Ford C-MAX Hybrid / Energi (2017). Manuel - partie 60

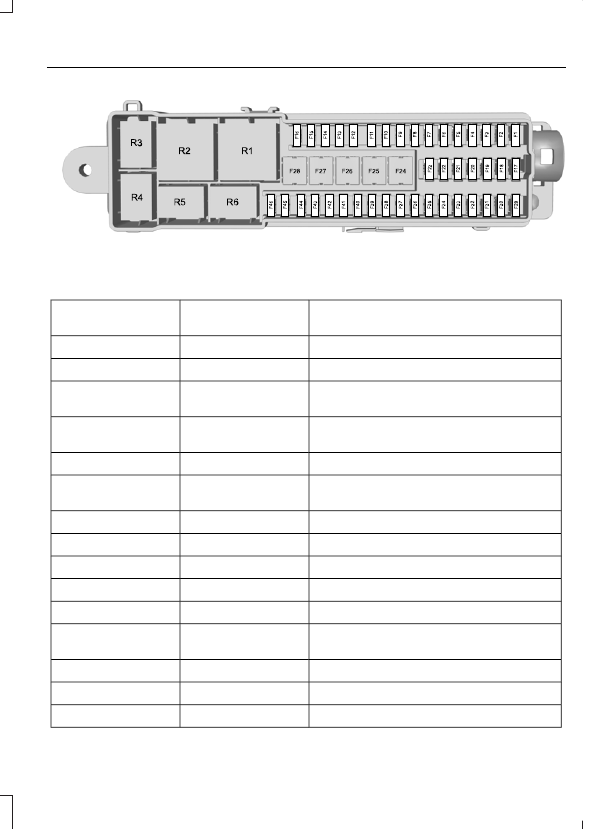

E129927

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Module de hayon mains libres.

5 A

F1

Module d'entrée sans clé du véhicule.

10 A

F2

Poignées de porte de véhicule avec
système d'entrée sans clé.

5 A

F3

Unité de commande de porte avant
gauche.

25 A

F4

Unité de commande de porte avant droite.

25 A

F5

Unité de commande de porte arrière
gauche.

25 A

F6

Unité de commande de porte arrière droite.

25 A

F7

Moteur de siège du passager.

25 A

F8

Moteur de siège du conducteur

25 A

F9

Lunette arrière chauffante.

25 A

F10

Relais d'allumage

5 A

F11

Module de commande électronique de la
batterie

15 A

F12

Non utilisé.

—

F13

Chargeur (C-MAX Energi)

10 A

F14

Non utilisé.

—

F15

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Non utilisé.

—

F16

Module de commande électronique de la
batterie

10 A

F17

Module de commande électronique de la
batterie - ventilateur

15 A

F18

Ventilateur de chargeur (C-MAX Energi)

15 A

F19

Non utilisé.

—

F20

Connecteur de liaison de données intelli-
gent

15 A

F21

Annulation active du bruit

10 A

F22

Non utilisé.

—

F23

Convertisseur continu-alternatif.

30 A

F24

Hayon à commande électrique.

25 A

F25

Chargeur c.a./c.c. (C-MAX Energi)

40 A

F26

Prise de coffre à bagages

20 A

F27

Non utilisé.

—

F28

Détection des angles morts.

5 A

F29

Module d'aide au stationnement.

5 A

F30

Caméra de recul.

5 A

F31

Convertisseur continu-alternatif.

5 A

F32

Non utilisé.

—

F33

Élément chauffant de siège conducteur

20 A

F34

Élément chauffant de siège passager

20 A

F35

Non utilisé.

—

F36

Pare-soleil à commande électrique

20 A

F37

Non utilisé.

—

F38

Non utilisé.

—

F39

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Non utilisé.

—

F40

Non utilisé.

—

F41

Non utilisé.

—

F42

Non utilisé.

—

F43

Non utilisé.

—

F44

Non utilisé.

-

F45

Circuit d'alimentation en carburant

10 A

F46

Relais 15 arrière.

Relais d'alimentation

R1

Lunette arrière chauffante.

Mini-relais

R2

Trappe à carburant (C-MAX Energi)

Micro-relais

R3

Non utilisé.

—

R4

Non utilisé.

—

R5

Essuie-glace de lunette arrière.

Micro-relais

R6

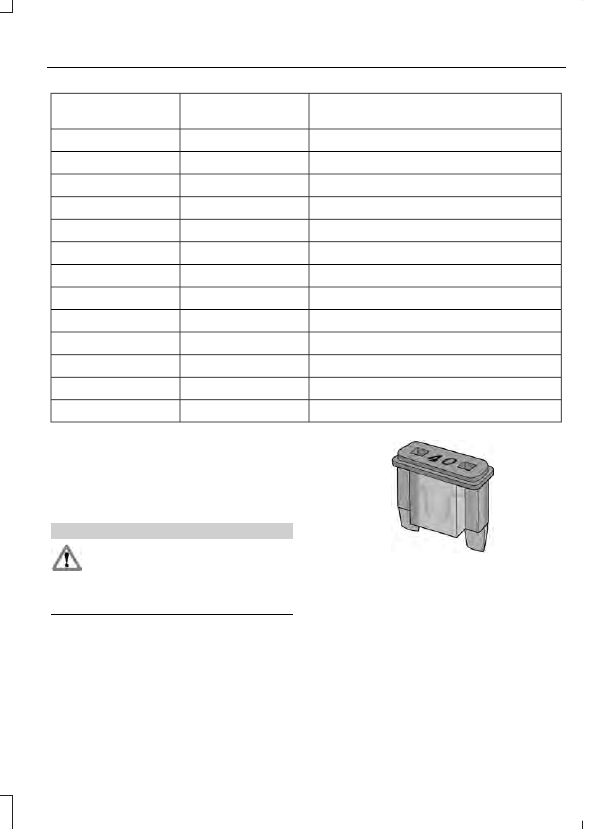

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même calibre. Un
fusible de calibre supérieur peut

causer de graves dommages au câblage
et provoquer un incendie.

E217331

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, un fusible
est peut-être grillé. Un fil métallique rompu
dans le fusible révèle que ce fusible est
grillé. Vérifiez les fusibles appropriés avant
de remplacer un quelconque composant
électrique.

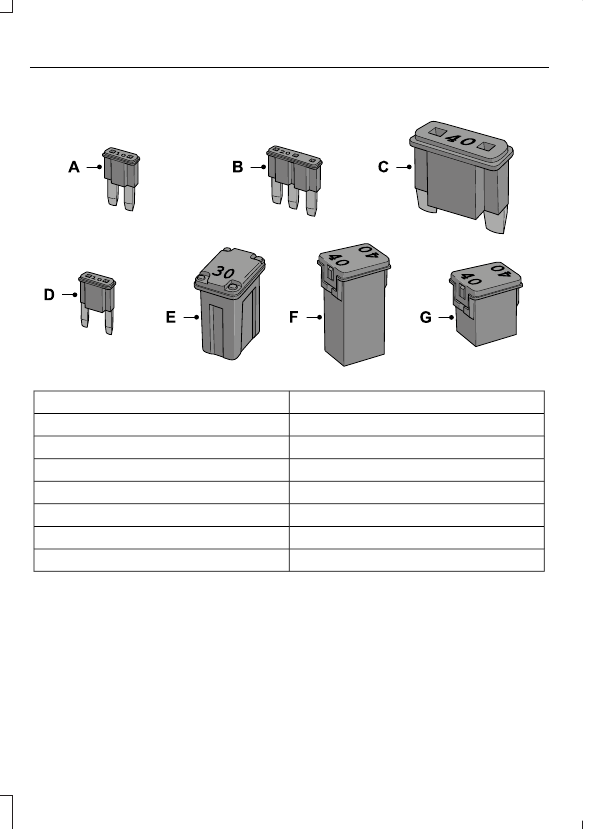

Types de fusibles

E207206

Type de fusible

Référence

Micro 2

A

Micro 3

B

Maxi

C

Mini

D

Boîtier en M

E

Boîtier en J

F

Boîtier en J à profil bas

G
