TABLEAU DE SPÉCIFICATIONS
DES FUSIBLES

Boîtier à fusibles en amont

Votre véhicule est équipé d'une boîte à
fusibles amont fixée au boîtier de
distribution électrique. Une seconde boîte
à fusibles amont est fixée à la borne de
batterie 12 volts, à l'arrière de votre
véhicule. Celles-ci contiennent les fusibles
haute intensité. Si vous devez remplacer
l'un de ces fusibles, consultez votre
concessionnaire autorisé.

Boîtier de distribution électrique

AVERTISSEMENTS

Débranchez toujours la batterie
avant de faire l'entretien des fusibles
à haute intensité.

AVERTISSEMENTS

Afin de réduire les risques
d'électrocution, remettez toujours le
couvercle du boîtier de distribution

électrique en place avant de rebrancher la
batterie ou de remplir les réservoirs de
liquide.

Le boîtier de distribution électrique est
situé dans le compartiment moteur. Il
contient des fusibles à haute intensité qui
protègent les principaux systèmes
électriques de votre véhicule contre les
surcharges.

Si la batterie est débranchée, puis
rebranchée, il est nécessaire de réinitialiser
certaines fonctions.  Voir Remplacement
de la batterie de 12 V  (page 260).

Soulevez le levier de dégagement sur la
partie arrière du couvercle pour le déposer.

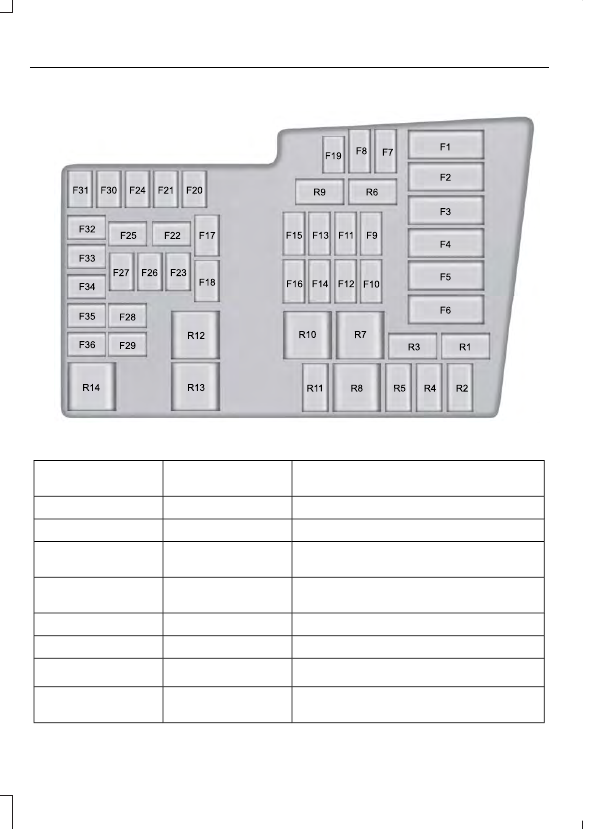

E162196

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Module de ventilateur de refroidissement

50 A Midi

F1

Pompe à eau électrique

50 A Midi

F2

Alimentation module de commande de
carrosserie 1

50 A Midi

F3

Alimentation module de commande de
carrosserie 2

50 A Midi

F4

Non utilisé.

—

F5

Non utilisé.

—

F6

Pompe de freinage antiblocage.

40 A

2

F7

Soupape du système de freinage antiblo-
cage

30 A

2

F8

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Pompe à dépression

40 A

2

F9

Ventilateur d'habitacle

40 A

2

F10

Gestion du moteur

30 A

2

F11

Non utilisé.

—

F12

Relais du module de commande du groupe
motopropulseur.

25 A

2

F13

Essuie-glace de lunette arrière.

20 A

2

F14

Alimentation KL30 du module de
commande de carrosserie

30 A

2

F15

Alimentation 15 de module de commande
de carrosserie.

20 A

2

F16

Pompe à huile de boîte de vitesses (C-MAX
Energi)

20 A

2

F17

Moteur des essuie-glaces avant.

20 A

2

F18

Module de contrôle dynamique de stabilité
de freins antiblocage

5 A

1

F19

Avertisseur sonore.

15 A

1

F20

Contacteur de feux stop.

5 A

1

F21

Surveillance de la pompe à dépression

5 A

1

F22

Module de commande du moteur 15

5 A

1

F23

Module de commande du groupe motopro-
pulseur 15
Pompe à huile de boîte de vitesses 15

Bobine de relais.

5 A

1

F24

Module de commutateur d'éclairage.

Pompe de refroidissement électronique du
moteur

10 A

1

F25

Module de direction assistée à commande
électronique 15

5 A

1

F26

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Débitmètre d'air massique.

5 A

1

F27

Module de commande du groupe motopro-
pulseur.

15 A

1

F28

Compresseur de climatisation électronique

10 A

1

F29

Élément chauffant à coefficient de
température positif

Module de commande du moteur.

10 A

1

F30

Module de commande du groupe motopro-
pulseur.

Anneau lumineux de prise de charge (C-
MAX Energi)

5 A

1

F31

Alimentation véhicule 2.

20 A

1

F32

Alimentation véhicule 4.

15 A

1

F33

Injecteurs

10 A

1

F34

Alimentation véhicule 3.

10 A

1

F35

Alimentation véhicule 1.

20 A

1

F36

Pompe à dépression

Micro-relais

R1

Avertisseur sonore.

Micro-relais

R2

Commande du groupe motopropulseur
hybride

Micro-relais

R3

Essuie-glace avant

Micro-relais

R4

Pompe à dépression

Micro-relais

R5

Vitesse rapide-lente d'essuie-glaces avant
et arrière

Micro-relais

R6

Non utilisé.

—

R7

Alimentation contact

Relais d'alimentation

R8

Non utilisé.

—

R9

Non utilisé.

—

R10
