Двигатель Durateg 2.0 L Ford Focus
Снятие и установка ремня газораспределительного механизма Ford Focus
Снятие

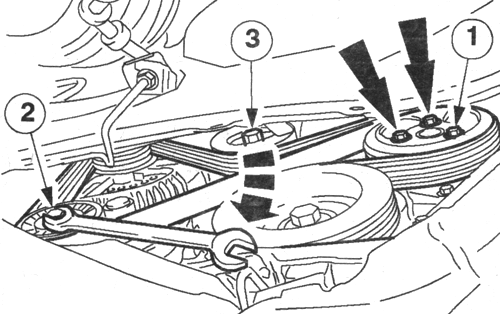

Снимите крышку аккумулятора. Отсоедините провод массы от аккумулятора. Поднимите и подоприте автомобиль. ПРИМЕЧАНИЕ. Отметьте направление перемещения приводного ремня. Снимите ремень привода аксессуаров (рис. 2.97). 1. Отпустите болты на шкиве насоса охлаждающей жидкости. 2. Поверните натяжитель по часовой стрелке.
3. Отсоедините промежуточный шкив привода аксессуаров.
Рис. 2.97. Ремень привода аксесуаров

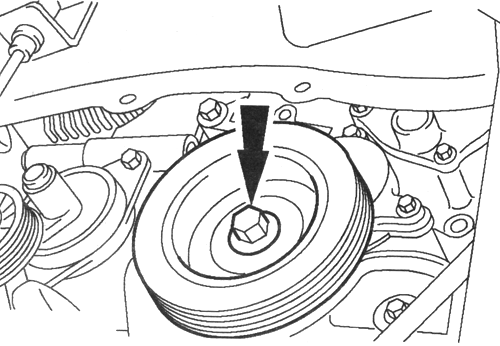

Рис. 2.98. Болт крепления шкива коленчатого вала
ВНИМАНИЕ. Для того чтобы избежать повреждения ремня газораспределительного механизма, необходимо снятие нижней части передней крышки двигателя. Отсоедините нижнюю крышку ремня газораспределительного механизма (рис. 2.99).

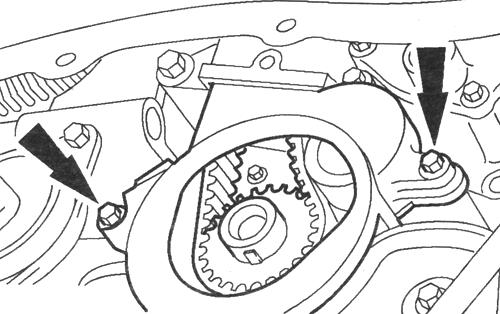

Рис. 2.99. Болты крепления крышки ремня газораспределительного механизма

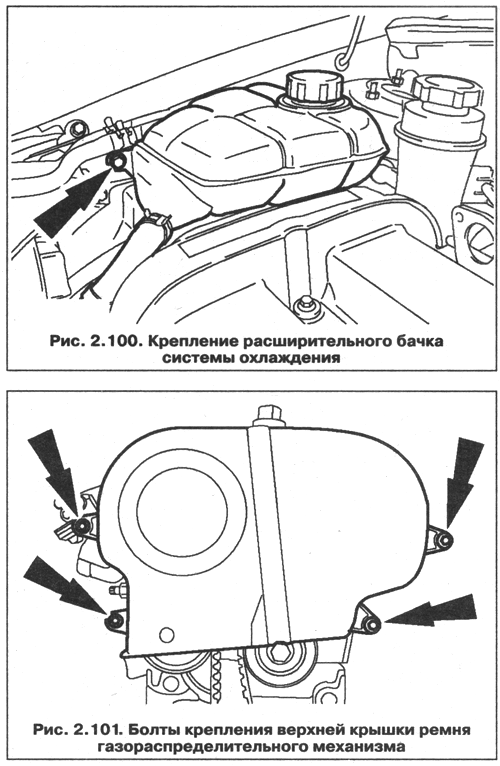

Опустите автомобиль. Отсоедините расширительный бачок системы охлаждения и расположите его в стороне (рис. 2.100). Отсоедините бачок усилителя рулевого управления и расположите его в стороне. ВНИМАНИЕ. Вставьте подходящий деревянный брусок между масляным картером и лодкатным домкратом. Расположите подкатной домкрат с деревянным бруском под масляным картером и приподнимите двигатель таким образом, чтобы разгрузить переднюю опору двигателя. ПРИМЕЧАНИЕ. Отметьте положение передней опоры двигателя. Снимите переднюю опору двигателя. Отсоедините верхнюю крышку ремня газораспределительного механизма (рис. 2.101).

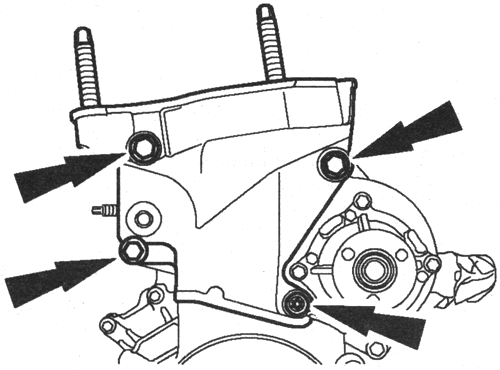

Оставьте крышку ремня газораспределительного механизма в положении ее установки. Снимите кронштейн передней опоры двигателя (рис. 2.102).
Рис. 2.102. Крепление кронштейна передней опоры двигателя

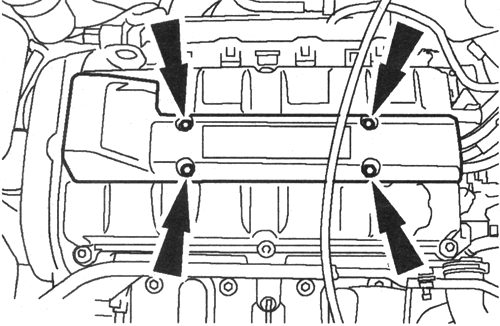

Снимите верхнюю крышку ремня газораспределительного механизма. Снимите крышку свечей зажигания (рис. 2.103).
Рис. 2.103. Крепление крышки свечей зажигания

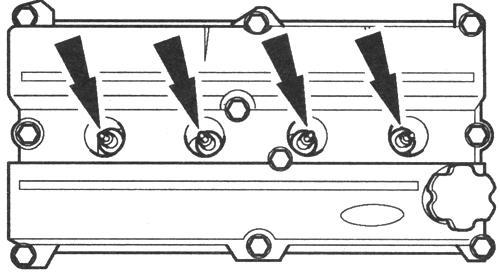

ВНИМАНИЕ, При рассоединении штекерных разъемов свечей зажигания нетяните за провод. При необходимости отсоедините провода зажигания откатушки зажигания, чтобы избежать их перекручивания. Передрассоединением слегка поверните штекерные разъемы свечей зажигания,чтобы освободить пломбы. ВНИМАНИЕ, Рассоедините штекерные разъемы свечей зажигания всоответствии с порядковым расположением свечей зажигания. ПРИМЕЧАНИЕ. Последовательность отпускания; от наружной стороны квнутренней, работам перекрестным способом. Снимите крышку головки цилиндров. Рассоедините штекерные разъемы свечей зажигания. Отсоедините шланг принудительной вентиляции картера (PCV). Выверните десять болтов. Снимите свечи зажигания (рис. 2.104). ПРИМЕЧАНИЕ. Двигатель следует проворачивать только в нормальномнаправлении вращения коленчатого вала.
Рис. 2.104. Свечи зажигания
Проверните двигатель настолько, чтобы поршень №. 1 встал в положение в. м. т. Ослабьте натяжение ремня газораспределительного механизма (для наглядности ремень газораспределительного механизма показан снятым) (рис. 2.105). 1. Отпустите болт на четыре оборота. 2. Расположите натяжитель таким образом, чтобы стопорный элемент располагался приблизительно в положении «4 ч». 3. Совместите паз для шестигранного ключа, имеющийся в регулировочной шайбе натяжителя, с указателем, который располагается за шкивом.
Рис. 2.105. Ослабление натяжение ремня газораспределительного механизма
Снимите ремень газораспределительного механизма. ПРИМЕЧАНИЕ, Используйте рожковый гаечный ключ, чтобы предотвратить проворачивание распределительного вала. Снимите заглушку шкива впускного распределительного вала (рис. 2.106). Отпустите болты крепления шкива распределительного вала (рис. 2.107).

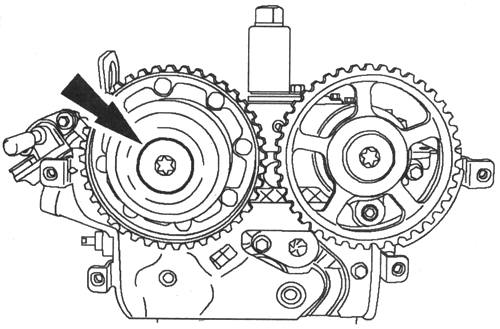

Рис. 2.106. Снятие заглушки шкива впускного распределительного вала
Рис. 2.107. Болты крепления шкива распределительного вала
Установка Шкивы распределительного вала должны быть способны свободно проворачиваться на распределительных валах. Проверните распределительные валы в положение зажигания для цилиндра № I и вставьте специальный инструмент в распределительные валы (рис. 2.108).

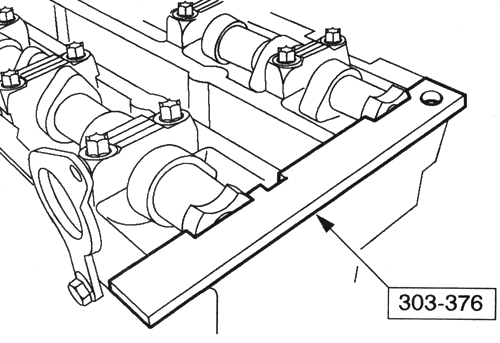

Рис. 2.108. Установка специального инструмента в распределительные валы

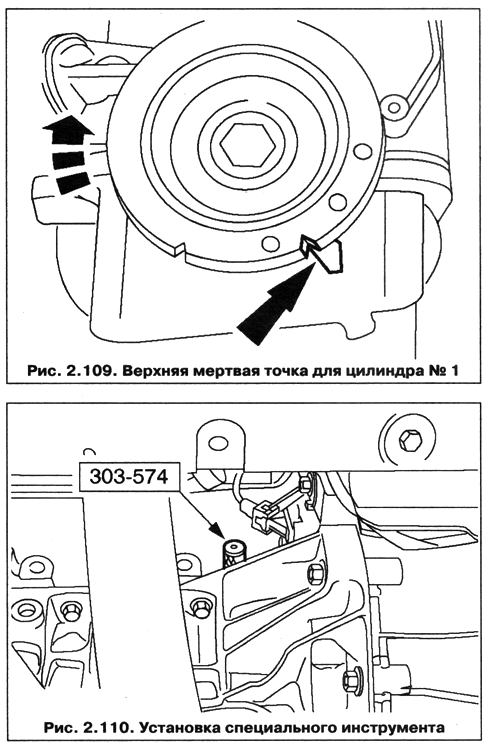

ПРИМЕЧАНИЕ, Двигатель следует проворачивать только в нормальномнаправлении вращения коленчатого вала. Проверните коленчатый вал в положение верхней мертвой точки для цилиндра № I (рис. 2.109). Снимите заглушку, установите специальный инструмент (рис. 2.110). ВНИМАНИЕ. Не перекручивайте ремень газораспределительного механизма(не допускается диаметр гиба ремня газораспределительного механизма, меньший чем 35 мм). Не проворачивайте коленчатый вал; убедитесь в том,чтобы он все еще упирается в штифт выверки. ПРИМЕЧАНИЕ, При установке ремня газораспределительного механизмавыступ на натяжителе ремня не следует подвешивать к крышке изметаллического листа.
Установите новый ремень газораспределительного механизма (рис. 2.111). Начиная со шкива коленчатого вала и работая против часовой стрелки, наденьте ремень газораспределительного механизма, удерживая его в натянутом состоянии. ВНИМАНИЕ. Неправильное натяжение ремня газораспределительногомеханизма приведет к неправильному газораспределению клапанов. Предварительно натяните ремень газораспределительного механизма. 1. Поверните стопорный элемент натяжителя против часовой стрелки и вставьте стопорный элемент в паз на крышке газораспределительного механизма. 2. Расположите паз для шестигранного ключа, имеющийся в регулировочной шайбе натяжителя, в положение «4 ч». 3. Используя шестигранный ключ на 6 мм, затяните болт настолько, чтобы подтянуть натяжитель к задней крышке газораспределительного механизма, но при этом все еще позволяя регулировочной шайбе натяжителя вращаться.

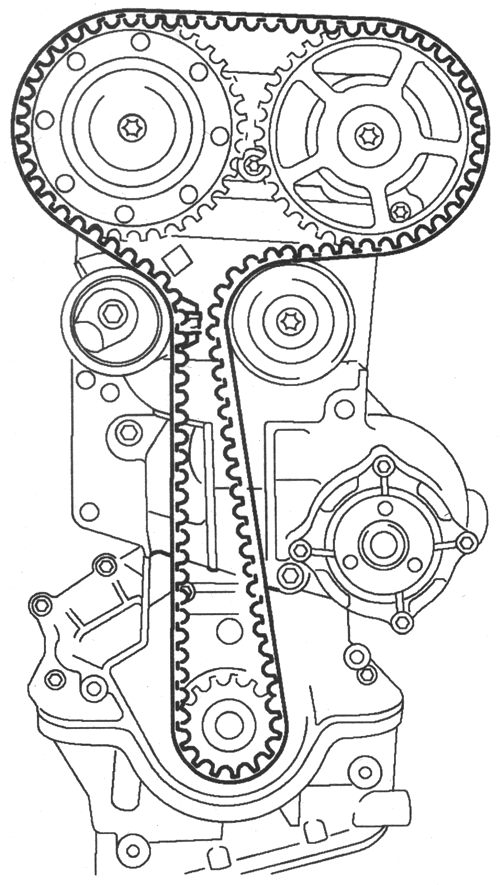

Рис. 2.111. Установка нового ремня газораспределительного механизма
ВНИМАНИЕ. Натяните ремень газораспределительного механизма, работаяпротив часовой стрелки. Используя шестигранный ключ, поверните регулировочную шайбу против часовой стрелки настолько, чтобы отметка на указателе была сцентрирована относительно указательной линии на стопорном элементе (в процессе регулировки указатель будет перемещаться по часовой стрелке) (рис. 2.112). Затяните болт, удерживая регулировочную шайбу на месте (рис. 2.113). ПРИМЕЧАНИЕ. Используйте рожковый гаечный ключ, чтобы предотвратить проворачивание распределительного вала. Затяните болты крепления шкива распределительного вала моментом затяжки68 Нм и 120 Нм Установите заглушку шкива впускного распределительного вала. Снимите специальный инструмент. Снимите специальный инструмент с распределительных валов.

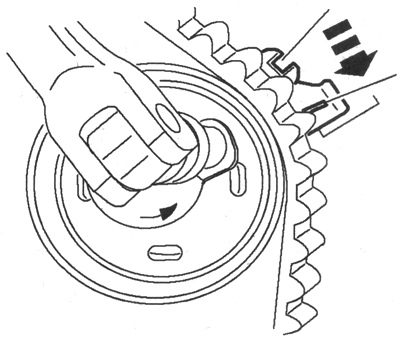

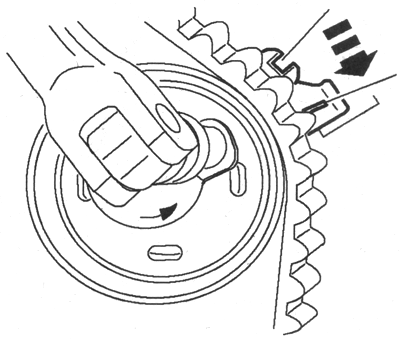

Рис. 2.112. Поворот регулировочной шайбы против часовой стрелки

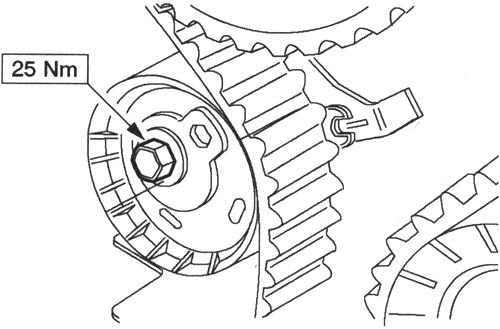

Рис. 2.113. Болт фиксации натяжителя
ПРИМЕЧАНИЕ. Проверните коленчатый вал на два оборота в направлении нормального его вращения. Проверьте фазы газораспределения клапанов посредством установки специального инструмента. При необходимости откорректируйте. Установите специальный инструмент и удостоверьтесь в том, что он контактирует с коленчатым валом. Установите специальный инструмент в распределительные валы; при необходимости отпустите шкивы и откорректируйте выверку положения распределительных валов. Снимите специальные инструменты. Установите специальный инструмент. ВНИМАНИЕ. Во избежание повреждения штекерных разъемов свечейзажигания, используйте предмет с притуплённым концом (пластмассовыйхомутик), чтобы нанести силиконовую смазку. ВНИМАНИЕ. При состыковывании разъема свечи зажигания удерживайте егона одной линии со свечей зажигания. ПРИМЕЧАНИЕ. Нанесите силиконовую смазку на глубину 5–10 мм навнутреннюю часть штекерных разъемов свечей зажигания. Установите крышку головки цилиндров. Затяните болты, работая в две стадии. Стадия 1: 2 Нм. Стадия 2: 7 Нм. Закрепите шланг PCV на крышке головки цилиндров. Состыкуйте штекерный разъем исполнительного устройства VCT. Нанесите на резьбу свечей зажигания противозадирную смазку, вверните свечи зажигания и состыкуйте штекерные разъемы свечей зажигания. Установите крышку свечей зажигания. Установите верхнюю крышку ремня газораспределительного механизма и центральный ремень газораспределительного механизма. Установите кронштейн передней опоры двигателя. ПРИМЕЧАНИЕ. Проверьте расположение прокладки верхней крышки ремнягазораспределительного механизма и при необходимости откорректируйтеего. Установите верхнюю крышку ремня газораспределительного механизма. Установите переднюю опору двигателя. Установите бачок насоса усилителя рулевого управления. Закрепите расширительный бачок системы охлаждения. Уберите подкатной домкрат и деревянный брусок. Поднимите и подоприте автомобиль. Установите нижнюю крышку ремня газораспределительного механизма. Установите шкив коленчатого вала. Установите заглушку. ПРИМЕЧАНИЕ. Направление перемещения на использованном приводномремне. Установите приводной ремень. Установите промежуточный шкив поликлинового ремня. Установите шкив насоса охлаждающей жидкости. Не затягивайте болты на этой стадии. Наденьте приводной ремень, поворачивая его по часовой стрелке, и натяните его. Затяните болты на шкиве насоса охлаждающей жидкости. Опустите автомобиль. Подсоедините провод массы к аккумулятору. Выполните процедуру инициализации электродвигателей стеклоподъемников окон дверей.
