Снятие и установка распределительных валов двигателя Ford Focus
Снятие Снимите ремень газораспределительного механизма. Заблокируйте, используя специальный инструмент (рис. 2.32).

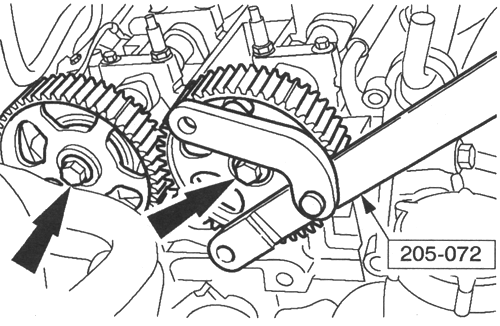

Рис. 2.32. Блокировка шкивов распределительных валов
Снимите шкивы с распределительных валов. ПРИМЕЧАНИЕ. Сохраните крышки подшипников в порядке для последующей установки. Идентификационные номера указаны на наружной поверхностикрышек подшипников распределительных валов. Отпустите каждый болт крепления крышки подшипника распределительного вала на один оборот настолько, чтобы отпустить распределительный вал (рис. 2.33).

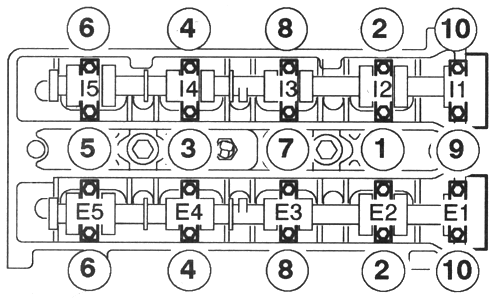

Рис. 2.33. Порядок ослабления болтов крепления крышек подшипников распределительных валов
Отсоедините крышки подшипников распределительных валов. Снимите масляное уплотнение распределительного вала. ПРИМЕЧАНИЕ. Сохраните толкатели клапанов в порядке для последующейустановки. Используя специальный инструмент 303–196, снимите толкатели клапанов и регулировочные прокладки клапанов. Установка Установите толкатели клапанов и регулировочные прокладки, соблюдая правильную последовательность. Установите толкатели клапанов. ПРИМЕЧАНИЕ. Идентификационные номера указаны на наружной поверхности крышек подшипников распределительных валов. Нанесите герметик на указанные места на крышке подшипника №1 распределительного вала и на ответную поверхность головки цилиндров (рис. 2.34).

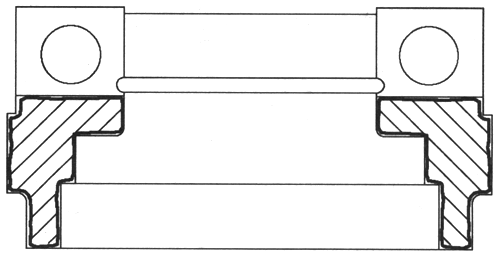

Рис. 2.34. Места нанесения герметика
Установите распределительный вал на место таким образом, чтобы ни один из кулачков не находился в положении полного подъема. Нумерация крышек подшипников распределительных валов начинается со стороны ремня газораспределительного механизма с символа Е1 на выпускной стороне и II на впускной стороне (рис. 2.35).

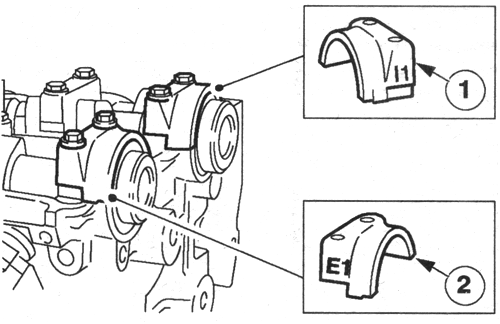

Рис. 2.35. Нумерация крышек подшипников распределительных валов
ПРИМЕЧАНИЕ. Выпускной распределительный вол имеет дополнительный кулачок для датчика положения распределительного шала (СМР). Установите крышки подшипников распределительных валов и распределительные валы. Перед установкой смажьте распределительные валы и подшипники распределительных валов, используя моторное масло Установите крышки подшипников распределительных валов и затяните болты, работая в три стадии (рис. 2.36).

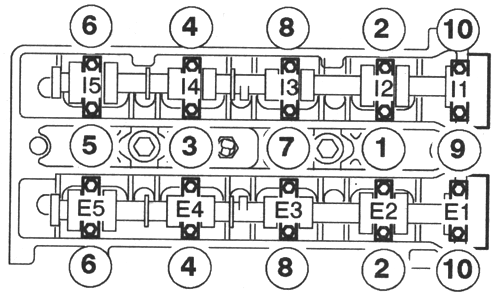

Рис. 2.36. Порядок затягивания болтов крепления крышек подшипников распределительных валов
Стадия 1: На пол-оборота каждый болт до тех пор, пока крышка подшипника не войдет в контакт с головкой цилиндров. Стадия 2: 7 Нм. Стадия 3: 45 градусов. Отрегулируйте клапанные зазоры. Используя специальный инструмент, установите новое масляное уплотнение распределительного вала (рис. 2.37). Нанесите на распределительный вал и уплотнительный выступ масляного уплотнения моторное масло. Установите шкивы распределительных валов таким образом, чтобы они могли вращаться. Установите ремень газораспределительного механизма.

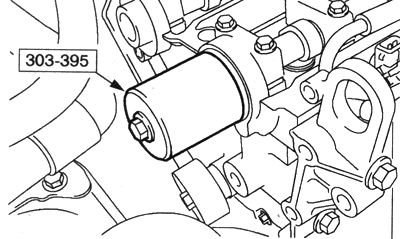

Рис. 2.37. Установка нового масляного уплотнения
