GETTING TO KNOW YOUR VEHICLE

23

K

EYLESS

 E

NTER

 ‘

N

 G

O

™ — P

ASSIVE



E

NTRY

 (I

F

 E

QUIPPED

)

The Passive Entry system is an enhancement to

the vehicle’s Remote Keyless Entry system and a

feature of Keyless Enter ‘n Go™. This feature

allows you to lock and unlock the vehicle’s door(s)

without having to push the key fob lock or unlock

buttons.
NOTE:



Passive Entry may be programmed on/off

through Uconnect Settings

Ú

page 123.



The key fob may not be detected by the vehicle

Passive Entry system if it is located next to a

mobile phone, laptop, or other electronic device;

these devices may interfere with the key fob’s

wireless signal and prevent the Passive Entry

system from locking and unlocking the vehicle.



If wearing gloves, or if it has been raining/

snowing on the Passive Entry door handle, the

unlock sensitivity can be affected, resulting in a

slower response time.



If the vehicle is unlocked by the Passive Entry

door handle, and no door goes ajar within

60 seconds, the vehicle will relock and if

equipped, the Vehicle Security system will arm.

To Unlock From The Driver Or Passenger Side
With a valid Passive Entry key fob within 5 ft

(1.5 m) of the door handle, grab the handle to

unlock the vehicle. Grabbing the driver’s door

handle will unlock the driver’s door automatically.

Grabbing the passenger door handle will unlock all

doors and the liftgate automatically.

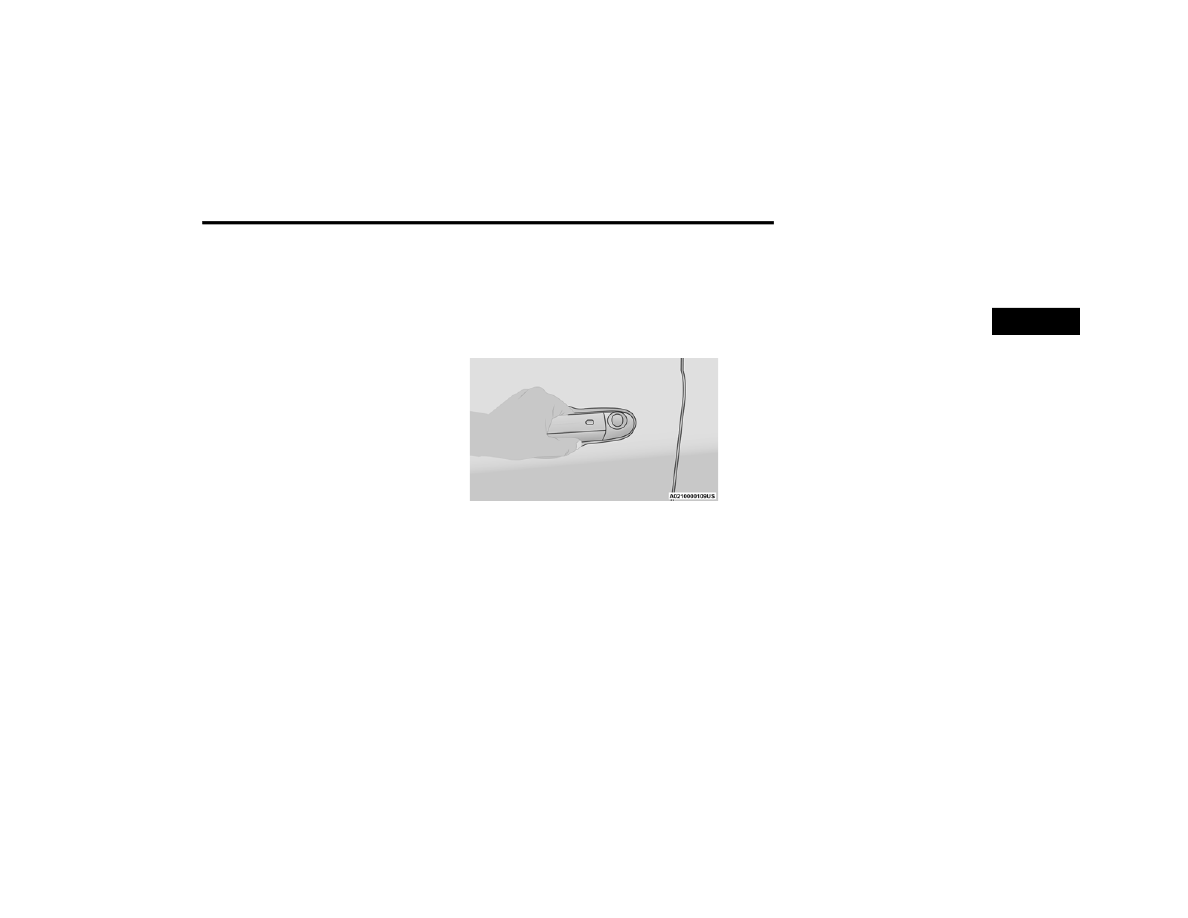

Grab The Door Handle To Unlock

NOTE:



Either the driver door only or all doors will unlock

when you grab hold of the front driver’s door

handle, depending on the selected setting in the

Uconnect system

Ú

page 123.



All doors will unlock when the front passenger

door handle is grabbed regardless of the

driver’s door unlock preference setting.

Frequency Operated Button Integrated Key

(FOBIK-Safe)
To minimize the possibility of unintentionally

locking a Passive Entry key fob inside your vehicle,

the Passive Entry system is equipped with an

automatic door unlock feature.
FOBIK-Safe only executes in vehicles with Passive

Entry. There are three situations that trigger a

FOBIK-Safe search in any Passive Entry vehicle:



A lock request is made by a valid Passive Entry

key fob while a door is ajar.



A lock request is made by the Passive Entry door

handle while a door is ajar.



A lock request is made by the door panel switch

while the door is ajar.

When any of these situations occur, after all ajar

doors are shut, the FOBIK-Safe search will be

executed. If it detects a Passive Entry key fob

inside the car, and it does not detect any Passive

Entry key fobs outside the car, then the car will

unlock and alert the customer.
NOTE:

The vehicle will only unlock the doors when a valid

Passive Entry key fob is detected inside the

vehicle, and no valid Passive Entry key fob is

2

24

GETTING TO KNOW YOUR VEHICLE



detected outside the vehicle. The vehicle will not

unlock the doors when any of the following condi

-

tions are met:



The doors are manually locked using the door

lock knobs.



There is a valid Passive Entry key fob outside the

vehicle and within 5 ft (1.5 m) of either Passive

Entry door handle.

To Lock The Vehicle’s Doors And Liftgate
With one of the vehicle’s Passive Entry key fobs

within 5 ft (1.5 m) of either front door handles,

pushing the Passive Entry lock button will lock the

vehicle.

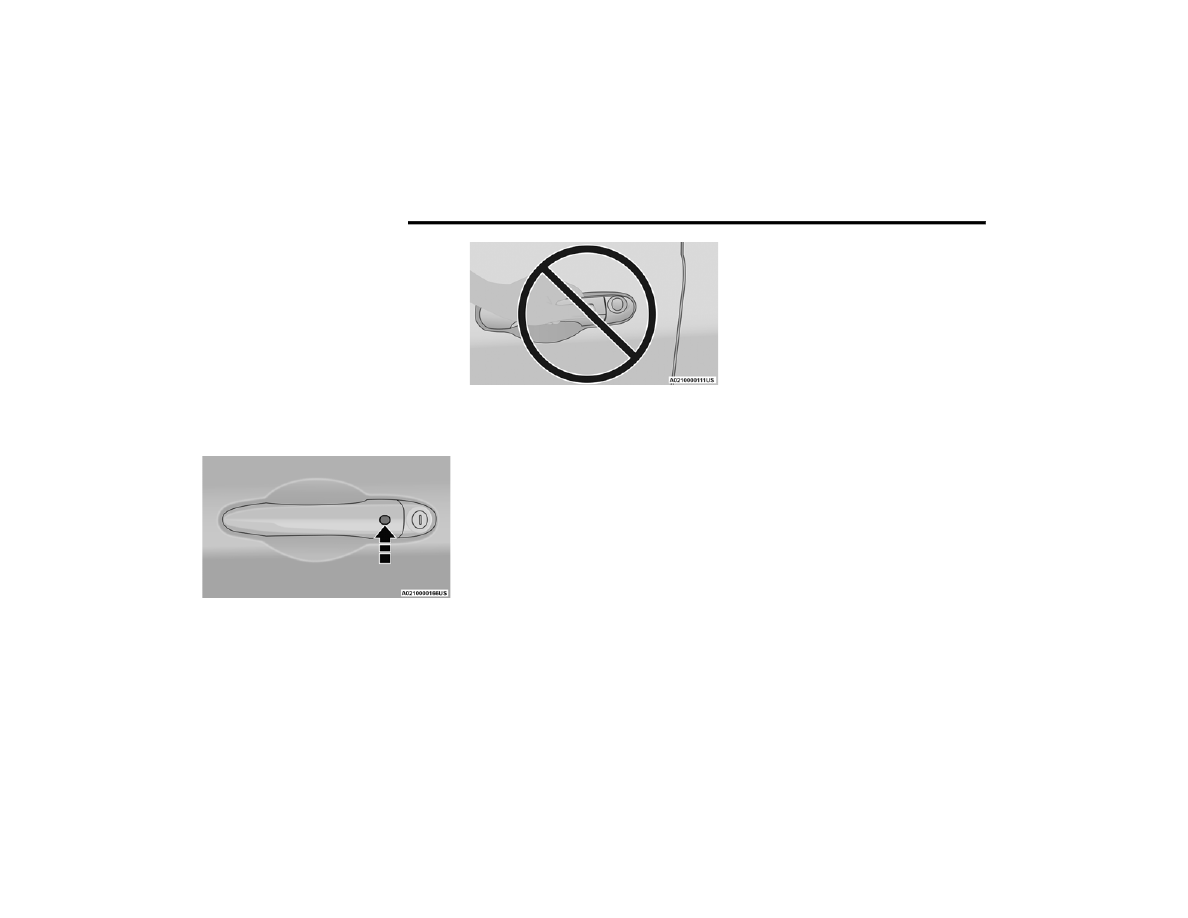

Push The Door Handle Button To Lock

NOTE:

DO NOT grab the door handle, when pushing the

door handle lock button. This could unlock the

door(s).

DO NOT Grab The Door Handle When Locking

NOTE:



After pushing the door handle button, you must

wait two seconds before you can lock or unlock

the doors, using any Passive Entry door handle.

This is to allow you to check if the vehicle is

locked by pulling the door handle without the

vehicle unlocking.



The Passive Entry system will not operate if the

key fob battery is depleted.

The vehicle doors can also be locked by using the

lock button located on the vehicle’s interior door

panel.
Activation/Deactivation Of Keyless Enter ‘n Go™
Keyless Enter ‘n Go™ can be activated or

deactivated through the instrument cluster display

or through the Uconnect system

Ú

page 297.

A

UTOMATIC

 D

OOR

 L

OCKS

 —

I

F

 E

QUIPPED



When the auto door lock feature is enabled, if all of

the doors are closed properly, the door locks will

lock automatically when the vehicle's speed

exceeds 12 mph (20 km/h). The auto door lock

feature is enabled/disabled within Uconnect

Settings

Ú

page 123.

C

HILD

-P

ROTECTION

 D

OOR

 L

OCK



S

YSTEM

 — R

EAR

 D

OORS

To provide a safer environment for small children

riding in the rear seats, the rear doors are

equipped with a Child-Protection Door Lock

system.
To use the system, open each rear door, use a flat

blade screwdriver (or emergency key) and rotate

the dial to the lock or unlock position. When the

system on a door is engaged, that door can only be

opened by using the outside door handle even if

the inside door lock is in the unlocked position.

GETTING TO KNOW YOUR VEHICLE

25

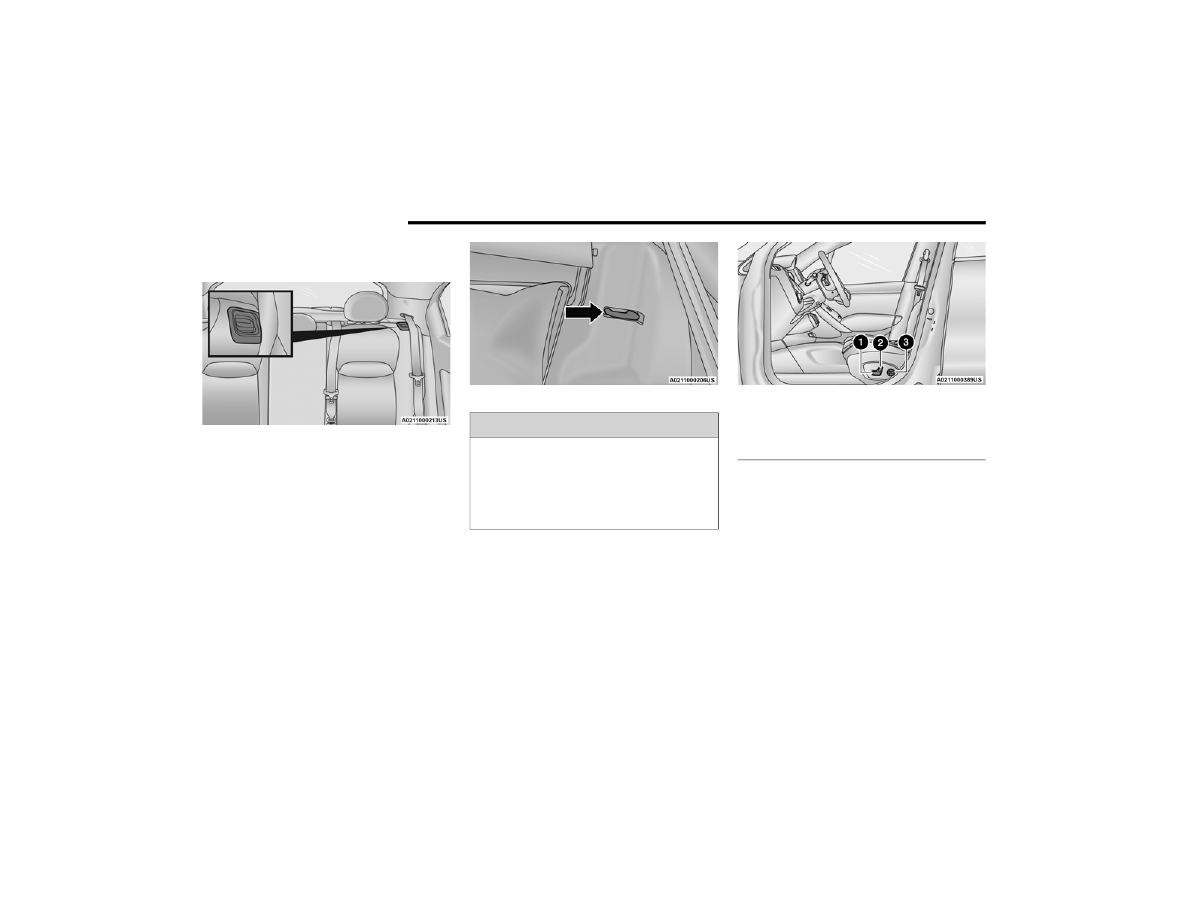

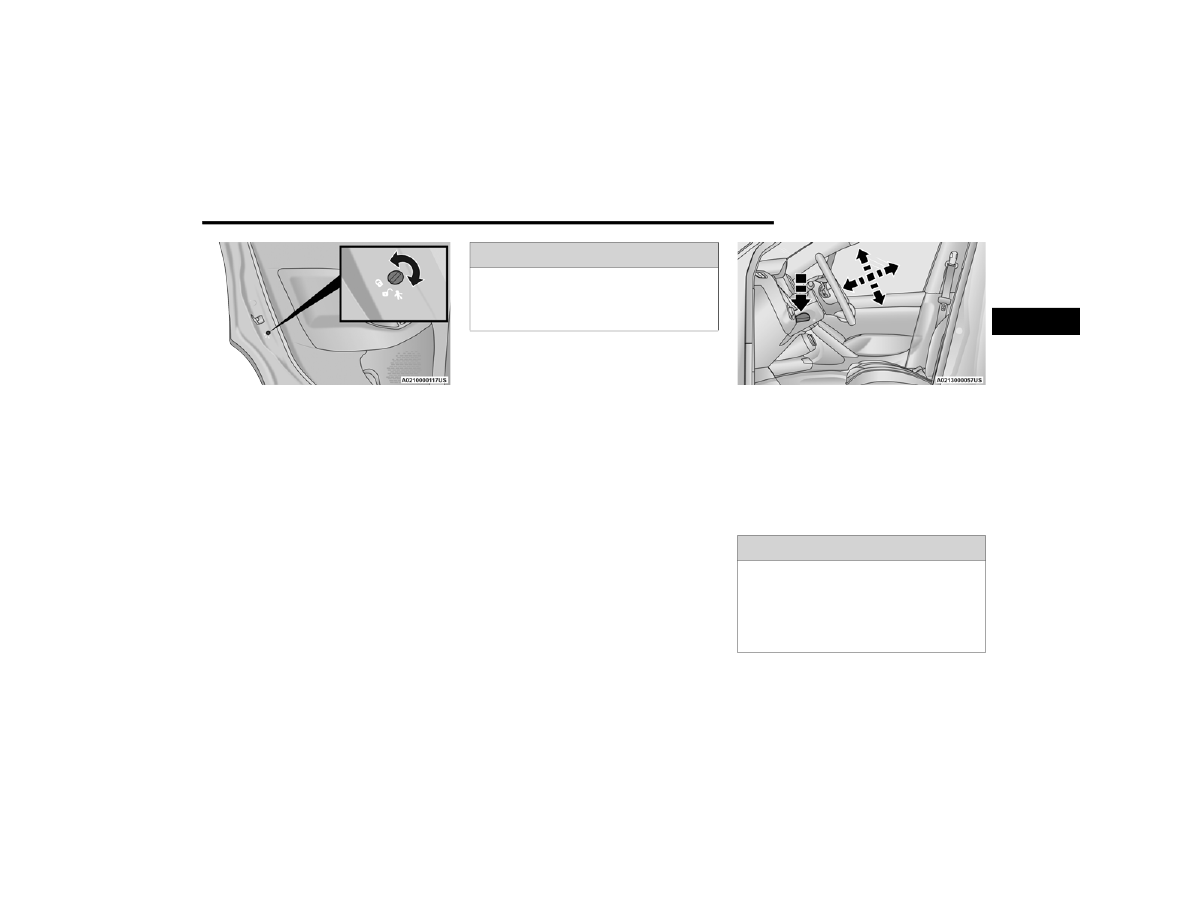

Child-Protection Door Lock Location

NOTE:



When the Child-Protection Door Lock system is

engaged, the door can only be opened by using

the outside door handle even though the inside

door lock is in the unlocked position.



After disengaging the Child-Protection Door

Lock system, always test the door from the

inside to make certain it is in the unlocked posi

-

tion.



After engaging the Child-Protection Door Lock

system, always test the door from the inside to

make certain it is in the locked position.



For emergency exit with the system engaged,

rotate the lock button to the unlocked position,

roll down the window, and open the door with

the outside door handle.

NOTE:

Always use this device when carrying children.

After engaging the child lock on both rear doors,

check for effective engagement by trying to open a

door with the internal handle. Once the

Child-Protection Door Lock system is engaged, it is

impossible to open the doors from inside the

vehicle. Before getting out of the vehicle, be sure to

check that there is no one left inside.

STEERING WHEEL

M

ANUAL

 T

ILT

/T

ELESCOPING

 S

TEERING



C

OLUMN



This feature allows you to tilt the steering column

upward or downward. It also allows you to lengthen

or shorten the steering column. The tilt/

telescoping lever is located below the steering

wheel at the end of the steering column.

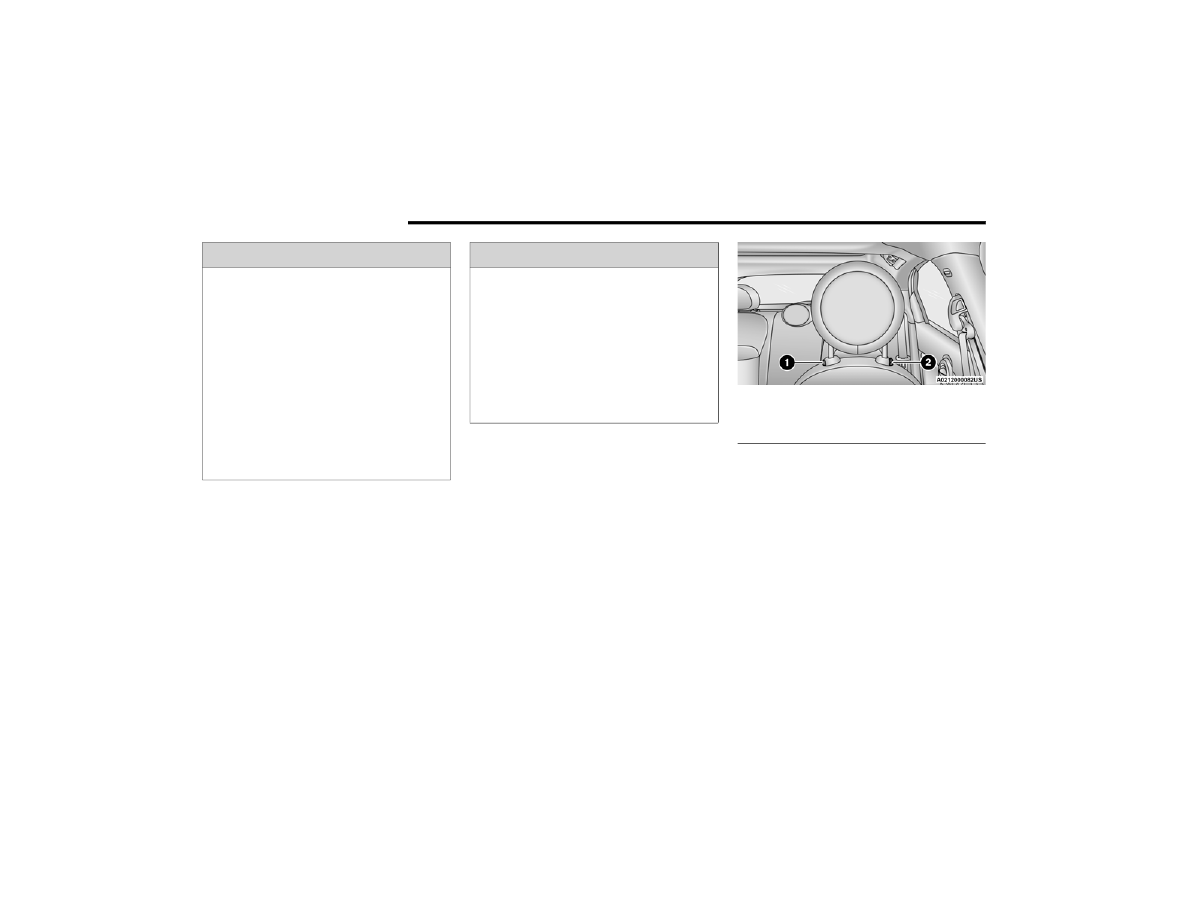

Tilt/Telescoping Lever

To unlock the steering column, push the tilt/

telescoping lever downward (toward the floor). To

tilt the steering column, move the steering wheel

upward or downward as desired. To lengthen or

shorten the steering column, pull the steering

wheel outward or push it inward as desired.
To lock the steering column in position, pull the tilt/

telescoping lever upward until fully engaged.

WARNING!

Avoid trapping anyone in a vehicle in a collision.

Remember that the rear doors can only be

opened from the outside when the

Child-Protection locks are engaged.

WARNING!

Do not adjust the steering column while driving.

Adjusting the steering column while driving or

driving with the steering column unlocked, could

cause the driver to lose control of the vehicle.

Failure to follow this warning may result in

serious injury or death.

2

26

GETTING TO KNOW YOUR VEHICLE



(Continued)

SEATS

Seats are a part of the Occupant Restraint system

of the vehicle.

M

ANUAL

 A

DJUSTMENT

 (F

RONT

 S

EATS

)

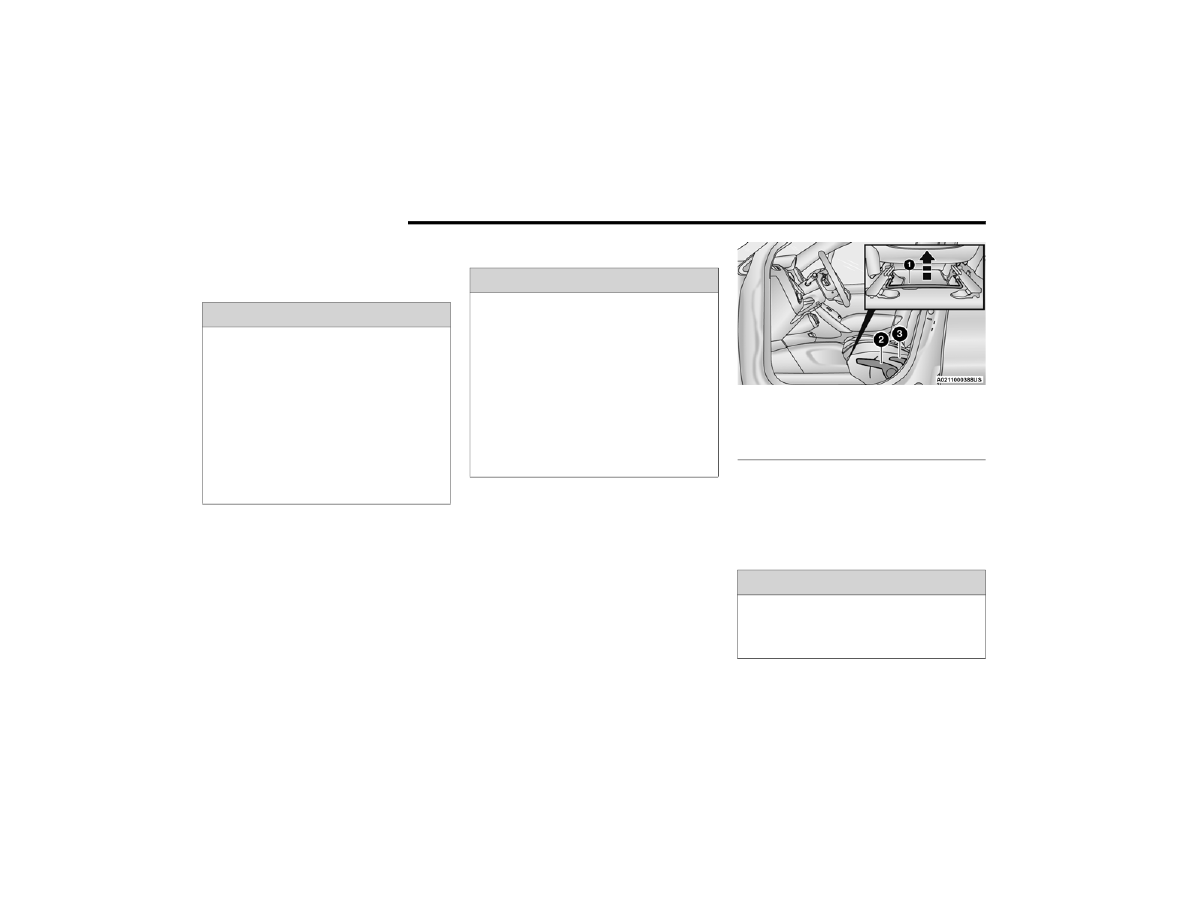

Manual Front Seat Forward/Rearward

Adjustment

Some models may be equipped with manual seats.

The seat can be adjusted forward or rearward by

using a bar located by the front of the seat cushion,

near the floor.

Manual Seat Adjustment Levers

While sitting in the seat, lift up on the bar located

under the seat cushion and move the seat forward

or rearward. Release the bar once you have

reached the desired position. Then, using body

pressure, move forward and rearward on the seat

to be sure that the seat adjusters have latched.

WARNING!



It is dangerous to ride in a cargo area, inside

or outside of a vehicle. In a collision, people

riding in these areas are more likely to be seri

-

ously injured or killed.



Do not allow people to ride in any area of your

vehicle that is not equipped with seats and

seat belts. In a collision, people riding in these

areas are more likely to be seriously injured or

killed.



Be sure everyone in your vehicle is in a seat

and using a seat belt properly.

WARNING!



Adjusting a seat while the vehicle is moving is

dangerous. The sudden movement of the seat

could cause you to lose control. The seat belt

might not be adjusted properly and you could

be injured. Adjust the seat only while the

vehicle is parked.



Do not ride with the seatback reclined so that

the shoulder belt is no longer resting against

your chest. In a collision you could slide under

the seat belt and be seriously or even fatally

injured. Use the recliner only when the vehicle

is parked.

1 — Forward/Rearward Adjustment Bar
2 — Seat Height Adjustment Lever (If Equipped)
3 — Recline Lever

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.

GETTING TO KNOW YOUR VEHICLE

27

Height Adjustment — If Equipped

The front driver and passenger seats height can be

raised or lowered by using a lever, located on the

outboard side of the seat. Pull upward on the lever

to raise the seat height or push downward on the

lever to lower the seat height.

Recline Adjustment

To adjust the seatback, lift the lever located on the

outboard side of the seat, lean back to the desired

position and release the lever. To return the

seatback, lift the lever, lean forward and release

the lever.

M

ANUAL

 A

DJUSTMENT

 (R

EAR

 S

EATS

)

Manual Folding Second Row Seat

The manual folding split rear seat increases the

storage of the rear cargo area.
NOTE:



Prior to folding the rear seat down, it may be

necessary to position the front seat to its

mid-track position. Be sure that the front seats

are fully upright and positioned forward, this will

allow the rear seat to fold down easily.



You may experience deformation in the seat

cushion from the seat belt buckles if the seats

are left folded for an extended period of time.

This is normal and by simply unfolding the seats

to the open position, over time the seat cushion

will return to its normal shape.

Cargo Area Enlargement

Folding both sides of the rear seat provides

additional storage in the rear cargo area.
Proceed as follows:
1. Remove the rear shelf (if equipped).
2. Fully lower the rear seat head restraints.
3. Move the safety belts to the outboard side of

the seat.

4. Pull the seatback release lever to fold both

sides of the rear seatbacks completely

forward.

Partial Enlargement Of The Cargo Area

Enlargement of the left side of the cargo area

allows you to carry a single passenger on the right

side of the rear seat, while the enlargement of the

right side allows you to carry two passengers.
Proceed as follows:
1. Remove the rear shelf (if equipped).
2. Fully lower the rear seat head restraints.
3. Move the safety belts to the outboard side of

the seat and rest them on the seat belt guide.



Seats should be adjusted before fastening the

seat belts and while the vehicle is parked.

Serious injury or death could result from a

poorly adjusted seat belt.

WARNING!

Do not pile luggage or cargo higher than the top

of the seatback. This could impair visibility or

become a dangerous projectile in a sudden stop

or collision.

WARNING!

WARNING!



It is extremely dangerous to ride in a cargo

area, inside or outside of a vehicle. In a colli

-

sion, people riding in these areas are more

likely to be seriously injured or killed.



Do not allow people to ride in any area of your

vehicle that is not equipped with seats and

seat belts.



Be sure everyone in your vehicle is in a seat

and using a seat belt properly.

2

28

GETTING TO KNOW YOUR VEHICLE



4. Pull the seatback release lever to fold the left

or right rear seatback completely forward.

Seatback Release Lever

Seatback Repositioning

NOTE:

If interference from the cargo area prevents the

seatback from fully locking, you will have difficulty

returning the seat to its proper position.
1. Move the safety belts to the seat belt guides

on the top edge of the seat to ensure the

seatbacks properly latch.

2. Lift the seatbacks, pushing them back until

they lock on both the latches. Verify the red

notches are no longer visible on the release

lever. If the red notches are visible, the

seatback is not secure.

Rear Seat Latch

P

OWER

 A

DJUSTMENT

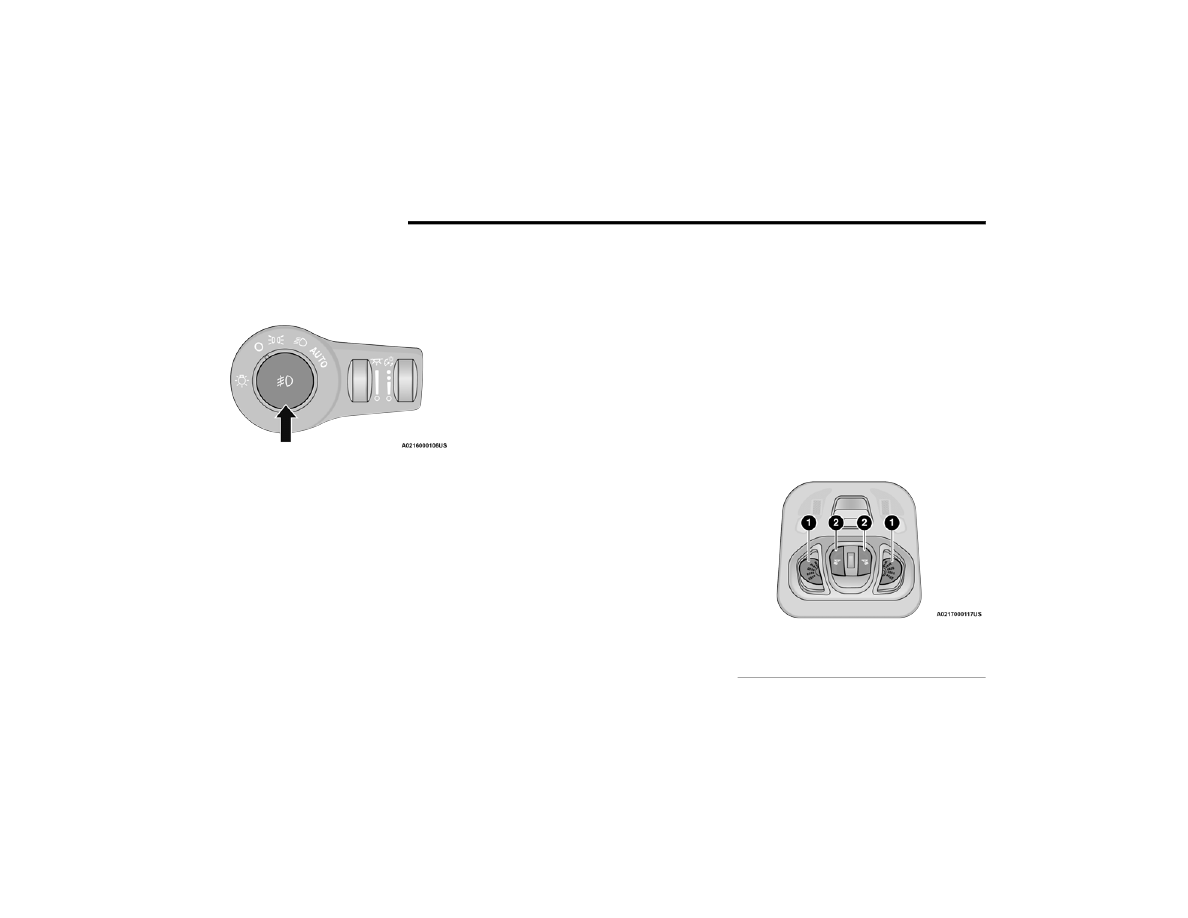

 F

RONT

 S

EATS

 —

I

F

 E

QUIPPED

The power seat switches are located on the

outboard side of the seat.
Use the switch to move the seat up/down,

forward/rearward, tilt (if equipped) and to set the

angle of the seatback.

Power Seat Switches

NOTE:

The power seat adjustment switches can only be

used when the ignition is in the ON/RUN position

and for 20 minutes after the ignition is placed in

the OFF position. The devices will automatically be

deactivated when the ignition is in the OFF position

if the vehicle is locked from the outside.

Adjusting The Seat Forward Or Rearward

The seat can be adjusted both forward and

rearward by using the power seat switch. The seat

will move in the direction of the switch. Release the

switch when the desired position has been

reached.

WARNING!

Be certain that the seatback is securely locked

into position. If the seatback is not securely

locked into position the seat will not provide the

proper stability for child seats and/or

passengers. An improperly latched seat could

cause serious injury.

1 — Power Seat Switch
2 — Power Recline Switch
3 — Power Lumbar Switch

GETTING TO KNOW YOUR VEHICLE

29

(Continued)

Adjusting The Seat Up Or Down

The height of the seats can be adjusted up or down

by using the power seat switch. The seat will move

in the direction of the switch. Release the switch

when the desired position is reached.

Tilting The Seat Up Or Down

The angle of the seat cushion can be adjusted up

or down using the power seat switch. The front of

the seat cushion will move in the direction of the

switch. Release the switch when the desired

position has been reached.

Reclining The Seatback

Push the seat recliner switch forward or rearward.

The seatback will move in the direction of the

switch. Release the switch when the desired

position has been reached.

Power Lumbar — If Equipped

Vehicles equipped with power driver or passenger

seats may also be equipped with power lumbar.

The power lumbar switch is located on the

outboard side of the power seat. Push the switch

forward to increase the lumbar support. Push the

switch rearward to decrease the lumbar support.

Pushing upward or downward on the switch will

raise and lower the position of the support.

H

EATED

 S

EATS

 — I

F

 E

QUIPPED



The heated seat switches are located on

the instrument panel.

You can choose between two heating levels:



Push the heated seat button once to turn the HI

setting on.



Push the heated seat button a second time to

turn the LO setting on.



Push the heated seat button a third time to turn

the heating elements off.

If the HI-level setting is selected, the system will

automatically switch to LO-level after

approximately 145 minutes of continuous

operation. At that time, the display will change

from HI to LO, indicating the change. The LO-level

setting will turn off automatically after

approximately 60 minutes.
NOTE:



The timing may vary based on environmental

temperature.



The engine must be running for the heated

seats to operate.

For information on use with the Remote Start

system, see

Ú

page 20.

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening the

seat belts and while the vehicle is parked.

Serious injury or death could result from a

poorly adjusted seat belt.



Do not ride with the seatback reclined so that

the shoulder belt is no longer resting against

your chest. In a collision you could slide under

the seat belt, which could result in serious

injury or death.

CAUTION!

Do not place any article under a power seat or

impede its ability to move as it may cause

damage to the seat controls. Seat travel may

become limited if movement is stopped by an

obstruction in the seat’s path.

WARNING!

2

30

GETTING TO KNOW YOUR VEHICLE



H

EAD

 R

ESTRAINTS



Head restraints are designed to reduce the risk of

injury by restricting head movement in the event of

a rear impact. Head restraints should be adjusted

so that the top of the head restraint is located

above the top of your ear.

Front Adjustment

Your vehicle is equipped with driver and passenger

head restraints.
To raise the head restraint, pull upward on the

head restraint. To lower the head restraint, push

the adjustment button, located on the base of the

head restraint, and push downward on the head

restraint.

Front Head Restraint

Rear Adjustment

Your vehicle is equipped with two outboard head

restraints and one center head restraint for its rear

passengers. The rear head restraints can be raised

or lowered. When the center seat is being

occupied, the head restraint should be in the

raised position. When there are no occupants in

the center seat, the head restraint can be lowered

for maximum visibility for the driver.

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic illness,

diabetes, spinal cord injury, medication,

alcohol use, exhaustion or other physical

condition must exercise care when using the

seat heater. It may cause burns even at low

temperatures, especially if used for long

periods of time.



Do not place anything on the seat or seatback

that insulates against heat, such as a blanket

or cushion. This may cause the seat heater to

overheat. Sitting in a seat that has been over

-

heated could cause serious burns due to the

increased surface temperature of the seat.

WARNING!



All occupants, including the driver, should not

operate a vehicle or sit in a vehicle’s seat until

the head restraints are placed in their proper

positions in order to minimize the risk of neck

injury in the event of a crash.



Head restraints should never be adjusted

while the vehicle is in motion. Driving a vehicle

with the head restraints improperly adjusted

or removed could cause serious injury or

death in the event of a collision.

1 — Release Button
2 — Adjustment Button

GETTING TO KNOW YOUR VEHICLE

31

To raise the head restraint, pull upward on the

head restraint. To lower the head restraint, push

the adjustment button, located at the base of the

head restraint, and push downward on the head

restraint.

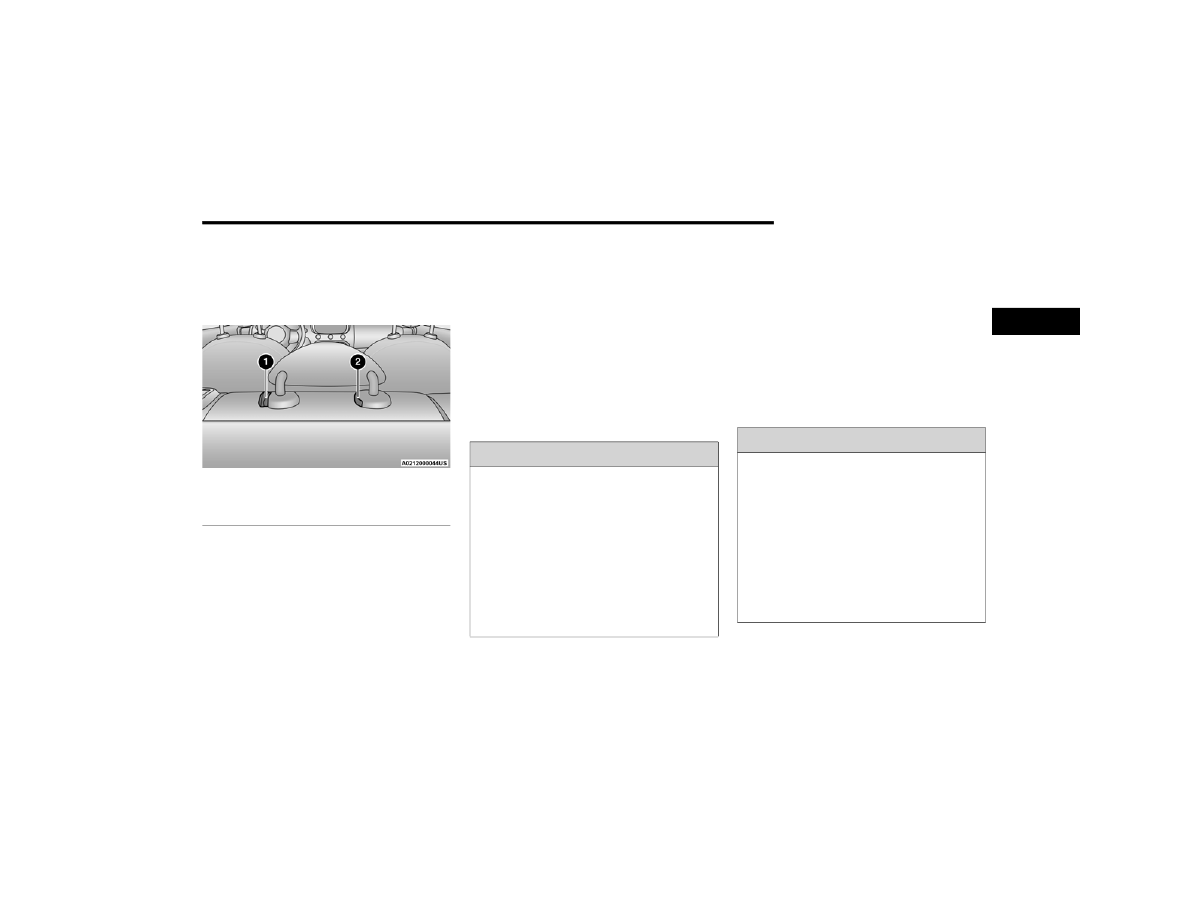

Rear Head Restraint

Front Removal

To remove the head restraint recline the backrest

of the seat to avoid interference with the roof.

Raise the head restraint as far as it can go then

push the release button and adjustment button at

the base of each post while pulling the head

restraint up. To reinstall the head restraint, put the

head restraint posts into the holes and push

downward. Then adjust it to the appropriate height.
NOTE:

Do not reposition the head restraint 180 degrees

to the incorrect position in an attempt to gain addi

-

tional clearance to the back of the head.

Rear Removal

To remove the head restraint, raise it as far as it

can go then push the release button and

adjustment button at the base of each post while

pulling the head restraint up. To reinstall the head

restraint, put the head restraint posts into the

holes and push downward. Then adjust it to the

appropriate height.
NOTE:

Do not reposition the head restraint 180 degrees

to the incorrect position in an attempt to gain addi

-

tional clearance to the back of the head.

1 — Adjustment Button
2 — Release Button

WARNING!



A loose head restraint thrown forward in a

collision or hard stop could cause serious

injury or death to occupants of the vehicle.

Always securely stow removed head restraints

in a location outside the occupant compart

-

ment.



ALL the head restraints MUST be reinstalled in

the vehicle to properly protect the occupants.

Follow the reinstallation instructions above

prior to operating the vehicle or occupying a

seat.

WARNING!



A loose head restraint thrown forward in a

collision or hard stop could cause serious

injury or death to occupants of the vehicle.

Always securely stow removed head restraints

in a location outside the occupant compart

-

ment.



ALL the head restraints MUST be reinstalled in

the vehicle to properly protect the occupants.

Follow the reinstallation instructions above

prior to operating the vehicle or occupying a

seat.

2

32

GETTING TO KNOW YOUR VEHICLE



UCONNECT VOICE RECOGNITION

I

NTRODUCING

 V

OICE

 R

ECOGNITION

Start using Uconnect Voice Recognition with these

helpful quick tips. It provides the key Voice

Commands and tips you need to know to control

your vehicle’s Voice Recognition (VR) system.

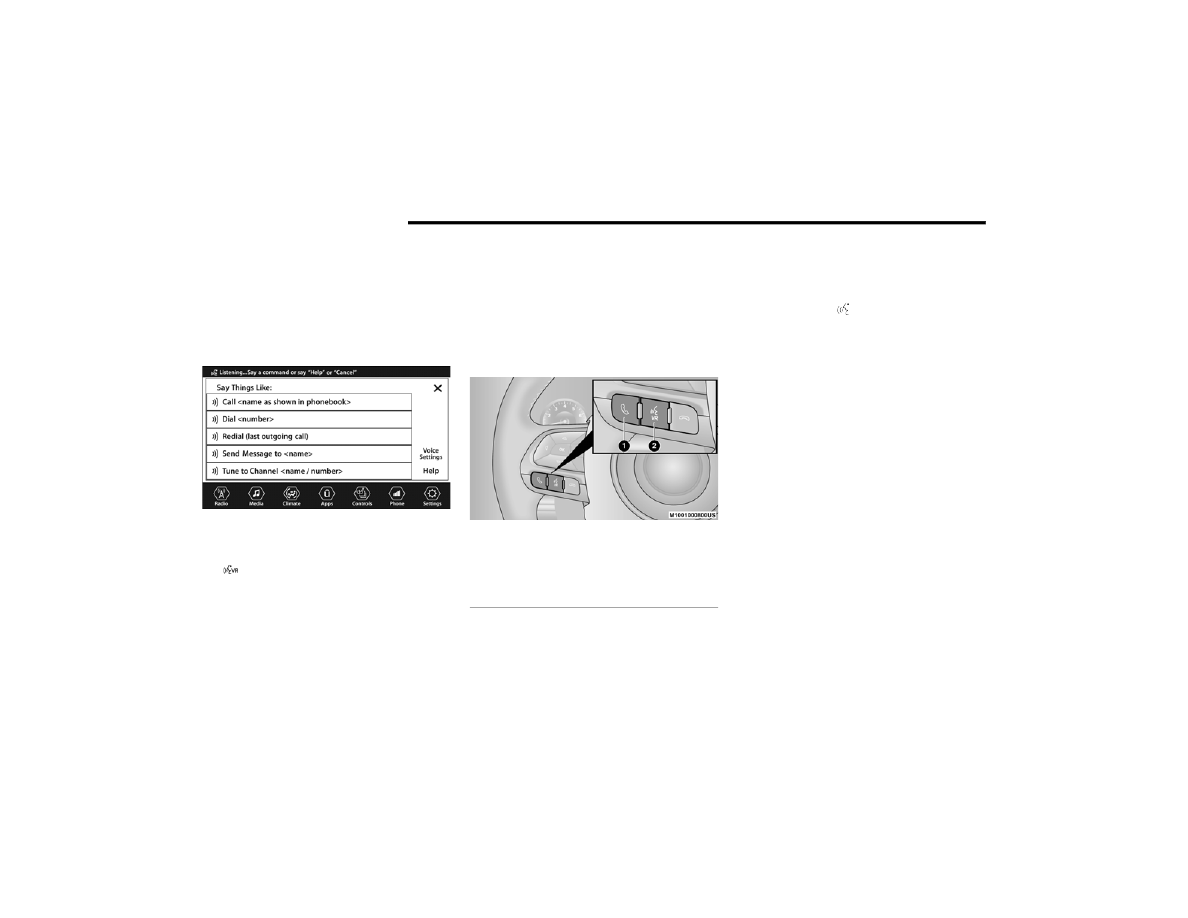

Uconnect 4/4 NAV With 7-inch Display

G

ET

 S

TARTED

The   VR button is used to activate /deactivate

your Voice Recognition system.
Helpful hints for using Voice Recognition:



Reduce background noise. Wind noise and

passenger conversations are examples of noise

that may impact recognition.



Speak clearly at a normal pace and volume

while facing straight ahead.



Each time you give a Voice Command, first push

the VR button, wait until after the beep, then say

your Voice Command.



You can interrupt the help message or system

prompts by pushing the VR button and saying a

Voice Command from the current category.

Uconnect Voice Command Buttons

B

ASIC

 V

OICE

 C

OMMANDS

The basic Voice Commands below can be given at

any point while using your Uconnect system.
Push the VR button  . After the beep, say:



“Cancel” to stop a current voice session.



“Help” to hear a list of suggested Voice

Commands.



“Repeat” to listen to the system prompts again.

Notice the visual cues that inform you of your Voice

Recognition system’s status.

A

DDITIONAL

 I

NFORMATION

Uconnect are registered trademarks and Mopar

Owner Connect is a trademark of FCA US LLC.

SiriusXM® and all related marks and logos are

trademarks of SiriusXM® Radio Inc

Ú

page 297.

For Uconnect system support, call

1-877-855-8400 (24 hours a day 7 days a week)

or visit DriveUconnect.com (US) or

DriveUconnect.ca (Canada).

1 — Push To Start Or Answer A Phone Call And

Send Or Receive A Text
2 — Push The Voice Recognition Button To Begin

Radio, Media, And Climate Functions

GETTING TO KNOW YOUR VEHICLE

33

MIRRORS

I

NSIDE

 R

EARVIEW

 M

IRROR

Manual Mirror — If Equipped

The mirror can be adjusted up, down, left, and

right. The mirror should be adjusted to center on

the view through the rear window. Headlight glare

from vehicles behind you can be reduced by

moving the lever under the mirror to the night

position (toward the rear of the vehicle). The mirror

should be adjusted while the lever under the mirror

is set in the day position (toward the windshield).

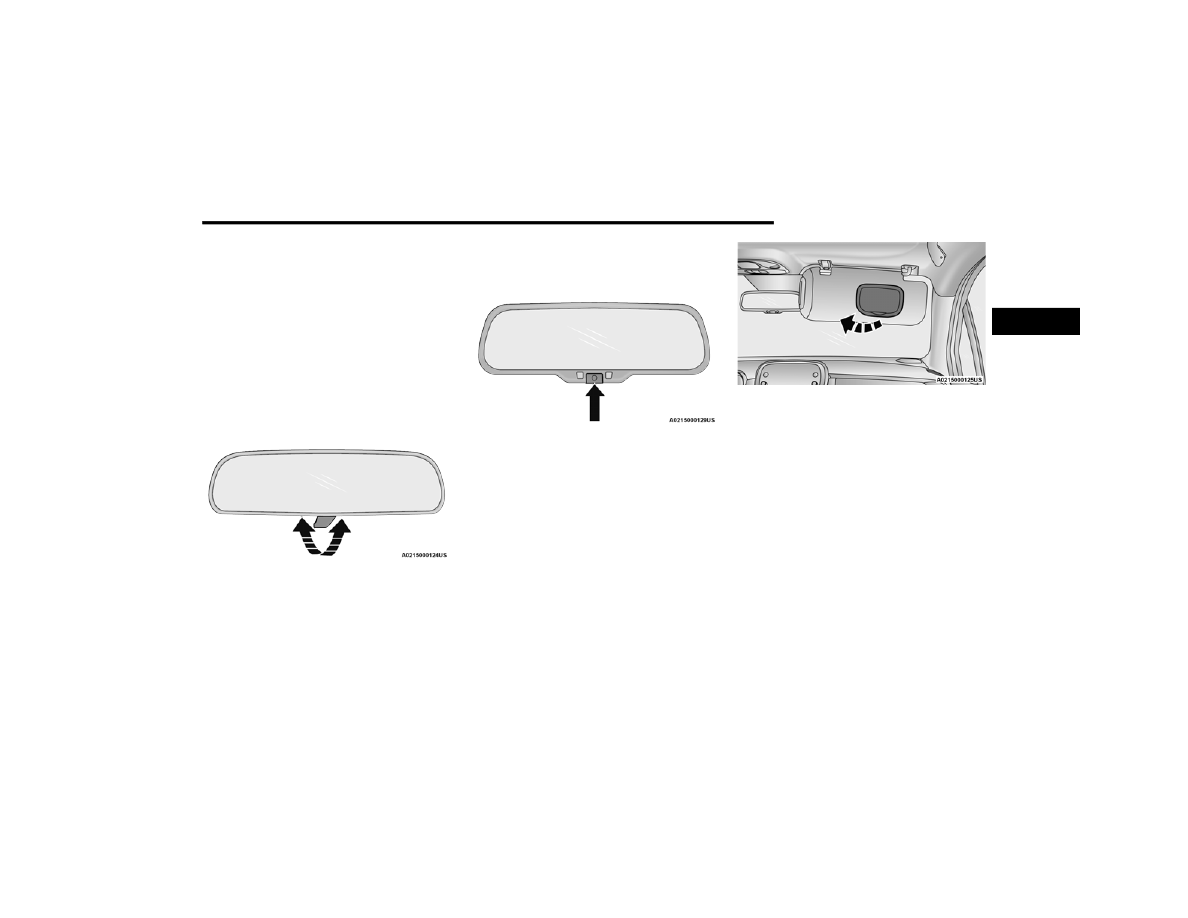

Mirror Lever

Automatic Dimming Mirror — If Equipped

This mirror automatically adjusts for headlight

glare from vehicles behind you. You can turn the

feature on or off by pushing the button at the base

of the mirror. A light to the left of the button will

illuminate to indicate when the dimming feature is

activated. The sensor to the right of the button

does not illuminate.

Automatic Dimming Button

NOTE:

This feature is disabled when the vehicle is in

REVERSE.

I

LLUMINATED

 V

ANITY

 M

IRRORS

 —

I

F

 E

QUIPPED



An illuminated vanity mirror is located on each sun

visor. To use the mirror, rotate the sun visor down

and swing the mirror cover upward. The lights will

turn on automatically. Closing the mirror cover will

turn the light off.

Vanity Mirror Light

Sun Visors “Slide-On-Rod” Feature

The sun visor “Slide-On-Rod” feature allows for

additional flexibility in positioning the sun visor to

block out the sun.
1. Fold down the sun visor.
2. Unclip the visor from the center clip.
3. Pivot the sun visor toward the side window.
4. Extend the sun visor blade for additional sun

blockage.

NOTE:

The sun visor blade can also be extended while the

sun visor is against the windshield for additional

sun blockage through the front of the vehicle.

2

34

GETTING TO KNOW YOUR VEHICLE



O

UTSIDE

 M

IRRORS



The outside mirror(s) can be adjusted to the center

of the adjacent lane of traffic to achieve the

optimal view.

P

OWER

 M

IRRORS

The power mirror switch is located on the driver’s

door trim panel.
To adjust the mirror, rotate the mirror selection

switch to the left or to the right and then push the

mirror adjustment switch in the four directions

indicated by arrows.

NOTE:



To adjust the power mirrors, the ignition must be

in the ON/RUN position.



Once the mirror is adjusted, rotate the control to

the neutral position to avoid accidental move

-

ments.



The power mirror switches will remain active for

up to three minutes after the ignition is placed

in the OFF position. Opening either front door

will cancel this feature.

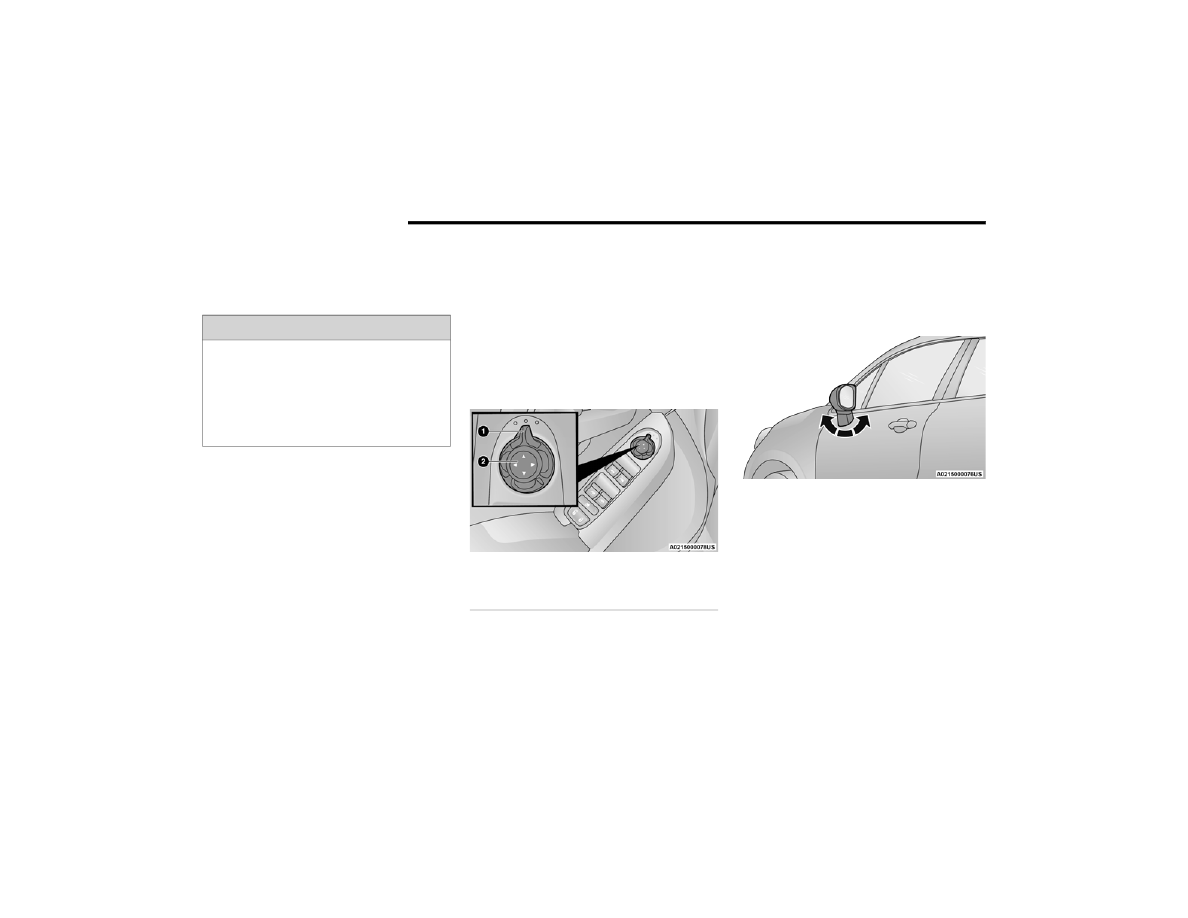

Power Mirror Switch

F

OLDING

 M

IRROR

The exterior mirrors are hinged to allow the mirror

to pivot forward or rearward to help avoid damage.

The mirror has three detent positions: full forward,

normal and full rearward.

Folding Exterior Mirror

WARNING!

Vehicles and other objects seen in an outside

convex mirror will look smaller and farther away

than they really are. Relying too much on side

convex mirrors could cause you to collide with

another vehicle or other object. Use your inside

mirror when judging the size or distance of a

vehicle seen in a side convex mirror.

1 — Mirror Selector Switch
2 — Mirror Adjustment Switch

GETTING TO KNOW YOUR VEHICLE

35

P

OWER

 F

OLDING

 M

IRRORS

 —

I

F

 E

QUIPPED

If equipped, the outside mirrors can be folded

using the power folding mirror switch, located on

the driver’s door trim panel. The power mirror

switch will operate with the ignition in the ON/RUN

position, and for three minutes after the ignition is

placed in the OFF position. This feature will disable

if either front door is opened.

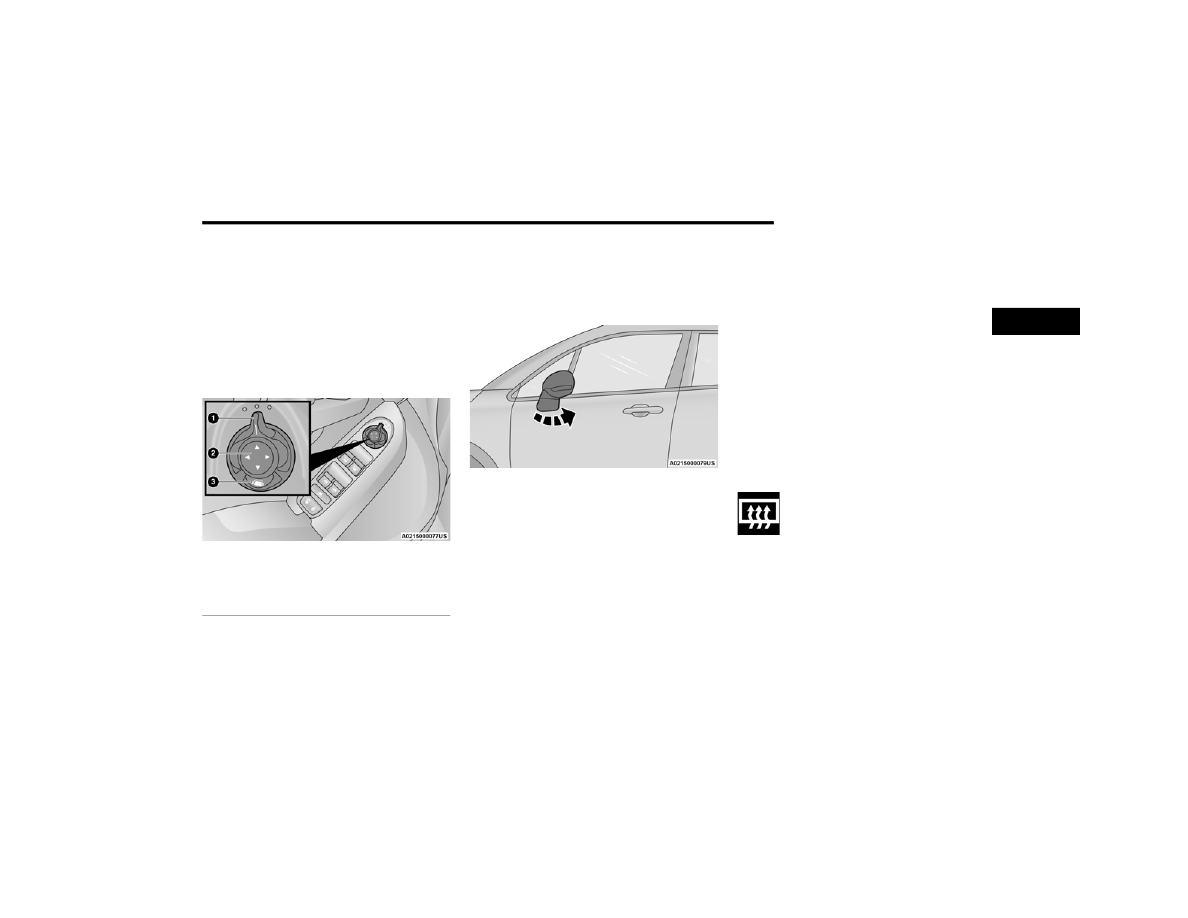

Power Folding Mirror Switch

To fold the outside mirrors, push the power folding

mirror switch. Push the switch a second time to

unfold the mirrors to the driving position. Any push

of the power folding mirror switch will reverse the

operation.

Power Folding Mirrors

NOTE:

The outside mirrors must always be in the unfolded

position when the vehicle is in motion, except

when driving through narrow locations.

Automatic Power Folding Mirrors
When the Automatic Fold Mirrors feature is

enabled, the exterior mirrors will fold in when

exiting the vehicle (the ignition is OFF, all doors are

closed, and the doors are locked).



If the exterior mirrors were auto-folded, they will

unfold when the ignition is placed in the ON

position or when the doors are unlocked.



If the exterior mirrors were manually folded,

they will not automatically unfold.

NOTE:

The Automatic Fold/Unfold Mirrors feature can be

turned on and off using the Uconnect system

Ú

page 123.

H

EATED

 M

IRRORS

 — I

F

 E

QUIPPED



These mirrors are heated to melt frost or

ice. This feature will be activated

whenever you turn on the rear window

defroster (if equipped)

Ú

page 43.

1 — Mirror Selector Switch
2 — Mirror Adjustment Switch
3 — Power Folding Mirror Switch

2

36

GETTING TO KNOW YOUR VEHICLE



EXTERIOR LIGHTS

H

EADLIGHT

 S

WITCH



The headlight switch is located on the left side of

the instrument panel. The headlight switch

controls the operation of the headlights, parking

lights, daytime running lights, fog lights and the

dimming of the instrument cluster and interior

lighting.

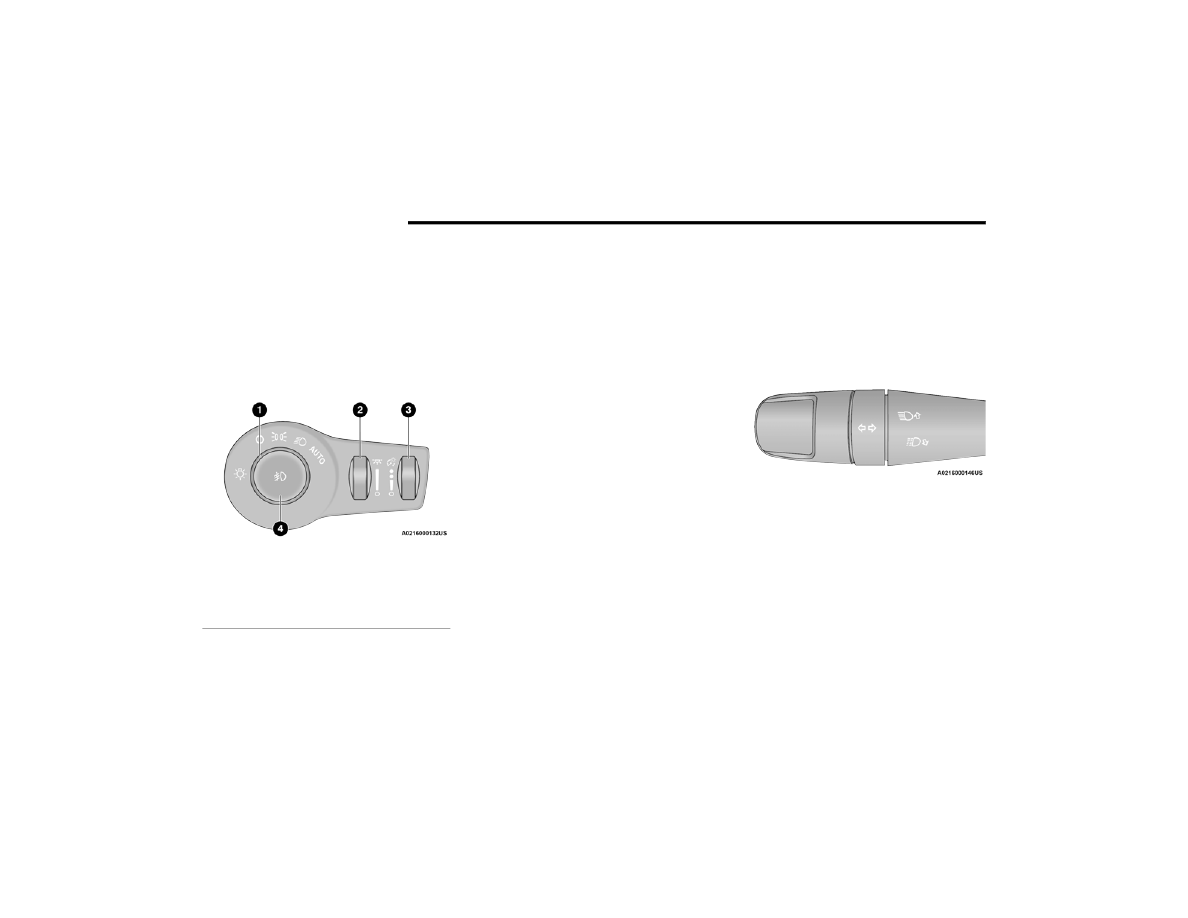

Headlight Switch

Turning on the headlights will illuminate the

instrument cluster and the controls located on the

instrument panel.
NOTE:

On vehicles sold in Canada, both the rear position

lights and Daytime Running Lights (DRLs) will turn

on when the headlight switch is rotated to the

O (off) position.

D

AYTIME

 R

UNNING

 L

IGHTS

 (DRL

S

) —

I

F

 E

QUIPPED



The Daytime Running Lights (DRLs), if enabled

through Uconnect Settings, will turn on when the

ignition is placed in the ON/RUN position and the

park brake is not applied.
NOTE:



For vehicles sold in Canada, the Daytime

Running Lights will automatically deactivate

when the front fog lights are turned on.



On some vehicles, the Daytime Running Lights

may deactivate, or reduce intensity, on one side

of the vehicle (when a turn signal is activated on

that side), or on both sides of the vehicle (when

the hazard warning lights are activated).

H

IGH

 B

EAMS

To activate the high beam headlights, push the

multifunction lever forward (toward the front of the

vehicle), and an indicator will illuminate in the

instrument cluster display.
To deactivate the high beam headlights, pull the

multifunction lever rearward (toward the rear of

the vehicle).

High Beam And Turn Signal Controls

NOTE:

The headlights must be on for the high beams to

activate.

1 — Rotate Headlight Control
2 — Ambient Lighting Control
3 — Instrument Panel Dimmer Control
4 — Front Fog Light Switch

GETTING TO KNOW YOUR VEHICLE

37

A

UTOMATIC

 H

IGH

 B

EAM

 H

EADLAMP



C

ONTROL

 — I

F

 E

QUIPPED

The Automatic High Beam Headlamp Control

system provides increased forward lighting at night

by automating high beam control through the use

of a digital camera mounted on the windshield.

This camera detects vehicle specific light and

automatically switches from high beams to low

beams until the approaching vehicle is out of view.
NOTE:



The Automatic High Beam Headlamp Control

can be turned on or off through Uconnect

Settings

Ú

page 123.



Broken, muddy, or obstructed headlights and

taillights of vehicles in the field of view will

cause headlights to remain on longer (closer to

the vehicle). Also, dirt, film, and other obstruc

-

tions on the windshield or camera lens will

cause the system to function improperly.

F

LASH

-T

O

-P

ASS



You can signal another vehicle with your headlights

by lightly pulling the multifunction lever toward you.

This will cause the high beam headlights to turn on,

and remain on, until the lever is released.

A

UTOMATIC

 H

EADLIGHTS

 — I

F

 E

QUIPPED



This system automatically turns the headlights on

or off according to ambient light levels. To turn the

system on, rotate the headlight switch clockwise to

the last detent (AUTO position) for automatic

headlight operation. To turn the automatic system

off, move the headlight switch out of the AUTO

position.
NOTE:

The ignition must be in the ON/RUN or START

position before the headlights will come on in the

automatic mode.

Light Sensor

The light sensor is equipped with an infrared LED,

located on the windshield. It detects changes in

light intensity outside the vehicle, based on the

sensitivity of light set by using the menu on the

display or on the Uconnect system.
The higher the sensitivity, the lesser the amount of

external light required for controlling the lighting.

P

ARKING

 L

IGHTS

Rotate the headlight switch to the first position to

turn on the parking lights. The parking light

indicator in the cluster will illuminate.

H

EADLIGHT

 T

IME

 D

ELAY



This feature provides the safety of headlight

illumination for up to 90 seconds when leaving

your vehicle in an unlit area.
The time delay of the headlights is programmable

between 0, 30, 60 and 90 seconds within

Uconnect Settings

Ú

page 123.

Headlight Delay Activation
To activate the delay feature, place the ignition in

the OFF position while the headlights are still on.

Then, turn off the headlights within two minutes.

The delay interval begins when the headlight

switch is turned off.
Headlight Delay Deactivation
The feature is disabled by turning on the

headlights, the parking lights or by placing the

ignition in the ON/RUN position.
If you shut off the lights before the ignition is

turned on, they will turn off in the normal manner.
NOTE:

The lights must be turned off within two minutes of

placing the ignition in the OFF position to activate

this feature.

2

38

GETTING TO KNOW YOUR VEHICLE



F

RONT

 F

OG

 L

IGHTS

 — I

F

 E

QUIPPED



The front fog light switch is built into the headlight

switch.

Front Fog Light Switch

To activate the front fog lights, turn on the parking

lights or the low beam headlights and push the fog

light button on the headlight switch. To turn off the

front fog lights, push the headlight switch a second

time or turn off the headlight switch.
An indicator light in the instrument cluster

illuminates when the fog lights are turned on.
NOTE:



The fog lights will operate with the low beam

headlights or parking lights on. Selecting the

high beam headlights will turn off the fog lights.



The fog lights also function as cornering lights.

Therefore there will be times when only one light

is on.



If the ignition is placed in the OFF position with

the fog lights on, they will remain on when the

ignition is placed back in the ON/RUN position.



For vehicles sold in Canada, if the selector is

moved to the parking lights position and the

front fog lights are activated, the DRL will be

deactivated and the front parking lights will be

activated. Once the front fog lights are deacti

-

vated, the DRL will be activated again.

T

URN

 S

IGNALS



Move the multifunction lever up or down to

activate the turn signals. The arrows on each side

of the instrument cluster display flash to show

proper operation.

L

ANE

 C

HANGE

 A

SSIST



Lightly push the multifunction lever up or down,

without moving beyond the detent, and the turn

signal will flash five times then automatically turn

off.

C

OURTESY

 L

IGHTS

/A

PPROACHING



L

IGHTS

The courtesy lights feature allows you to activate

the low beam, parking lights, and side marker

lights for 25 seconds when the vehicle is unlocked.

The courtesy lights feature can be activated or

deactivated through the Uconnect Settings. When

a door is open with the feature active, the

activation of the lights is extended for 10 seconds.

The feature is disabled when the vehicle is locked

or when the ignition is placed in the ON/RUN

position.

INTERIOR LIGHTS

F

RONT

 C

OURTESY

 L

IGHT

The courtesy lights will automatically turn on when

the door is open or closed. The light switches in the

overhead console are for reading lamps.

Front Courtesy/Reading Lights

1 — Courtesy/Reading Lights
2 — Light Switches
