 IN AN EMERGENCY

140

BULB TYPES

 

Use

Type

Power

Dipped/main beam headlights

H7

55W

Daytime running lights (DRL)

LED + bulb W21W

21W

Front side lights

LED

–

Rear side lights/Brake lights

P21/5W

21W/5W

Front direction indicators

PY21W

21W

Side direction indicators

WY5W

5W

Rear direction indicators

P21W

21W

Third brake light

LED

‒

Fog lights

H11

55W

Reverse gear

W16W

16W

Rear fog light

W16W

16W

Number plate

W5W

5W

Front ceiling light

C5W

5W

Front roof lights (sun visors)

C5W

5W

Boot courtesy light

W5W

5W

Glove compartment light

C5W

5W

Rear ceiling lights

C5W

5W

141

116)

Before replacing the bulb, wait for the

exhaust ducts to cool down: DANGER OF

SCALDING!

117)

Modifications or repairs to the electric

system that are not carried out properly

or do not take the system technical

specifications into account can cause

malfunctions leading to the risk of fire.

118)

Halogen bulbs contain pressurised

gas, in the case of breakage they may

burst causing glass fragments to be

projected outwards.

119)

Only replace the light bulbs when the

engine is off and in a position that does

not interfere with traffic and lets you safely

replace them (see the description in the

"Replacement” paragraph). Also ensure

that the engine is cold, to prevent the risk

of burns.

50)

Halogen bulbs must be handled

holding the metallic part only. Touching

the transparent part of the bulb with your

fingers may reduce the intensity of the

emitted light and even reduce the lifespan

of the bulb. In the event of accidental

contact, wipe the bulb with a cloth

moistened with alcohol and let the bulb

dry.

51)

Where possible, it is advisable to have

bulbs changed at a Fiat Dealership. The

correct operation and direction of the

external lights are absolutely essential for

the safety of the car and of compliance

with the law.

REPLACING AN

EXTERNAL BULB

For the type of bulb and relevant power

rating, see the “Changing a bulb”

chapter.

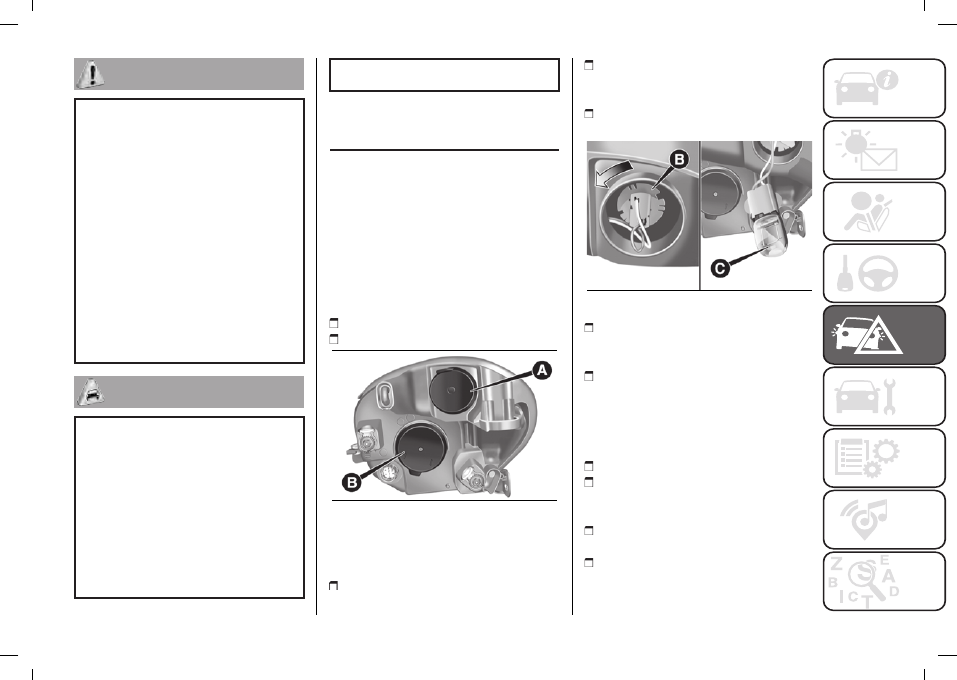

UPPER FRONT LIGHT

CLUSTER

This contains the bulbs for the direction

indicators and dipped headlights.
The bulbs are arranged as follows

fig. 147:

A:

direction indicators

B:

dipped beam headlights

147

F0Y0021C

DIRECTION INDICATORS

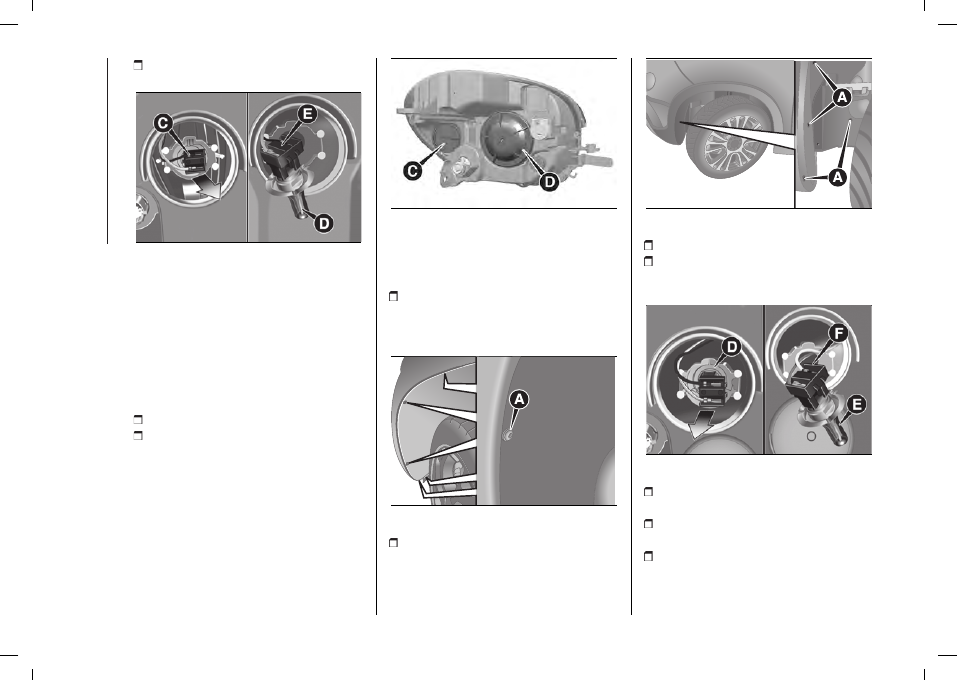

To replace the bulb, proceed as

follows:

remove the cover (A) fig. 147;

turn the bulb holder (B) fig. 148

anticlockwise, extract the bulb (C) and

replace it;

refit the new bulb on the bulb holder,

making sure it is correctly locked;

148

F0Y0022C

refit the bulb holder in its housing

and turn it clockwise, until the locking

click is heard;

then refit the cover (A) fig. 147.

DIPPED BEAM

HEADLIGHTS

To replace the bulb, proceed as

follows:

remove the cover (B) fig. 147;

remove the connector and bulb

holder (C) fig. 149 unit, releasing it

outwards;

extract the bulb (D) from the

connector (E ) and replace it;

refit the new bulb on the connector,

making sure it is correctly locked;

 IN AN EMERGENCY

142

refit the connector and bulb holder

unit (C) in its housing;

149

F0Y0023C

then refit the cover (B) fig. 147.

LOWER FRONT LIGHT

CLUSTER

This contains the bulbs for the main

beams and side lights/daytime running

lights (DRL).
The bulbs are arranged as follows

fig. 150:

C:

main beam headlights

D:

side lights/daytime running lights

(DRL)

150

F0Y0499C

MAIN BEAM HEADLIGHTS

To replace the bulb, proceed as

follows:

For 500L versions:

steer the wheel

fully inwards, undo the screws (A)

fig. 151 and move the wheel arch cover

in order to access the bulb;

151

F0Y0155

For 500L CROSS/PRO CROSS

versions:

steer the wheel fully inwards,

open the external, lower and internal

wheel arch cover fasteners (A) fig. 152;

152

F0Y0161

remove the cover (C) fig. 150;

remove the connector and bulb

holder (D) fig. 153 unit, releasing it

outwards;

153

F0Y0025C

extract the bulb (E) from the

connector (F) and replace it;

refit the new bulb on the connector,

making sure it is correctly locked;

refit the connector and bulb holder

unit (D) in its housing;

143

refit the cover (C);

refit the wheel arch or locary and

tighten the screws (A) fig. 151 -

fig. 152.

For 500L CROSS/PRO CROSS

versions:

during reassembly, take care

to insert the wheel arch cover correctly

in the lower zone of the front bumper.

SIDE LIGHTS/DAYTIME

RUNNING LIGHTS (DRL)

Side lights/daytime running lights

(DRL) (versions with LED lights)

For light replacement, contact a Fiat

Dealership.

Daytime running lights (DRL)

(versions with incandescent bulb)

To replace the bulb, proceed as

follows:

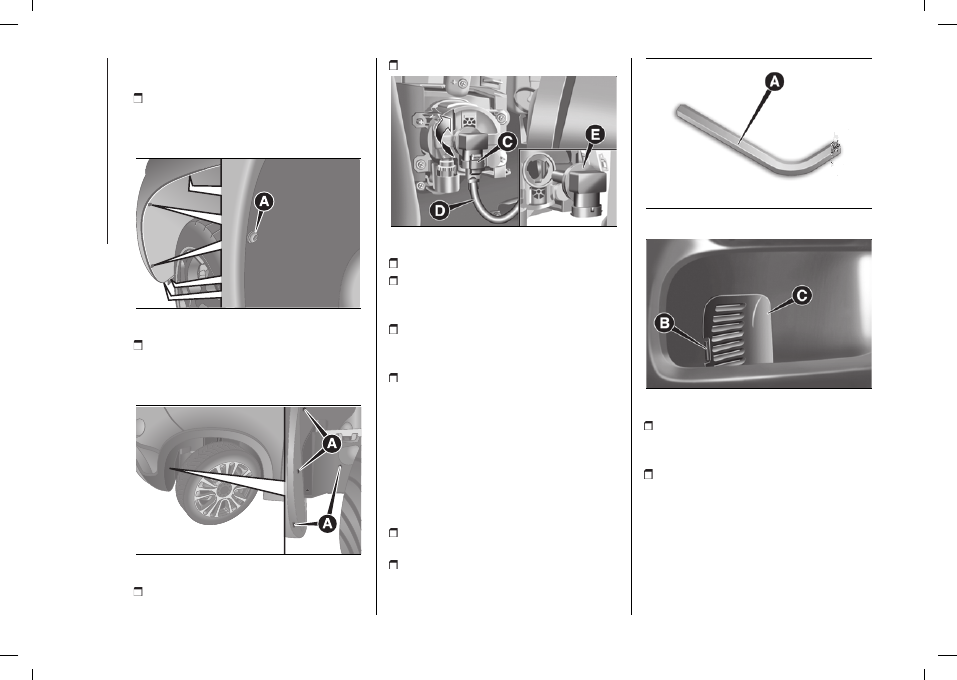

For 500L PRO versions:

steer the

wheel fully inwards, undo the screws

(A) fig. 151 and move the wheel arch

cover in order to access the bulb;

For 500L CROSS/PRO CROSS

versions:

steer the wheel fully inwards,

open the external, lower and internal

wheel arch cover fasteners (A) fig. 152;

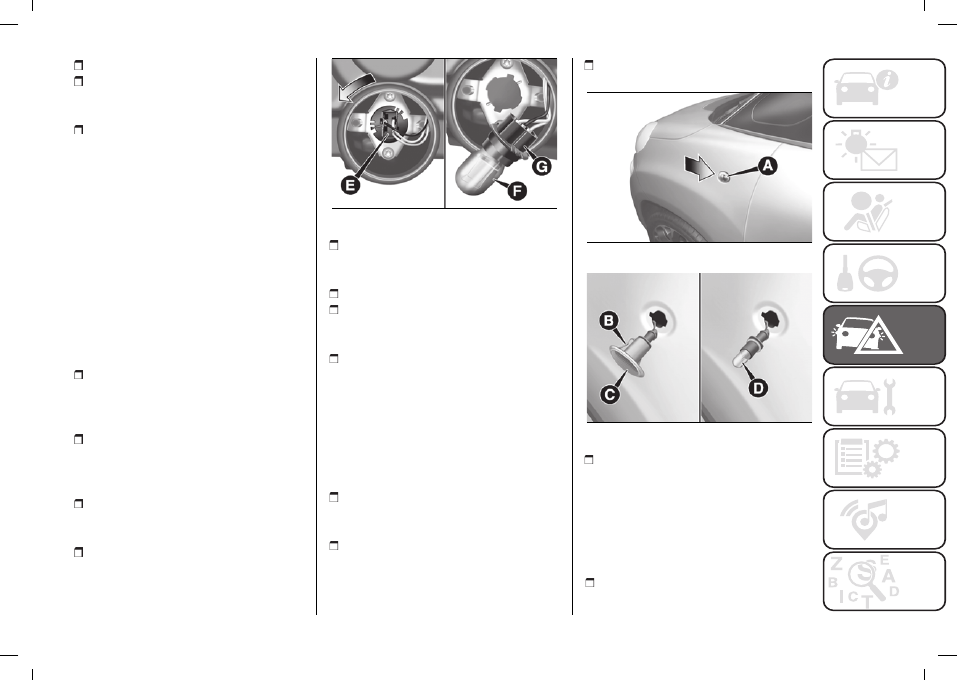

turn the bulb holder (E) fig. 154

anticlockwise, extract the bulb (F) from

the connector (G) and replace it;

refit the new bulb on the connector,

making sure it is correctly locked;

154

F0Y0026C

refit the bulb holder unit (E) in its

housing and turn it clockwise, until the

locking click is heard;

refit the cover (D);

refit the wheel arch or locary and

tighten the screws (A) fig. 157 -

fig. 158.

For 500L CROSS/PRO CROSS

versions:

during reassembly, take care

to insert the wheel arch cover correctly

in the lower zone of the front bumper.

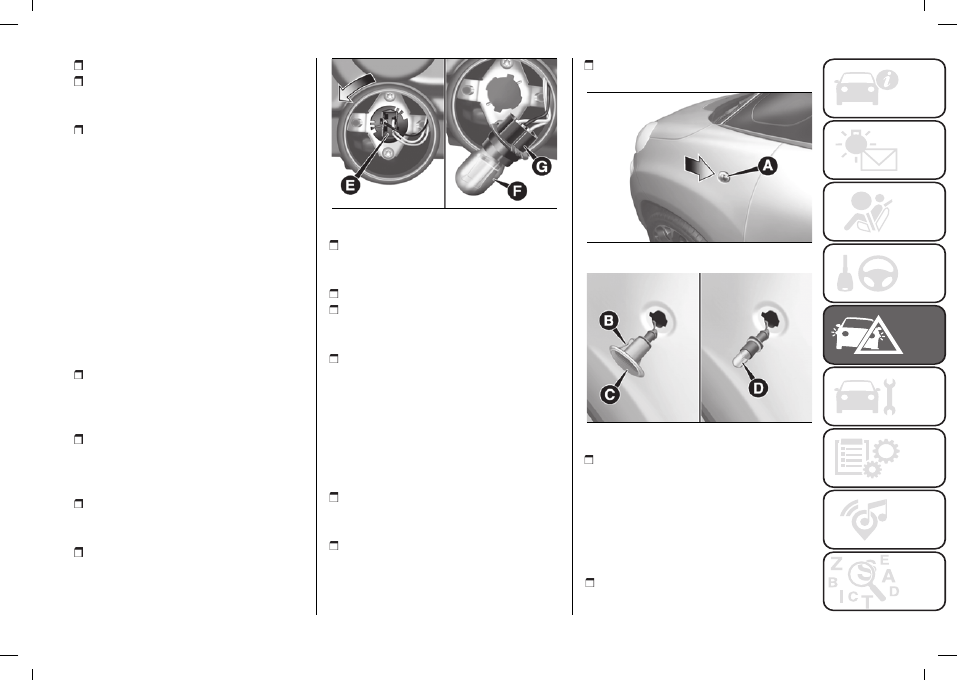

SIDE DIRECTION

INDICATORS

To replace the bulb, proceed as

follows:

adjust the lens (A) fig. 155 to

compress in the clip (B) fig. 156, then

pull the cluster outwards;

turn the bulb holder (C)

anticlockwise, extract the bulb (D) and

replace it;

refit the bulb holder (C) on the lens

(A) fig. 155 and turn it clockwise;

155

F0Y0147C

156

F0Y0171C

refit the cluster making sure that

the internal clip (B) fig. 156 clicks into

position.

FOG LIGHTS

(for versions/markets, where provided)
To replace the bulb, proceed as

follows:

For 500L PRO versions:

steer the

wheel fully inwards, undo the screws

 IN AN EMERGENCY

144

For 500L PRO versions:

steer the

wheel fully inwards, undo the screws

(A) fig. 157 and move the wheel arch

cover in order to access the bulb;

157

F0Y0155

For 500L CROSS/PRO CROSS

versions:

steer the wheel fully inwards,

open the external, lower and internal

wheel arch cover fasteners (A) fig. 158;

158

F0Y0161

adjust the clip (C) fig. 159 and

disconnect the electrical connector (D);

turn and remove the bulb holder (E);

159

F0Y0033C

release the bulb and replace it;
refit the new bulb and carry out the

procedure described previously in

reverse;

refit the wheel arch or locary and

tighten the screws (A) fig. 157 -

fig. 158.

For 500L CROSS/PRO CROSS

versions:

during reassembly, take care

to insert the wheel arch cover correctly

in the lower zone of the front bumper.

REAR LIGHT CLUSTERS

These contain the bulbs for the side

lights, brake lights and direction

indicators. To replace the bulbs,

proceed as follows:

take the hex wrench (A) fig. 160

provided;

operate tab (B) fig. 161 and remove

protective cover (C) (located in the side

area of the boot);

160

F0Y0149C

161

F0Y0150C

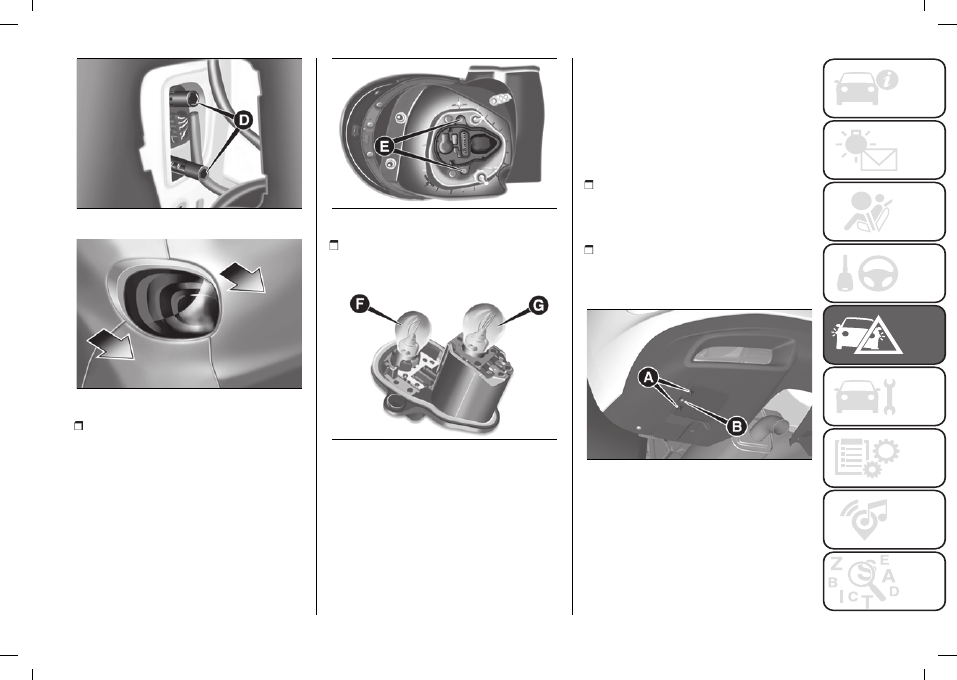

use hex wrench (A) to unscrew fixing

devices (D) fig. 162 of the rear light

cluster;

extract the light cluster by removing

it with both hands in the direction

indicated by the arrows fig. 163;

(A) fig. 157 and move the wheel arch

cover in order to access the bulb;

145

162

F0Y0258C

163

F0Y0151C

disconnect the electrical connector,

undo the fixing screws (E) fig. 164 and

remove the bulb holder assembly;

164

F0Y0027C

then replace the bulb concerned

fig. 165: (F) direction indicators, (G)

side/brake lights.

165

F0Y0028C

FIXED REAR LIGHT

CLUSTERS

These contain the rear fog light bulbs

(left side) and reversing light bulbs (right

side).

WARNING Take particular care when

replacing the rear fog light bulb: RISK

OF BURNS if the exhaust pipe is hot

500L PRO versions

To replace the bulb, proceed as

follows:

working underneath the rear bumper,

release the tab (A) fig. 166, undo the

fixing screw (B) and remove the flap (if

present);

disconnect the electrical connector

(C), rotate the bulb/bulb holder unit (D)

fig. 167 anticlockwise and remove the

unit;

166

F0Y0634C

 IN AN EMERGENCY

146

167

F0Y0635C

release the bulb and replace it;

reinsert the bulb/bulb holder unit (D)

by turning it clockwise;

reconnect the electrical connector

(C);

refit the flap and check that it is

correctly locked;

tighten the fixing screw (B).

THIRD BRAKE LIGHTS

These are LEDs. They are located in

the tailgate. For replacement, contact a

Fiat Dealership.

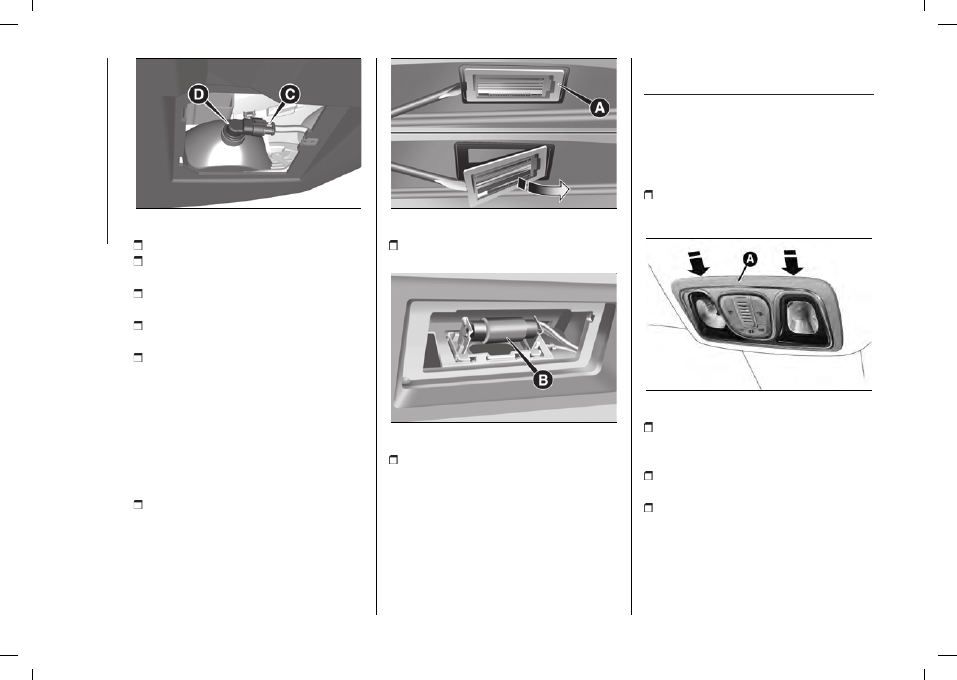

NUMBER PLATE LIGHTS

To replace the bulbs, proceed as

follows:

remove lens (A) fig. 168;

168

F0Y0030C

change the bulb (B) fig. 169,

releasing it from the side contacts;

169

F0Y0031C

insert the new bulb and make sure

that it is correctly clamped between the

contact and refit the lens (A) fig. 168

REPLACING

INTERIOR BULBS

FRONT CEILING LIGHT

Versions without rear seat

surveillance mirror

To change the bulbs, proceed as

follows:

remove the ceiling light (A) fig. 170

working at the points indicated by the

arrows;

170

F0Y0193

undo the bulb housings (B) fig. 171

and remove them by extracting

outwards: then replace bulbs (C);

correctly fit the new bulbs in the

relevant housings (B);

fit ceiling light (A) fig. 170 in its

housing making sure it is locked.

147

171

F0Y0192

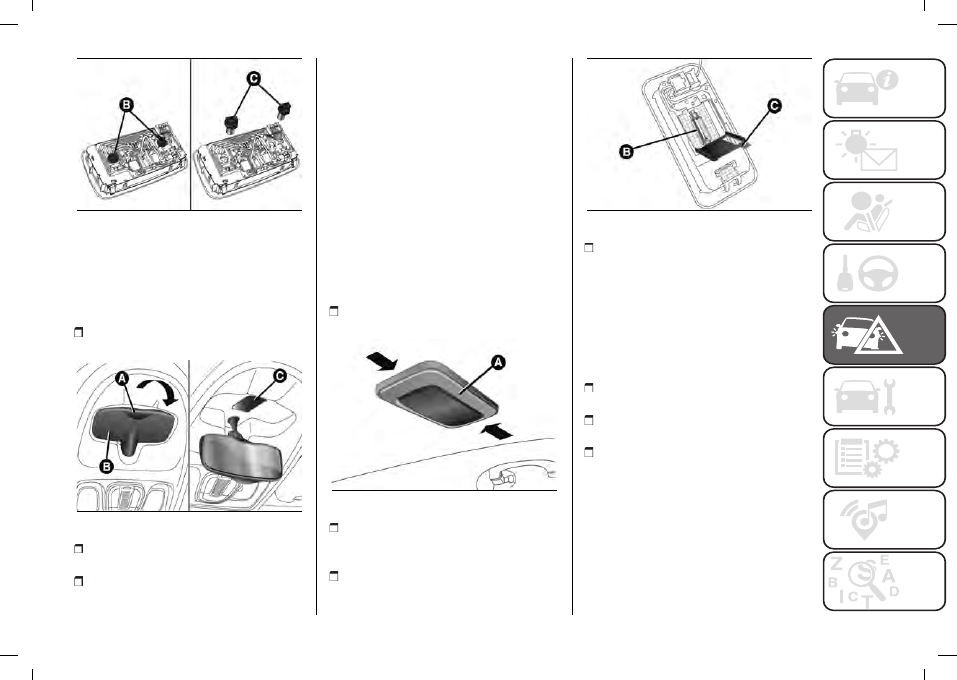

Versions with rear seat surveillance

mirror

(for versions/markets, where provided)
To change the bulbs, proceed as

follows:

work in zone (A) and bring mirror (B)

in operating position;

172

F0Y0224

undo the screw and remove fixing

covering cap (C) fig. 172;

working from the rear area pull the

roof light downwards and release it

To refit it, carry out the steps in the

reverse order.
For bulb replacement, refer to the

"Versions without rear seat surveillance

mirror" paragraph.

Versions with fixed glass roof or

electric sunroof

To remove the courtesy light and

replace the bulbs, contact a Fiat

Dealership.

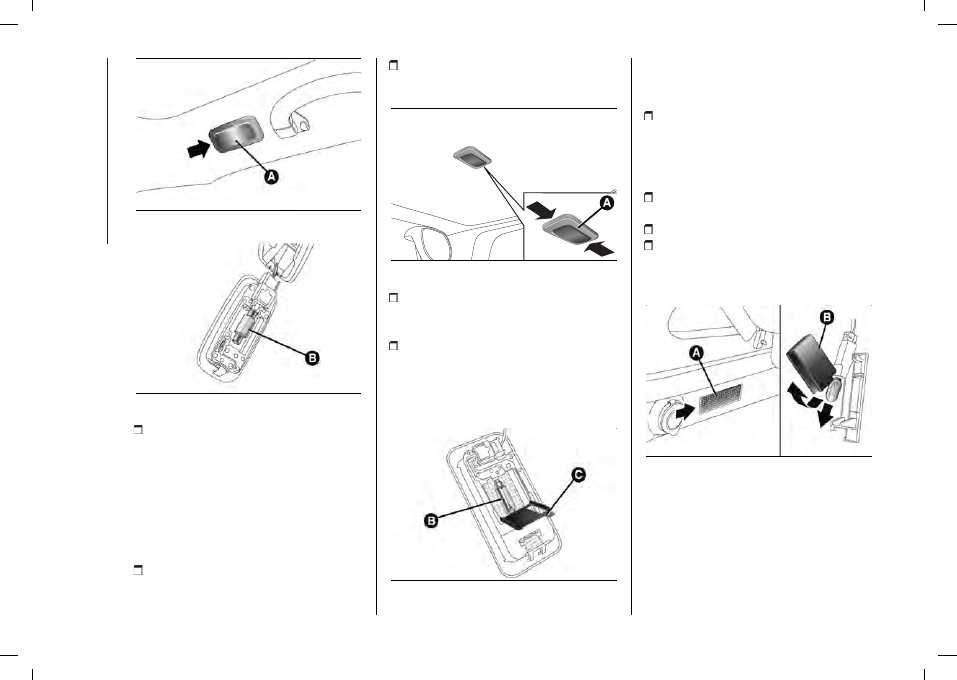

REAR CEILING LIGHT

Versions without sunroof

To change the bulbs, proceed as

follows:

operate in the point shown by the

arrow and remove roof light (A) fig. 173;

173

F0Y0103

open flap (C) fig. 174 and replace

bulb (B), releasing it from the side

contacts.

insert the new bulb and make sure

that it is correctly clamped between the

contacts.

174

F0Y0104

refit the ceiling light (A) fig. 173 by

inserting it in its correct position firstly

on one side and then pressing on the

other until it clicks into place.

Versions with sunroof

(for versions/markets, where provided)
To replace the bulbs, proceed as

follows:

operate in the point shown by the

arrow and remove roof light (A) fig. 175;

change the bulb (B) fig. 176,

releasing it from the side contacts;

insert the new bulb and make sure

that it is correctly clamped between the

contacts.

 IN AN EMERGENCY

148

175

F0Y0261

176

F0Y0194

refit the ceiling light (A) fig. 175 by

inserting it in its correct position firstly

on one side and then pressing on the

other until it clicks into place.

500L LIVING versions (7-seater)

(for versions/markets, where provided)
To replace the bulb, proceed as

follows:

operate in the point shown by the

arrow and remove roof light (A) fig. 177;

open flap (C) fig. 178 and replace

bulb (B), releasing it from the side

contacts.

177

F0Y0152

insert the new bulb and make sure

that it is correctly clamped between the

contacts;

refit the ceiling light (A) by inserting it

in its correct position firstly on one side

and then pressing on the other until it

clicks into place.

ROOF LIGHT

178

F0Y0104

BOOT

To replace the bulb, proceed as

follows:

open the boot and remove the

courtesy light (A) fig. 179 (500L

versions) or fig. 180 (500L LIVING

versions), working at the point shown

by the arrow;

open the protection (B) and replace

the bulb;

close the cover (B) on the lens;

refit the ceiling light (A) by inserting it

in its correct position firstly on one side

and then pressing on the other until it

clicks into place.

179

F0Y0105

149

180

F0Y0380

GLOVE COMPARTMENT

LIGHT

To change the bulbs, proceed as

follows:

open the glove compartment and

extract the ceiling light (A) fig. 181;

open the protection (B) and replace

the bulb;

close the cover (B) on the lens;

181

F0Y0106

refit the ceiling light (A) by inserting it

in its correct position firstly on one side

and then pressing on the other until it

clicks into place.

FUSES

For fuse replacement, contact a Fiat

Dealership.

120) 121) 122) 123) 124) 125) 126)

GENERAL INFORMATION

Fuses protect the electrical system:

they intervene (blow) in the event of

a failure or improper action on the

system.
Check the state of the corresponding

fuse when a device does not work: the

filament (A) fig. 182 should be intact.
If it is not, replace the blown fuse with

another with the same ampere rating

(same colour).

182

F0Y0091

B = intact fuse;
C = fuse with damaged filament.

FUSE LOCATION

Fuses are grouped together in three

fuseboxes located in the engine

compartment, under the dashboard

and inside the boot.

ENGINE COMPARTMENT

JUNCTION BOX

To access the fuses unscrew the two

screws (A) fig. 183 and remove the

cover (B) in the direction shown by the

arrow.

183

F0Y0071C

WARNING Before removing cover (B)

fig. 183 press and turn the two bayonet

screws (A) slowly anticlockwise (using

the flat tip screwdriver provided) until

unlocking them. This is shown by the

screw heads lifting.

After replacing the fuse, make sure you

close cover (B) on the junction unit. The

 IN AN EMERGENCY

150

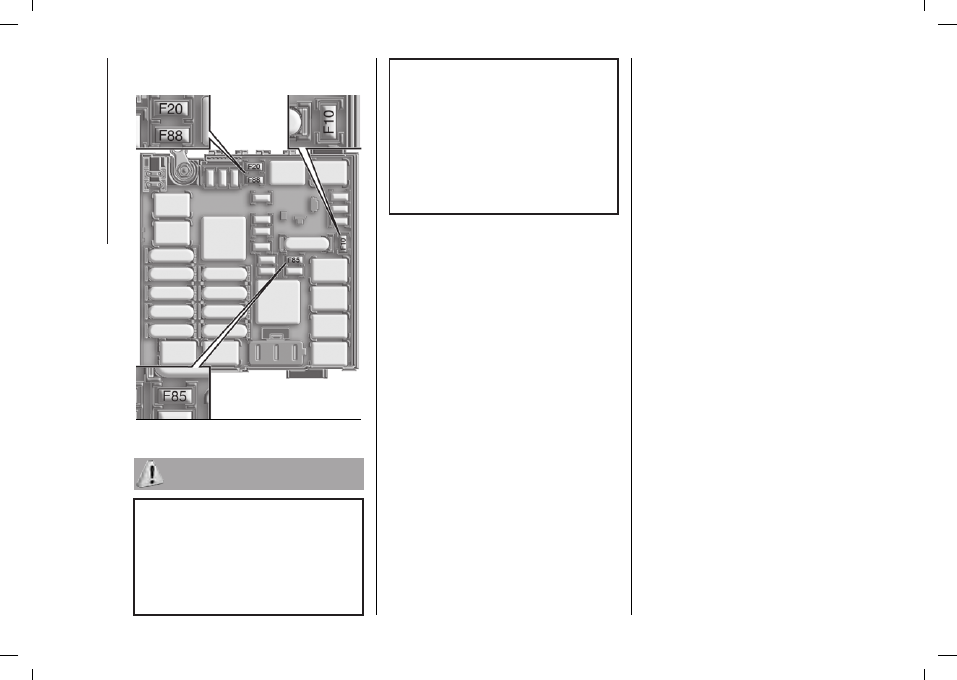

fusebox fig. 184 is located by the side

of the battery.

184

F0Y0072C

120)

For fuse replacement, contact a Fiat

Dealership.

121)

If the replaced fuse blows again,

contact a Fiat Dealership.

122)

Never replace a faulty fuse with metal

wires or anything else.

123)

Never replace a fuse with another

with a higher amp rating; RISK OF FIRE.

124)

If a general fuse (MEGA-FUSE, MIDI-

FUSE, MAXI-FUSE) blows contact a Fiat

Dealership.

125)

Before replacing a fuse, make sure

that the ignition key has been removed

and that all the other services are switched

off and/or disengaged.

126)

Contact Fiat Dealership if a safety

system (airbags, brakes), engine system

(engine, transmission) or steering system

general protection fuse blows.

151

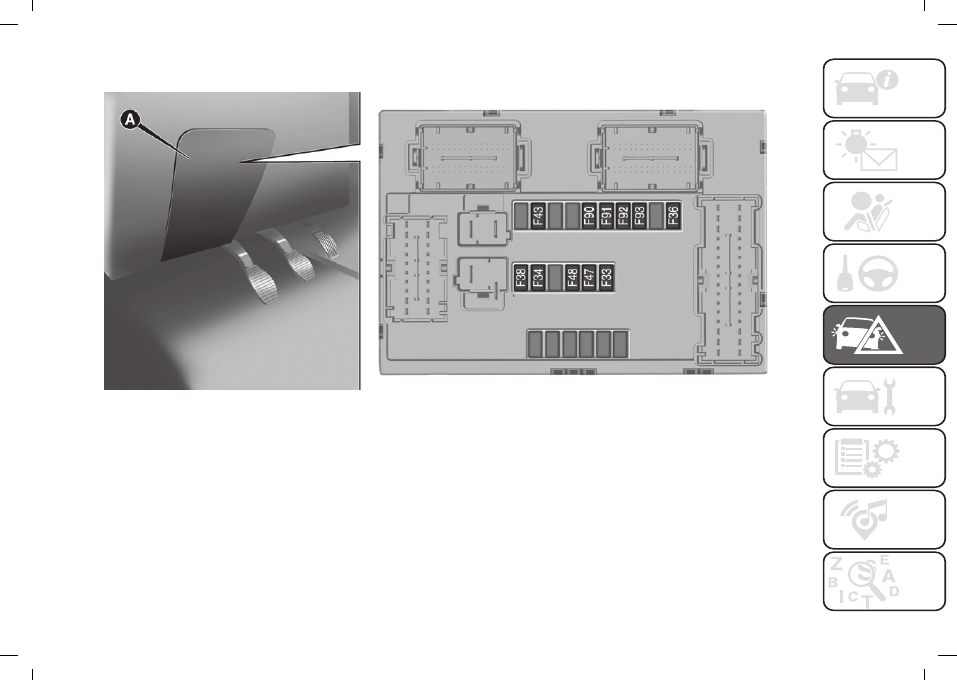

DASHBOARD FUSE BOX

The fusebox is located on the left side of the dashboard. To access the fuses, remove flap (A) fig. 185.

185

F0Y0280C

 IN AN EMERGENCY

152

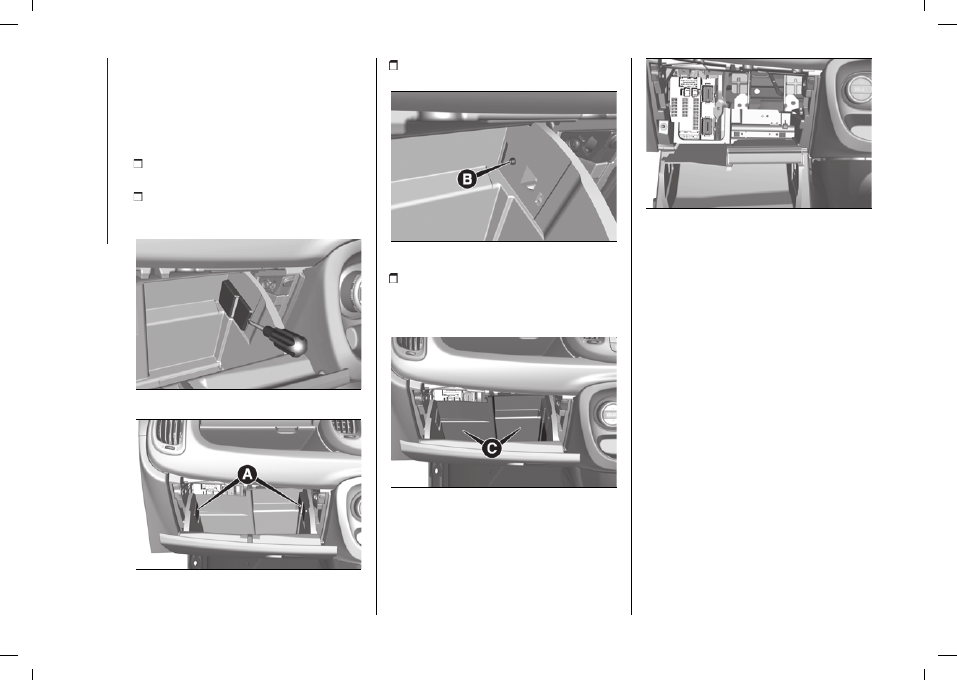

ACCESS TO

DASHBOARD FUSES

(right-hand drive

versions)

To access the fuses, proceed as

follows:

open the glove compartment

downwards;

use the screwdriver provided fig. 186

to remove the two side devices A

fig. 187;

186

F0Y0236C

187

F0Y0235C

press on the devices B fig. 188 at the

sides of the glove compartment;

188

F0Y0238C

pull the cover C fig. 189 towards

you to remove it. This makes the fuses

fig. 190 accessible, and the blown fuse

can be replaced.

189

F0Y0239C

After replacing the blown fuse, refit the

cover C and repeat the above steps in

reverse.

190

F0Y0237C

Take special care to position the

devices B correctly.

153

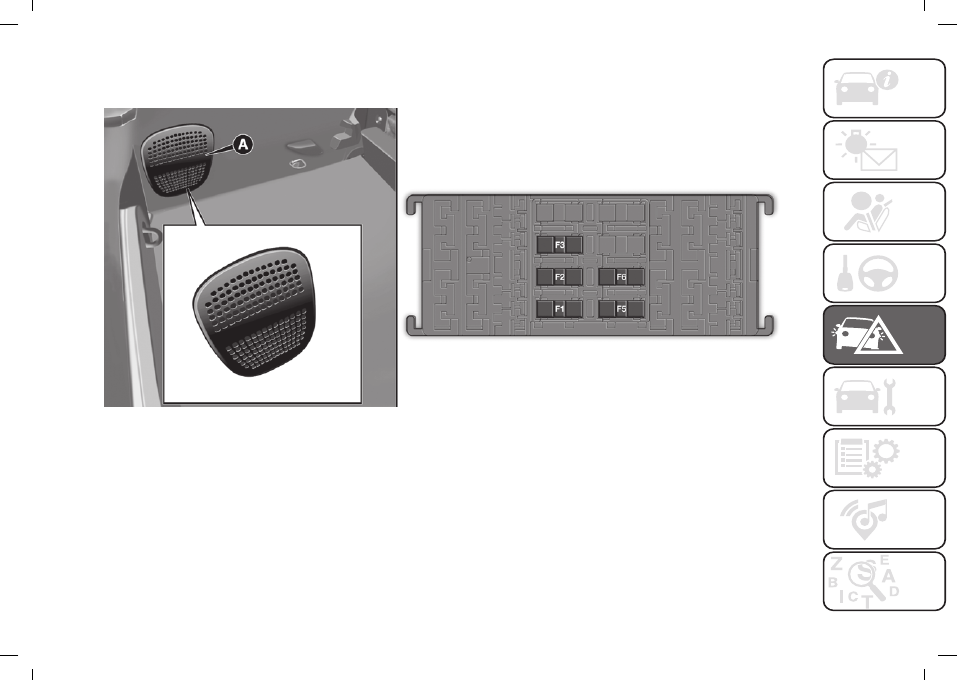

BOOT FUSEBOX

The fusebox is located on the left side of the luggage compartment. To access the fuses operate in the point shown by the

arrow and remove flap (A) fig. 191.

191

F0Y0177C

 IN AN EMERGENCY

154

ENGINE COMPARTMENT FUSE BOX

fig. 184

 

USERS

FUSE

AMPERE

Horn

F10

10

Heated rear window

F20

30

Cigar lighter/Front power socket

F85

15

USB charging port (for versions/markets, where provided);

F86

7.5

Door mirror defrosters

F88

7.5

155

DASHBOARD FUSE BOX

fig. 185

 

USERS

FUSE

AMPERE

Rear electric window (left side)

F33

20

Rear electric window (right side)

F34

20

Uconnect™

, rear courtesy lights (right and left)

F36

15

Central locking

F38

20

Two-way windscreen washer pump

F43

20

Front electric window (driver side)

F47

20

Front electric window (passenger side)

F48

20

Main beam headlight (left side)

F90

7.5

Main beam headlight (right side)

F91

7.5

Fog light (left side)

F92

7.5

Fog light (right side)

F93

7.5
