219

VERSION GVW

ENGINE

A

B

C

D

FIORINO

PANORAMA

M1

1860

1.4 Euro 6d Final

600

400

60

100

1785

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

1000

400

60

100

1925

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

1000

400

60

100

FIORINO

TREKKING N1

1785

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

1000

400

60

100

QUBO N1

1755

1.3 Multijet 80 HP Euro 6

1000

400

60

70

1.3 MultiJet 95 HP Euro

6

1000

400

60

70

1755 (*)

1.3 MultiJet (*)

600

400

60

70

QUBO

1690

1.4 Euro 6

600

400

60

70

1710

1.3 Multijet 80 HP Euro 6

1000

400

60

70

1.3 MultiJet 95 HP Euro

6

1000

400

60

70

QUBO

PANORAMA

M1

1740

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

1000

400

60

100

Note

For vehicles with tow hook: the vertical static load on the tow hook must be within the maximum permitted weight

declared for the vehicle.

 TECHNICAL SPECIFICATIONS

220

REFUELLING

 

1.4 Euro 6/ Euro

6d/ Euro 6d Final

1.4 Natural Power

Recommended fuels and original lubricants

litres

kg

litres

kg

Fuel tank (petrol):

45

–

45

–

Unleaded petrol with at least 95 R.O.N. (EN228

specifications)

including a reserve of:

6/7

–

6/7

–

Methane tank:

–

–

–

13

(approximately)

(*)

Methane for motor vehicles

Engine cooling system:

6.64

–

6.6

–

50% mixture of distilled water and

PARAFLU UP

(**)

Engine sump:

–

2.1

2.4

–

SELENIA K P.E.

(1.4 Euro 6/ Euro 6d/ Euro 6d

Final) /

SELENIA MULTIPOWER GAS 5W-40

(1.4

Natural Power)

Engine sump and filter:

–

2.25

2.6

–

Gearbox casing/differential:

–

1.5

–

1.5

TUTELA TRANSMISSION TECHNYX

Hydraulic power steering:

0.38

0.35

0.38

0.35

TUTELA TRANSMISSION GI/E

Hydraulic brake circuit:

–

0.50

–

0.5

TUTELA TOP 4/S

Windscreen and rear window washer

fluid reservoir:

3.0

–

3.0

–

Mixture of water and liquid

PETRONAS

DURANCE SC 35

(*) The amount of methane depends on the outside temperature, the supply pressure, the quality of the gas and the type of refuelling system.

Total cylinder volume about 77 litres.

(**) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLU UP and 40%

demineralised water.

IMPORTANT It should be remembered that when using a fuel such as methane the range is very variable because it also depends on the

temperature of the gas in the cylinder, as well as on driving conditions and vehicle maintenance. The methane actually heats up during the

refuelling and cools down whilst driving, undergoing variations in pressure that reduce the quantity that can be used. It should also be pointed

out that whilst the vehicle is being run in (up to around 3000 km) the fuel consumption may be higher than the figures given.

221

 

1.3 Multijet 80 HP Euro 6/ Euro

6d/ Euro 6d Final - 1.3 Multijet 95

HP Euro 6/ Euro 6d/ Euro 6d Final

Recommended fuels and original lubricants

litres

kg

Fuel tank:

45

–

Diesel for motor vehicles (EN590 Specification)

including a reserve of:

6/7

–

Engine cooling system:

7.6

–

50% mixture of distilled water and

PARAFLU UP

(*)

Engine sump:

3.7

3.13

SELENIA WR FORWARD

(Diesel engines without

UREA) (**) /

SELENIA ECO 2

(Diesel engines with

UREA)

Engine sump and filter:

3.9

3.30

Gearbox casing/differential:

1.84

1.6

TUTELA TRANSMISSION TECHNYX

Hydraulic power steering:

0.38

0.35

TUTELA TRANSMISSION GI/E

Hydraulic brake circuit:

–

0.5

TUTELA TOP 4/S

Windscreen and rear window washer fluid

reservoir:

3.0

–

Mixture of water and liquid

PETRONAS DURANCE

SC 35

(*) When the car is used in particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40% demineralised

water.

(**) For versions/markets, where provided

 TECHNICAL SPECIFICATIONS

222

FLUIDS AND LUBRICANTS

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the

requirements of the Service Schedule. Constant use of the prescribed lubricants guarantees the fuel consumption

and emission specifications. Lubricant quality is crucial for engine operation and duration.
RECOMMENDED PRODUCTS AND THEIR SPECIFICATIONS

42)

 

Use

Features

Specification

Original liquids and

lubricants

Applications /

Replacement frequency

Lubricants for petrol

engines

SAE 5W-40 ACEA C3.

FIAT 9.55535-S2

SELENIA K P.E.

Contractual Technical

Reference N

°

F603.C07

According to Scheduled

Servicing Plan

Lubricants for

petrol/methane engines

SAE 5W-40 ACEA C3.

FIAT 9.55535-T2

SELENIA

MULTIPOWER GAS

5W-40

Contractual

Technical Reference N

°

F922.E09

According to annual

maintenance and

inspection plan

Lubricants for diesel

engines with UREA

SAE 0W-20 ACEA C5.

FIAT 9.55535-DM1

SELENIA ECO2

Contractual Technical

Reference N

°

F049.C18

According to Scheduled

Servicing Plan

Lubricants for diesel

engines without UREA (*)

SAE 0W-30 ACEA C2.

9.55535-DS1

SELENA WR

FORWARD

Contractual

Technical Reference N

°

F842.F13

According to Scheduled

Servicing Plan

Lubricants and greases for

drive transmission

SAE 75W- 85 grade

synthetic lubricant.

9.55550-MX3

TUTELA

TRANSMISSION

TECHNYX

Contractual Technical

Reference N

°

F010.B05

Mechanical differentials

and gearboxes

223

Use

Features

Specification

Original liquids and

lubricants

Applications /

Replacement frequency

Lubricants and greases for

drive transmission

Molybdenum disulphide

grease, for use at high

temperatures.

N.L.G.I. consistency 1-2.

9.55580-GRAS II

TUTELA ALL STAR

Contractual Technical

Reference N

°

F702.G07

Wheel side constant

velocity joints

Low friction coefficient

grease for constant

velocity joints.

N.L.G.I. consistency 0-1.

9.55580-GRAS II

TUTELA STAR 700

Contractual Technical

Reference N

°

F701.C07

Differential side constant

velocity joints

Automatic transmission

lubricant.

Exceeding ATF DEXRON

III specifications.

FIAT 9.55550- AG2

TUTELA

TRANSMISSION GI/E

Contractual Technical

Reference N

°

F001.C94

Hydraulic power steering

Brake fluid

Synthetic fluid, NHTSA

no. 116 DOT 4, ISO

4925, SAE J-1704,

CUNA NC 956-01.

9.55597

or

MS.90039

TUTELA TOP 4/S

Contractual Technical

Reference N

°

F005.F15

Hydraulic brakes and

hydraulic clutch controls

Protective agent for

radiators

Red protective with

antifreeze action, based

on inhibited monoethyl

glycol with organic

formula.

Exceeds CUNA NC

956-16, ASTM D 3306

specifications.

9.55523

or

MS.90032

PARAFLUUP (**)

Contractual Technical

Reference N

°

F101.M01

Percentage of use: 50%

demineralised water 50%

PARAFLUUP

(***)

Fuel additive

Additive for diesel

antifreeze, protecting

diesel engines.

–

PETRONAS DURANCE

DIESEL ART

(****)

Contractual Technical

Reference N

°

F601.C06

To be mixed with diesel

(25 cc per 10 litres)

 TECHNICAL SPECIFICATIONS

224

Use

Features

Specification

Original liquids and

lubricants

Applications /

Replacement frequency

Windscreen/rear window

washer fluid

Mixture of alcohol, water

and surfactants CUNA

NC 956-II.

9.55522

or

MS.90043

PETRONAS DURANCE

SC 35

Contractual Technical

Reference N

°

F001.D16

To be used diluted or

undiluted in windscreen

washer/wiper systems

(*) For versions/markets where provided

(**) IMPORTANT Do not use fluids with different specifications for topping up or mixing.

(***) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of

PARAFLUUP

and 40%

demineralised water.

(****) Recommended product.

If lubricants conforming to the specific request are not available, products that meet the indicated specifications can be used to

top up; in this case optimal performance of the engine is not guaranteed.

For petrol engines running on methane, we recommend using the original product formulated specifically for this type of use.

The use of products with specifications below ACEA C3 - SAE 5W-40 could cause damage to the engine not covered by the

warranty.

42)

The use of products with different specifications than those indicated below could cause damage to the engine not covered by the

warranty.

225

FUEL CONSUMPTION AND CO2 EMISSIONS

The fuel consumption and CO2 emission figures declared by the manufacturer are determined on the basis of the type-approval

tests laid down by the applicable standards in the country where the vehicle is registered.

The type of route, traffic situations, weather conditions, driving style, general conditions of the vehicle, trim

level/equipment/accessories, climate control system, vehicle load, roof rack, other situations that affect aerodynamics or air

drag may lead to different fuel consumption levels than those measured. The fuel consumption will only become more regular

after driving the first 3000 km.

To find the specific fuel consumption and CO2 emission figures for this vehicle, please refer to the data in the Certificate of

Conformity, and the related documentation that accompanies the vehicle.

227

PRESCRIPTIONS FOR HANDLING THE VEHICLE AT THE END OF ITS

LIFE

Fiat has been committed for many years to safeguarding the environment through the constant improvement of its production

processes and manufacturing products that are increasingly "eco-compatible". To assure customers of the best possible

service in terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at

the end of their life, Fiat is offering their customers the opportunity of handing over their vehicle (*) at the end of its life without

incurring any additional costs.

The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any expenses

as a result of it having a zero or negative market value. In particular, in almost all European Union countries, until 1st January

2007, vehicles registered after 1st July 2002 will be collected free of charge, whilst from 2007 collection will be free of charge

irrespective of the year of registration as long as the vehicle contains its basic components (in particular, the engine and

bodywork) and has no additional waste.

To hand your vehicle over at the end of its life without extra cost, contact a Fiat Dealership or authorised collection and

scrapping centres. These centres have been carefully chosen to offer high quality service for the collection, treatment and

recycling of vehicles at their end of life, respecting the surrounding environment.

You can find further information on these collection and scrapping centres either from a Fiat or Fiat Commercial Vehicle

Dealership or by calling the freephone number 00800 3428 0000 or by going on the Fiat website.

(*) Vehicle for transporting passengers with a maximum of nine seats and a total permitted weight of 3.5 t.

 MULTIMEDIA

228

MULTIMEDIA

This chapter describes the main

functions of the radio which may be

fitted on the vehicle.

RADIO ...................................... 229
MOPAR

®

CONNECT.................. 240

OFFICIAL TYPE APPROVALS ...... 241

229

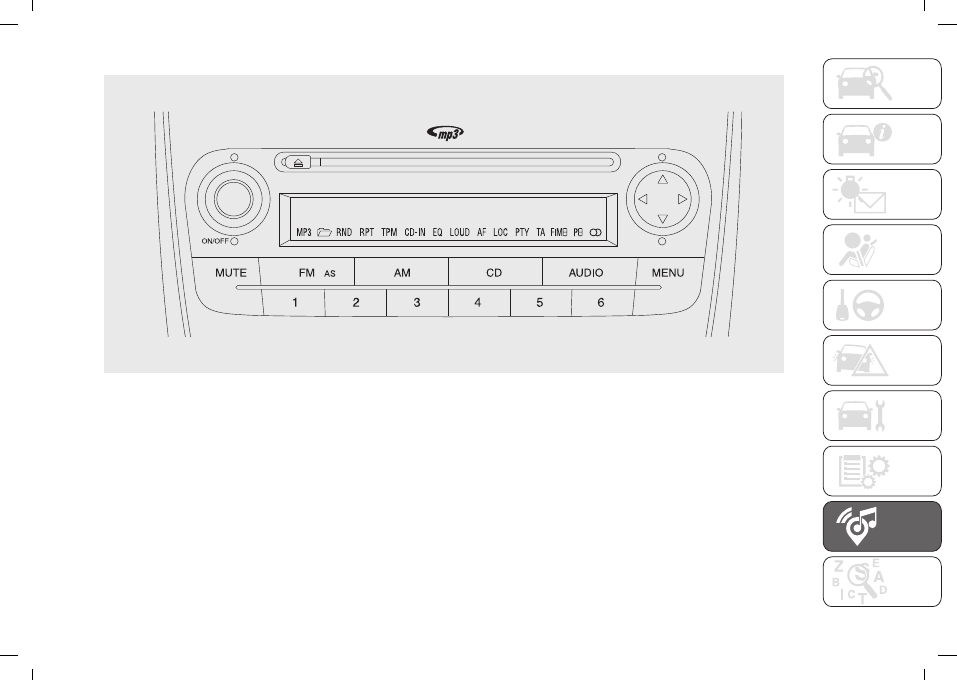

RADIO

(for versions/markets, where provided)

The radio has been designed according

to the specifications of the passenger

compartment, with a personalised

design matching the style of the

dashboard perfectly.

TIPS

Road safety

Please, learn how to use all different

radio functions (e.g. save stations)

before beginning to drive.

Reception conditions

Reception conditions change

constantly while driving. Reception may

be interfered with by the presence

of mountains, buildings or bridges,

especially when you are far away from

the broadcaster.

WARNING The volume may be

increased when receiving traffic

information and news.

172)

Care and maintenance

Only clean the cover with a soft, anti-

static cloth. Cleaning and polishing

products may damage the surface.
Do not use alcohol, petrol or their

derivatives to clean the display lens and

make sure that the radio is off during

cleaning.

ANTITHEFT PROTECTION

The radio is equipped with an anti-theft

protection system based on the

exchange of information between

the radio and the electronic control

unit (Body Computer) present on the

vehicle.
This system guarantees maximum

safety and prevents the secret code

from being entered each time the radio

power supply is disconnected.
If the check has a positive outcome,

the radio will start to function, whereas

if the comparison codes are not the

same or if the electronic control

unit (Body Computer) is replaced,

the device will ask the user to enter

the secret code according to the

procedure described in the paragraph

below.

Entering the secret code

When the radio is switched on, if the

secret code is requested, the display

will show the word "Code" for about 2

seconds followed by four dashes "- - -

-".
The secret code is made up of four

digits from 1 to 6, each corresponding

to one of the dashes.

To enter the first digit of the code,

press the button corresponding to the

pre-selected stations (from 1 to 6).
Enter the other code digits in the same

way.
If the four digits are not entered within

20 seconds, the display shows the text

"Enter code - - - -".
If this occurs, it is not considered an

incorrect code entry.
After entering the fourth digit (within 20

seconds), the car radio will work.
If an incorrect code is entered, the

radio will emit a sound and the display

shows the text "Radio blocked/wait" to

notify the user of the need to enter the

correct code.
Each time the user enters an incorrect

code, the waiting time will gradually

increase (1 min, 2 min, 4 min, 8

min, 16 min, 30 min,1h, 2h, 4h, 8h,

16h, 24h) up to a maximum of 24

hours. The waiting time will be shown

on the display with the text "Radio

blocked/wait". After the text has

disappeared it is possible to start the

code entering procedure again.

Car radio passport

This document certifies ownership of

the car radio. The car radio passport

shows the radio model, serial number

and secret code.

 MULTIMEDIA

230

WARNING Keep the radio passport in

a safe place so that you can give the

information to the relevant authorities

if the radio is stolen. In case of loss of

the car radio passport, contact the Fiat

Dealership, taking an ID document and

the vehicle ownership documents.

PROVISION

The system consists of:

radio supply leads;

front door panel speaker cables;

rear speaker cables (on the side of

the parcel shelf) (for versions/markets,

where provided);

radio housing;

antenna wires.

SYSTEM TECHNICAL

SPECIFICATIONS

The system consists of:

radio supply leads;

front door panel speaker cables;

rear speaker cables (on the side of

the parcel shelf) (for versions/markets,

where provided);

2 tweeter located on rear-view mirror

trim;

2 mid-woofer Ø130 mm located on

the door;

rear speakers (optional, for

versions/markets, where provided);

2 full-range Ø100 mm speakers

located on the parcel shelf;

anti-theft protection system;

aerial;

radio with CD MP3 player.

172)

If the volume is too loud this could

be dangerous for the driver and for

passengers when driving in traffic. Always

adjust the volume so that you can still hear

background noises.

231

QUICK REFERENCE GUIDE

260

F0T0016

 MULTIMEDIA

232

General functions

 

Button

Functions

Mode

ON/OFF

Switching on

Short button/knob press

Switching off

Long button/knob press

Volume adjustment

Left/right button/knob rotation

MUTE

Volume activation/deactivation (Mute/Pause)

Brief button press

FM AS

FM1, FM2, FM Autostore radio source selection

Brief cyclical button press

AM

MW1, MW2 radio source selection

Brief cyclical button press

CD

Selction of radio/CD/CD CHANGER source

Brief cyclical button press

AUTO

Audio adjustments: low tones (BASS), high tones

(TREBLE), RH/LH balance (BALANCE), front/rear

balance (FADER)

Menu activation: push button briefly Adjustment type

selection:

press buttons

or

.

Adjusting the settings:

press buttons

or

.

MENU

Advanced functions adjustment

Menu activation: push button briefly Adjustment type

selection:

press buttons

or

.

Adjusting the settings:

press buttons

or

.

233

Radio functions

 

Button

Functions

Mode

Radio station search:

Automatic search

Manual search

Automatic search:

press buttons

or

(hold the button down for

fast forward).

Manual search:

press buttons

or

(hold the button down for

fast forward).

1 2 3 4 5 6

Store current radio station

Long button press for memory preset from 1 to 6

Stored station recall

Brief button press for memory preset from 1 to 6

CD functions

Button

Functions

Mode

CD ejection

Brief button press

Play previous/next track

Short press of buttons

or

Fast forwarding/rewinding CD track

Long press of buttons

or

Playing previous/next folder (for CD-MP3)

Playing previous/next folder (for CD CHANGER)

Short press of buttons

or

 MULTIMEDIA

234

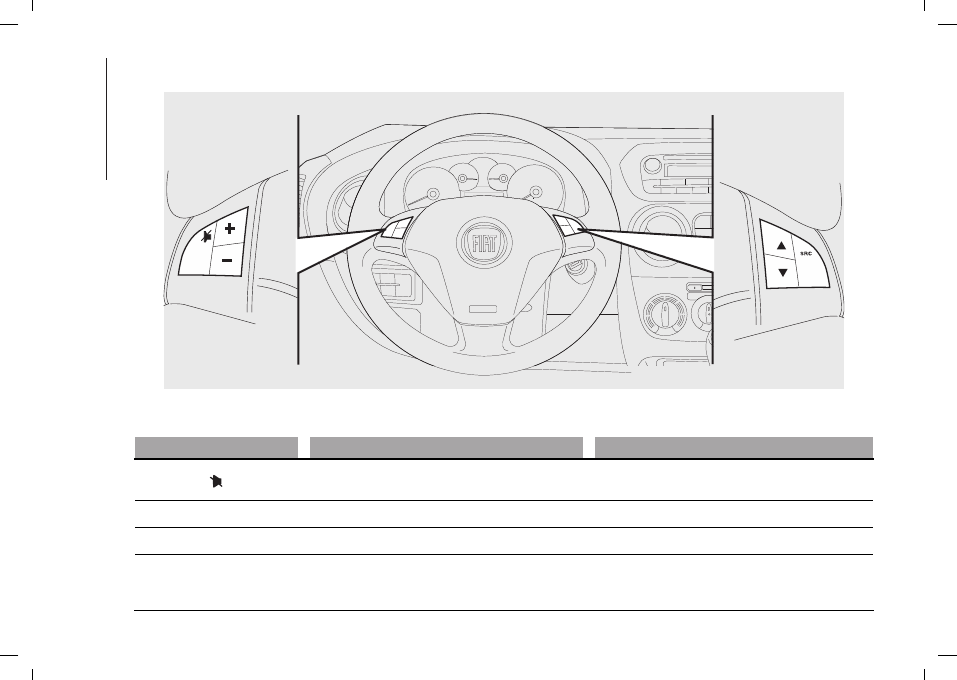

STEERING WHEEL CONTROLS

(for versions/markets, where provided)

F0T0297m

261

F0T0297

  

Button

Functions

Mode

AudioMute switching on/off (Radio mode) or Pause

function (MP3 mode)

Brief button press

+

Increasing volume

Button press

–

Decreasing volume

Button press

SRC

Radio frequency range selection (FM1, FM2, FMT,

FMA, MW) and listening sources (Radio - CD - MP3

- CD CHANGER)

Button press

235

Button

Functions

Mode

Radio: recall programmed stations (from 1 to 6)

CD/CD MP3/CD CHANGER: selection of next track

Button press

Radio: pre-selected station (from 1 to 6) recall

CD/CD MP3/CD CHANGER: previous track

selection

Button press
