203

TRANSMISSION

 

Versions

Transmission

Clutch

Traction

1.4 Euro 6/Euro 6d/Euro 6d Final

Five forward gears and

reverse with

synchronizers for

forward gear

engagement

Mechanical control (1.4

versions)/Hydraulic

control (Multijet versions)

Front

1.4 Natural Power

1.3 16V Multijet Euro 6/Euro 6d/Euro 6d Final

 TECHNICAL SPECIFICATIONS

204

BRAKES

 

Versions

Front service brakes

Rear service brakes

Parking brake

1.4 Euro 6/Euro 6d/Euro 6d Final

Disc

Drum

Control by hand lever,

working on rear brakes

1.4 Natural Power

1.3 16V Multijet 80 HP Euro 6/Euro 6d/Euro 6d Final

1.3 16V Multijet 95 HP Euro 6/Euro 6d/Euro 6d Final

WARNING Water, ice and salt spread on the roads may deposit on the brake discs reducing braking efficiency the first time the

brakes are applied.

205

SUSPENSION

 

Versions

Front

Rear

1.4 Euro 6/Euro 6d/Euro 6d Final

McPherson independent wheels

Torsion beam

1.4 Natural Power

1.3 16V Multijet 80 HP Euro 6/Euro 6d/Euro 6d Final

1.3 16V Multijet 95 HP Euro 6/Euro 6d/Euro 6d Final

 TECHNICAL SPECIFICATIONS

206

STEERING

 

Versions

Kerb-to-kerb turning circle (m)

Type

1.4 Euro 6/Euro 6d/Euro 6d Final

9.95

Rack and pinion with hydraulic power

steering (for versions/markets, where

provided)

1.4 Natural Power

10.55

1.3 16V Multijet 80 HP Euro 6/Euro 6d/Euro 6d Final

9.95

1.3 16V Multijet 95 HP Euro 6/Euro 6d/Euro 6d Final

207

WHEELS

RIMS AND WHEELS

Pressed steel or alloy rims. Tubeless

radial carcass tires. All approved tyres

are listed in the registration document.

WARNING If there are any

discrepancies between the Owner

Handbook and the registration

document, take the information from

the latter. To ensure driving safety,

ensure that tyres of the same make

and type are fitted on all wheels.

WARNING Do not use air chambers

with tubeless tyres.

SPARE WHEEL

170)

Pressed steel rim.
Tubeless tyre.

WHEEL GEOMETRY

Front wheels toe-in measured between

rims: -1

±

1 mm.

The values refer to the vehicle in

running order.

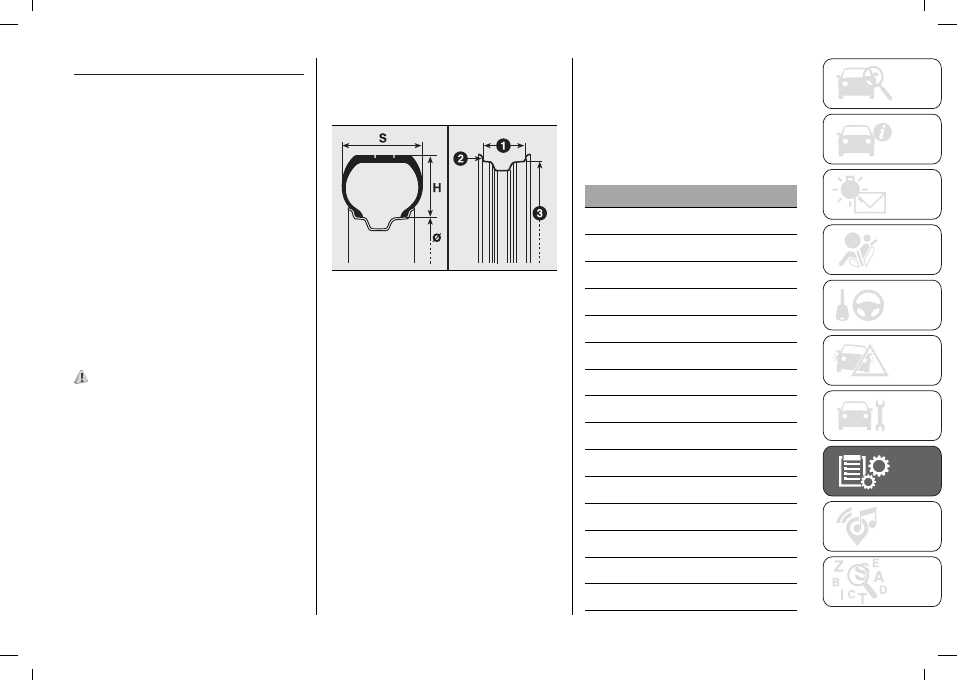

CORRECT READING OF

THE TYRE

Example: 185/65 R 15 88T (see

fig. 253)

253

F0T0014

185

Nominal width (S, distance in mm

between sides)

65

Height/width ratio (H/S), expressed

as a percentage

R

Radial tyre

15

Rim diameter in inches (Ø)

88

Load rating (capacity)

T

Maximum speed rating

Maximum speed index
Q

up to 160 km/h

R

up to 170 km/h

S

up to 180 km/h

T

up to 190 km/h

U

up to 200 km/h

H

up to 210 km/h

V

up to 240 km/h

W

up to 270 km/h

Y

up to 300 km/h

Maximum speed index for snow

tyres
QM + S

up to 160 km/h

TM + S

up to 190 km/h

HM + S

up to 210 km/h

Load index (capacity)

Load index (capacity)

60

= 250 kg

84

= 500 kg

61

= 257kg

85

= 515 kg

62

= 265 kg

86

= 530 kg

63

= 272kg

87

= 545 kg

64

= 280 kg

88

= 560 kg

65

= 290 kg

89

= 580 kg

66

= 300 kg

90

= 600 kg

67

= 307 kg

91

= 615 kg

68

= 315 kg

92

= 630 kg

69

= 325 kg

93

= 650 kg

70

= 335 kg

94

= 670 kg

71

= 345 kg

95

= 690 kg

72

= 355 kg

96

= 710 kg

73

= 365 kg

97

= 730 kg

74

= 375 kg

98

= 750 kg

 TECHNICAL SPECIFICATIONS

208

Load index (capacity)

75

= 387 kg

99

= 775 kg

76

= 400 kg

100

= 800 kg

77

= 412 kg

101

= 825 kg

78

= 425 kg

102

= 850 kg

79

= 437 kg

103

= 875 kg

80

= 450 kg

104

= 900 kg

81

= 462 kg

105

= 925 kg

82

= 475 kg

106

= 950 kg

83

= 487 kg

CORRECT READING OF

THE RIM CODE

Example: 6J x 15 H2 ET 44 (see

fig. 253)
6

width of the rim in inches (1).

J

rim drop centre outline (side

projection where the tyre bead rests)

(2).

15

fitting diameter in inches

(corresponds to the diameter of the tyre

to be fitted) ((3) = Ø).

H2

shape and number of "humps"

(circumference measurement which

keeps the bead of tubeless tyres in

position on the rim).

ET 44

: wheel camber (distance

between the disc/rim supporting plane

and the wheel rim centre line).

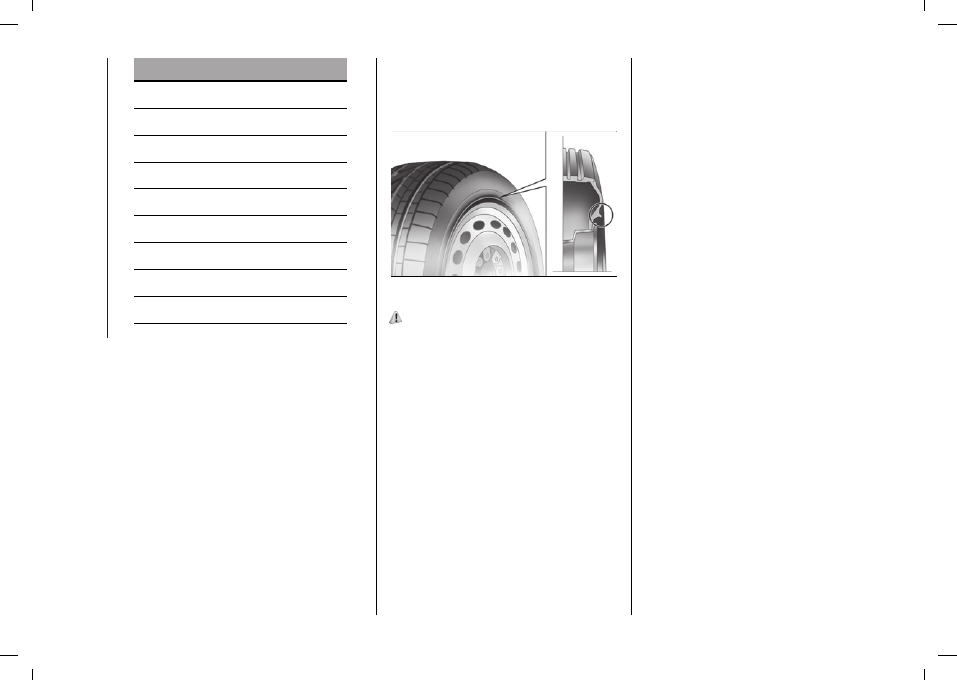

RIM PROTECTOR TYRES

254

F0S0351

171)

209

170)

Never use the space-saver spare wheel for more than strictly necessary and never exceed 80 km/h. On the space-saver wheel there is

an orange label, summarising the main warnings regarding usage restrictions. Never remove or cover the label. Warning! For temporary use

only! 80 km/h max.! Replace by standard wheel as soon as possible.

171)

Do not fit wheel cups when using integral cups fixed (with springs) to the steel rim and tyres other than factory-fitted tyres provided with

Rim Protector fig. 254. Use of unsuitable tyres and wheel caps may cause sudden decrease of tyre pressure.

 TECHNICAL SPECIFICATIONS

210

RIMS AND TYRES PROVIDED

Versions

Rims

Tyres provided

Snow tyres

Spare wheel (*)

Rim

Tyre

1.4 Euro 6/Euro 6d

6J x 15 H2 ET44

185/65 R15 92T XL

185/65 R15 92T

6J x 15 H2 ET44

185/65 R15

6J x 15 H2 ET44

195/65 R15 91H (**)

–

6J x 15 H2 ET44

195/65 R15 91H (**)

6J x 16 H2 ET45

195/55 R16 91H XL

–

6J x 15 H2 ET44

185/65 R15

1.4 Euro 6d Final

6J x 15 H2 ET44

185/65 R15 92T XL

185/65 R15 92T

6J x 15 H2 ET44

185/65 R15

6J x 15 H2 ET44

195/65 R15 91H (**)

–

6J x 15 H2 ET44

195/65 R15 91H (**)

6J x 16 H2 ET45

195/55 R16 91H XL

–

6J x 15 H2 ET44

185/65 R15

1.4 Natural Power

6J x 15 H2 ET44

185/65 R15 92T XL

185/65 R15 92T

–

–

6J x 15 H2 ET44

195/65 R15 91H (**)

–

–

–

6J x 16 H2 ET45

195/55 R16 91H XL

–

–

–

1.3 16V Multijet

Euro 6/Euro 6d

6J x 15 H2 ET44

185/65 R15 92T XL

185/65 R15 92T

6J x 15 H2-ET44

185/65 R15

6J x 15 H2 ET44

195/65 R15 91H (**)

–

6J x 15 H2-ET44

195/65 R15 91H (**)

6J x 16 H2 ET45

195/55 R16 91H XL

–

6J x 15 H2 ET44

185/65 R15

1.3 16V Multijet

Euro 6d Final

6J x 15 H2 ET44

185/65 R15 92T XL

185/65 R15 92T

6J x 15 H2 ET44

185/65 R15

6J x 15 H2 ET44

195/65 R15 91H (**)

–

6J x 15 H2 ET44

195/65 R15 91H (**)

6J x 1 6H2 ET45

195/55 R16 91H XL

–

6J x 15 H2 ET44

185/65 R15

(*) (for versions/markets, where provided)

(**) The size is certified and only allowed for BRIDGESTONE ECOPIA EP150 tyres

211

COLD TYRE INFLATION PRESSURE (bar)

Size

TYRES PROVIDED

SPARE

WHEEL (*)

No load

Medium load

Full load

Front

Rear

Front

Rear

Front

Rear

185/65 R15 (**)

2.3

2.1

2.3

2.1

2.3/2.6 (

°

)

2.5/2.7 (

°

)

2.5

195/65 R15 (**)

(***)

2.3

2.2

2.3

2.2

2.3

2.5

195/55 R16 (**)

2.3

2.2

2.3

2.2

2.4 / 2.3 (****)

2.4 / 2.5 (****)

(*) (for versions/markets, where provided)

(**) The indicated pressure is aimed at comfort. To privilege fuel efficiency, the tyre pressure can be increased to a maximum of 2.9 bar on the

front tyres and 2.7 bar on the rear tyres when unladen or with a medium or full load.

(***) The size is certified and allowed only for BRIDGESTONE ECOPIA EP150 tyres.

(****) Fiorino and Qubo 1.4 Natural Power versions only

(

°

) For the Turkey Market.

When the tires are warm, the inflation pressure should be + 0.3 bar in relation to the recommended figure. However, recheck

that the value is correct with the tyre cold.

With snow tyres, add +0.2 bar to the pressure value prescribed for standard tyres.

When running at speeds over 160 km/h, inflate tyres at full-load pressures.

 TECHNICAL SPECIFICATIONS

212

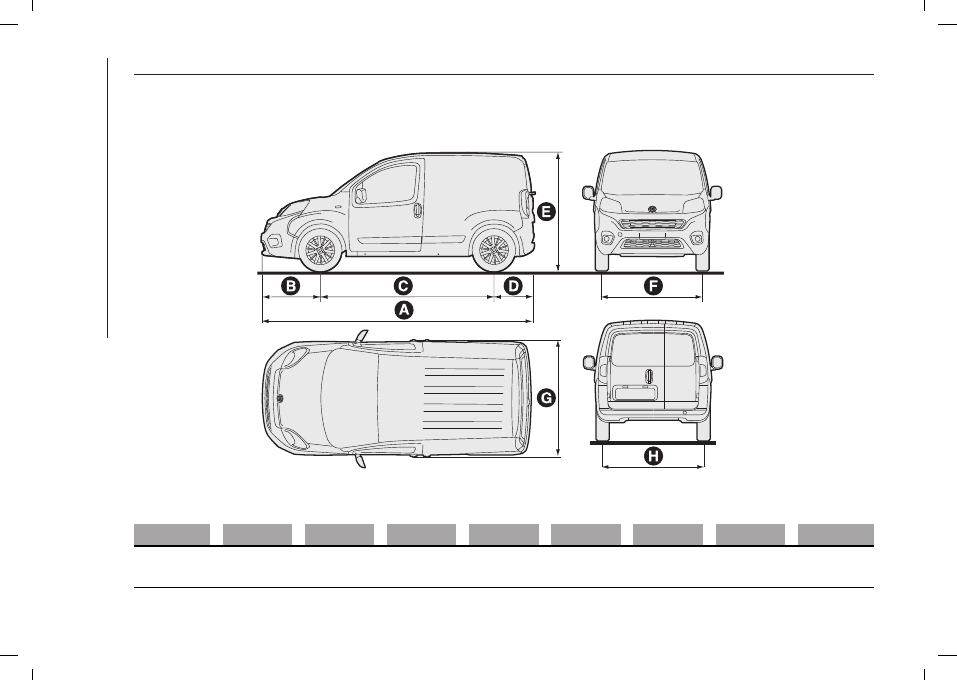

DIMENSIONS

Fiorino versions

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres.
Height is measured with vehicle unladen

255

F0T0160

 

A

B

C

D

E

F

G

H

Cargo

versions

3957

854

2513

590

1721/1782

(*)

1469

1716

1465

213

A

B

C

D

E

F

G

H

Cargo

Adventure

versions

3957

854

2513

590

1742/1803

(*)

1464

1716

1465

Cargo

Trekking

Versions

3970

854

2513

603

1721/1782

(*)

1469

1716

1465

(*) With roof bars (for versions/markets where provided)

 TECHNICAL SPECIFICATIONS

214

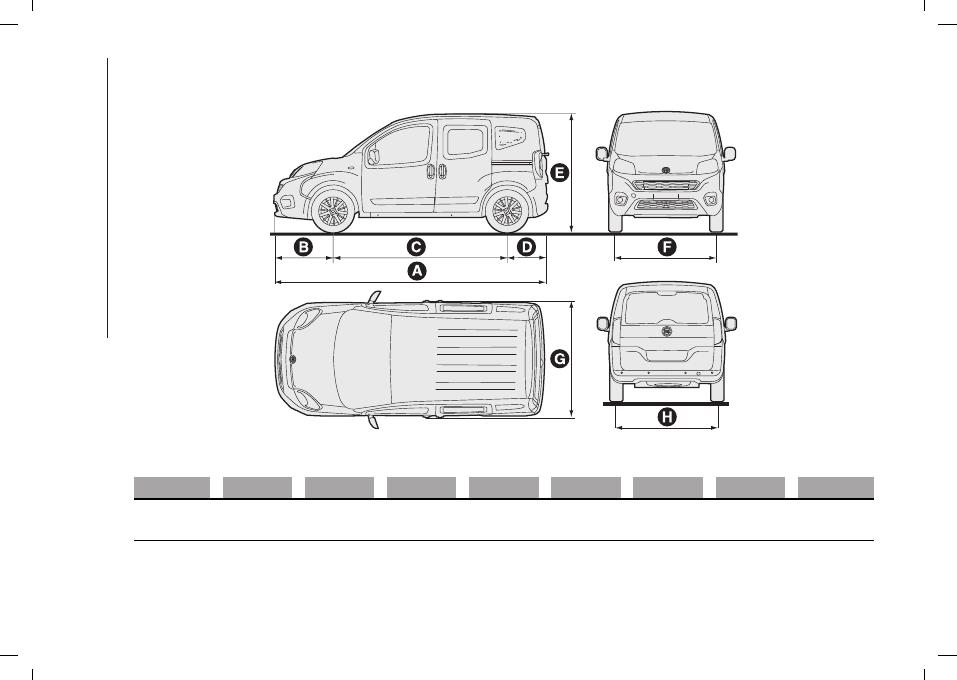

Qubo versions

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres.
Height is measured with vehicle unladen

256

F0T0301

 

A

B

C

D

E

F

G

H

Qubo versions

3957/3959

(**)

854/855 (**)

2513

590/591 (**)

1735/1803

(*)

1462

1716

1464

215

A

B

C

D

E

F

G

H

Qubo

Trekking

versions

3971

854

2513

604

1742/1810

(*)

1464

1716

1465

(*) With roof bars (for versions/markets, where provided)

(**) Natural Power versions

 TECHNICAL SPECIFICATIONS

216

PERFORMANCE

Top speed permitted after initial period of use (km/h).

 

Versions

km/h

1.4 Euro 6/Euro 6d

157 (*) /155 (**)

1.4 Euro 6d Final

155

1.4 Natural Power

155 (***)/149 (****)

1.3 Multijet 80 HP Euro 6/Euro 6d/Euro

6d Final

162 (*) /161 (**)

1.3 Multijet 95 HP Euro 6/Euro 6d/Euro

6d Final

167

(*) Fiorino Cargo versions

(**) Fiorino Combi and Qubo versions

(***) Running on petrol

(****) Running on methane

217

WEIGHTS AND

LOADS

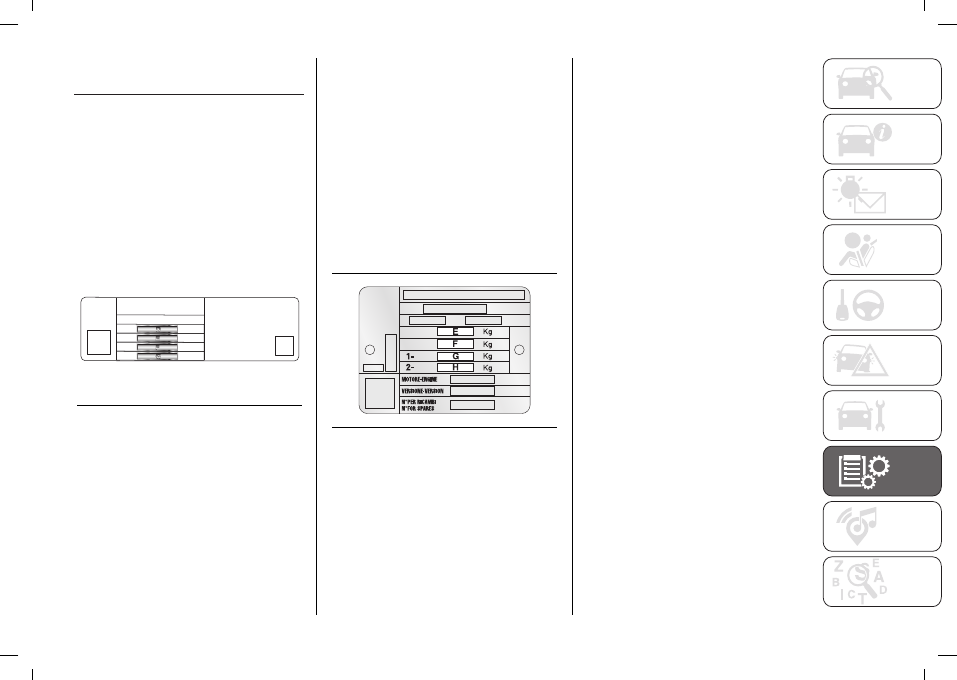

To identify the weights and loads for

your vehicle, refer to the plate shown in

fig. 257 or (for markets/versions, where

provided) in fig. 258 and described in

the "Vehicle identification number (VIN)

plate" chapter or refer to the vehicle

registration certificate showing the

type-approved weights (for markets,

where provided).

XXX

XXX

XXX

VERSIONE-VERSION

N° PER RICAMBI
N° FOR SPARES

MADE IN TURKEY

XXXX

xxx

MOTORE-ENGINE CODICE COLORE/PAINT

2 -

1 -

Kg

Kg

Kg

Kg

XXXXXXXXXXXX

257

F0V0726

D

Maximum permitted weight of fully

laden vehicle (GVW).

E

Maximum permitted weight of fully

laden vehicle (GVW) plus trailer. If there

is no value in the field or if there is a

dash, it means that the vehicle cannot

tow.

F

Maximum permitted weight on first

front axle.

G

Maximum permitted weight on

second rear axle.

To calculate the towable weight with

a braked trailer, take the difference

between values (E) and (D) shown on

the plate.

E.g.: E= 6000 kg - D= 3500 kg

Braked trailer=2500 kg

Do not exceed the

indicated trailer and towable weights.

Comply with the vehicle

towing capacities.

The tables show the towable weight for

engine version.

(For versions/markets, where provided)

258

F0T0245

E

Maximum permitted weight of vehicle

fully laden (GVW)

F

Maximum permitted weight of fully

laden vehicle (GVW) plus trailer. If there

is no value in the field or if there is a

dash, it means that the vehicle cannot

tow

G

Maximum permitted weight on first

front axle

H

Maximum permitted weight on

second rear axle

To calculate the towable weight with

a braked trailer, take the difference

between values F and E shown on the

plate.

E.g.: F= 6000 kg - E= 3500 kg

Braked trailer=2500 kg

IMPORTANT Do not exceed the

indicated trailer and towable weights.

IMPORTANT Comply with the vehicle

towing capacities. The tables show the

towable weight for engine version.

 TECHNICAL SPECIFICATIONS

218

TOWABLE WEIGHTS (kg)

Key

:

A

= TOWABLE WEIGHT

B

= UNBRAKED TRAILER

C

= LOAD ON TOW HOOK

D

= LOAD ON ROOF

N1

= goods carrier

M1

= people carrier

 

VERSION GVW

ENGINE

A

B

C

D

FIORINO

CARGO

1620

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

1000

400

60

100

1820

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

1000

400

60

100

1905

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

1000

400

60

100

FIORINO

COMBI N1

1795

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

600

400

60

100

1885

1.3 Multijet 80 HP Euro

6d Final

1.3 Multijet 95 HP Euro

6d Final

1000

400

60

100
