 SERVICING AND MAINTENANCE

154

Thousands of miles

18

36

54

72

90

108

Thousands of kilometres

30

60

90

120

150

180

Years

2

4

6

8

10

12

Check cleanliness of sliding side door lower guides (or every 6 months)

Check handbrake lever travel and adjust, if necessary

Check condition and wear of front disc brake pads and operation of pad wear indicator

Check rear drum brake lining condition and wear

Visually inspect condition of the accessory drive belt(s)

Check tension of accessory drive belt (versions without automatic tensioner)

Change engine oil and replace oil filter (or every 24 months)

Replace timing belt (1.6 Multijet version) (2)

Replace accessory drive belt(s) (3)

Replace fuel filter cartridge (4)

Replace air cleaner cartridge

Change brake fluid (or every 24 months)

Replace passenger compartment filter (or every 24 months)

(1) Only ever use the fluids shown in the handbook for topping up, and only after checking that the system is intact.

(2) Irrespective of the mileage, the timing drive belt must be changed every 4 years for heavy-duty use (cold climates, town use, long periods

of idling) or at least every 5 years.

(3) The maximum mileage is 120,000 km. The belt must be replaced every 6 years, regardless of distance travelled. If the vehicle is used in

heavy conditions (dusty areas, especially severe weather conditions, very low or very high temperatures for extended periods, urban driving,

long periods of idling), the maximum mileage is 60,000 km. The belt must be replaced every 4 years regardless of the mileage

(4) When refuelling the vehicle with a quality below the relevant European specification, this filter must be replaced every 35,000 km.

155

DIESEL VERSIONS WITH DPF (1.3 MultiJet - 1.6 MultiJet)

WARNING Once you have carried out the last intervention in the table, continue with the scheduled servicing, maintaining the

frequency indicated in the plan by marking each operation with a dot or dedicated note.

Warning: simply restarting the maintenance from the start of the plan may cause the allowed interval to be exceeded for some

operations!

 

Thousands of miles

21

42

63

84

105

Thousands of kilometres

35

70

105

140

175

Years

2

4

6

8

10

Check battery charge status and possibly recharge

Check tyre condition/wear and adjust pressure, if necessary; check the condition/expiry

date of the “Fix&Go Automatic” repair kit (for versions/markets, where provided)

Check operation of lighting system (headlamps, direction indicators, hazard warning lights,

luggage compartment, passenger compartment, glove compartment, instrument panel

warning lights, etc.)

Check and, if necessary, top up fluid levels (engine coolant, brake / hydraulic clutch fluid,

windscreen washer, battery, and if present, additive for emissions

–

UREA) (1)

Check and top up transmission oil level (1.6 Multijet 90 HP with Comfort-matic and

Dualogic™

transmission)

Check exhaust emissions/smokiness

Use the diagnosis socket to check supply/engine management systems operation,

emissions and, for versions/markets, where provided, engine oil degradation (8)

Visually inspect condition of: exterior bodywork, underbody protection, pipes and hoses

(exhaust - fuel system - brakes), rubber elements (boots, sleeves, bushes, etc.)

Check the position/wear of the windscreen/rear window wiper blades (where provided)

 SERVICING AND MAINTENANCE

156

Thousands of miles

21

42

63

84

105

Thousands of kilometres

35

70

105

140

175

Years

2

4

6

8

10

Check operation of windscreen washer/wiper, adjust jets

Check cleanliness of bonnet locks, and cleanliness and lubrication of linkages

Check cleanliness of sliding side door lower guides (7)

Check handbrake lever travel and adjust, if necessary

Check condition and wear of front disc brake pads and operation of pad wear indicator

Check rear drum brake lining condition and wear

Visually inspect the condition of the accessory drive belt(s) (3)

Check accessory drive belt tensioning (versions without automatic tensioner)

Inspect the conditions of toothed timing drive belt

Check manual gearbox oil (version 1.3 Multijet)

Change engine oil and replace oil filter

(2)

Replace toothed timing drive belt (1.6 MultiJet versions)

(3)

Replace accessory drive belt/s

(3)

Replace fuel filter cartridge (4)

Replace air cleaner cartridge (5)

Change the brake fluid

(6)

Replace passenger compartment filter (5)

157

Thousands of miles

21

42

63

84

105

Thousands of kilometres

35

70

105

140

175

Years

2

4

6

8

10

Replace low-pressure EGR filter

(9)

(1) Only ever use the fluids shown in the handbook for topping up, and only after checking that the system is intact.

(2) The actual frequency for changing the oil and replacing the engine oil filter depends on the vehicle usage conditions and is signalled by

the warning light or message (where provided) on the instrument panel (see "Warning lights and messages" chapter). In any case, it must

never exceed 24 months. Change engine oil and filter every 12 months if the vehicle is driven mainly in towns.

(3) Areas that are not dusty: recommended maximum distance 120,000 km. The belt must be replaced every 5 years, regardless of distance

travelled. Dusty areas and/or heavy conditions (cold climates, urban driving, long periods of idling): the recommended maximum distance is

60,000 km. The belt must be replaced every 4 years, regardless of distance travelled.

(4) When refuelling the vehicle with a quality below the relevant European specification, this filter must be replaced every 20,000 km.

(5) If the vehicle is used in dusty areas, this filter should be replaced every 20,000 km.

(6) The brake fluid replacement has to be done every two years, irrespective of the mileage.

(7) If the vehicle is used in dusty areas, this check should be carried out every 6 months.

(8) If the “remaining percentage of efficient engine oil” detected by the vehicle diagnostics is lower than or equal to 20%, it is advisable to

replace the engine oil and engine filter in order to avoid another service operation after a short time.

(9) Replace at least every 120,000 km, regardless of the actual operating time.

 SERVICING AND MAINTENANCE

158

REGULAR CHECKS

Every 1,000 km or before long

journeys, check and, if necessary, top

up:

engine coolant level;

brake fluid level;
check and top up AdBlue® (UREA)

diesel emissions additive level;

(for versions/markets, where provided);

windscreen washer fluid level;

tyre inflation pressure and condition;

operation of lighting system

(headlights, direction indicators, hazard

warning lights, etc.);

operation of screen washer/wiper

system and positioning/wear of

windscreen/rear screen wiper blades

(for versions/markets where provided);

Every 3,000 km check and top up if

required: engine oil level.

DEMANDING

VEHICLE USE

If the vehicle is mostly used in one of

the following conditions:

towing a trailer or caravan;

dusty roads;

short, repeated journeys (less

than 7-8 Km) at sub-zero outdoor

temperatures;

engine often idling or driving long

distances at low speeds or long

periods of inactivity;

the following checks must be carried

out more often than indicated in the

Scheduled Servicing Plan:

check front disc brake pad condition

and wear;

check cleanliness of bonnet

and luggage compartment locks,

cleanliness and lubrication of linkage;

visually inspect conditions of:

engine, gearbox, transmission,

pipes and hoses (exhaust/fuel

system/brakes) and rubber elements

(gaiters/sleeves/bushes, etc.);

check battery charge and battery

fluid level (electrolyte);

visually inspect conditions of the

accessory drive belts;

check and, if necessary, change

engine oil and replace oil filter;

top-up level of AdBlue® (UREA)

diesel emissions additive (for

versions/markets, where provided),

when the warning light or the message

appears on the instrument panel;

check and, if necessary, replace

pollen filter;

replacement of air cleaner cartridge

every 15,000 km.

159

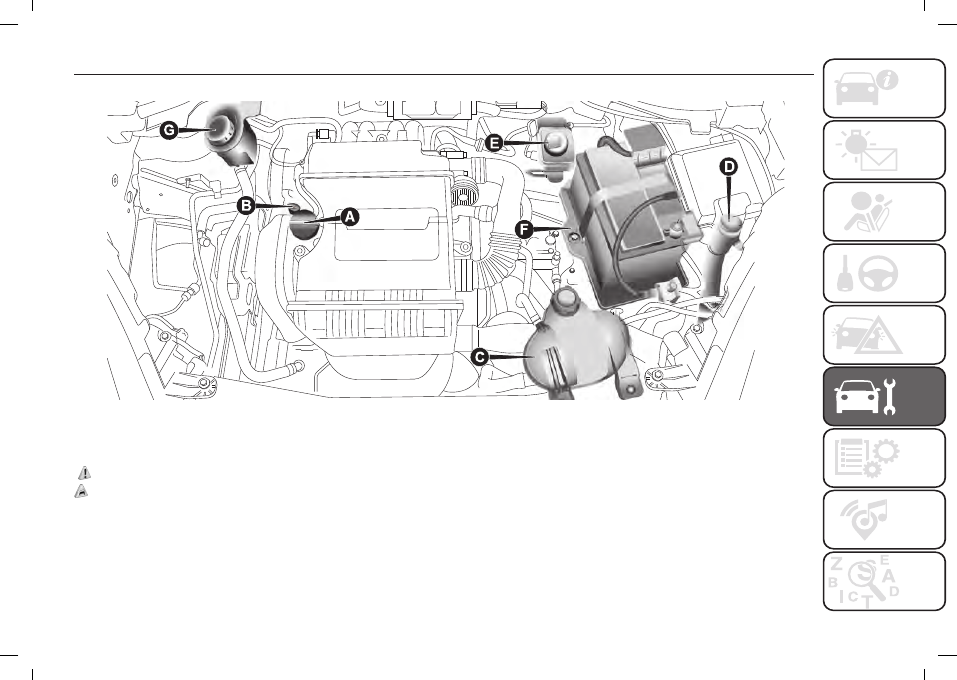

ENGINE COMPARTMENT

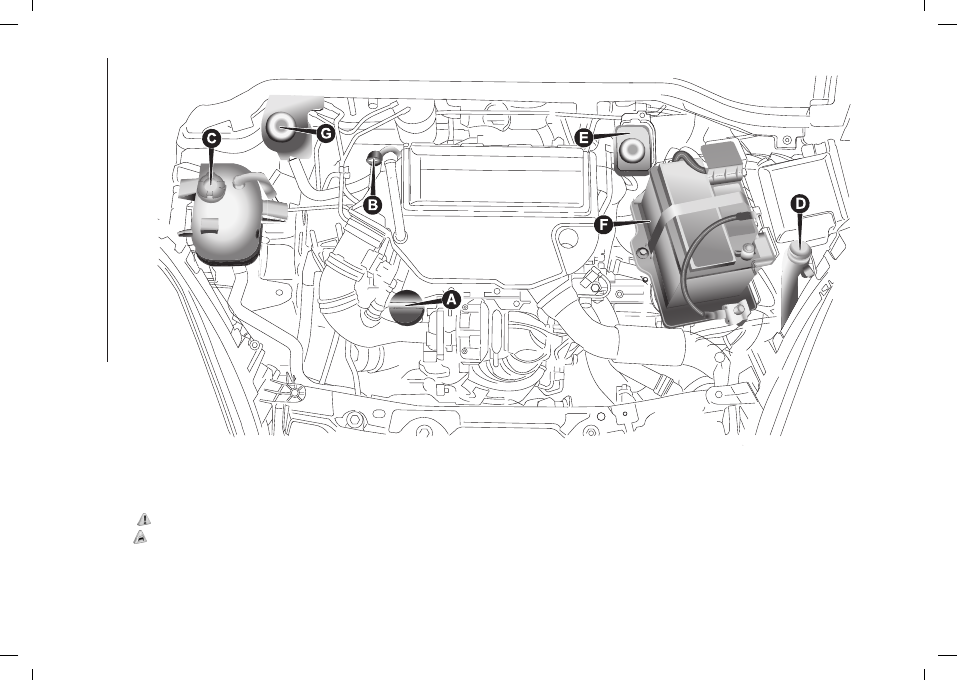

1.4 95 HP versions

205

F0V0076

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid

132)

46)

 SERVICING AND MAINTENANCE

160

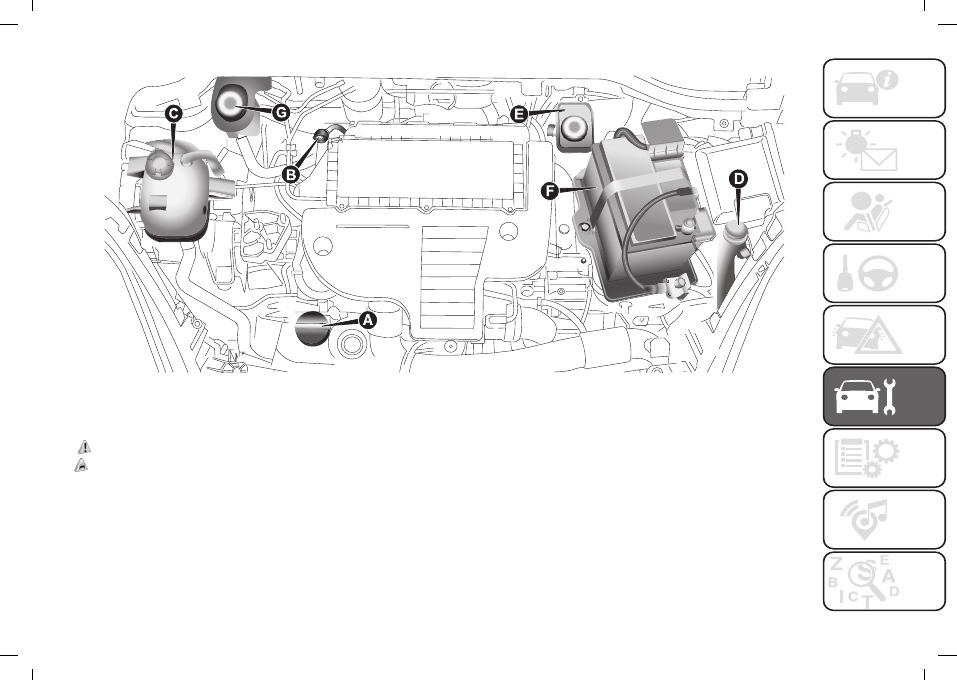

1.4 T-JET versions

206

F0V0390

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid

132)

46)

161

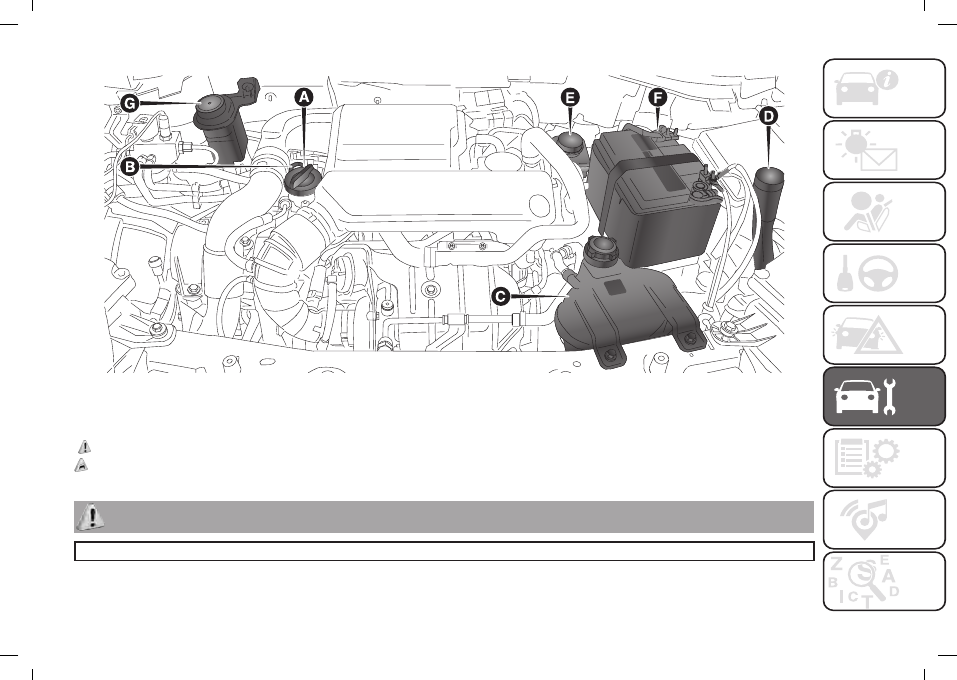

1.3 MultiJet versions without DPF

207

F0V0187

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid

132)

46)

 SERVICING AND MAINTENANCE

162

1.3 MultiJet versions with DPF

208

F0V0189

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid

132)

46)

163

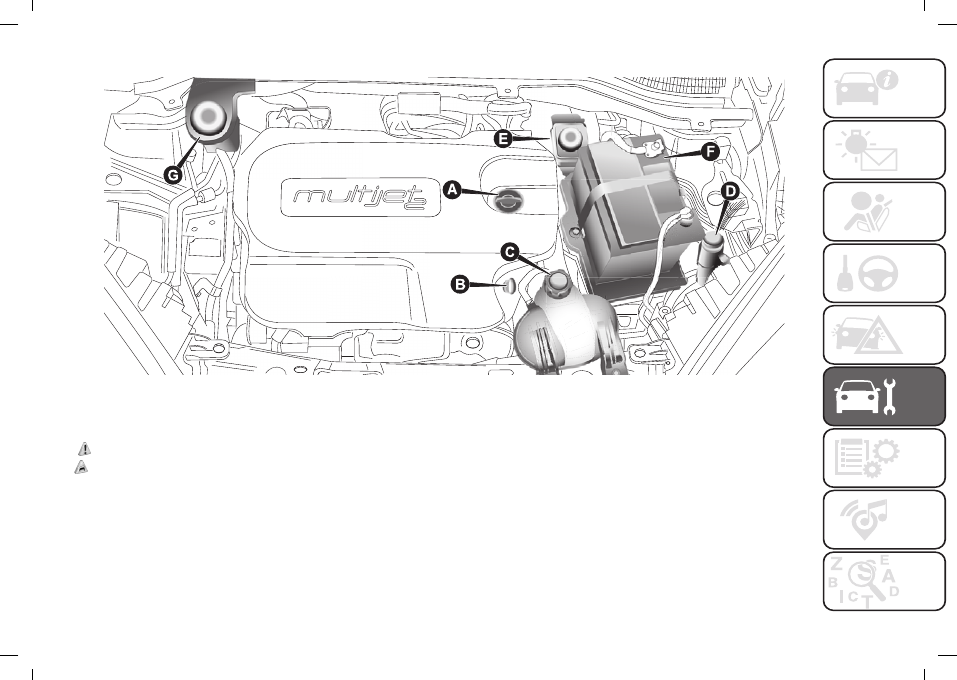

1.3 Multijet Euro 6 and Euro 6 with Adblue® versions

209

F0V0630

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid

132)

46)

 SERVICING AND MAINTENANCE

164

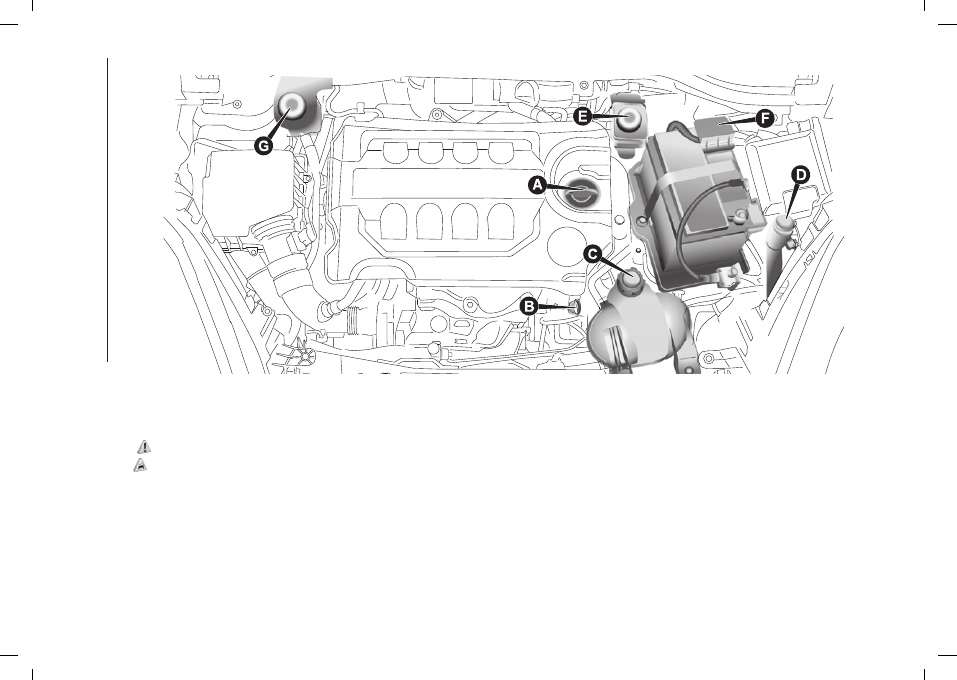

1.6 MultiJet versions

210

F0V0190

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid

132)

46)

165

1.6 Multijet Euro 6 and Euro 6 with Adblue® versions (Cold countries)

211

F0V0615

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid

132)

46)

 SERVICING AND MAINTENANCE

166

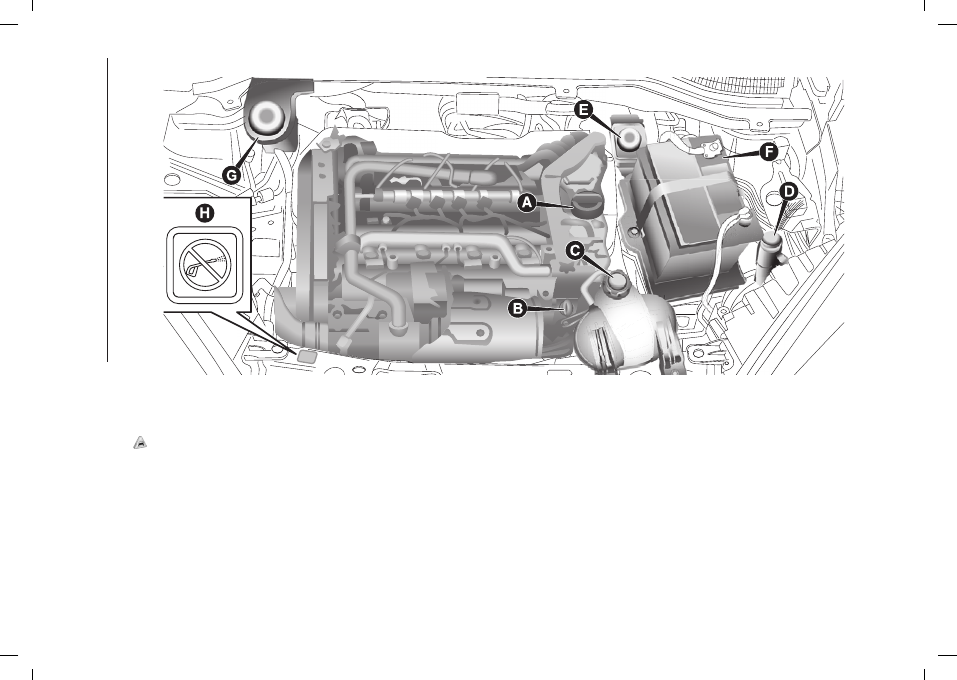

1.6 Multijet Euro 6 and Euro 6 with Adblue® versions

212

F0V0724

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid - H. Engine washing warning

45)

167

1.4 T-JET Natural Power versions

213

F0V0247

A. Engine oil filter nozzle

–

B. Engine oil level dipstick

–

C. Engine coolant

–

D. Windscreen washer fluid

–

E. Brake fluid

–

F.

Battery

–

G. Power steering fluid

132)

46)

132)

Never smoke while working in the engine compartment: gas and inflammable vapours may be present, with the risk of fire.

 SERVICING AND MAINTENANCE

168

45)

Instruction for engines without upper protection: in presence of sticker H (fig. 212), do not wash the engine with a direct jet of high-

pressure water.

46)

When topping up, take care not to mix up the various types of fluids: they are not compatible with each other and could seriously damage

the vehicle.

169

ENGINE OIL

Check the oil level a few minutes after

stopping the engine (about 5 minutes)

with the vehicle parked on level ground.
The oil level must be between the MIN

and MAX marks on the dipstick (B)

fig. 205 - fig. 206 - fig. 207 - fig. 208 -

fig. 209 - fig. 210 - fig. 211 - fig. 212 -

fig. 213.
The range between the MIN and MAX

marks corresponds to about 1 litre of

oil.
If the oil level is near or even under the

MIN mark, add oil using the filler (A)

fig. 205 - fig. 206 - fig. 207 - fig. 208 -

fig. 209 - fig. 210 - fig. 211 - fig. 212 -

fig. 213 to reach the MAX mark.
The oil level must never exceed the

MAX mark.

Engine oil consumption

The maximum engine oil consumption

is usually 400 grams every 1000 km.
The engine needs to run in when

the vehicle is new, and therefore the

engine oil consumption can only be

considered stabilised after the first

5,000 - 6,000 km.

WARNING The oil consumption

depends on driving style and the

conditions under which the vehicle is

used.

WARNING After adding or changing

the oil, let the engine turn over for a few

seconds and wait a few minutes after

turning it off before you check the level.

133)

47)

4)

ENGINE COOLANT

The coolant level must be checked

when the engine is cold and must

range between the MIN and MAX

marks on the reservoir. If the level

is too low, slowly pour through the

filler (C) fig. 205 - fig. 206 - fig. 207 -

fig. 208 - fig. 209 - fig. 210 - fig. 211

- fig. 212 - fig. 213 of the reservoir a

mixture of 50% demineralised water

and 50% PETRONAS LUBRICANTS

PARAFLU

UP

until the level is close to

MAX.
The mixture of 50% demineralised

water and 50% PARAFLUUP protects

against freezing down to -35

°

C.

When the vehicle is used in particularly

harsh weather conditions, we

recommend using a mixture of 60%
PARAFLUUP and 40% demineralised

water.

48)

134)

WINDSCREEN/REAR

WINDOW WASHER FLUID

To top up, remove the cap (D) fig. 205

- fig. 206 - fig. 207 - fig. 208 - fig. 209

- fig. 210 - fig. 211 - fig. 212 - fig. 213,

by manoeuvring the tab.
Use a mixture of water and PETRONAS

DURANCE SC35 fluid, in the following

concentrations:
30% PETRONAS DURANCE SC 35

and 70% water in summer.
50% PETRONAS DURANCE SC 35

and 50% water in winter.
At temperatures below -20

°

C, use

undiluted PETRONAS DURANCE SC

35 fluid.
Check fluid level through the reservoir.
Close cap the (D) by pressing on the

central section.

135)

BRAKE FLUID

Unscrew the cap (E) fig. 205 - fig. 206 -

fig. 207 - fig. 208 - fig. 209 - fig. 210 -

fig. 211 - fig. 212 - fig. 213: and check

that the fluid in the reservoir is at the

maximum level.
The fluid level in the reservoir must not

exceed the MAX mark.
You are advised to use the brake fluid

shown in the "Fluids and lubricants"

table to top up (see "Technical

Specifications").
