 STARTING AND DRIVING

122

extract the nozzle.

Refilling with containers

Proceed as follows:

check the expiration date;

read the advice for use on the label

before pouring the content of the bottle

into the

AdBlue

® tank;

if systems which cannot be screwed

in (e.g. tanks) are used for refilling,

after the indication appears on the

instrument panel display (see "Warning

lights and messages" paragraph in

the "Knowing the instrument panel"

chapter), fill the

AdBlue

® tank with no

more than

9 litres

;

if containers which can be screwed

to the filler are used, the reservoir is

full when the

AdBlue

® level in the

container stops pouring out. Do not

proceed further.

Operations after refilling

Proceed as follows:

fit the cap (B) fig. 151 back on the

AdBlue

® filler by turning it clockwise

and screwing it completely;

set the starter switch to MAR (it is

not necessary to start the engine);

wait for the indication on the

instrument panel to switch off before

moving the vehicle. The indication

may stay on for a few seconds to

approximately half a minute.

If the engine is started and the vehicle

is moved, the indication will remain on

for longer. This will not compromise

engine operation;

if the

AdBlue

® was topped up when

the tank was empty, see the "Refuelling

" paragraph in the "Technical

Specifications" chapter and wait for 2

minutes before starting the engine.

WARNING If

AdBlue

® is spilled out of

the filler neck, clean up well the area

and proceed to filling up again. If the

liquid crystallises, eliminate it with a

sponge and warm water.

DO NOT EXCEED THE MAXIMUM

LEVEL: this could cause damage

to the reservoir. UREA freezes at

under -11

°

C. Although the system

is designed to operate below the

freezing point of the UREA, it is

advisable not to fill the tank beyond

the maximum level because if the

UREA freezes the system can be

damaged. Follow the instructions

in the "Topping up AdBlue®

(UREA) diesel emissions additive"

paragraph in this chapter.

If the UREA is spilled on painted

surfaces or aluminium, immediately

clean the area with water and use

absorbent material to collect the

fluid that has been spilled on the

ground.

Do not try to start the engine if

UREA was accidentally added to

the Diesel fuel tank, this can result

in serious engine damage, contact

a Fiat Dealership.

Do not add additives or other

fluids to AdBlue®, doing so could

damage the system.

The use of non-conforming

or degraded AdBlue® may lead

to indications appearing on the

instrument panel display (see

"Warning lights and messages"

paragraph in the "Knowing the

instrument panel" chapter).

Never pour AdBlue® into

another container: it could be

contaminated.

In case of damage to the sewage

system of exhaust gas resulting

from the use of additives / tap

water, the introduction of diesel

fuel, or at least by not fulfilling the

requirements, the warranty expires.

If the AdBlue® runs out, see

"Warning lights and messages"

paragraph in the "Knowing

the instrument panel" chapter

to continue using the vehicle

normally.

123

AdBlue® UREA) storage
AdBlue

® (UREA) is considered a very

stable product with a long shelf life.

Stored at temperatures LOWER than

32

°

C, it has a shelf life of at least one

year.
Follow the instructions on the label of

the container.

35)

NATURAL POWER

VERSIONS

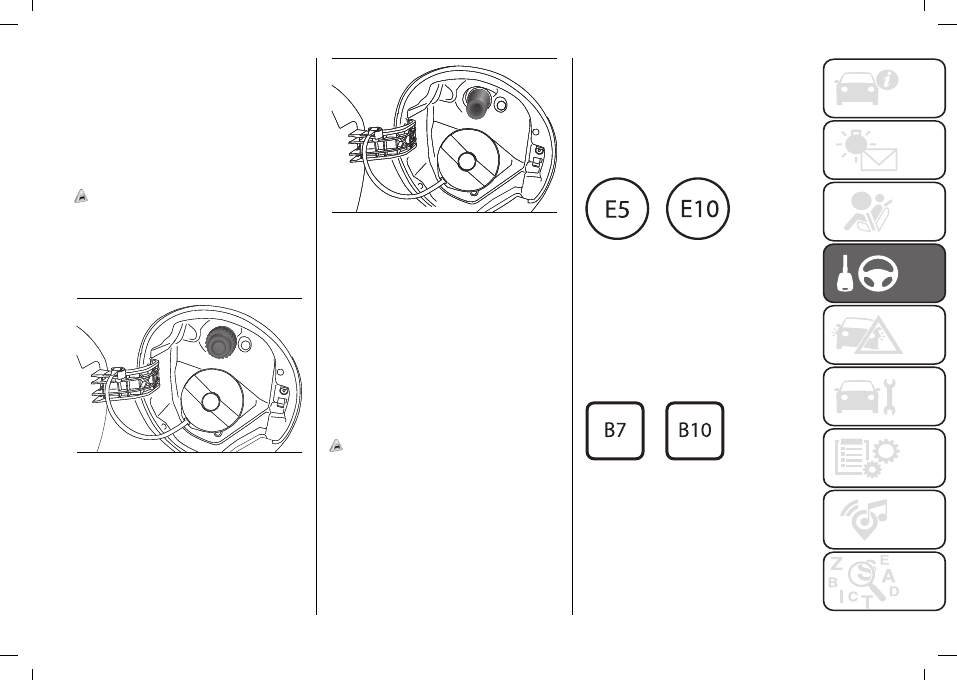

The methane filler is located near the

petrol filler. To access the filler, undo

the cap fig. 152 turning it anticlockwise.

152

F0V0239

The profile of the filler fig. 153 for

refilling is the universal type compatible

with Italian and NGV1 standards.

153

F0V0240

In some European countries adapters

are considered ILLEGAL (e.g. in

Germany).
For service stations with cubic metre

(m3) nozzles (pressure differential) the

check valves must be released by

delivering a small amount of methane

to measure the residual pressure in the

cylinder.
The plates (provided with the vehicle

documentation) contain the date for the

first inspection of the cylinders.

36)

Fuel - Vehicle

compatibility

identification -

Graphic symbol for

informing consumers

in accordance with

EN16942

The symbols shown below aid

recognising the correct fuel type to

be used on your vehicle. Before

proceeding with refuelling, check the

symbols inside the fuel filler flap (where

provided) and compare them with

the symbols shown on the fuel pump

(where provided).

Symbols for petrol powered cars

E5

: Unleaded petrol containing up to

2.7% (m/m) oxygen and with maximum

5.0% (V/V) ethanol compliant with

EN228
E10

: Unleaded petrol containing up to

3.7% (m/m) oxygen and with maximum

10.0% (V/V) ethanol compliant with

EN228
Symbols for diesel powered cars

B7

: Diesel containing up to 7% (V/V)

of FAME (Fatty Acid Methyl Esters)

compliant with

EN590

B10

: Diesel containing up to 10% (V/V)

of FAME (Fatty Acid Methyl Esters)

compliant with

EN16734

 STARTING AND DRIVING

124

Symbols for petrol/methane bi-fuel

cars

E5

: Unleaded petrol containing up to

2.7% (m/m) oxygen and with maximum

5.0% (V/V) ethanol compliant with

EN228
E10

: Unleaded petrol containing up to

3.7% (m/m) oxygen and with maximum

10.0% (V/V) ethanol compliant with

EN228
CNG

: Automotive methane and bio-

methane compliant with

EN16723

33)

For diesel engines, use only diesel fuel

for motor vehicles in accordance with

EN590 European specifications. The

use of other products or mixtures may

damage the engine beyond repair and

consequently invalidate the warranty, due

to the damage caused. If you accidentally

introduce other types of fuel into the tank,

do not start the engine. Empty the tank.

If the engine has been run for even an

extremely limited amount of time, you must

not only drain the fuel tank, but the rest of

the supply circuit as well.

34)

Do not approach naked flames or lit

cigarettes to the fuel tank filler: fire risk.

Keep your face away from the fuel filler to

prevent breathing in harmful vapours.

35)

If

AdBlue

® overheats for a prolonged

period inside the tank to over 50

°

C (for

example, due to direct solar irradiation),

the

AdBlue

® may decompose and

produce ammonia vapours. Ammonia

vapours have a pungent odour when the

cap of the

AdBlue

® tank is unscrewed,

therefore be careful not to inhale any

ammonia vapours in the tank outlet. In this

concentration, however, the ammonia

vapours are not harmful or dangerous to

health.

36)

Methane refuelling stations are not

authorised to refill the cylinders when the

inspection date has expired. The check

valve prevents the methane from flowing

back to the fuel filler.

AdBlue® (UREA)

ADDITIVE FOR

DIESEL EMISSIONS

The vehicle is equipped with an UREA

fuel injection system and a Selective

Catalytic Reduction catalyst to meet

the emission standards.

These two systems ensure compliance

with the diesel emissions requirements;

at the same time, they ensure fuel-

efficiency, handling, torque and power.

For messages and system warnings,

refer to the "Warning lights and

messages" paragraph in the "Knowing

the instrument panel" chapter.

AdBlue

®

(UREA) is considered a very

stable product with a long shelf life.

Stored at temperatures LOWER than

32

°

C, it has a shelf life of at least one

year.

For more information on the AdBlue

®

liquid type, see the "Fluids and

lubricants" paragraph in the "Technical

specifications" chapter.

The vehicle is provided with an

automatic

AdBlue

® heating system

when the engine starts allowing

the system to work correctly at

temperatures lower than -11

°

C.

AdBlue

® freezes at

temperatures lower than -11

°

C.

TOWING TRAILERS

IMPORTANT NOTES

The vehicle must be equipped with a

type-approved tow hook and adequate

electrical system to tow trailers.

Installation should be carried out by

specialised personnel who will issue the

required papers for travelling on roads.
Install any specific and/or additional

door mirrors as specified by the

Highway Code.
Remember that when towing a trailer,

steep hills are harder to climb, braking

spaces increase and overtaking takes

longer depending on the overall weight.

125

Engage a low gear when driving

downhill, rather than constantly using

the brake.
The weight of the trailer on the vehicle

tow hook will reduce the loading

capacity of the vehicle by the same

amount.
To make sure that the maximum

towable weight is not exceeded (given

in the vehicle registration document)

account should be taken of the fully

laden trailer, including accessories and

luggage.
Do not exceed the speed limits specific

to each country you are driving in, in

the case of vehicles towing trailers.

In any case, the top speed must not

exceed 80 km/h.

114) 115)

114)

The ABS with which the vehicle

may be equipped will not control the

trailer's braking system. Particular caution

is required on slippery roads.

115)

Never modify the braking system

of the vehicle to control the trailer brake.

The trailer braking system must be fully

independent from the hydraulic system of

the vehicle.

 IN AN EMERGENCY

126

IN AN EMERGENCY

Have a flat tyre or a burnt-out bulb?
At times, a problem such as these may

interfere with your driving experience.
The pages on emergencies can help

you to deal with critical situations

independently and calmly.
In an emergency, we recommend that

you call the phone number found in the

Warranty Booklet.
It is also possible to call the

00 800 3428 0000 freephone number

to search the nearest Fiat Dealership.

HAZARD WARNING LIGHTS ....... 127
REPLACING A BULB .................. 127
REPLACING AN EXTERIOR

BULB ....................................... 130
REPLACING INTERIOR BULBS .... 133

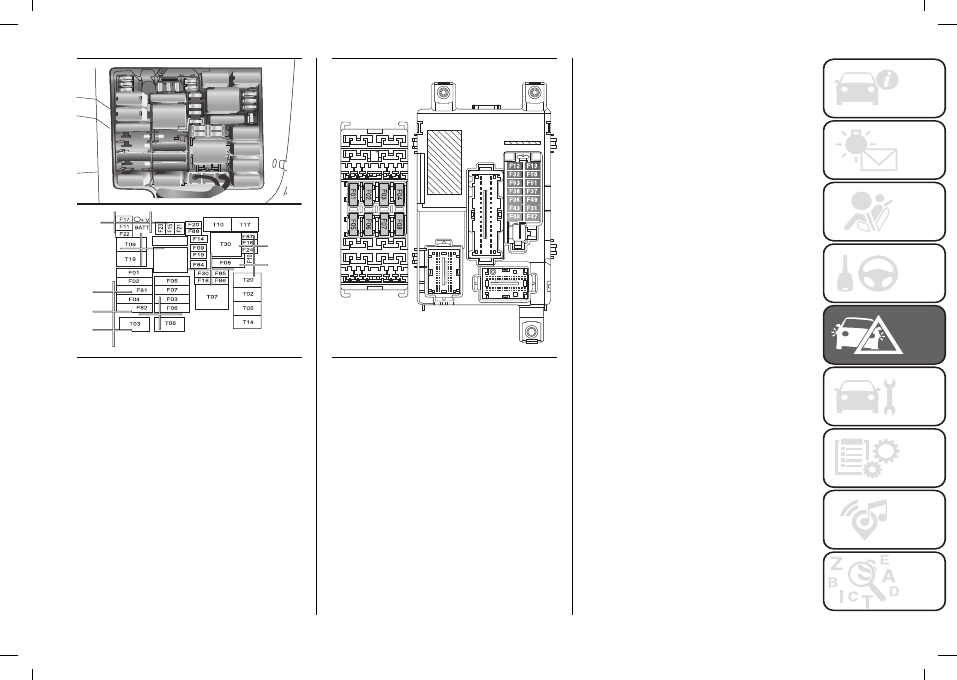

FUSE REPLACEMENT ................ 134
REPLACING A WHEEL ............... 138
FIX&GO AUTOMATIC KIT ............ 143
EMERGENCY STARTING ............ 145
FUEL CUT-OFF SYSTEM ............ 146
LIFTING THE VEHICLE................ 147
TOWING THE VEHICLE .............. 147

127

HAZARD WARNING

LIGHTS

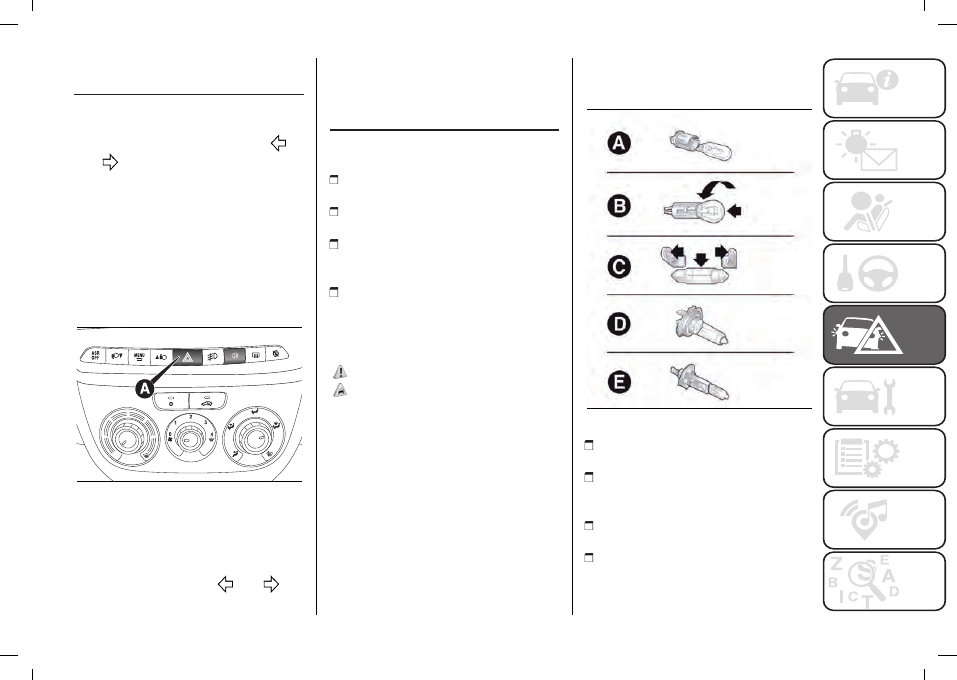

They are turned on by pressing switch

(A) fig. 154, regardless of the position
of the ignition key. Warning lights
and

are lit up in the instrument

panel when this device is activated.

Press the switch (A) again to turn the

lights off.

WARNING The use of hazard warning

lights is governed by the highway code

of the country you are in. Comply with

legal requirements.

154

F0V0513

Emergency braking

(for versions/markets, where provided)

In the event of emergency braking

the hazard warning lights come on
automatically, as do the

and

warning lights in the panel.

The function switches off automatically

when the nature of the braking

changes.

REPLACING A BULB

GENERAL

INSTRUCTIONS

Before replacing a bulb check the

contacts for oxidation;

burnt bulbs must be replaced by

others of the same type and power;

always check the height of the

headlight beam after changing a bulb,

for reasons of safety;

when a light is not working, check

that the corresponding fuse is intact

before changing a bulb. For the

location of fuses, refer to the paragraph

“If a fuse blows” in this section.

116) 117)

37) 38)

WARNING A slight misting may

appear on the internal surface of the

headlight: this does not indicate a fault

and is caused by low temperature

and the degree of humidity in the air.

Misting will rapidly disappear when

the headlights are switched on. The

presence of drops inside the headlights

indicates infiltration of water. Contact a

Fiat Dealership.

BULBS TYPES

Various types of bulbs are fitted to your

vehicle fig. 155:

155

F0V0027

A

Glass bulbs: clipped into position.

Pull to extract.

B

Bayonet type bulbs: to remove

from its holder, press the bulb, turn it

anticlockwise, then remove.

C

Tubular bulbs: release them from

their contacts to remove.

D

Halogen bulbs: to remove the

bulb, release the clip holding the bulb in

place.

 IN AN EMERGENCY

128

E

Halogen bulbs: to remove the bulb,

release the clip holding the bulb in

place.

116)

Modifications or repairs to the electric

system that are not carried out properly

or do not take the system technical

specifications into account can cause

malfunctions leading to the risk of fire.

117)

Halogen bulbs contain pressurised

gas, in the case of breakage they may

burst causing glass fragments to be

projected outwards.

37)

Halogen bulbs must be handled

holding the metallic part only. Touching

the transparent part of the bulb with your

fingers may reduce the intensity of the

emitted light and even reduce the lifespan

of the bulb. In the event of accidental

contact, wipe the bulb with a cloth

moistened with alcohol and let the bulb

dry.

38)

Where possible, it is advisable to have

bulbs changed at a Fiat Dealership. The

correct operation and direction of the

external lights are absolutely essential for

the safety of the car and of compliance

with the law.

129

Light bulbs

 

Use

Type

Power

Ref. Figure

Main beams

H7

55W

E

Dipped headlights

H7

55W

E

Daytime running lights / side lights

W21W

13W

B

Front direction indicators

WY21W

21W

B

Side turn light

WY5W

5W

A

Rear direction indicators

PY21W

21W

B

Rear fog light

W16W

16W

A

Reverse gear

W16W

16W

A

Rear side lights

P21/5W

5W

B

Stop

P21W

21W

B

Third brake light wing

W5W

5W

A

Third brake light swinging

W5W

5W

A

Third brake light swinging (for privacy glass)

Xenon 6 W

6W

A

Front fog lights (for versions/markets where provided)

H11

55W

E

 IN AN EMERGENCY

130

REPLACING AN

EXTERIOR BULB

For the type of bulb and relevant power

rating, see “Changing a bulb”.

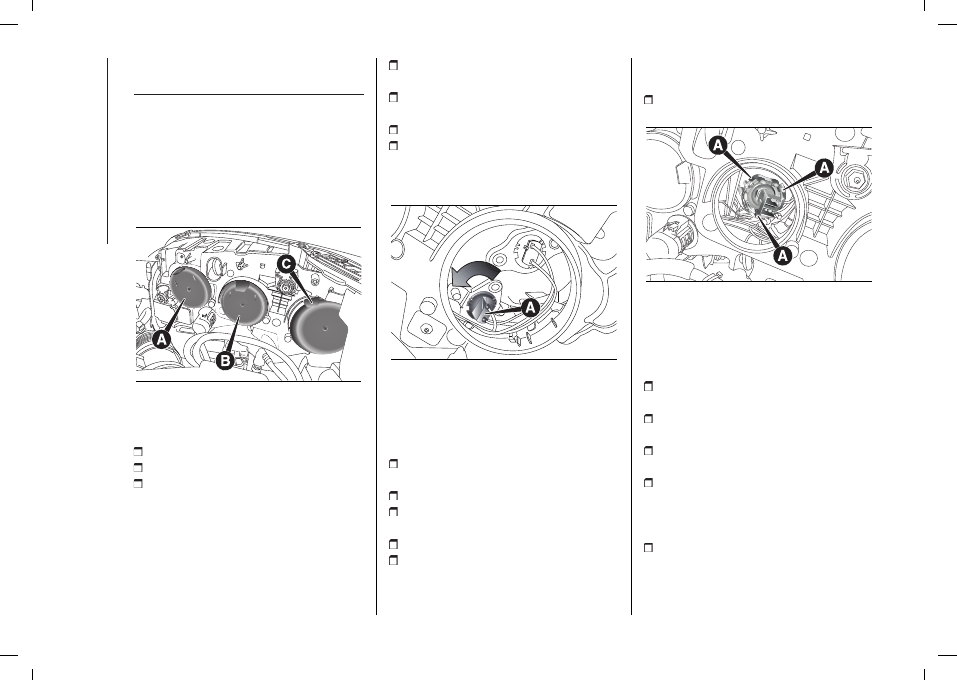

FRONT LIGHT CLUSTERS

The front light clusters contain side

light, daytime running light, dipped,

main beam and direction indicator

bulbs fig. 156.

156

F0V0520

The bulbs are arranged inside the light

cluster as follows:

A

Main beam headlights:

B

Dipped beam headlights;

C

Direction indicators and side

lights/daytime running lights.
To access the bulbs, remove the snap-

fitted covers.

SIDE LIGHTS/DAYTIME RUNNING

LIGHTS

To replace the bulb, proceed as

follows:

remove the protective cover

(C)fig. 156;

turn the bulb holder (A)fig. 157

anticlockwise and extract it;

extract the bulb and replace it;

refit the new bulb, put the bulb

holder (A)fig. 157 back into place

and then refit the protective cover

(C)fig. 156 properly.

157

F0V0521

DIPPED BEAM

HEADLIGHTS

To replace the bulb, proceed as

follows:

remove the protective cover

(B)fig. 156;

disconnect the electrical connector;

release the bulb holder from the side

clips (A)fig. 158;

extract the bulb and replace it;

fit the new bulb, ensuring that the

outline of the metal part coincides

with the grooves on the curve of the

headlight, pressing to engage it

with the side clips (A)fig. 158; then

reconnect the electrical connector;

correctly refit the protective cover

(B)fig. 156.

158

F0V0522

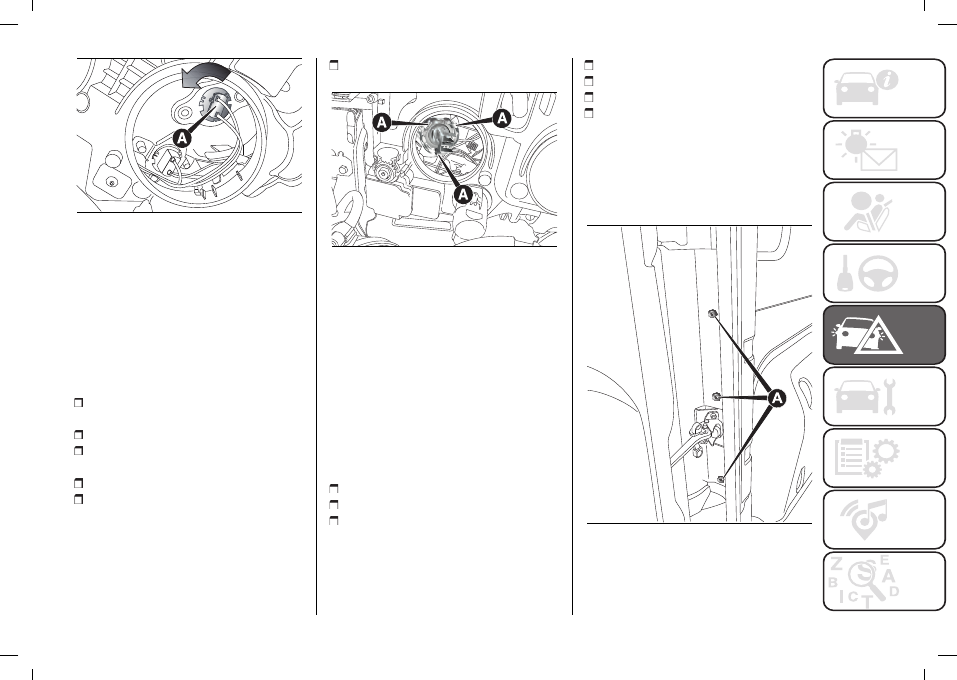

DIRECTION INDICATORS

Front

To replace the bulb, proceed as

follows:

remove the protective cover

(C)fig. 156;

rotate the bulb holder (A)fig. 159

anticlockwise and extract it;

extract the bulb, pushing it gently

and turning it anticlockwise;

replace the bulb and refit the

bulb holder (A)fig. 159 by turning it

clockwise and locking it properly into

place;

refit the protective cover (C)fig. 156.

131

159

F0V0523

Side

WARNING Go to a Fiat Dealership

to have bulbs for the side direction

indicators replaced, because they are

located inside the door mirror.

MAIN BEAM HEADLIGHTS

To replace the bulb, proceed as

follows:

remove the protective cover

(A)fig. 156;

disconnect the electrical connector;

release the bulb holder from the side

clips (A)fig. 160;

extract the bulb and replace it;

fit the new bulb, ensuring that the

outline of the metal part coincides

with the grooves on the curve of the

headlight, pressing to engage it

with the side clips (A)fig. 160; then

reconnect the electrical connector;

correctly refit the protective cover

(A)fig. 156.

160

F0V0524

FOG LIGHTS

(for versions/markets, where provided)

WARNING Go to a Fiat Dealership to

have the front fog light bulbs replaced.

REAR LIGHT CLUSTERS

The rear light clusters contain the bulbs

for the side lights, direction indicators

and reversing/rear fog and brake lights.

To access the light clusters, proceed

as follows:

open the rear doors;

undo the fixing screws (A)fig. 161.

disconnect the electrical connector

and then remove the light cluster.

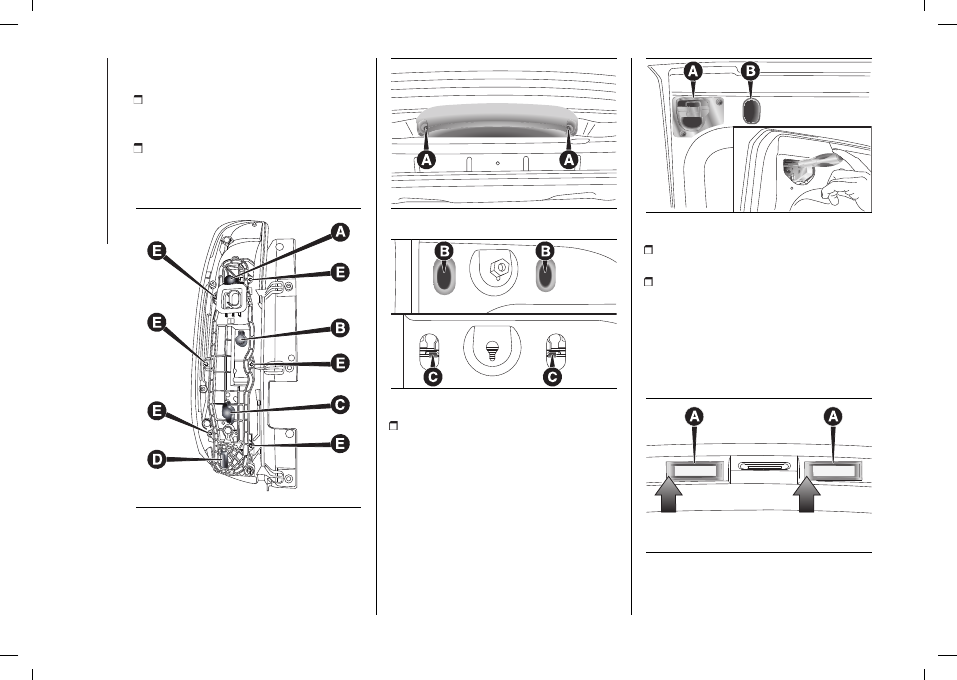

The bulbs are arranged inside the light

cluster fig. 162 as follows:

A

Brake lights;

B

Direction indicators;

C

Reverse lights;

D

Side/rear fog lights;

To access the bulbs, undo the 6 fixing

screws (E)fig. 162 and remove the bulb

holder.
To change the bulb, push it in gently

and turn it anticlockwise (“bayonet”

type), then remove and replace it.

161

F0V0034

 IN AN EMERGENCY

132

for versions with tailgate, undo the

two fixing screws (A)fig. 163 and

remove the unit;

for versions with wing doors, remove

the rubber caps (B)fig. 164 and

manoeuvre the holding tabs (C), then

remove the unit;

162

F0V0525

163

F0V0163

164

F0V0164

for versions with high roof and swing

doors, remove the pressure-fit plastic

guard (A)fig. 165 and rubber cap

(B)fig. 165, using a screwdriver, release

the retaining tags as shown in the

figure and remove the unit;

165

F0V0231

manoeuvre the appropriate tabs and

remove the bulb holder;

remove the snap-fitted bulb and

replace.

NUMBER PLATE

LIGHTS (for hatchback

versions)

To replace the bulbs (A) fig. 166,

proceed as follows:

166

F0V0179

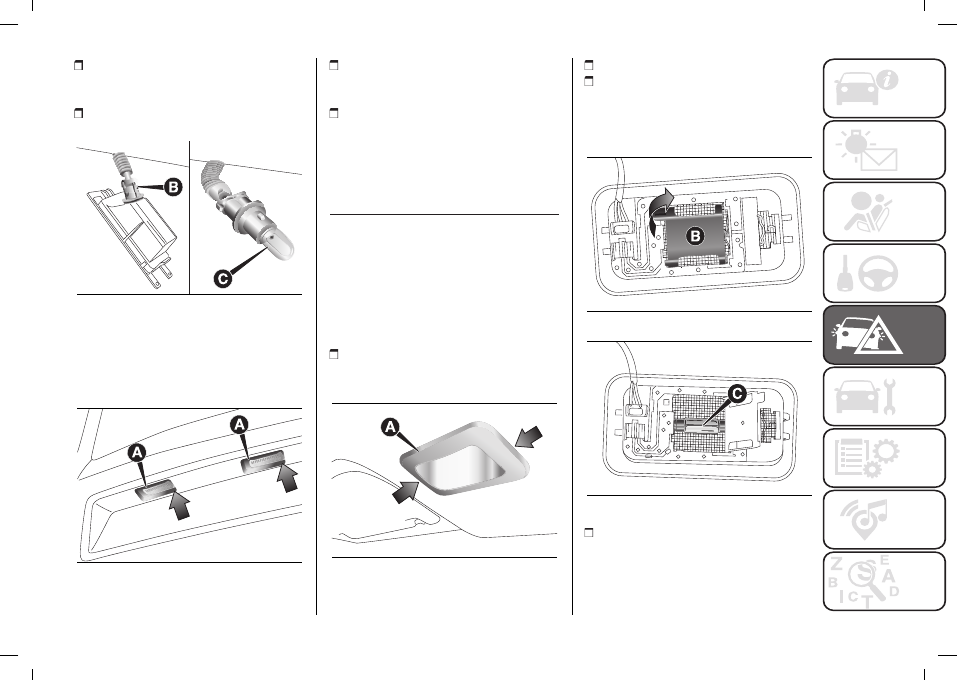

THIRD BRAKE LIGHTS

To replace the bulb proceed as follows:

133

manoeuvre the holding tabs at the

points indicated by the arrows, and

remove the bulb holder;

turn the bulb holder (B) fig. 167

anticlockwise, then remove bulb (C).

167

F0V0037

NUMBER PLATE LIGHTS

(for versions with wing

doors)

To replace the bulbs (A) fig. 168,

proceed as follows:

168

F0V0036

manoeuvre the holding tabs at the

points indicated in the diagram, and

remove the lens by lifting to the left;

remove the bulbs by releasing them

from the side contacts; insert the new

bulbs and make sure they are correctly

clamped between these contacts.

REPLACING

INTERIOR BULBS

For the type of bulb and relevant power

rating, see “Changing a bulb”.

FRONT/REAR CEILING

LIGHT

Ceiling light with movable lens

To replace the bulbs, proceed as

follows:

extract the ceiling light (A) fig. 169 by

operating in the points shown by the

arrows;

169

F0V0070

open the lid (B) fig. 170 as shown;

remove bulb (C) fig. 171 by releasing

it from the side contacts, then insert

the new bulb and make sure it is

correctly clamped between these

contacts;

170

F0V0071

171

F0V0072

close the cover and secure the

ceiling light into its housing, making

sure it locks properly into place.

 IN AN EMERGENCY

134

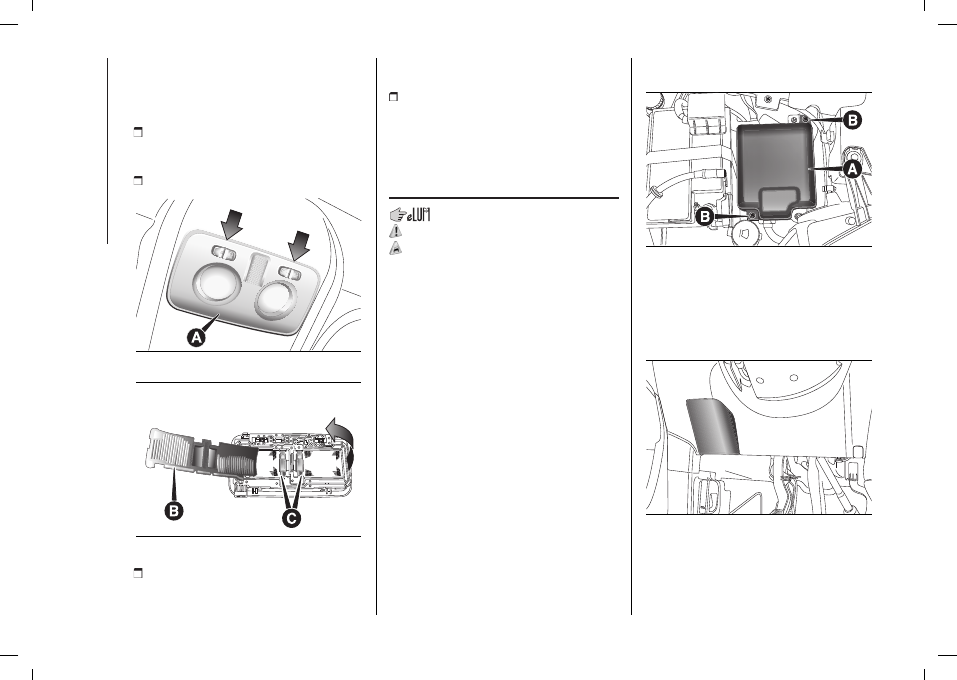

Ceiling light with spot lights (where

provided)

To replace the bulbs, proceed as

follows:

operate in the points shown by the

arrow and remove ceiling light (A)

fig. 172;

open protective flap (B) fig. 173;

172

F0V0073

173

F0V0074

replace the bulbs (C) by releasing

them from the side contacts and

making sure that the new bulbs

are correctly secured between the

contacts;

re-close the flap (B) fig. 173 and

fasten the ceiling light (A) fig. 172 in its

housing, making sure that it locks into

place.

FUSE

REPLACEMENT

118) 119) 120)

39) 40) 41)

WARNING For fuse replacement,

contact a Fiat Dealership.

GENERAL INFORMATION

To change a fuse, use the tongs

located in the tool box or the Fix & Go

container (for versions/markets where

provided).

Methane system protection fuses

The CNG system components are

protected by specific fuses. Contact a

Fiat Dealership for replacement.

ENGINE COMPARTMENT

FUSEBOX

The fusebox fig. 176 is located on the

right-hand side of the engine, next to

the battery. To remove the protective

cover (A) fig. 174 and access the

fusebox, undo the two fixing screws

(B).

174

F0V0081

PASSENGER

COMPARTMENT

FUSEBOXES

To access the fuses, remove snap-

fitted protective cover (A) fig. 175.

175

F0V0562

The fuses are positioned in the two

areas shown in fig. 177.

135

176

F0V0089

177

F0V0563

 IN AN EMERGENCY

136

Engine compartment fusebox fig. 174 - fig. 176

 

PROTECTED DEVICE

FUSE

AMPERE

Remote control switch for opening swing door (Cargo version)

F09

10

Single tone horn

F10

10

Main beams

F14

15

Heated rear window

F20

30

Fog lights

F30

15

Rear power socket

F85

15

Passenger compartment power socket

F86

15

137

Passenger compartment fuseboxes fig. 175 - fig. 177

 

PROTECTED DEVICE

FUSE

AMPERE

Door locking/unlocking motors, dead lock actuator motors, tailgate unlocking motor

F38

20

Supply + battery for EOBD diagnosis socket, radio, tyre pressure monitoring control unit

F36

10

Windscreen/rear window washer pump

F43

15

Window winder motor for front door passenger side

F48

20

Left low beam, headlight corrector

F13

7.5

Window winder motor for front door driver's side

F47

20

Heated driver seat

F1

10

Heated passenger seat

F2

10

Cigarette lighter

F3

15

Third power socket on dashboard

F4

20

Driver's side rear electric window

F5

20

Passenger's side rear electric window

F6

20
