 SERVICING AND MAINTENANCE

170

NOTE Carefully clean the cap of the

reservoir (E) and the surrounding

surface.
Take great care to ensure that

impurities do not enter the reservoir

when the cap is opened.
Always use a funnel with a built-in filter

with a mesh of 0.12 mm or less.

WARNING Brake fluid absorbs

moisture. For this reason, if the vehicle

is mainly used in areas with a high

degree of atmospheric humidity, the

fluid should be replaced at more

frequent intervals than specified in the

"Scheduled Servicing Plan".

49)

136) 137)

POWER STEERING FLUID

Check that the fluid level, with the

vehicle level and engine cold, is

between the MIN and MAX marks on

the body of the reservoir (G) fig. 205 -

fig. 206 - fig. 207 - fig. 208 - fig. 209 -

fig. 210 - fig. 211 - fig. 212 - fig. 213.
The level may exceed the MAX mark

when the oil is hot.
If topping up is required, make sure the

oil you use has the same specifications

as that already in the system.

138)

5)

50)

COMFORT-MATIC

AND DUALOGIC™

TRANSMISSION

HYDRAULIC SYSTEM

FLUID

To check the transmission oil level and

to check/change the clutch hydraulic

system fluid, go to a Fiat Dealership.

6)

133)

Be very careful working in the engine

compartment when the engine is hot: you

may get burned. Remember that the fan

may start up if the engine is hot: this could

injure you. Scarves, ties and other loose

clothing might be pulled by moving parts.

134)

The cooling system is pressurised.

If necessary, only replace the plug with

another original or the operation of the

system may be adversely affected. Do not

remove the reservoir plug when the engine

is hot: you risk scalding yourself.

135)

Do not travel with the windscreen

washer fluid reservoir empty: the

windscreen washer is essential for

improving visibility. Some commercial

windscreen washer additives are

flammable. The engine compartment

contains hot components which may set it

on fire.

136)

Brake fluid is poisonous and highly

corrosive. In the event of accidental

contact, immediately wash the affected

parts with water and mild soap. Then rinse

thoroughly. Call a doctor immediately if

swallowed.

137)

The symbol

, on the brake fluid

container indicates if a brake fluid is

synthetic or mineral­based. Use of mineral

type fluids will damage the special rubber

seals of the braking system beyond repair.

138)

Prevent power steering fluid from

coming into contact with hot engine parts:

it is flammable.

47)

Do not add oil with specifications other

than those of the oil already existing in the

engine.

48)

PARAFLUUP anti-freeze is used in the

engine cooling system. Use the same fluid

as in the cooling system when topping
up. PARAFLUUP cannot be mixed with

any other type of fluid. If this occurs, do

not start the engine and contact your Fiat

Dealership immediately.

49)

Prevent brake fluid, which is highly

corrosive, from coming into contact

with painted parts. Should it happen,

immediately wash with water.

50)

Do not press on the power steering

end of travel with engine on for more than

8 consecutive seconds, since noise is

produced and there is a risk of system

damages.

171

4)

Used engine oil and oil filters contain

substances which are harmful to the

environment. Contact a Fiat Dealership to

have the oil and filters changed. They are

equipped to dispose of the used oil and

filters respecting nature and the law.

5)

Power steering fluid consumption is

extremely low; if another top-up is required

after only a short period of time, have

the system checked for leaks at a Fiat

Dealership.

6)

Used transmission fluid contains

substances that are harmful to the

environment. It is advisable to have the oil

changed by a Fiat Dealership where it will

be disposed of respecting the environment

and according to legal requirements.

RECHARGING THE

BATTERY

WARNING The battery recharging

procedure is given as information only.

This operation should be performed at

a Fiat Dealership.

WARNING Charging should be slow at

a low ampere rating for approximately

24 hours. Charging for a longer time

may damage the battery.

WARNING If a "quick-type" battery

charger is used with the battery

fitted on the car, before connecting it

disconnect both cables of the battery

itself. Do not use a "quick-type" battery

charger to provide the starting voltage.

To recharge, proceed as follows:

IN THE ABSENCE OF THE

START&STOP SYSTEM

disconnect the terminal from the

negative battery pole;

connect the charger cables to the

battery terminals, observing the poles;

turn on the charger;

when you have finished, turn the

charger off before disconnecting the

battery;

reconnect the terminal to the

negative battery pole.

WITH START&STOP

SYSTEM

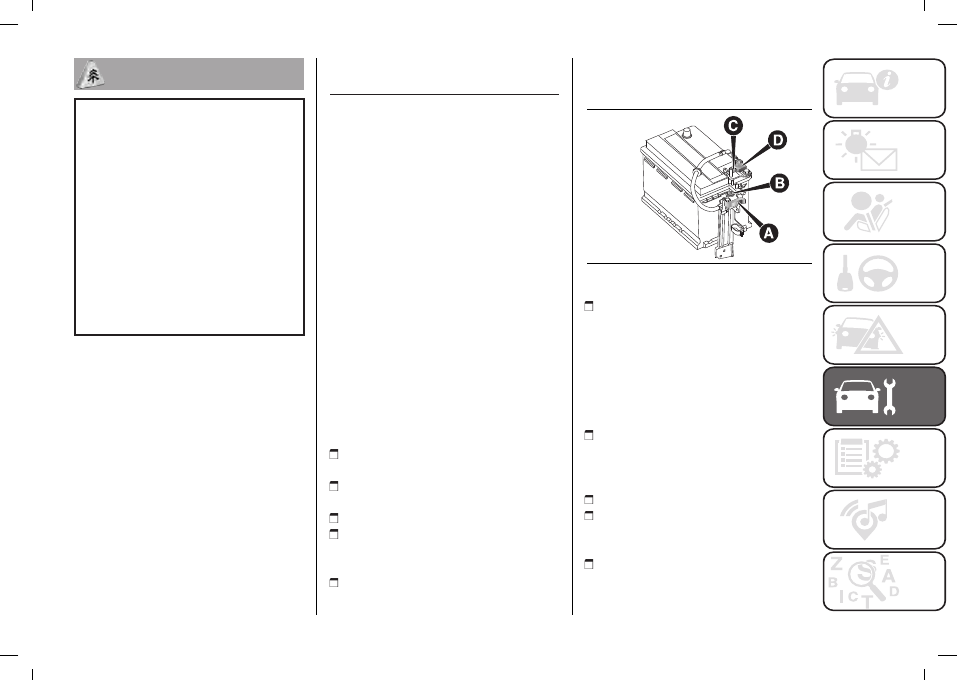

Versions with dummy pole fig. 214

214

F0V0381

disconnect the quick release

negative terminal (A) from the dummy

negative terminal (B); this is because a

battery status monitoring sensor (D) is

fitted on the negative battery terminal

(C) and should never be disconnected

except for when the battery is actually

replaced;

connect the positive cable of the

charger to the positive pole of the

battery and the negative cable to the

dummy negative terminal (B);

turn on the charger;

after the recharge, turn the charger

off before disconnecting it from the

battery;

after disconnecting the battery

charger, reconnect the quick-release

 SERVICING AND MAINTENANCE

172

negative terminal (A) to the dummy

terminal (B).

Versions without dummy pole

fig. 215

215

F0V0380

To recharge proceed as follows, paying

great care:

press button (A) to detach connector

(B) from battery status monitoring

sensor (C) (this is located on the

negative terminal of the battery itself);

connect the positive cable (+) of the

battery charger to the battery positive

terminal (+);

connect the negative cable (

–

) of the

battery charger to the pin (D) of the

negative battery terminal (

–

);

turn on the charger;

when you have finished, turn the

charger off before disconnecting the

battery;

reconnect the connector (B) to the

sensor (C) of the battery.

139) 140)

139)

Battery fluid is poisonous and

corrosive: avoid contact with your skin and

eyes. The battery should be charged in a

well ventilated place, away from naked

flames or possible sources of sparks:

danger of explosion and fire.

140)

Do not attempt to charge a frozen

battery: it must be thawed first, otherwise

it may explode. If freezing has occurred,

the battery should be checked by skilled

personnel to make sure that the internal

elements are not damaged and that the

body is not cracked, with the risk of leaking

poisonous and corrosive acid.

WINDSCREEN /

REAR WINDOW

WIPERS

(for versions/markets, where provided)

141)

Replacing the windscreen wiper

blades fig. 216

Proceed as follows:

lift up the windscreen wiper arm;

push retaining device (A) and, at the

same time, slide the blade from the arm

by pushing it in the direction shown in

the diagram.

216

F0V0090

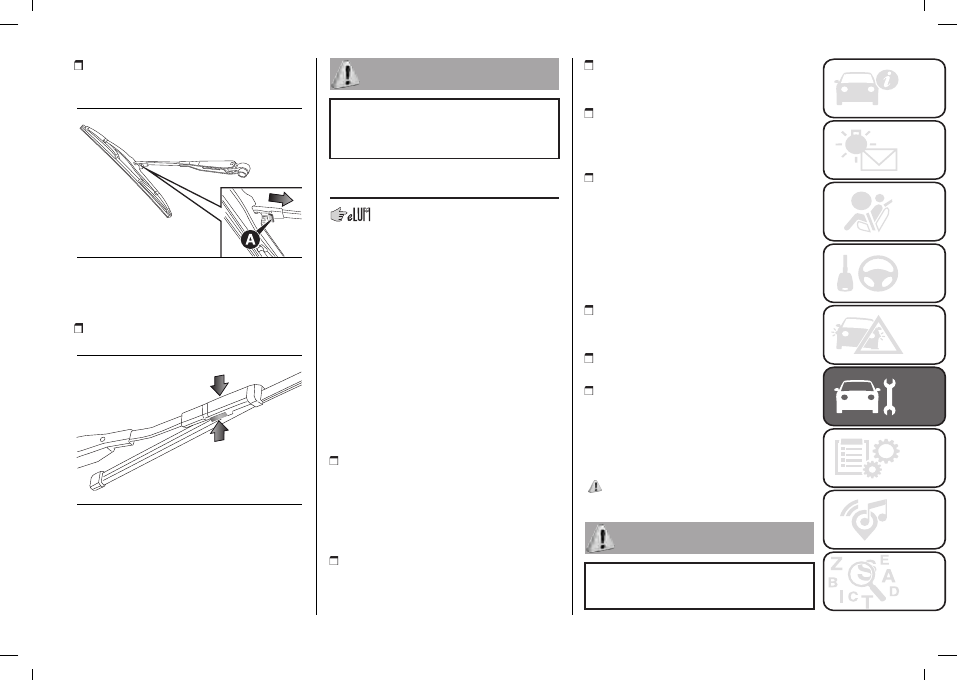

Replacing the rear window wiper

blade fig. 217 - fig. 218

(for versions/markets, where provided)

Wing door versions fig. 217

Proceed as follows:

173

press the retaining tag (A) and pull

the brush out making it slide in the

direction indicated by the arrow.

217

F0V0250

Swing door versions fig. 218

Proceed as follows:

press the retainer reversely operating

as shown, then remove the blade.

218

F0V0211

141)

Driving with worn windscreen wiper

blades is a serious hazard, because

visibility is reduced in bad weather

conditions.

WHEELS AND TYRES

For the type of wheel rims and tyres

fitted on the vehicle see the "Wheels"

paragraph in the "Technical data"

chapter.

SNOW CHAINS

The use of snow chains should be

in compliance with local regulations.

Snow chains can be fitted to the tyres

of the front wheels (drive wheels) only.
Check the tension of the snow chains

after the first few metres have been

driven.

IMPORTANT NOTES

As far as possible, avoid sharp

braking, screech starts and violent

shocks against pavements, potholes or

other hard obstacles.
Driving for long stretches over uneven

roads can damage the tyres;

periodically check that the tyres have

no cuts in the side wall, abnormal

swelling or irregular tyre tread wear. Go

to a Fiat Dealership if required;

avoid overloading the car when

travelling: this may cause serious

damage to the wheels and tyres;

if a tyre is punctured, stop

immediately and replace it to

avoid damage to the tyre, the rim,

suspension and steering system;

tyres age even if they are not used

much. Cracks in the tread and on

the sidewalls are a sign of ageing. In

any event, have the tyres checked by

specialised technicians if they have

been fitted for longer than 6 years.
Remember to check the spare wheel

very carefully;

in the case of replacement, always fit

new tyres, avoiding those of unknown

origin;

if a tyre is changed, also change the

inflation valve;

to allow even wear between the front

and rear tyres, it is advisable to change

them over every 10

–

15 thousand

kilometres, keeping them on the same

side of the vehicle so as not to reverse

the direction of rotation.

142) 143) 144) 145) 146)

142)

Remember that the road holding

qualities of your vehicle also depend on

the correct inflation pressure of the tyres.

 SERVICING AND MAINTENANCE

174

143)

If tyre pressure is too low, the tyre

may overheat and be severely damaged as

a result.

144)

Do not switch tyres from the

right­hand side of the vehicle to the

left­hand side, and vice versa.

145)

Do not repaint alloy wheel rims at

temperatures higher than 150

°

C. The

mechanical features of the wheels could

be compromised.

146)

Keep the vehicle's speed down when

snow chains are fitted; never exceed 50

km/h. Avoid potholes, do not drive over

steps or pavements, and do not drive long

distances over roads without snow, to

avoid damaging both your vehicle and the

road surface.

BODYWORK

ADVICE FOR

PRESERVING THE

BODYWORK

Paintwork

51)

Paintwork does not only serve an

aesthetic purpose, but also protects

the underlying sheet metal.
You are advised to touch up abrasions

and scratches immediately to prevent

rust formation. Use only original

paint products for touch-ups (see

“Bodywork paint identification plate” in

the “Technical specifications” section).

Normal care for paintwork consists of

washing the car; how often depends

on the conditions and environment

where the car is used.
For example, it is advisable to wash the

vehicle more often in areas with high

levels of environmental pollution or on

roads spread with salt.
To correctly wash the vehicle, proceed

as follows:

wash the bodywork using a low

pressure jet of water;

wipe a sponge with a slightly soapy

solution over the bodywork, frequently

rinsing the sponge;

rinse well with water and dry with a

jet of air or a chamois leather.
If you put the vehicle through a car

wash, follow these recommendations:

remove the aerial from the roof so it

does not get damaged;

the vehicle should be washed with

water added to a soapy solution;

rinse thoroughly to avoid soap marks

remaining on the bodywork or less

visible parts.
Dry the less visible parts with special

care, such as the door frames, bonnet

and the headlight frames, where water

may stagnate more easily. It is a good

idea to leave the vehicle outdoors for a

while after washing it to give the water

time to evaporate.

Do not wash the vehicle after it has

been left in the sun or with the bonnet

hot: this may alter the shine of the

paintwork.
Exterior plastic parts should be cleaned

in the same way as the rest of the

vehicle. Where possible, do not park

the vehicle under trees; the resinous

substances released by many species

give the paint a dull appearance and

increase the possibility of corrosion.

WARNING Bird droppings must be

washed off immediately and thoroughly

as the acid they contain is particularly

aggressive.

Windows

To clean glasses, use specific cleaning

products. Use clean cloths to avoid

scratching the glass or altering the

transparency.

WARNING Wipe the rear window

inside gently with a cloth following

the direction of the filaments to avoid

damaging the heating device.

Washing the motor compartment

A high pressure jet cleaner should

not be used for cleaning the engine

compartment. The appropriate

precautions have been taken to protect

175

all parts and connections, but the

pressures generated by these devices

are so high that complete protection

against water seepages cannot be

guaranteed.

WARNING If the engine compartment

is washed (at low pressure, e.g. in very

dusty areas), this must be done with

the engine cold and with the ignition

device turned to STOP. Take care

not to direct the water jet straight at

the electronic control modules or the

wiper motors. Have this operation

performed by a specialised workshop.

After washing, check that the various

protective components (e.g. rubber

guards and caps) have not been

removed or damaged.

51)

Abrasive products and/or polishes

should not be used for cleaning the

vehicle. Bird droppings must be washed

off immediately and thoroughly as the acid

they contain is particularly aggressive.

Avoid (if at all possible) parking the vehicle

under trees; remove vegetable resins

immediately as, when dried, it may only be

possible to remove them with abrasive

products and/or polishes, which is highly

inadvisable as they could alter the typical

characteristics of the paint. Do not use

pure windscreen washer fluid for cleaning

the front windscreen and rear window;

dilute it min. 50% with water. Only use

pure screen washer fluid when strictly

necessary due to outside temperature

conditions. Do not use chemicals/acids to

defrost windows/vehicle glass as they can

damage the paint.

 TECHNICAL SPECIFICATIONS

176

TECHNICAL SPECIFICATIONS

Everything you may find useful for

understanding how your vehicle is

made and works is contained in this

chapter and illustrated with data, tables

and graphics. For the enthusiasts and

the technician, but also just for those

who want to know every detail of their

vehicle.

IDENTIFICATION DATA ............... 177
ENGINE .................................... 179
WHEELS................................... 183
DIMENSIONS ............................ 191
WEIGHTS AND LOADS............... 199
REFUELLING............................. 202
FLUIDS AND LUBRICANTS ......... 206
FUEL CONSUMPTION AND

CO2 EMISSIONS ....................... 210

PRESCRIPTIONS FOR

HANDLING THE VEHICLE AT

THE END OF ITS LIFE................. 211

177

IDENTIFICATION

DATA

It is advisable to take note of the

identification codes. The following

identification codes are printed and

shown on the plates:

Vehicle summary identification and

paintwork plate;

Chassis marking;

Engine marking.

VEHICLE SUMMARY

IDENTIFICATION AND

PAINTWORK PLATE

VERSIONE-VERSION

N° PER RICAMBI
N° FOR SPARES

MADE IN TURKEY

MOTORE-ENGINE

CODICE COLORE/PAINT

2 -

1 -

Kg
Kg
Kg
Kg

219

F0V0725

This is applied on the front driver side

pillar and bears the following identifying

data fig. 219:

A

Name of manufacturer

B

Type-approval number

C

Vehicle type identification code

D

Maximum permitted weight of fully

laden vehicle

E

Maximum permitted weight of

vehicle when fully laden plus trailer

F

Maximum permitted weight on first

axle (front)

G

Maximum permitted weight on

second axle (rear)

H

Engine type

I

Bodywork version code

L

Spare part reference number

M

Bodywork colour code

N

Correct fume coefficient value

IDENTIFICATION DATA

(For versions/markets, where provided)
It is advisable to take note of the

identification codes. The following

identification codes are printed and

shown on the plates:

VIN plate.

Chassis marking.

Bodywork paint identification plate.

Engine marking.

VEHICLE

IDENTIFICATION

NUMBER (VIN) PLATE

(For versions/markets, where provided)
This plate is fitted to the engine

compartment air intake chamber and

bears the following information fig. 220:

220

F0V0115

A

Name of manufacturer

B

Type-approval number

C

Vehicle type identification code

D

Chassis manufacture serial

number

E

Maximum permitted weight of

vehicle fully laden

F

Maximum permitted weight of

vehicle when fully laden plus trailer

G

Maximum permitted weight on first

(front) axle

H

Maximum permitted weight on

second axle (rear)

I

Engine type

L

Bodywork version code

M

Spare part number

N

Correct fume coefficient value

CHASSIS MARKING

These are located respectively:

on the passenger compartment floor

panel, near the right front seat; open

the flap to access (A) fig. 221

 TECHNICAL SPECIFICATIONS

178

on the lower part of the windscreen

(B) fig. 222

221

F0V0116

The marking includes:

type of vehicle;

chassis number.

222

F0V0117

BODYWORK PAINT

IDENTIFICATION PLATE

A

Paint manufacturer

B

Colour name

C

Fiat colour code

D

Respray and touch up code

This plate is fitted inside the bonnet

and contains the following information

fig. 223:

223

F0V0118

ENGINE MARKING

It is stamped on the cylinder block and

includes the type and the engine serial

number.

CYLINDER MARKING

52)

Each methane cylinder is identified in

the plant by information stamped on

the cylinder cone.
The plates (provided with the vehicle

documentation) contain the date for the

first inspection of the cylinders.

224

F0V0361

SYSTEM INSPECTION

The cylinders must be inspected, in

accordance with ECE Regulation

Procedure no. 110, every 4 years from

the vehicle registration date or in

accordance with specific regulations in

individual countries.

52)

If the vehicle has been registered in a

country other than Italy, the certification

data, identification and inspection

procedures for the methane cylinders

should conform to the legislation in

that country. In any case, it should be

remembered that the life of the cylinders is

20 years from the production date as set

out in ECE Regulation 110.

179

ENGINE

 

Versions

1.4

1.4 T-JET

1.4 T-JET Natural Power

Engine code

843A1000

198A4000

198A4000

Cycle

Otto

Otto

Otto

Number and position of cylinders

4 in line

4 in line

4 in line

Piston bore and stroke (mm)

72x84

72x84

72x84

Total displacement (cm3)

1368

1368

1368

Compression ratio

11:1

9.8:1

9.8:1

Maximum power (EC) (kW)

70

88

88

Maximum power (EEC) (HP)

95

120

120

corresponding engine speed (rpm)

6000

5000

5000

Maximum torque (EEC) (Nm)

127

206

206

Maximum torque (EEC) (kgm)

12.95

21

21

corresponding engine speed (rpm)

4500

3000

3000

Spark plugs

NGK DCPR7E

NGK IKR9F8

FIAT 55210685 - NGK IKR9F8

Fuel

Unleaded petrol

95 R.O.N. (EN228

specifications)

Unleaded petrol

95 R.O.N. (EN228

specifications)

Methane

Unleaded petrol

95 R.O.N. (EN228

specifications)

 TECHNICAL SPECIFICATIONS

180

 

Versions

1.3 MultiJet without

DPF

1.3 MultiJet with

DPF

1.3 Multijet Euro 6

1.3 Multijet Euro 6

with Adblue®

Engine code

199A3000

263A2000 / 263A6000

330A1000/225A2000

55283775

Cycle

Diesel

Diesel

Diesel

Diesel

Number and position of cylinders

4 in line

4 in line

4 in line

4 in line

Piston bore and stroke (mm)

69.6x82

69.6x82

69.6x82

69.6x82

Total displacement (cm3)

1248

1248

1248

1248

Compression ratio

17.6:1

16.8:1

16.8:1

16.8:1

Maximum power (EC) (kW)

66

66/55

70/59

70/59

Maximum power (EEC) (HP)

90

90/75

95/80

95/80

corresponding engine speed (rpm)

4000

4000

3750

3750

Maximum torque (EEC) (Nm)

200

200

200

200

Maximum torque (EEC) (kgm)

20.4

20.4

20.4

20.4

corresponding engine speed (rpm)

1750

1500

1500

1500

Spark plugs

–

–

–

–

Fuel

Diesel for motor

vehicles (EN590

Specification)

Diesel for motor

vehicles (EN590

Specification)

Diesel for motor

vehicles (EN590

Specification)

Diesel for motor vehicles

(EN590 Specification)

181

 

Versions

1.6 Multijet Euro 4 /

Euro 5 / Euro 5+

1.6 Multijet Euro 6

1.6 Multijet Euro 6

with Adblue®

1.6 Multijet Euro 6d

Final with AdBlue®

Engine code

198A3000 / 263A3000

/ 263A4000 /

263A5000

940C1000 / 263A8000

/ 263A9000

55280444

D26300/ D26301/

D26302/ D26303/

D26304/ D26305

Cycle

Diesel

Diesel

Diesel

Diesel

Number and position of cylinders

4 in line

4 in line

4 in line

4 in line

Piston bore and stroke (mm)

79.5x80.5

79.5x80.5

79.5x80.5

79.5x80.5

Total displacement (cm3)

1598

1598

1598

1598

Compression ratio

16.5: 1

16.5

±

0.4:1

16.5: 1

16.5

±

0.4:1

Maximum power (CEE) (kW)

77/74//66

88/77/70/74

88/77/74

88/77/74/66

Maximum power (CEE) (HP)

105/100/90

120/105/95/100

120/105/100

120/105/100/90

corresponding revolutions per

minute (rpm)

4000

3750/3750/2500/3750

3750/3750/3750

3750

Maximum torque (CEE) (Nm)

290/200(*)

320/300/320/300

320/320/300

320/320/320/300

Maximum torque (CEE) (kgm)

29.6/20.4(*)

32.6/30.6/30.6/30.6

32.6/32.6/30.6

32.6/32.6/32.6/30.6

corresponding revolutions per

minute (rpm)

1500

1750

1750

1500

Spark plugs

–

–

–

–

 TECHNICAL SPECIFICATIONS

182

Versions

1.6 Multijet Euro 4 /

Euro 5 / Euro 5+

1.6 Multijet Euro 6

1.6 Multijet Euro 6

with Adblue®

1.6 Multijet Euro 6d

Final with AdBlue®

Fuel

Diesel for motor

vehicles (EN590

Specification)

Diesel for motor

vehicles (EN590

Specification)

Diesel for motor

vehicles (EN590

Specification)

Diesel for motor vehicles

(EN590 Specification)

(*) Engine code 263A5000

183

WHEELS

RIMS AND TYRES

Pressed steel or alloy rims. Tubeless

radial carcass tyres. All approved tyres

are listed in the registration document.

WARNING If there are any

discrepancies between the Owner

Handbook and the registration

document, take the information from

the latter. For safe driving, the vehicle

must be fitted with tyres of the same

make and type on all wheels.

WARNING Do not use air chambers

with tubeless tyres.

 TECHNICAL SPECIFICATIONS

184

RIMS AND TYRES PROVIDED

 

Versions

Wheels

Tyres

Spare wheel (for

versions/markets, where

provided)

Standard

equipment

snow type

Rim

Tyre

1.4

All models

6Jx16 ET36.5

195/60 R16 C

99T

195/60 R16 C

99Q (M+S)

6Jx16 ET36.5

195/60 R16 C

99T

1.4 T-JET

All models

6Jx16 ET36.5

195/60 R16 C

99/97T

195/60 R16 C

99Q (M+S)

6Jx16 ET36.5

195/60 R16 C

99/97T

1.4 T-JET Natural

Power

Doblò

6Jx16 ET36.5

195/60 R16 C

99T PIRELLI

Chrono (#)

195/60 R16 C

99Q (M+S)

–

–

Doblò Cargo

(#) Measurement only certified and permitted for Pirelli tyres.

185

 

Versions

Wheels

Tyres

Spare wheel (for

versions/markets, where

provided)

Standard

equipment

snow type

Rim

Tyre

1.3 Multijet

Cargo

6Jx15 ET39 Light

185/65 R15 92T 185/65 R15 92Q

(M+S)

6JX15 ET39

Light

185/65 R15 92T

6Jx15 ET39 Heavy

195/65 R15 95T

(*)

195/65 R15 95Q

(M+S)

6JX15 ET39

Heavy

195/65 R15 95T

6JX16 ET36.5

195/60 R16 C

99T (*)

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C

99T

Cargo Maxi

6JX16 ET36.5

195/60 R16 C

99T

195/60 R16 C

99Q (M+S)

6JX16 ET36.5

195/60 R16 C

99T

5-seater (M1)

6JX15 ET39 Light

185/65 R15 88T 185/65 R15 88Q

(M+S)

6JX15 ET39

Light

185/65 R15 88T

6Jx15 ET39 Heavy

195/65 R15 95T

(*)

195/65 R15 95Q

(M+S)

6JX15 ET39

Heavy

195/65 R15 95T

6JX16 ET36.5

195/60 R16 C

195/60 R16 C

6JX16 ET36.5

195/60 R16 C

99T

(*) Alternative
