IDENTIFICATION
DATA

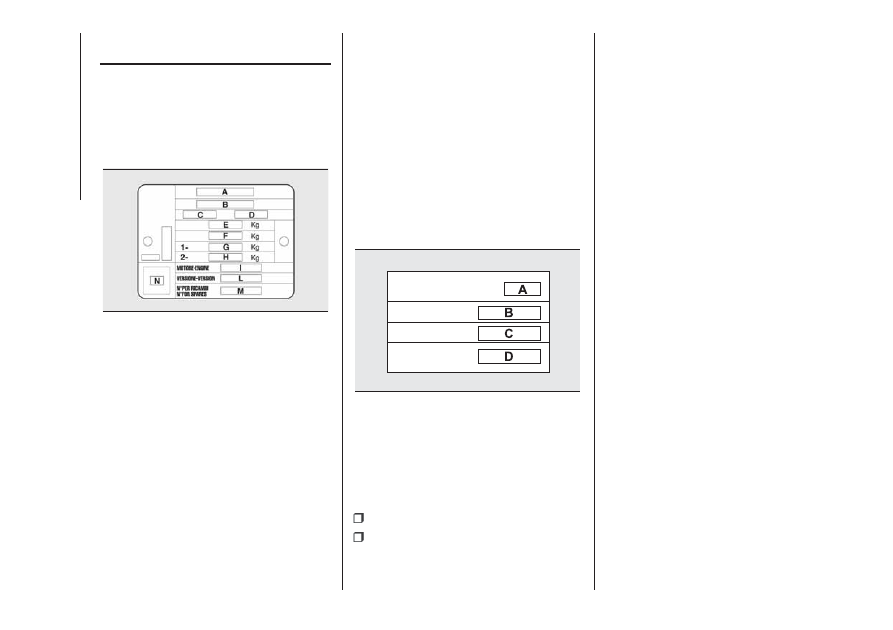

VIN PLATE

It is located on the left side of the rear
area of the luggage compartment
floor fig. 119and it bears the following
identification data:

B Type-approval number.

C Vehicle type identification code.

D Chassis serial number.

E Maximum permitted weight of vehicle

fully laden.

F Maximum permitted weight of vehicle

fully laden plus trailer.

G Maximum permitted weight on first

axle (front).

H Maximum permitted weight on

second axle (rear).

I Engine type.

L Bodywork version code.

M Spare part number.

N Correct value of smoke coefficient

(for diesel engines).

BODYWORK PAINT
IDENTIFICATION PLATE

The plate is applied on the external
tailgate post (left side) and it bears the
following data fig. 120:
A Paint manufacturer.
B Colour name.
C Fiat colour code.
D Respray and touch up code.

CHASSIS MARKING

It is applied on the passenger
compartment floor, near or below the
right front seat, and bears the following
data:

type of vehicle;

chassis serial number.

ENGINE MARKING

It is stamped on the cylinder block and
includes the type and the engine serial
number.

119

F1E0294

120

F1E0295

136

TECHNICAL

DA

T

A

ENGINE

General information

0.9 Twinair Turbo 105 HP

1.2 69 HP

1.4

Engine code

199B6000

199A4000

(*)

350A1000

169A4000

(**)

199A7000

(***)

Cycle

Otto

Otto

Otto

Number and position of cylinders

2 in line

4 in line

4 in line

Piston bore and stroke (mm)

80.5 × 86

70.8 × 78.86

72 × 84

Total displacement (cm³)

875

1242

1368

Compression ratio

10 ± 0.2

11.1: 1

11.1: 1

NORMAL

ECO

Maximum power (EC) (kW)

77

72

51

57 / 55

(***)

Maximum power (EEC) (HP)

105

98

69

77 / 75

(***)

corresponding engine speed (rpm)

5500

5750

5500

6000

Maximum torque (EC) (Nm)

145

120

102

115

Maximum torque (EC) (kgm)

14.7

12.1

10.4

11.7

corresponding engine speed (rpm)

2000

1750

3000

3250

Spark plugs

NGK ILKR9G8

NGK ZKR7A-10

Champion

RA8MCX4

NGK ZKR7A-10

Champion

RA8MCX4

Fuel

Unleaded petrol 95 R.O.N. (EN 228 specifications)

Emission level

Euro 6

Euro 4 / Euro 6

Euro 6

(*) Euro 4
(**) Euro 6
(***) For versions/markets, where provided

137

General information

0.9 Twinair 100 HP

(*)

1.2 65 HP

Engine code

199B7000

199B9000

Cycle

Otto

Otto

Number and position of cylinders

2 in line

4 in line

Piston bore and stroke (mm)

80.5 × 86

70.8 × 78.86

Total displacement (cm³)

875

1242

Compression ratio

10 ± 0.2 : 1

11.1: 1

Maximum power (EC) (kW)

73.5

48

Maximum power (EEC) (HP)

100

65

corresponding engine speed (rpm)

5500

5500

Maximum torque (EC) (Nm)

145

102

Maximum torque (EC) (kgm)

14.8

10.4

corresponding engine speed (rpm)

2100

3000

Spark plugs

NGK ILKR9G8

NGK ZKR7A-10

Fuel

Unleaded petrol 95 R.O.N. (EN 228

specifications)

Unleaded petrol 95 R.O.N. (EN 228

specifications)

Emission level

Euro 6

Euro 4

(*) Versions for specific markets

138

TECHNICAL

DA

T

A

General information

1.3 Multijet 90 HP (Euro 6)

(*)

1.3 Multijet 95 HP (Euro 6)

Engine code

955B2000

330A1000

Cycle

Diesel

Diesel

Number and position of cylinders

4 in line

4 in line

Piston bore and stroke (mm)

69.6 × 82

69.6 × 82

Total displacement (cm³)

1248

1248

Compression ratio

16.8: 1

16.8: 1

Maximum power (EC) (kW)

66

70

Maximum power (EEC) (HP)

90

95

corresponding engine speed (rpm)

3750

3750

Maximum torque (EC) (Nm)

200

200

Maximum torque (EC) (kgm)

20.4

20.4

corresponding engine speed (rpm)

1500

1500

Fuel

Diesel for motor vehicles (ENN590 Specification)

Emission level

Euro 6

Euro 6

(*) Version for specific markets

139

General information

1.4 LPG (Euro 5 / Euro 6)

1.4 Natural Power

Engine code

350A1000

350A1000

Cycle

Otto

Otto

Number and position of cylinders

4 in line

4 in line

Piston bore and stroke (mm)

72 × 84

72 × 84

Total displacement (cm³)

1368

1368

Compression ratio

11.1: 1

11.1 ± 0.2

LPG

Petrol

Methane

Petrol

Maximum power (EC) (kW)

57

57

51

57

Maximum power (EEC) (HP)

77

77

70

77

corresponding engine speed (rpm)

6000

6000

6000

6000

Maximum torque (EC) (Nm)

115

115

104

115

Maximum torque (EC) (kgm)

11.7

11.7

10.6

11.7

corresponding engine speed (rpm)

3250

3250

3000

3000

Spark plugs

NGK ZKR7AI-8

NGK ZKR7A -10 or Champion RA8MCX4

Fuel

LPG

Unleaded petrol 95

R.O.N. (EN 228

specifications)

Methane

Unleaded petrol 95

R.O.N. (EN 228

specifications)

Emission level

Euro 6

Euro 6

Euro 6

Euro 6

140

TECHNICAL

DA

T

A

WHEELS

167) 171)

RIMS AND TYRES PROVIDED

Alloy or pressed steel rims. Tubeless radial carcass tyres.

IMPORTANT If there are any discrepancies between the “Owner Handbook” and the “Registration Document”, take the
information from the latter. For safe driving, the car must be fitted with tyres of the same make and type on all wheels.

IMPORTANT Do not use air chambers with tubeless tyres.

100 mm wheel bolt distance and M12 x 1.5 bolts to be used only on wheels designed for this vehicle.
Depending on the configuration, the spare wheel has a 185/65 R15 84T tyre and a 6Jx15”- ET43 rim.

Versions

Wheels

Tyres fitted

Snow tyres

Space saver spare wheel

0.9 TwinAir Turbo

6J x 15'' - ET 43

(*)

185/65 R15 88T

185/65 R15 88Q

(M+S)

6J X 15'' - ET 43

185/65 R15 88T

6J x 16'' - ET 45

(*)

195/55 R16 87H

195/55 R16 87Q

(M+S)

6.5J x 17'' - ET 46

(*)

205/45 R17 88V

205/45 R17 88Q

(M+S)

1.2 69 HP

6J x 15” - ET 43

(*)

185/65 R15 88T

185/65 R15 88Q

(M+S)

6J X 15'' - ET 43

185/65 R15 88T

6J x 16'' - ET 45

(*)

195/55 R16 87H

195/55 R16 87Q

(M+S)

6J x 17'' - ET 46

(*)

205/45 R15 88V

(**)

205/45 R17 88Q

(M+S)

–

–

(*) Alloy wheel rim
(**) Specific versions with Start&Stop system

141

Versions

Wheels

Tyres fitted

Snow tyres

Space saver spare wheel

1.2 65 HP

6J x 15'' - ET 43

175/65 R15 84T

175/65 R15 84T

(M+S)

–

–

6J x 15'' - ET 43

(*)

185/65 R15 88T

185/65 R15 88T

(M+S)

–

–

6J x 16” - ET45

195/55 R16 87H

(****)

195/55 R16 87H

(M+S)

–

–

1.4 Petrol 8V /

1.3 Multijet

6J x 15'' - ET 43

(*)

185/65 R15 88T

185/65 R15 88Q

(M+S)

6J X 15'' - ET 43

185/65 R15 88T

6J x 16'' - ET 45

(*)

195/55 R16 87H

(****)

195/55 R16 87Q

(M+S)

6.5J x 17'' - ET 46

(*) (***)

205/45 R17 88V

(***)

205/45 R17 88Q

(M+S)

(***)

1.4 Natural Power

6J x 15” - ET43

185/65 R15 88T

185/65 R15 88Q

(M+S)

–

–

6J x 16” - ET45

195/55 R16 87H

(****)

195/55 R16 87Q

(M+S)

–

–

1.4 LPG

6J x 15” - ET43

185/65 R15 88T

185/65 R15 88Q

(M+S)

–

–

6J x 16” - ET45

195/55 R16 87H

(****)

195/55 R16 87Q

(M+S)

–

–

6.5J x 17” H2 - ET46

205/45 R17 88V

205/45 R17 88Q

(M+S)

–

–

(*) Alloy wheel rim
(****) Tyre not suitable for fitting snow chains
(***) 1.4 Petrol 8V versions

142

TECHNICAL

DA

T

A

COLD TYRE INFLATION PRESSURE (bar)

When the tires are warm, the inflation pressure should be + 0.3 bar in relation to the recommended figure. However, recheck
that the value is correct with the tyre cold. With snow tyres, add +0.2 bar to the pressure value prescribed for standard tyres.
When running at speeds over 160 km/h, inflate tyres at full-load pressures. With the iTPMS, the inflation pressure should be
+ 0.1 compared with the prescribed figure. The iTPMS is not fitted with 175/65 R15 84T tyres.

Tyres

Unladen/medium load

Full load

Front

Rear

Front

Rear

175/65 R15 84T

2.2

2.1

2.2

2.2

175/65 R15 84T

(*)

2.4

2.1

2.5

2.2

185/65 R15 88T

2.2

2.0

2.2

2.2

185/65 R15 88T

(**)

2.3

2.1

2.3

2.3

195/65 R15 87H

(***)

2.2

2.0

2.2

2.2

195/55 R16 87H

(*)

2.3

2.1

2.4

2.4

205/45 R17 88V

2.4

2.2

2.4

2.4

205/45 R17 88V

(*)

2.4

2.2

2.5

2.4

(*) 75/85 HP 1.3 MJet engines
(**) 100 HP 0.9 TwinAir and 1.3 MJet engines
(***) 1.4 Natural Power engines

SNOW CHAINS

168) 169) 170)

57)

Important notes

The use of snow chains should be in compliance with local regulations of each country. In certain countries, tyres marked with
code M+S (Mud and Snow) are considered as winter equipment; therefore their use is equivalent to that of the snow chains.
The snow chains may be applied only to the front wheel tyres. Check the tension of the snow chains after the first few metres
have been driven.
Using snow chains with tyres with non-original dimensions may damage the vehicle.

143

Using different size/type (M+S, snow, etc.) tyres between front and rear axle may adversely affect vehicle driveability, with the
risk of losing control of the vehicle and resulting accidents.
Snow chains cannot be fitted to the space-saver spare wheel (where provided). If a front tyre is punctured, replace a rear wheel
with the space-saver wheel and move the rear wheel to the front axle. In this way, with two normal drive wheels at the front,
snow chains can be fitted.

WARNING

167) The maximum speed for snow tyres marked “Q” is 160 km/h, while it is 190 km/h for “T” tyres and 210 km/h for "H" tyres. The highway
code speed limits must however always be complied with.

168) Snow chains can only be fitted on 15" tyres. Use compact 9 mm snow chains.

169) 16” and 18” tyres cannot be fitted with chains.

170) Keep the vehicle's speed down when snow chains are fitted; never exceed 50 km/h. Avoid potholes, do not drive over steps or
pavements and do not drive long distances over roads without snow, to avoid damaging both your vehicle and the road surface.

171) DO NOT fit wheel hub caps when using integral hub caps fixed (with springs) to the steel rim and after sale tyres provided with Rim
Protector. Use of unsuitable tyres and wheel caps may cause sudden decrease of tyre pressure.

WARNING

57) With snow chains, use the accelerator with extreme care to prevent/limit slipping of the drive wheels as much as possible, as it could
break the chains resulting in damage to the car body or mechanical components.

144

TECHNICAL

DA

T

A

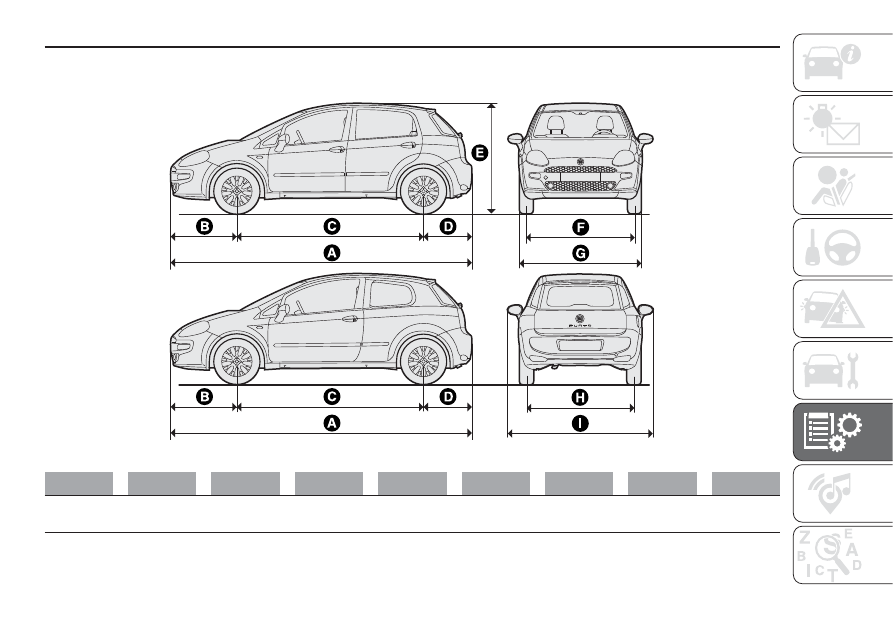

DIMENSIONS

Dimensions are expressed in mm and refer to the vehicle equipped with its standard-supplied tyres. Height is measured with
vehicle unladen.

A

B

C

D

E

F

G

H

I

4065

890

2510

665

1490 / 1514

(*)

1473

1687

1466

1967

(*) 1.4 Natural Power versions

NOTE Small variations in size are possible, depending on the dimensions of the rims/tyres.

121

F1E0604

145

PERFORMANCE

Top speeds after the initial period of usage of the vehicle.

Versions

km/h

0.9 TwinAir 100 HP

180

0.9 TwinAir Turbo 105 HP

182

1.4 Natural Power

162

(°)

/ 156

(°°)

1.4

165

1.4 LPG

165

(°)

/ 165

(°°°)

1.2 65 HP

156

1.2 69 HP (Euro 4 and Euro 6)

155

1.3 Multijet 90 HP (Euro 6)

172

1.3 Multijet 95 HP (Euro 6)

178

1.3 Multijet 95 HP VAN (Euro 6)

178

(°) Running on petrol
(°°) Running on methane
(°°°) Running on LPG (Euro 5 and Euro 6)

146

TECHNICAL

DA

T

A

WEIGHTS

PETROL VERSIONS

Weights (kg)

0.9 TwinAir Turbo 100/105 HP

1.2 65 HP/69 HP

3 door

5-door

3 door

5-door

Unladen weight (with all fluids, fuel
tank filled to 90% and without
optional equipment)

1075

1090

1015

1030

Payload including the driver

(*)

560

560

480

(**)

/ 560

(***)

560

Maximum permitted loads

(****)

– front axle

850

850

850

850

– rear axle

850

850

850

850

– total

1635

1650

1495 (**) / 1575 (***)

1590

Towable loads

– braked trailer

1000

1000

900

900

– trailer without brakes

400

400

400

400

Maximum load on roof

50

50

50

50

Maximum load on tow hitch (trailer
with brakes)

60

60

60

60

(*) If special equipment is fitted (sunroof, tow hitch, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permissible loads.

(**) 4-seater versions
(***) 5-seater versions
(****) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted

loads.

147

Weights (kg)

1.4

3 door

5-door

Unladen weight (with all fluids, fuel
tank filled to 90% and without
optional equipment)

1025

1040

Payload including the driver

(*)

560

560

Maximum permitted loads

(****)

– front axle

850

850

– rear axle

850

850

– total

1585

1600

Towable loads

– braked trailer

1000

1000

– trailer without brakes

400

400

Maximum load on roof

50

50

Maximum load on tow hitch (trailer
with brakes)

60

60

(*) If special equipment is fitted (sunroof, tow hitch, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permissible loads.

(****) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted

loads.

148

TECHNICAL

DA

T

A

DIESEL VERSIONS

Weights (kg)

1.3 Multijet 90 HP Euro 6

1.3 Multijet 90 HP Euro 6

(*)

1.3 Multijet 95 HP Euro 6

Unladen weight (with all fluids,
fuel tank filled to 90% and
without optional equipment)

1145

1185

1145

Payload including the driver

(**)

560

520

560

Maximum permitted loads

(***)

– front axle

950

950

950

– rear axle

850

850

850

– total

1705

1705

1705

Towable loads

– braked trailer

1000

1000

1000

– trailer without brakes

400

400

400

Maximum load on roof

50

50

50

Maximum load on tow hitch
(trailer with brakes)

60

60

60

(*) Version for specific markets.
(**) If special equipment is fitted (sunroof, tow hitch, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permissible loads.

(***) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.

149

LPG / NATURAL POWER VERSIONS

Trailers cannot be towed on 1.4 Natural Power versions so there is no provision for fitting a tow hook.

Weights (kg)

1.4 LPG

1.4 Natural Power

3 door

5-door

3 door

5-door

Unladen weight (with all fluids, fuel
tank filled to 90% and without
optional equipment)

1025

1040

1170

1185

Payload including the driver

(*)

560

560

460

460

Maximum permitted loads

(**)

– front axle

850

850

850

850

– rear axle

850

850

860

860

– total

1585

1600

1630

1645

Towable load

500

500

–

–

Maximum load on roof

50

50

50

50

Maximum load on tow hitch (trailer
with brakes)

60

60

60

60

(*) If special equipment is fitted (sunroof, tow hitch, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permissible loads.

(**) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.

150

TECHNICAL

DA

T

A

VAN VERSIONS (2-SEATER / 3 DOORS)

Weights (kg)

0.9 TwinAir Turbo 105 HP

1.4

Unladen weight (with all fluids, fuel
tank filled to 90% and without
optional equipment)

1075

1065 / 1210 (Natural Power versions)

Payload including the driver

(*)

520

520 / 455 (Versions with reduced capacity) / 400

(Natural Power versions)

Maximum permitted loads

(**)

– front axle

850

850

– rear axle

850

850 / 860 (Natural Power versions)

– total

1595

1585 / 1520 (Versions with reduced capacity) /

1610 (Natural Power versions)

Towable loads

– braked trailer

1000

1000

– trailer without brakes

400

400

Maximum load on roof

60

60

Maximum load on tow hitch (trailer
with brakes)

50

50

(*) If special equipment is fitted (sunroof, tow hitch, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permissible loads.

(**) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.

151
