Fiat Punto (2018 year). Manual - part 10

VAN VERSIONS (4-SEATER – 3/5 DOORS)

Weights (kg)

0.9 TwinAir Turbo 105 HP

1.4

1.3 Multijet 95 HP VAN

Euro 6

Unladen weight (with all fluids, fuel tank filled to
90% and without optional equipment)

1075 / 1090

(*)

1065 / 1080

(*)

1185

(*)

Payload including the driver

(**)

520

520

520

Maximum permitted loads

(***)

– front axle

850

850

950

– rear axle

850

850

850

– total

1595 / 1610 (*)

1585 / 1600 (*)

1705 (*)

Towable loads

(****)

– braked trailer

1000

1000

1000

– trailer without brakes

400

400

400

Maximum load on tow hitch (trailer with brakes)

60

60

50

Maximum load on roof

50

50

60

(*) 5-door versions
(**) If special equipment is fitted (sunroof, tow hitch, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permissible loads.

(***) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.
(****) Do not exceed the speed limits specific to each country you are driving in, in the case of vehicles towing trailers. In all cases, the top speed must not exceed

80 km/h.

152

TECHNICAL

DA

T

A

REFUELLING

Capacity (litres)

0.9 TwinAir Turbo

1.2

1.4

Prescribed fuels and

original lubricants

Fuel tank:

45

45

45

Unleaded petrol with
RON no lower than 95
(EN228 specifications)

including a reserve of:

5 ÷ 7

5 ÷ 7

5 ÷ 7

Engine cooling system:

5.4

5.3

5.3 / 6.0

(*)

Mixture of water and
50% PARAFLU

UP

liquid

Engine sump:

2.8

2.4

2.4

SELENIA DIGITEK
P.E. (**)

SELENIA K P.E. (***)

Engine sump and filter:

3.3

2.6

2.6

Gearbox casing/differential:

1.65

1.5

1.5

TUTELA
TRANSMISSION
GEARFORCE

Dualogic gearbox hydraulic
activation system:

–

0.7

–

TUTELA TOP 4/S

Hydraulic brake circuit:

0.55

0.55

0.55

Windscreen/rear window washer
fluid reservoir:

2.2

2.2

2.2

Mixture of water and
PETRONAS
DURANCE SC35

With headlight washers:

4.5

4.5

4.5

(*) For 1.4 LPG Euro 5 and Euro 6 versions
(**) 0.9 TwinAir Turbo 105 HP version
(***) 1.2 / 1.4 versions

153

1.3 Multijet Euro 6

Prescribed fuels and original lubricants

Fuel tank (litres):

45

Diesel for motor vehicles (EN590
Specification)

including a reserve of (litres):

5 ÷ 7

Engine cooling system

6.7

Mixture of water and 50% PARAFLU

UP

liquid

Engine sump (litres):

3.7

SELENIA WR FORWARD

Engine sump and filter (litres):

3.9

Gearbox casing/front differential (kg):

1.7

TUTELA TRANSMISSION GEARFORCE

Hydraulic brake circuit (litres):

0.5

TUTELA TOP 4/S

Windscreen and rear window washer fluid
reservoir (litres):

2.2

Mixture of water and PETRONAS
DURANCE SC35

With headlight washer (litres):

4.5

154

TECHNICAL

DA

T

A

FLUIDS AND LUBRICANTS

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements of
the Scheduled Servicing Plan. Constant use of the prescribed lubricants guarantees the fuel consumption and emission
specifications. Lubricant quality is crucial for engine operation and duration.

PRODUCT SPECIFICATIONS

Use

Features

Specification

Original fluids and

lubricants

Replacement interval

Lubricants for petrol
engines (0.9 TwinAir Turbo
105 HP version)

SAE 0W-30 ACEA C2
grade totally synthetic
lubricant

FIAT 9.55535-GS1

SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12

According to Scheduled
Servicing Plan

Lubricants for petrol
engines (1.2 / 1.4
versions)

SAE 5W-40 ACEA C3
grade totally synthetic
lubricant

FIAT 9.55535-S2

SELENIA K P.E.
Contractual Technical
Reference N° F603.C07

According to Scheduled
Servicing Plan

Lubricants for 1.4 petrol /
1.4 LPG / 1.4 (Euro 5 and
Euro 6) / 1.4 Natural
Power engines

SAE 5W-40 ACEA C3
grade totally synthetic
lubricant

FIAT 9.55535-T2

SELENIA
MULTIPOWER GAS
5W-40
Contractual Technical
Reference N° F922.E09

According to the Service
Schedule

Lubricant for diesel
engines

SAE 0W-30 ACEA C2/API
SN grade totally synthetic
lubricant

FIAT9.55535-DS1 or

MS.90047

SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13

According to Scheduled
Servicing Plan

If lubricants conforming to the specific request are not available, products that meet the indicated specifications can be used to
top up; in this case optimal performance of the engine is not guaranteed.

IMPORTANT The use of products with different specifications than those indicated above could cause damage to the engine
not covered by the warranty.

155

Use

Features

Specification

Original fluids and

lubricants

Applications

Lubricants and greases
for drive transmission

SAE 75W grade synthetic
lubricant

FIAT 9.55550-MZ6 or

MS.90030–M1

TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10

Manual gearbox and
differential

Molybdenum disulphide
grease, for use at high
temperatures. N.L.G.I.
consistency 1-2

FIAT 9.55580–GRAS II

TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07

Wheel side constant
velocity joints

Grease for constant
velocity joints with low
friction coefficient.
N.L.G.I. consistency 0-1

FIAT 9.55580–GRAS II

TUTELA STAR 700
Contractual Technical
Reference N° F701.C07

Differential side constant
velocity joints

Brake fluid

Synthetic fluid F.M.V.S.S.
no. 116 DOT 4, ISO 4925
SAE J1704.

FIAT 9.55597 or

MS.90039

TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15

Hydraulic brakes and
hydraulic clutch controls

Protective agent for
radiators

Red protective with
antifreeze action, based
on inhibited monoethyl
glycol with organic
formula. that passes
CUNA NC 956-16, ASTM
D 3306 specifications

9.55523 or MS.90032

PARAFLU

UP

(*)

Contractual Technical
Reference N° F101.M01

Cooling circuits
proportions of use: 50%
water 50% PARAFLU

UP

(**)

Diesel fuel additive

Additive for diesel with
antifreeze and protective
action for diesel engines

TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06

To be mixed with diesel
(25 cc per 10 litres)

Windscreen/rear window
washer fluid

Mixture of spirits and
surfactants. Exceeds
CUNA NC 956-11
specifications

9.55522 or MS.90043

PETRONAS DURANCE
35
Contractual Technical
Reference N° F001.D16

To be used diluted or
undiluted in screen
washer/wiper systems

(*) IMPORTANT Do not top up or mix with other fluids that have different specifications from those described.
(**) When the vehicle is used in particularly harsh weather conditions, we recommend using a mixture of 60% PARAFLU

UP

and 40% demineralised water.

156

TECHNICAL

DA

T

A

FUEL CONSUMPTION

The fuel consumption figures given in the table below are determined on the basis of the type-approval tests laid down by
specific European Directives.

IMPORTANT The type of route, traffic conditions, weather conditions, driving style, condition of the car, trim level/equipment/
accessories, use of the climate control system, car load, presence of roof racks and other situations that adversely affect the
aerodynamics or wind resistance lead to different fuel consumption values than those measured. The fuel consumption will get
more regular only after having driven the first 3000 km.

FUEL CONSUMPTION ACCORDING TO THE CURRENT EUROPEAN DIRECTIVE (litres/100 km)

NOTE The consumption of the Natural Power versions (when running on methane) is expressed in m

3

/100 km.

Versions

Urban

Extra-urban

Combined

0.9 TwinAir Turbo 105 HP
(Euro 6)

5.0 / 4.9

(A)

3.8 / 3.7

(A)

4.2 / 4.1

(A)

0.9 TwinAir 85 HP (Euro 5
Start&Stop)

4.9

3.8

4.2

0.9 TwinAir 100 HP

(B)

4.5

3.4

3.8

1.2 65 HP

7.5 / 7.3

(C)

4.9 / 4.8

(C)

5.9 / 5.7

(C)

1.2 69 HP

7.1 / 6.5

(D)

4.3 / 4.2

(D)

5.3 / 5.0

(D)

1.4 (Euro 4)

7.5

5.0

5.9

1.4 (Euro 6)

7.4

4.7

5.7

1.3 Multijet 95 HP (Euro 6)

4.3

2.9

3.4

(A) For versions/markets, where provided.
(B) For specific markets
(C) For versions with reduced consumption/emissions
(D) Versions with Start&Stop system

157

Versions

Urban

Extra-urban

Combined

1.3 Multijet 95 HP (Euro 6)

(B)

4.3

2.8

3.4

1.3 Multijet 95 HP VAN (Euro
6)

4.3

2.9

3.4

1.3 Multijet 90 HP (Euro 6)

4.2

2.7

3.3

1.3 Multijet 90 HP (Euro 6)

(B)

4.0

2.6

3.1

1.4 LPG (Euro 5 / Euro 6)

7.3

(E) / 9.0 (F)

4.8

(E) / 5.9 (F)

5.7

(E) / 7.0 (F)

1.4 Natural Power

7.9

(E) / 8.2 (G)

5.4

(E) / 5.4 (G)

6.3

(E) / 6.4 (G)

(B) For specific markets
(E) Running on petrol
(F) Running on LPG
(G) Running on methane

158

TECHNICAL

DA

T

A

CO

2

EMISSIONS

The CO

2

emission levels given in the following table refer to combined consumption.

Versions

CO2 EMISSIONS IN ACCORDANCE WITH THE CURRENT EUROPEAN

DIRECTIVE (g/km)

0.9 TwinAir Turbo 105 HP

99 / 97

(A)

0.9 TwinAir Turbo 100 HP

(B)

88

1.2 65 HP

139 / 135

(C)

1.2 69 HP

126 / 117

(G)

1.4 (Euro 4)

139

1.4 (Euro 6)

132

1.4 LPG

133

(D) / 114 (E)

1.4 Natural Power

149

(D) / 115 (F)

1.3 Multijet 95 HP (Euro 6)

89

1.3 Multijet 95 HP (Euro 6)

(B)

88

1.3 Multijet 95 HP VAN (Euro 6)

89

1.3 Multijet 90 HP (Euro 6)

85

1.3 Multijet 90 HP (Euro 6)

(B)

82

(A) For versions/markets where provided
(B) For specific markets
(C) For versions with reduced consumption/emissions

(G) Versions with Start&Stop system

(D) Running on petrol.
(E) Running on LPG
(F) Running on methane

159

PRESCRIPTIONS FOR HANDLING THE VEHICLE AT THE END OF
ITS LIFE

(for versions/markets, where provided)

FCA has been committed for many years to safeguarding the environment through the constant improvement of its production
processes and manufacturing products that are increasingly "eco-compatible". To grant customers the best possible service
in terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at the end of
their life, FCA is offering its customers the chance to hand over their vehicle at the end of its life without incurring any additional
costs. The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any
expenses as a result of it having a zero or negative market value.
To hand your vehicle over at the end of its life without extra cost, contact one of our dealerships if you are purchasing another
vehicle or an FCA-authorised collection and scrapping centre. These centres have been carefully chosen to offer high quality
service for the collection, treatment and recycling of vehicles at their end of life, respecting the surrounding environment.
You can find further information on these collection and scrapping centres either from an FCA dealership or by calling the
number in the Warranty Booklet or by consulting the websites of the various FCA brands.

160

TECHNICAL

DA

T

A

MULTIMEDIA

This chapter describes the main
functions of the radio and Blue&Me™
that can be fitted on the vehicle.

RADIO.............................................162

BLUE&ME ......................................167

OFFICIAL TYPE APPROVALS .........173

161

RADIO

172) 173)

The radio has been designed according
to the specifications of the passenger
compartment, with a personalised
design matching the style of the
dashboard perfectly.

TIPS

Road safety

Please, learn how to use all different
radio functions (e.g. save stations)
before beginning to drive.
Care and maintenance
Only clean the cover with a soft,
anti-static cloth. Cleaning and polishing
products may damage the surface.

ANTITHEFT PROTECTION

The radio is equipped with an anti-theft
protection system based on the
exchange of information between the
radio and the electronic control unit
(Body Computer) present on the
vehicle. This system guarantees
maximum safety and prevents the
secret code from being entered each
time the radio power supply is
disconnected.

If the check has a positive outcome, the
radio will start to function, whereas if
the comparison codes are not the
same or if the electronic control unit
(Body Computer) is replaced, the
device will ask the user to enter the
secret code according to the procedure
described in the paragraph below.
Entering the secret code
When the radio is switched on, if the
password is requested, the display will
show "Radio code" for about 2
seconds, followed by four dashes "- - -
-".
The secret code is made up of four
digits from 1 to 6, each corresponding
to one of the dashes.
To enter the first digit, press the
corresponding button of the preset
stations (from 1 to 6). Enter the other
code digits in the same way. If the four
digits are not entered within 20
seconds, the display will show "Enter
code - - - -". If this occurs, it is not
considered an incorrect code entry.
After entering the fourth digit (within 20
seconds), the radio will work.
If an incorrect code is entered, the radio
will emit a sound and the display
shows the text "Radio blocked/wait" to
notify the user of the need to enter
the correct code.

Each time the user enters an incorrect
code, the waiting time will gradually
increase (1 min, 2 min, 4 min, 8 min, 16
min, 30 min,1h, 2h, 4h, 8h, 16h, 24h)
up to a maximum of 24 hours. The
waiting time will be shown on the
display with the text "Radio blocked/
wait". After the text has disappeared it
is possible to start the code entering
procedure again.

Vehicle radio passport
This document certifies the ownership
of the vehicle radio. The radio passport
shows the radio model, serial number
and secret code.

IMPORTANT Keep the radio passport in
a safe place so that you can give the
information to the relevant authorities if
the radio is stolen.
In the case of loss of the vehicle radio
passport, contact the Fiat Dealership,
taking an ID document and the vehicle
ownership documents.

162

MUL

TIMEDIA

QUICK GUIDE

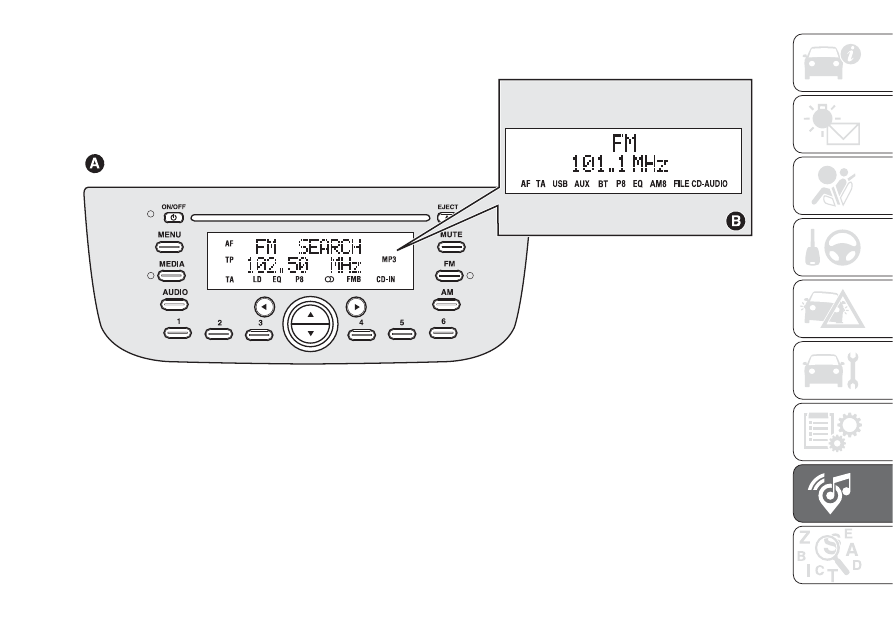

Controls on front panel

A - Speech Volume version;
B - Bluetooth Delphi version;

122

F1E0818

163

General functions

Button

Functions

Mode

ON/OFF

On/off

Short button press

FM

FM1, FM2, FM Autostore radio source selection

Brief cyclical button press

AM

MW1, MW2 radio source selection

Brief cyclical button press

MEDIA

CD/Media Player (only with Blue&Me™)/AUX (only with
Blue&Me™, for versions/markets, where provided),
USB/iPod and

Bluetooth

® (for versions/markets, where

provided) source selection

Brief cyclical button press

MUTE

Volume activation/deactivation (Mute/Pause)

Short button press

AUDIO

Audio adjustment: low tones (BASS), high tones
(TREBLE), RH/LH balance (BALANCE), front/rear balance
(FADER)

Menu activation: short button press
Adjustment type selection: press the

/

buttons

Value adjustment: press the

/

buttons.

MENU

Advanced functions adjustment

Menu activation: short button press. Adjustment type
selection: press the

/

buttons. Value adjustment:

press the

/

buttons.

Volume adjustment

Ring nut rotation

.

Radio functions

Button

Functions

Mode

Radio station search: automatic/manual search

Automatic search: press the

/

buttons (hold the

button down for fast forward)
Manual search: press the

/

buttons (hold the button

down for fast forward)

1 2 3 4 5 6

Storing of the current radio station and stored station
recall

Long button press for memory preset 1 to 6 respectively

Stored station recall

Brief press on buttons for memory preset 1 to 6

.

164

MUL

TIMEDIA

Multimedia functions (for versions/markets, where provided)

Button

Multimedia functions (CD/USB/iPod)

Mode

EJECT

CD ejection

Short button press

Play previous/next track

Short press of the

/

buttons

CD track fast forward/rewind

Long press of the

/

buttons

Play previous/next folder (CD MP3)

Short press of the

/

buttons

.

Media Player functions (only with Blue&Me™)

Button

Functions

Mode

Select previous/next folder/artist/genre/album depending
on the active selection mode

Short button press

Play previous/next track

Short button press

.

AUX functions (for versions/markets, where provided)

Button

Functions

Mode

Volume adjustment

Left/right rotation of volume knob

165

GENERAL INFORMATION

The radio offers the following functions.

Radio section

PLL tuning with FM/AM/MW

frequency bands;

RDS (Radio Data System) with TA

(traffic alerts) function / TP (traffic
programmes) / EON (Enhanced Other
Network) / REG (regional programmes);

AF: search selection for alternative

frequencies in RDS mode;

provision for emergency alarm;

automatic/manual tuning into

stations;

FM Multipath detector;

manual storing of 30 stations: 18 on

FM band (6 on FM1, 6 on FM2, 6 on
FMT), 12 on MW band (6 on MW1,
6 on MW2);

automatic storing (AutoSTore

function) of 6 stations in the dedicated
FM band;

SPEED VOLUME function:

automatic volume adjustment
according to the car speed;

automatic Stereo/Mono selection.

CD section

Direct selection of the disc;

Track selection (forward/rewind) and

fast forward (forward/rewind) of the
tracks;

CD Display function: display of disc

name and time elapsed since the
start of the track

Audio CD, CD-R and CD-RW

playing.

MP3 CD section

MP3-Info function (ID3-TAG);

Folder selection (previous/next);

Track selection (forward/rewind) and

fast forward (forward/rewind) of the
tracks;

MP3 Display function: display of

name of folder, ID3-TAG information,
time elapsed since the start of the
track, name of the file

Reading of audio or data CD, CD-R

and CD-RW.

Audio section

Mute/Pause function;

Soft Mute function and Loudness

function;

7-band graphic equaliser

Separate adjustment of the

bass/treble and right/left channel
balance.

Media Player section (with
Blue&Me™ and Bluetooth® only)
(for versions/markets, where provided)

For the Media Player and Bluetooth®
functions, see the "Blue&me" para-
graph.

USB/iPod functions
(for versions/markets, where provided)

NOTE If a USB/iPod device is inserted
with the system on, this starts playing
the tracks present on the device.

AUX section (with Blue&Me™ only)
(for versions/markets, where provided)

AUX source selection;

AUX Offset function: alignment of

the portable device volume with that of
the other sources;

Portable player playback.

WARNING

172) If the volume is too loud this could be
dangerous for the driver and for
passengers when driving in traffic. Always
adjust the volume so that you can still
hear background noises.

173) Multimedia CDs include data tracks in
addition to the audio tracks. Playing this
type of CD can cause hissing at a volume
that may jeopardise road safety as well
as cause damage to the final stages and
the speakers.

166

MUL

TIMEDIA

BLUE&ME™

174) 175) 176) 177) 178) 179) 180)

.

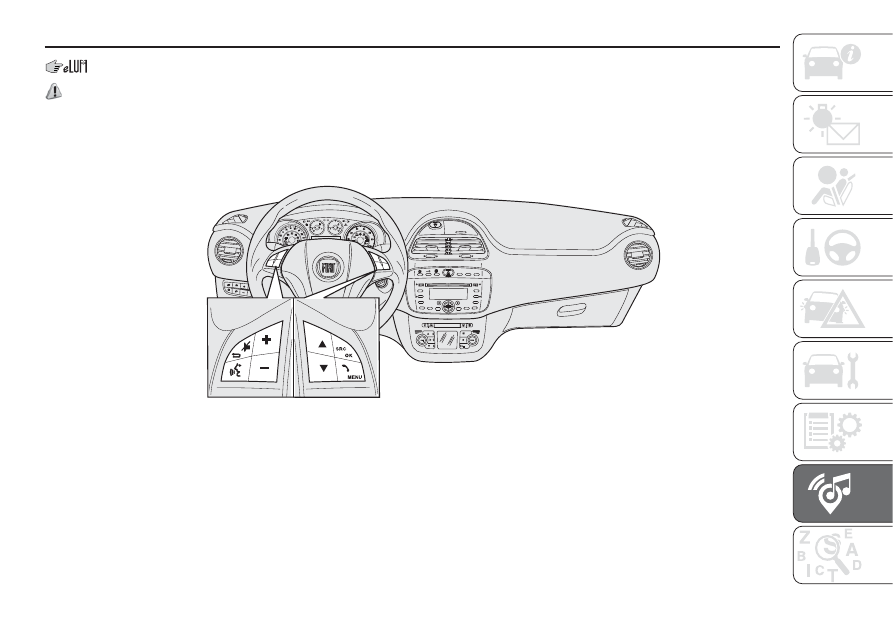

DISPLAY AND STEERING WHEEL CONTROLS

.

123

F1E0817

167
