Fiat 500L Living (2019 year). Manual - part 7

To store a speed value higher than
that displayed

Turn the ring B fig. 80 upwards (SET +
position). On releasing the ring B, the
speed increments by 1 km/h. Holding it
in the SET + position, the speed
continuously increments in steps of 5
km/h.

To store a speed value lower than
that displayed

Turn the ring B downwards (SET-
position). On releasing the ring B, the
speed decrements by 1 km/h. Holding
it in the SET - position, the speed
continuously decrements in steps of 5
km/h.

DEVICE ACTIVATION/
DEACTIVATION

Activating the device

press and release button A

(CANC/RES) fig. 80 or,

if the car speed is in the range 30 to

130 km/h, turn the ring B upwards or
downwards.

The function is activated with the
current speed set as the speed limit.
Device activation is indicated by the
symbol

being shown on the display

along with the last speed limit set.

Deactivating the device

Press button A (CANC/RES) fig. 80 .
Device deactivation is indicated by the
set being replaced by the word CANC.

Reactivating the device

press and release button A

(CANC/RES) fig. 80 or,

if the car speed is in the range 30 to

130 km/h, turn the ring B upwards or
downwards.

EXCEEDING THE
PROGRAMMED SPEED

By fully depressing the accelerator
pedal, the programmed speed can be
exceeded even with the device active
(e.g. in the event of overtaking).

The device is disabled until the speed
drops below the set limit, after which
it reactivates automatically.

FLASHING OF
PROGRAMMED SPEED

The programmed speed flashes in the
following cases:

when the accelerator pedal has

been fully depressed and the car has
exceeded the programmed speed;

activating the system after setting a

limit below the effective vehicle speed
(with acoustic warning);

when the device cannot reduce the

vehicle speed due to the gradient of the
road (with acoustic warning);

in the event of sharp acceleration.

DEACTIVATING THE
DEVICE

To disable the device, turn the ring C
fig. 80 to the 0 position.

Automatic off of the device

The device deactivates automatically in
the event of fault in the system. In this
case, contact a Fiat Dealership.

AUTOMATIC RESET OF
THE PROGRAMMED
SPEED

With the Speed Limiter enabled,
pressing button A (CANC/RES) fig. 80
at a higher speed than the set value,
the engine torque will be reduced
as required to reach that value, if it was
not reached within 20 seconds from
pressing the button.

104

ST

AR

TING

AND

DRIVING

ELECTRONIC
CRUISE CONTROL

(for versions/markets, where provided)
This device can be used at speeds
higher than 30 km/h

ACTIVATING THE DEVICE

134) 135) 136)

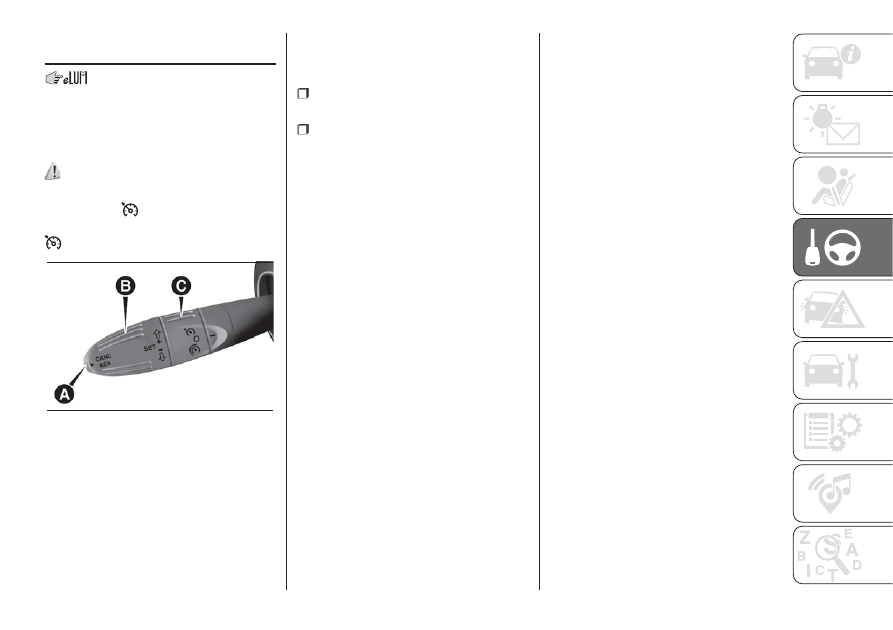

To turn the device on, turn the ring C
fig. 81 to the

position.

Device activation is indicated by the

symbol lighting up.

The device cannot be engaged in 1

st

or

reverse gear: it is advisable to engage
it in 3

rd

gear or higher.

IMPORTANT It is dangerous to leave
the device on when it is not in use.
There is a risk of inadvertently activating
it and losing control of the car due to
unexpected excessive speed.

SETTING THE DESIRED
SPEED

Proceed as follows:

activate the device by turning the

ring C fig. 81 downwards.

when the vehicle has reached the

desired speed, turn the ring B upwards
(or downwards) and release it to
activate the device. When the
accelerator is released, the vehicle will
automatically maintain the selected
speed.
If needed (e.g. when overtaking), you
can increase speed simply by pressing
the accelerator; when you release the
pedal, the car goes back to the speed
stored previously.
When travelling downhill with the device
active, the vehicle speed may slightly
exceed the set one.
IMPORTANT Before turning the ring B
upwards or downwards, the vehicle
must travel at a constant speed on level
ground.

SPEED INCREASE

Once the electronic Cruise Control has
been activated, the speed can be
increased by turning the ring B
upwards.

DECREASING SPEED

To decrease the speed with the device
activated, turn the ring B downwards.

RECALLING THE SPEED

For versions with Dualogic transmission
operating in D mode (Drive -
automatic), press and release button A
(CANC/RES) fig. 81 to recall the
previously set speed.
For versions with manual gearbox or
Dualogic transmission in sequential
mode, before recalling the previously
set speed you should accelerate until
getting close to it, then press and
release button A (CANC/RES).

DEACTIVATING THE
DEVICE

Lightly pressing the brake pedal or
pressing button A (CANC/RES)
deactivates the electronic Cruise
Control without deleting the stored
speed.
Changing gear deactivates the Cruise
Control.

DEACTIVATING THE
DEVICE

The electronic Cruise Control is
disabled by turning the ring C fig. 81 to
the 0 position or putting the starter
switch at STOP

81

F0S0624

105

WARNING

134) When travelling with the device active,
never move the gear lever to neutral.
135) In case of a malfunction or failure of
the device, contact a Fiat Dealership.
136) The electronic Cruise Control can be
dangerous if the system cannot keep a
constant speed. In specific conditions
speed may be excessive, resulting in the
risk of losing control of the vehicle and
causing accidents. Do not use the device
in heavy traffic or on winding, icy, snowy or
slippery roads.

PARKING SENSORS

(for versions/markets, where provided)

137)

47) 48)

SENSORS

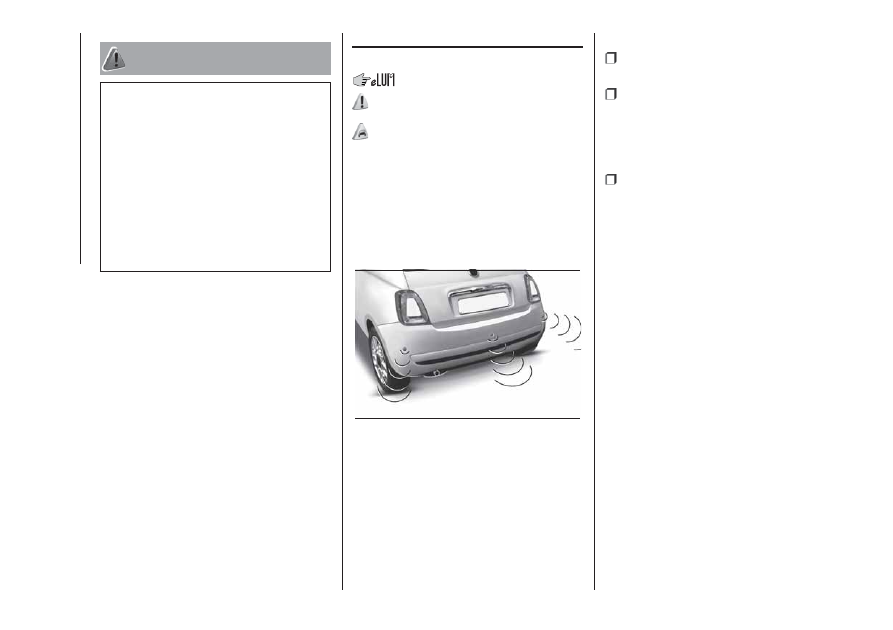

Parking sensors are located in the rear
bumper fig. 82 and detect and inform
the driver, through an intermittent
acoustic signal, of the presence of
obstacles at the rear of the car.

ACOUSTIC SIGNAL

When reverse gear is engaged and
there is an obstacle behind the car an
acoustic warning is activated and
the warning varies as the distance of
the obstacle from the bumper varies.

The frequency of the acoustic signal:

increases as the distance between

car and obstacle decreases

becomes continuous when the

distance between the car and
the obstacle is less than 30 cm and
stops immediately if the distance
increases

is constant if the distance between

the vehicle and the obstacle is
unchanged. If this situation concerns
the side sensors, the signal will stop
after approximately 3 seconds to avoid,
for example, indications in the event
of manoeuvres along a wall.
If several obstacles are detected by the
sensors, only the nearest one is
considered.

INDICATIONS ON
DISPLAY
(versions with colour display)

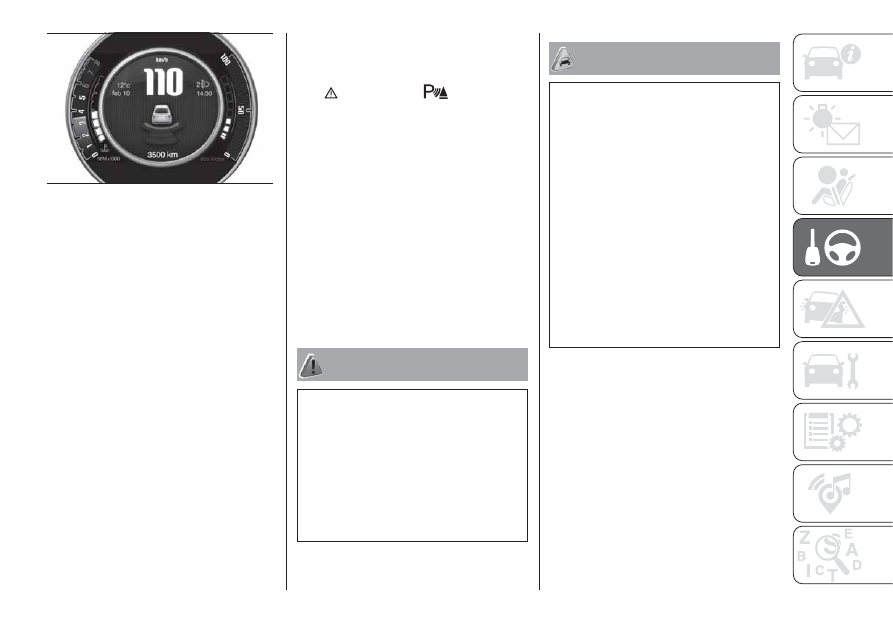

When the sensors are activated, the
screen shown in fig. 83 appears on the
display.
The system indicates a detected
obstacle by displaying an arc according
to the distance of the obstacle and its
position in relation to the car.
When the system detects an obstacle,
an arc appears in one or more positions
according to the distance of the
obstacle from the car.

82

F0S0578

106

ST

AR

TING

AND

DRIVING

If an object is detected in the rear left,
central or right zone, the display shows
a flashing arc in the corresponding
zone and a sound is emitted.
As the car approaches the object, the
display shows one or more flashing
arcs that approach the car, and the
sound becomes more frequent until it
becomes continuous.
The colour on the display depends on
the distance from and position of the
obstacle. The car is close to the
obstacle when a blinking red
arc appears on the display (to the right,
in the centre or to the left) and a
continuous sound is emitted. If there
are several obstacles, the closest one is
indicated.

FAULT INDICATIONS

Parking sensor faults will be indicated
when reverse is engaged by warning
light

or by the icon

(versions

with colour display) on the instrument
panel and by the relevant message
in the display (for versions/markets,
where provided).

OPERATION WITH A
TRAILER

The operation of the sensors is
automatically deactivated when the
trailer electric cable plug is inserted in
the tow hook socket of the car. The
sensors are automatically reactivated
when the trailer's cable plug is
removed.

WARNING

137) Parking and other dangerous
manoeuvres are, however, always the
driver’s responsibility. While carrying out
these manoeuvres, always make sure that
no people (especially children) or animals
are in the area concerned. The parking
sensors are used to assist the driver, who
must never allow his attention to lapse
during potentially dangerous manoeuvres,
even those executed at low speeds.

WARNING

47) For correct operation of the system,
sensors must always be clean from mud,
dirt, snow or ice. Be careful not to scratch
or damage the sensors while cleaning
them. Avoid using dry, rough or hard
cloths. The sensors must be washed using
clean water, with the addition of vehicle
shampoo if necessary. When using special
washing equipment such as high pressure
jets or steam cleaning, clean the sensors
very quickly keeping the jet more than
10 cm away.
48) Have interventions on the bumper in
the area of the sensors carried out only by
a Fiat Dealership. Interventions on the
bumper that are not carried out properly
may compromise the operation of the
parking sensors.

83

F0S0558

107

SUGGESTIONS FOR
DRIVING

SAVING FUEL

Below are some suggestions which
may help you save fuel and thus lower
the amount of harmful emissions
released into the atmosphere.

Vehicle maintenance

Checks and operations should be
carried out in accordance with
the "Scheduled Servicing Plan" (see the
"Maintenance and care" chapter).

Tyres

Check the tyre pressures at least once
every four weeks: if the pressure is
too low, consumption levels increase as
resistance to rolling is higher.

Unnecessary loads

Do not travel with an overloaded
luggage compartment. The weight of
the vehicle and its arrangement greatly
affect fuel consumption and stability.

Roof rack/ski rack

Remove the roof rack or the ski rack
from the roof when they are not used.
These accessories lower aerodynamic
penetration and adversely affect
consumption levels. When transporting
particularly large objects, use a trailer
if possible.

Electric devices

Use electrical devices only for the
amount of time needed. The heated
rear window, windscreen wipers and
heater fan require a considerable
amount of energy; increasing
the current uptake increases fuel
consumption (by up to +25% in an
urban cycle).

Climate control module

Using the climate control system will
increase consumption: use standard
ventilation when the temperature
outside permits.

Devices for aerodynamic control

The use of non-certified devices for
aerodynamic control may adversely
affect air drag and consumption levels.

DRIVING STYLE

Start

Do not warm up the engine at low or
high revs when the car is stationary;
this causes the engine to warm up
more slowly, thereby increasing fuel
consumption and emissions. It is
therefore advisable to move off
immediately, slowly, avoiding high
speeds: in this way the engine will
warm up more quickly.

Unnecessary actions

Avoid revving up when starting at traffic
lights or before stopping the engine.
The latter action, as well as double-
declutching, is unnecessary and causes
increased fuel consumption and
pollution.

Gear selection

Use a high gear when traffic and road
conditions allow it. Using a low gear for
faster acceleration will increase fuel
consumption. In the same way,
improper use of a high gear increases
consumption, emissions and engine
wear.

108

ST

AR

TING

AND

DRIVING

Top speed

Fuel consumption considerably
increases as speed increases. Maintain
a constant speed, avoiding
unnecessary braking and acceleration,
which cost in terms of both fuel
consumption and emissions.

Acceleration

Accelerating violently severely affects
consumption and emissions:
acceleration should be gradual and
should not exceed the maximum
torque.

CONDITIONS OF USE

Cold starting

Short journeys and frequent cold starts
do not allow the engine to reach
optimum operating temperature.
Consequently, both consumption (from
+15 to +30% on the urban cycle) and
emissions will increase.

Traffic and road conditions

High fuel consumption is caused by
heavy traffic, for instance when
travelling in a queue with frequent use
of low gears or in cities with many traffic
lights. Winding mountain roads and
rough road surfaces also adversely
affect consumption.

Stops in traffic

During prolonged hold-ups (e.g. level
crossings) switch off the engine.

REFUELLING THE
VEHICLE

138) 139) 140)

Before refuelling, make sure that the
fuel type is correct. Also stop the
engine before refuelling.

PETROL VERSIONS

Only use unleaded petrol with a number
of octanes (R.O.N.) not lower than 95
(EN228 specification).

IMPORTANT An inefficient catalytic
converter leads to harmful exhaust
emissions, thus contributing to air
pollution.

IMPORTANT Never introduce leaded
petrol to the tank, even in small
amounts in an emergency, as this
would damage the catalytic converter
beyond repair.

REFUELLING CAPACITY

To ensure that you fill the tank
completely, top up twice after the first
click of the fuel supply gun. Further
top-ups could cause faults in the fuel
feeding system.

109

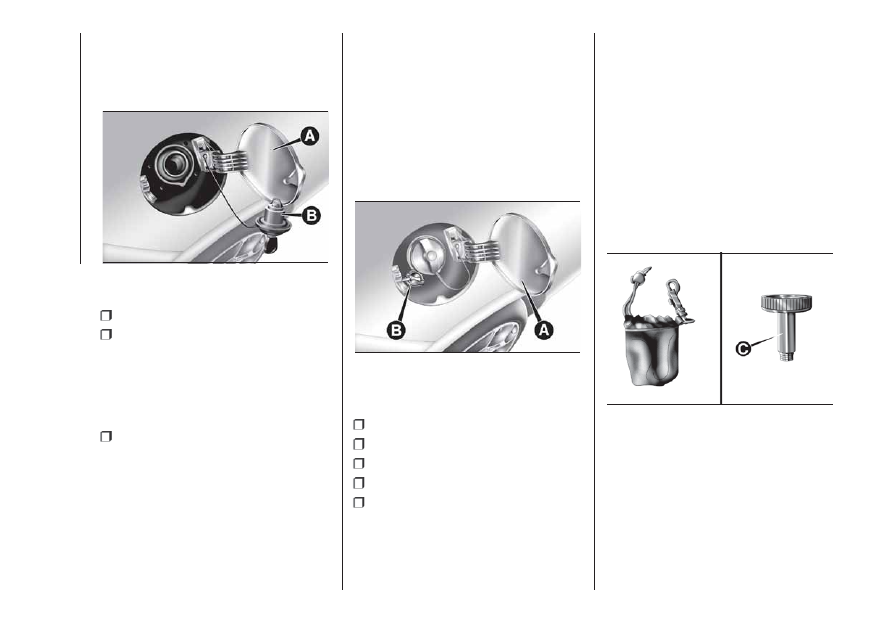

FUEL TANK CAP

Plug B fig. 84 is fitted with loss
prevention device C which secures it to
flap A.

Refuelling procedure

open lid A;

turn the ignition key anticlockwise in

the lock and unscrew the cap B. The
sealing may cause a slight pressure
increase in the tank. A little breathing
off, while slackening the cap is
absolutely normal;

when refuelling, fasten the cap to

the device inside the flap as shown
in fig. 84.

LPG VERSIONS

IMPORTANT Only use LPG for motor
vehicles.

The gas filler is located next to the
petrol filler cap. It has a check valve,
located in the filler body itself.

To access the filler, open the access
flap A fig. 85 and undo the cap B.

Observe the following precautions
during the refuelling operation:

stop the engine;

apply the handbrake;

turn the ignition key to STOP;

do not smoke;

hand the special adapter over to the

qualified LPG refuelling personnel.

IMPORTANT Before refuelling with LPG,
the qualified personnel must make
sure that the adapter is correctly
screwed onto the filler.

IMPORTANT Depending on the country,
there are various types of adapters for
the refuelling pump. The adapter C
fig. 86 that comes with the car in a
special case is specifically designed for
the country in which the car is sold. If
you are in a different country, find out
what type of adapter is used there.

IMPORTANT Look after the LPG
adapter carefully so that it does not get
damaged.

IMPORTANT Only use LPG for motor
vehicles.

84

F0S0104

85

F0S0538

86

F0S0539

110

ST

AR

TING

AND

DRIVING

IMPORTANT Only use the adapter
supplied with the vehicle as it is
equipped with a dedicated fuel
pre-filter.

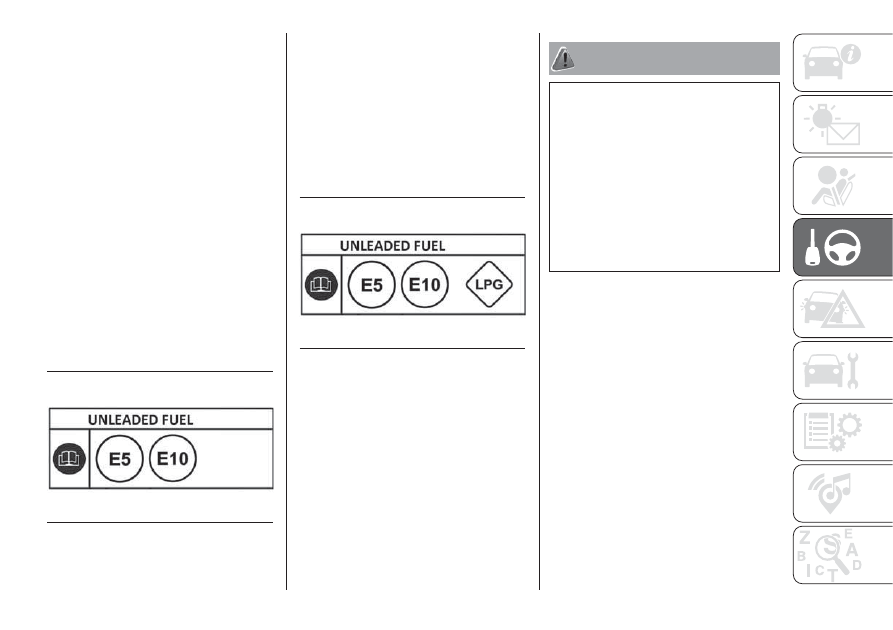

Fuel - Vehicle
compatibility
identification Graphic
symbol for consumer
information in
accordance with
EN16942

The symbols shown below facilitated
recognising the correct fuel type to
be used on your car.
Before proceeding with refuelling,
check the symbols inside the fuel filler
flap (where provided) and compare
them with the symbols shown on the
fuel pump (where provided).

Symbols for petrol powered cars

E5: Unleaded petrol containing up to
2.7% (m/m) oxygen and with maximum
5.0% (V/V) ethanol compliant with
EN228.
E10: Unleaded petrol containing up to
3.7% (m/m) oxygen and with maximum
10.0% (V/V) ethanol compliant with
EN228.

Symbols for petrol/LPG bi-fuel cars

E5: Unleaded petrol containing up to
2.7% (m/m) oxygen and with maximum
5.0% (V/V) ethanol compliant with
EN228.
E10: Unleaded petrol containing up to
3.7% (m/m) oxygen and with maximum
10.0% (V/V) ethanol compliant with
EN228.
LPG: Automotive LPG compliant with
EN589.

WARNING

138) Do not bring naked flames or lit
cigarettes near to the fuel tank opening:
fire risk. Keep your face away from the fuel
filler to prevent breathing in harmful
vapours.
139) Do not use a mobile phone near the
refuelling pump: risk of fire.
140) During normal service the catalyst
reaches high temperatures; therefore do
not park the car over inflammable materials
(grass, dry leaves, pine needles, etc.): fire
hazard.

87

F0S0666

88

F0S0667

111

TOWING TRAILERS

(for versions/markets, where provided)

141) 142)

IMPORTANT NOTES

For towing caravans or trailers the car
must be fitted with an approved tow
hook and an adequate electrical
system. Installation should be carried
out by specialised technicians who will
issue the required papers for travelling
on roads.
Install any specific and/or additional
door mirrors as specified by the
Highway Code.
Remember that, when towing a trailer,
steep hills are harder to climb, braking
distances increase and overtaking
takes longer depending on the overall
weight of the trailer. Engage a low gear
when driving downhill, rather than
constantly using the brake.
The weight the trailer exerts on the car
tow hook reduces the car's loading
capacity by the same amount. To make
sure that the maximum towable weight
is not exceeded (given in the vehicle
registration document) account should
be taken of the fully laden trailer,
including accessories and luggage.

Respect the speed limits specific to
each country for cars towing trailers. In
any case, the top speed must not
exceed 100 km/h.

IMPORTANT The engine must be
running when using auxiliary loads other
than external lights.

IMPORTANT To install a tow hook
contact a Fiat Dealership.

WARNING

141) The ABS with which the car is
equipped will not control the braking
system of the trailer. Particular caution is
required on slippery roads.
142) Never modify the braking system of
the vehicle to control the trailer brake. The
trailer braking system must be fully
independent of the vehicle’s hydraulic
system.

112

ST

AR

TING

AND

DRIVING

IN AN EMERGENCY

A punctured tyre or a burnt-out bulb?

At times, a problem may interfere
with our journey.

The pages on emergencies can help
you to deal with critical situations
independently and with calm.

In an emergency we recommend that
you call the freephone number found in
the Warranty Booklet.

It is also possible to call the national or
international universal freephone
number to search for the nearest
Dealership.

HAZARD WARNING LIGHTS...........114

CHANGING A BULB .......................114

REPLACING FUSES........................121

REPLACING A WHEEL ...................127

FIX&GO KIT.....................................131

JUMP STARTING ............................134

FUEL CUT-OFF SYSTEM ................135

TOWING THE VEHICLE ..................136

113

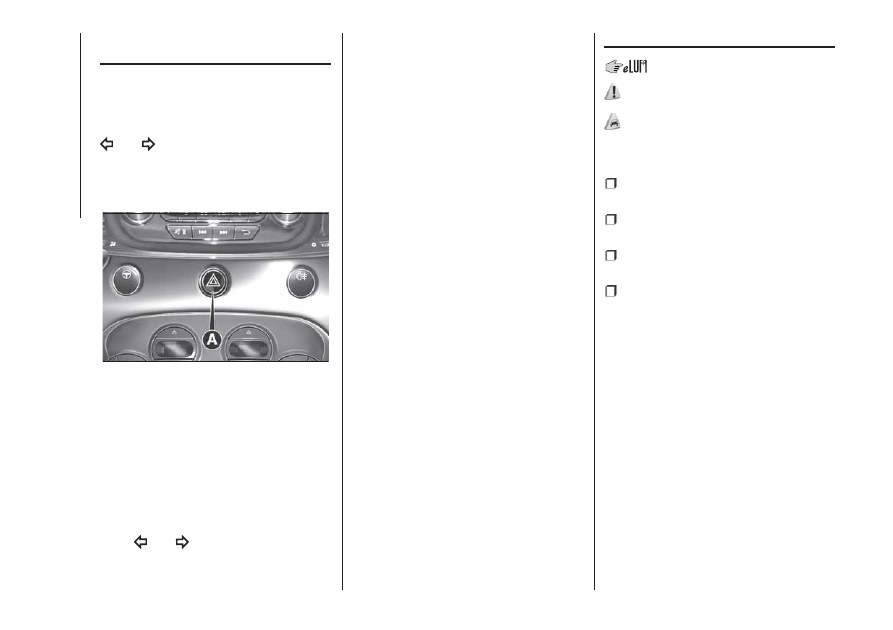

HAZARD WARNING
LIGHTS

Press button A fig. 89 to switch the
hazard lights on/off regardless of the
position of the ignition key.
With the device on, warning lights

and

light up in the instrument

panel.
Press button A again to switch the
lights off.

IMPORTANT The use of hazard warning
lights is governed by the highway
code of the country you are driving in:
comply with legal requirements.

Emergency braking

In the event of an emergency braking,
the hazard warning lights switch on
automatically together with warning
lights

and

on the instrument

panel.

The lights switch off automatically when
emergency braking ceases.

CHANGING A BULB

143) 144) 145) 146)

49) 50)

GENERAL
INSTRUCTIONS

Before replacing a bulb check the

contacts for oxidation;

burnt bulbs must be replaced by

others of the same type and power;

always check the headlight beam

direction after changing a bulb;

when a light is not working, check

that the corresponding fuse is intact
before replacing a bulb. For the location
of fuses, refer to the paragraph
"Replacing fuses" in this chapter.

89

F0S0614

114

IN

AN

EMERGENCY

IMPORTANT When the weather is cold
or damp or after heavy rain or washing,
the surface of headlights or rear lights
may steam up and/or form drops of
condensation on the inside. This is
a natural phenomenon due to the
difference in temperature and humidity
between the inside and the outside
of the glass which does not indicate a
fault and does not compromise the
normal operation of lighting devices.
The mist disappears quickly when the
lights are turned on, starting from
the centre of the diffuser, extending
progressively towards the edges

115

Light bulbs

Use

Type

Power

Ref. Figure

Main beams

H7

55W

D

Dipped headlights

H7

55W

D

Dipped headlights with gas discharge bulbs (Xenon)
(for versions/markets, where provided)

D1S

35W

F

Front side lights / daytime running lights

W21W / LL

5/2IW

A

Front direction indicators

WY21W / PY24W

21W

B

Front direction indicators (with xenon gas discharge
bulbs)

PY24W

24W

B

Side turn light

W5W

5W

A

Rear direction indicators

PY21W

21W

B

Tail/brake light

P21 / 5W

10W

B

Reverse gear

W16W

21W

B

Rear fog light

W16W

2IW

B

Ceiling light

C5W

5W

C

Boot light

W5W

5W

A

Number plate light

C5W

5W

C

Fog lights

H3

55W

E

Third brake lights

W5W

5W

A

116

IN

AN

EMERGENCY

REPLACING AN
EXTERNAL BULB

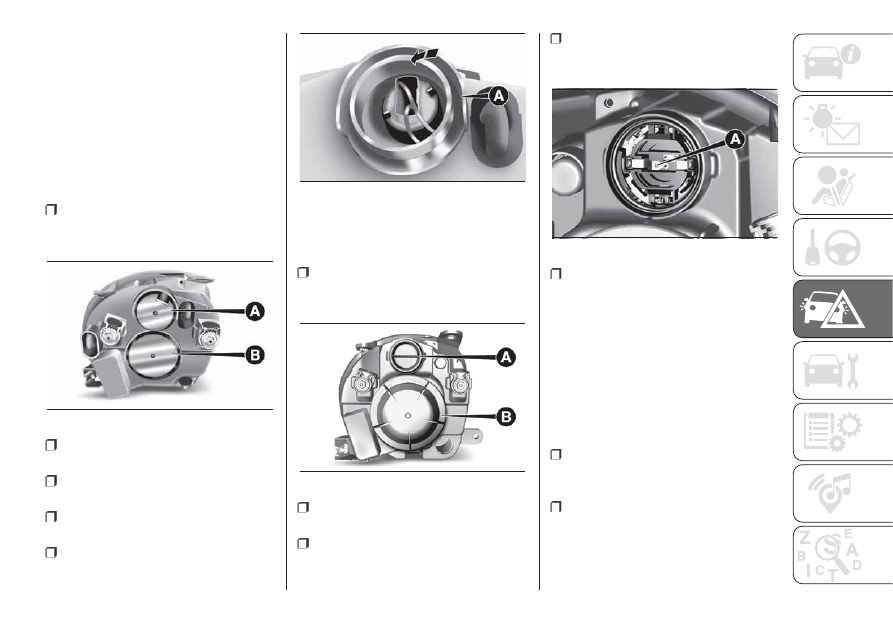

FRONT LIGHT CLUSTERS

The front light clusters contain side
lights, dipped headlights, main beam
headlights and direction indicator bulbs.

Front direction indicators
(POP versions only)

To replace the bulb, proceed as follows:

operating from the engine

compartment remove the rubber cap A
fig. 90;

turn the bulb holder A fig. 91

anticlockwise and remove it;

remove the pressure-fitted bulb and

replace it;

refit the bulb holder A by turning it

clockwise and locking it correctly;

refit the rubber cap.

Front direction indicators
(Excluding POP versions)

To replace the bulb, proceed as follows:

operating in the engine

compartment, remove the plastic cap A
fig. 92 by turning it anticlockwise;

turn the bulb holder anticlockwise

and remove it;

replace the bulb-bulb holder

assembly;

refit the bulb holder in its housing A

fig. 93 by turning it clockwise and
locking it correctly;

refit the protection cap in its housing

and turn clockwise.

Side turn light

IMPORTANT The intervention must be
carried out taking all precautions
necessary to avoid damaging the
bodywork (please use a sufficiently rigid
and appropriately thick plastic card).

To replace the bulb, proceed as follows:

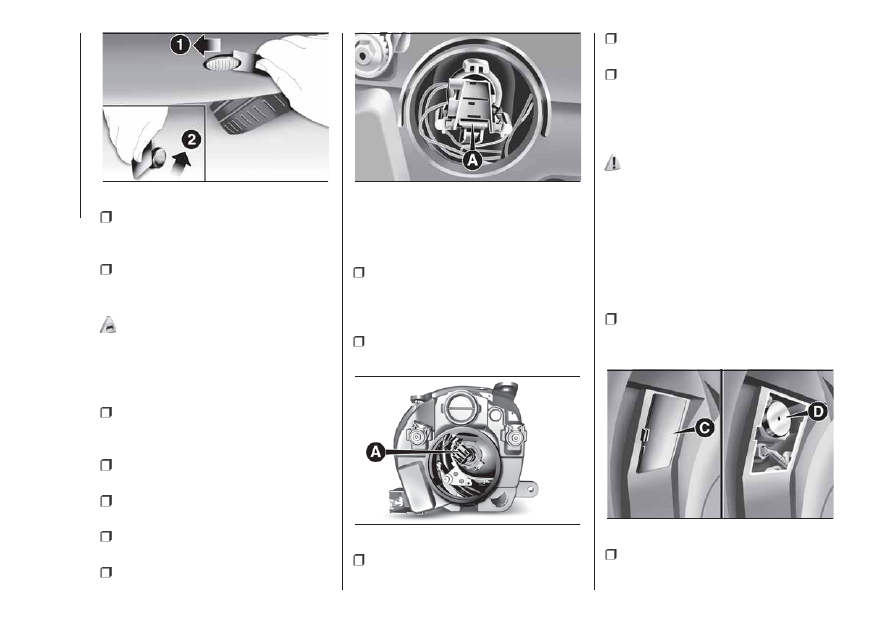

lever the lens off, by initially applying

force from the front towards the back
(1-fig. 94);

then lever in the opposite direction,

by applying force from the back part
(2-fig. 94) and remove unit;

90

F0S0050

91

F0S0052

92

F0S0591

93

F0S0608

117

turn the bulb holder anticlockwise,

extract the press-fitted bulb and
replace it;

refit the bulb holder in the lens, then

position unit, ensuring that the fastening
clip clicks into place.

51)

Dipped beam headlights
(POP versions only)

To replace the bulb, proceed as follows:

operating from the engine

compartment remove the rubber
protection cap B fig. 90;

press the fastener A fig. 95 and

remove the bulb holder;

remove the pressure-fitted bulb and

replace it;

refit the bulb holder locking it

correctly;

refit the rubber cap.

Dipped beam headlights
(Excluding POP versions)

To replace the bulb, proceed as follows:

operating in the engine

compartment, remove the plastic
protection cap B fig. 92 by turning it
anticlockwise;

disconnect connector A fig. 96 and

release the bulb holder catch;

extract the bulb and replace it;

refit the bulb in its housing and

reconnect the connector;

refit the protection cap in its housing

and turn clockwise.

Dipped beam headlights with gas
discharge bulbs (Xenon)
(for versions/markets, where provided)

147)

For replacement, contact a Fiat
Dealership.

Main beam headlights

Where the guard flap C fig. 97 is
provided (loaded in the wheel arch near
the lights), proceed as follows to
replace the bulb:

completely steer the wheels and

open guard flap then remove the rubber
cap D fig. 97;

free the bulb holder from the side

clips A fig. 98 and remove it;

94

F0S0355

95

F0S0053

96

F0S0593

97

F0S0051

118

IN

AN

EMERGENCY

fit the new bulb, making the outline

of the metallic part coincide with the
grooves on the reflector, then reattach
the bulb holding clips;

refit the rubber cap;

close the flap C.

NOTE If the guard flap is not present,
contact a Fiat Dealership to have the
bulb replaced.

Sidelights/daytime lights

Where the guard flap C fig. 97 is
provided (loaded in the wheel arch near
the lights), proceed as follows to
replace the bulb:

completely steer the wheels and

open guard flap then remove the rubber
cap D fig. 97;

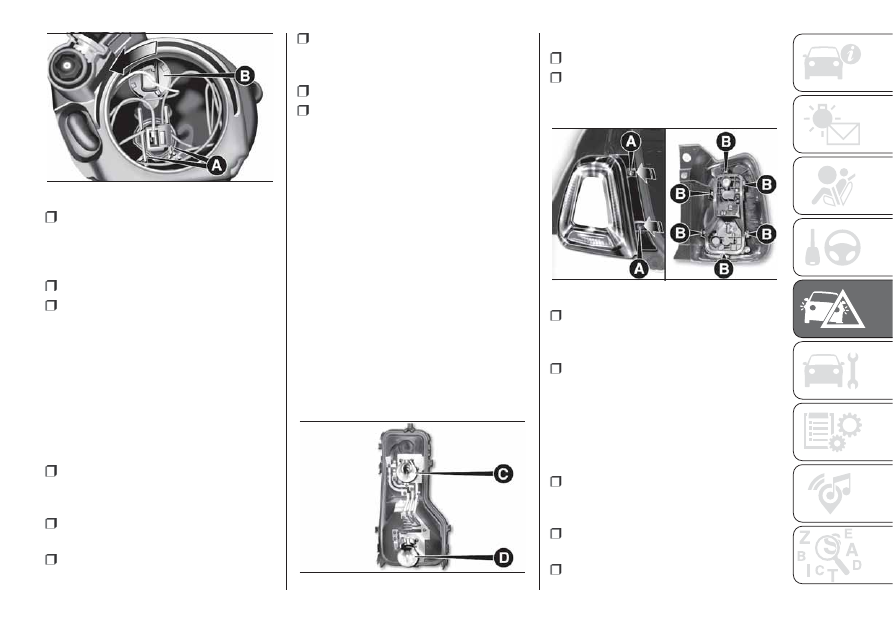

turn the bulb holder B fig. 98

anticlockwise and extract it;

extract the bulb and replace it;

refit the bulb holder B by turning it

clockwise and making sure that it locks
correctly;

refit the rubber cap;

close the flap C.

NOTE If the guard flap is not present,
contact a Fiat Dealership to have the
bulb replaced.

Fog lights

To replace a fog light, contact a Fiat
Dealership.

REAR LIGHT CLUSTERS

These contain the bulbs for the side
lights, brake lights and direction
indicators. The reversing lights and rear
fog lights are located instead in the
rear bumper.
The bulbs are arranged as follows fig.
99:
C: tail / brake lights;
D: direction indicators.

To replace the bulb proceed as follows:

open the tailgate;

unscrew the two fastening screws A

fig. 100 and extract the light cluster
axially without rotating it;

remove the bulb holder from its

housing releasing it from the locking
tabs B fig. 100;

extract the bulbs by pushing them

slightly and turning them anticlockwise.

REVERSING LIGHT/REAR FOG
LIGHT

Where the respective flap is provided,
proceed as follows to replace the bulb:

From inside the bumper, operate

the tabs A fig. 101 and remove the
press-fit flap;

disconnect the electrical connector

A fig. 102;

turn the bulb holder B fig. 102

anticlockwise and extract it;

98

F0S0054

99

F0S0580

100

F0S0579

119
