WARNING!

Never leave children unattended in a vehicle, and do
not let children play with power windows. Do not
leave the key fob in or near the vehicle, or in a location
accessible to children. Occupants, particularly unat-
tended children, can become entrapped by the win-
dows while operating the power window switches.
Such entrapment may result in serious injury or death.

Auto-Down

The window switches have an Auto-Down feature. Push
the window switch for approximately one second, release,
and the window will go down automatically. To cancel the
Auto-Down movement, operate the switch in either the up
or down direction and release the switch. To open the
window part way, pull the window switch briefly, and
release the switch when the window is in the desired
position.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the ears.
Your vehicle may exhibit wind buffeting with the windows
down, or the sunroof (if equipped) in certain open or

partially open positions. This is a normal occurrence and
can be minimized. If the buffeting occurs with the rear
windows open, open the front and rear windows together
to minimize the buffeting. If the buffeting occurs with the
sunroof open, adjust the sunroof opening to minimize the
buffeting or open any window.

POWER SUNROOF — IF EQUIPPED

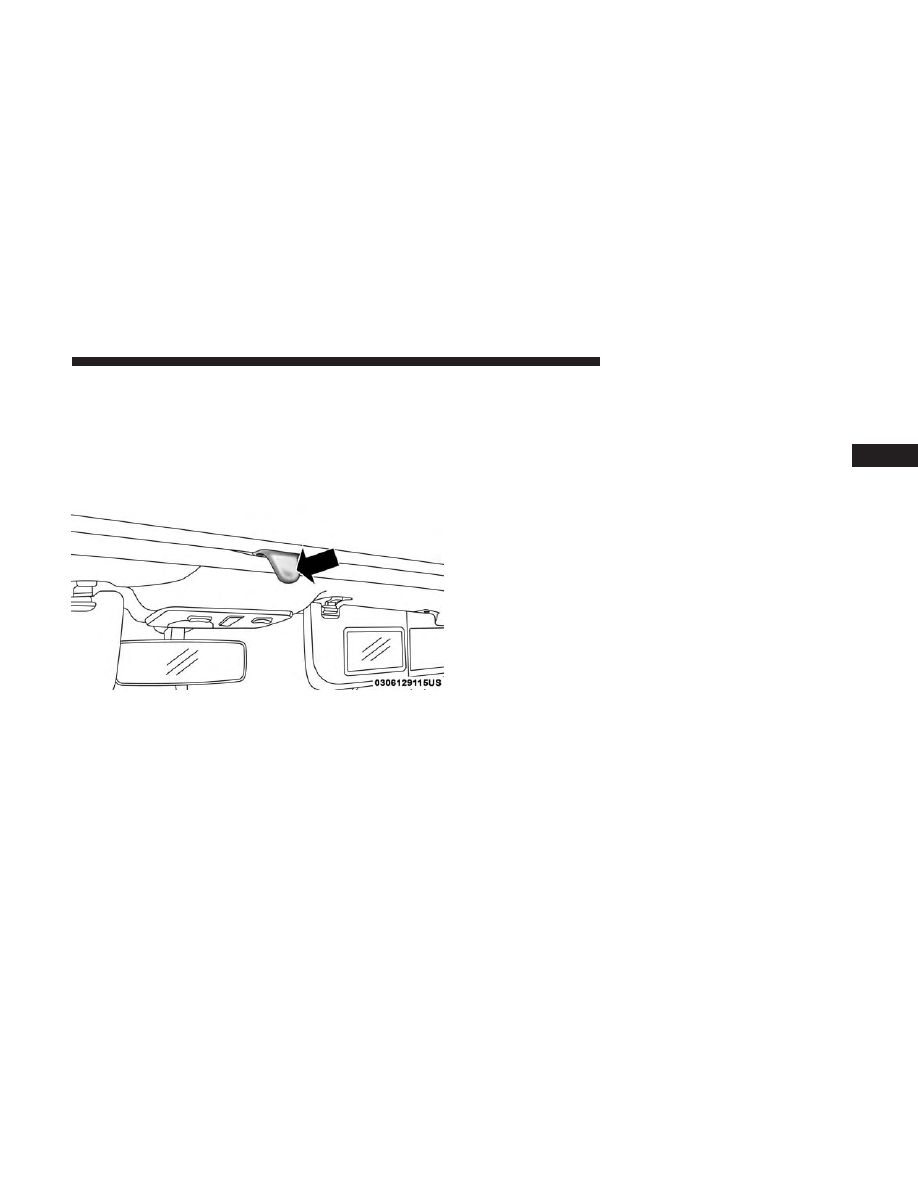

The power sunroof switch is located in the overhead
console.

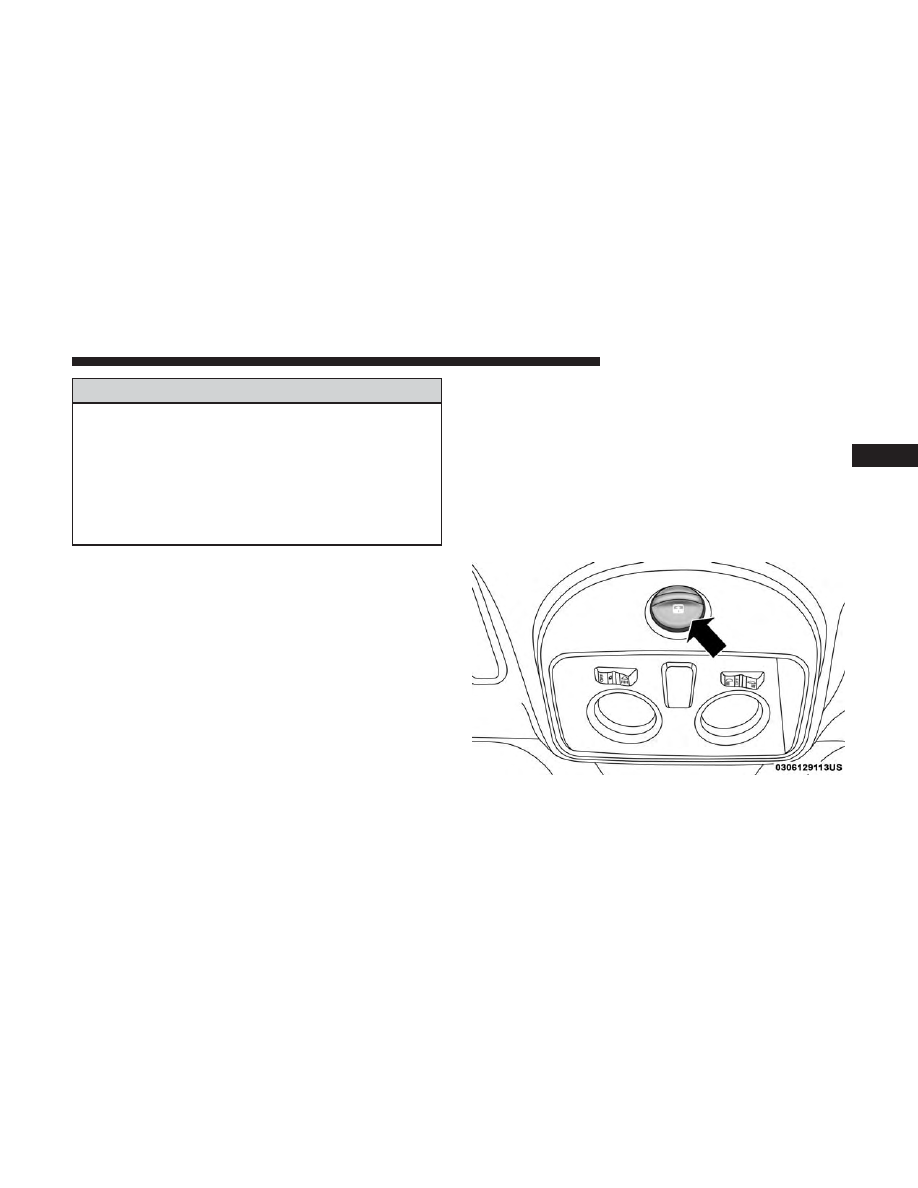

Power Sunroof Switch

3

GETTING TO KNOW YOUR VEHICLE

73

WARNING!

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Never leave the key
fob in or near the vehicle or in a location accessible to
children. Occupants, particularly unattended chil-
dren, can become entrapped by the power sunroof
while operating the power sunroof switch. Such
entrapment may result in serious injury or death.

• In a collision, there is greater risk of being thrown

from a vehicle with an open sunroof. You could also
be seriously injured or killed. Always fasten your
seat belt properly and make sure all passengers are
properly secured too.

• Do not allow small children to operate the sunroof.

Never allow your fingers, other body parts, or any
object to project through the sunroof opening. Injury
may result.

To Open

Push and hold the power sunroof switch rearward for
approximately one second and the sunroof will stop at the
vented position. Push the switch a second time and hold

for approximately one second and release, the sunroof will
open fully, then stop automatically. This is called “Express
Open”. During Express Open operation, any movement of
the sunroof switch will stop the sunroof.

To Close

With the sunroof in the full open position, pull the power
sunroof button and hold it for approximately one second,
the sunroof will return to the vented position. Pull the
switch a second time and hold for approximately one
second to completely close the sunroof.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the ears.
Your vehicle may exhibit wind buffeting with the windows
down, or the sunroof (if equipped) in certain open or
partially open positions. This is a normal occurrence and
can be minimized. If the buffeting occurs with the rear
windows open, open the front and rear windows together
to minimize the buffeting. If the buffeting occurs with the
sunroof open, adjust the sunroof opening to minimize the
buffeting or open any window.

74

GETTING TO KNOW YOUR VEHICLE

Sun Shade — If Equipped

For vehicles equipped with either a power sunroof or a
fixed glass roof, there is a sun shade that can be open or
closed. To open the sun shade, push the tab and move the
shade to a full open position.

Pinch Protect Feature

This feature will detect an obstruction in the opening of the
sunroof during Express Close operation. If an obstruction
in the path of the sunroof is detected, the sunroof will
automatically retract. Remove the obstruction if this oc-
curs. Next, push the switch forward and release to Express
Close.

Emergency Operation

In case of electrical failure, the sunroof can be operated
with the hex wrench that is located in the glove compart-
ment. There is a plug located in the rear of the sunroof
opening at the center of the vehicle. Removing the plug
reveals a hex opening in the motor assembly of the sunroof.
Insert the hex wrench and turn, moving the sunroof to the
desired location.

Manual Sun Shade

3

GETTING TO KNOW YOUR VEHICLE

75

HOOD

Opening

To open the hood, two latches must be released.

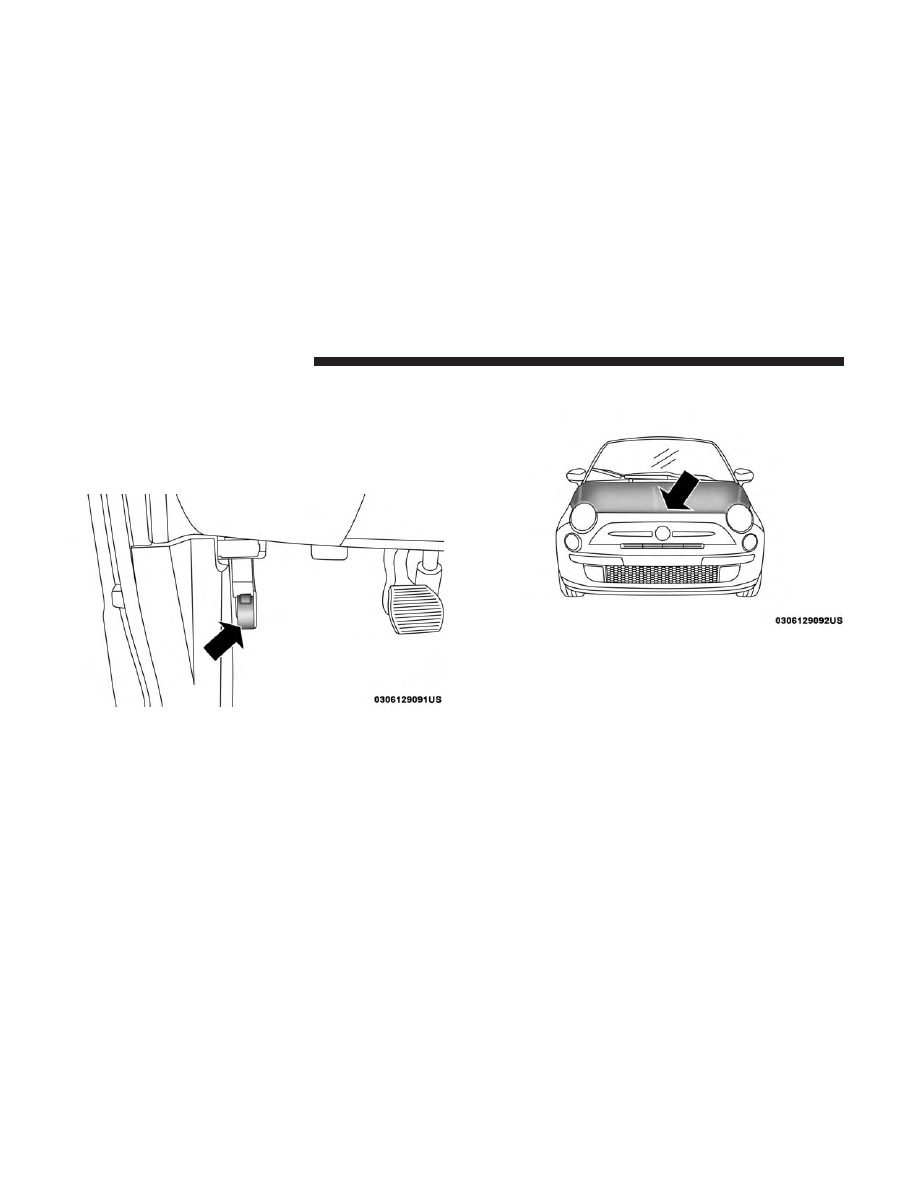

1. Pull the bottom of the RED hood release lever, located

on the left kick panel, rearward.

2. Slide the safety catch under the front edge of the hood,

near the center, to the right. Then raise the hood.

Hood Release Lever

Hood Safety Latch Location

76

GETTING TO KNOW YOUR VEHICLE

3. Lift the hood prop rod that clips to the right side (left

side when standing in front of the hood) of the under-
hood compartment. Place the hood prop rod in the hole
of hood hinge to secure the hood in the open position.

In hot climates, the prop rod may be hot. Pick up the prop
rod at the foam on the end of the prop rod.

Closing

WARNING!

Be sure the hood is fully latched before driving your
vehicle. If the hood is not fully latched, it could open
when the vehicle is in motion and block your vision.
Failure to follow this warning could result in serious
injury or death.

CAUTION!

To prevent possible damage, do not slam the hood to
close it. Lower hood to approximately 12 inches (30 cm)
and drop the hood to close. Make sure hood is fully
closed for both latches. Never drive vehicle unless
hood is fully closed, with both latches engaged.

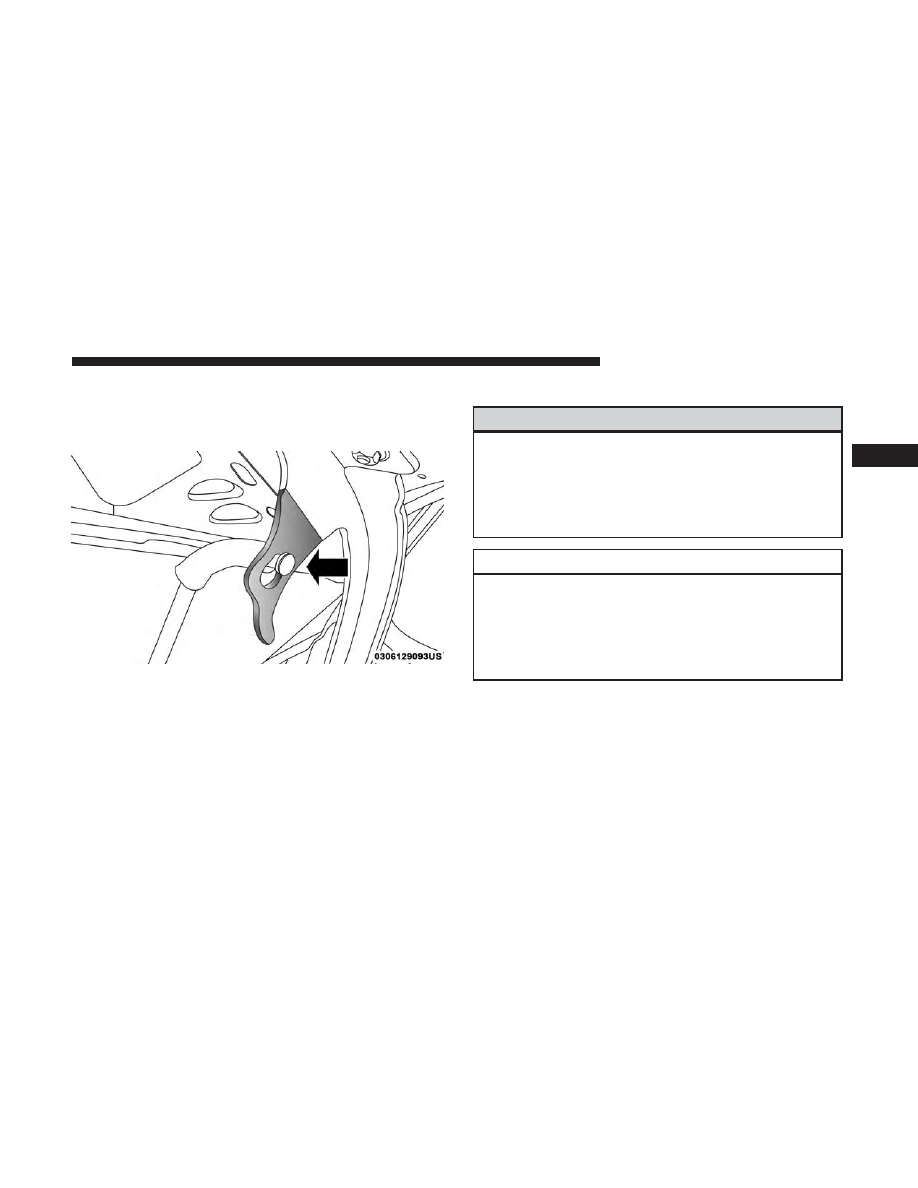

Hood Prop Rod

3

GETTING TO KNOW YOUR VEHICLE

77

LIFTGATE

Opening

To unlock the liftgate, use the key fob or activate the power
door lock switches located on the driver door handle.

To open the liftgate, squeeze the liftgate release handle and
pull the liftgate open with one fluid motion.

NOTE:

Gas props support the liftgate in the open position.

However, because the gas pressure drops with tempera-
ture, it may be necessary to assist the props when opening
the liftgate in cold weather.

INTERNAL EQUIPMENT

Storage

Glove Compartment

The glove compartment is located on the passenger side of
the instrument panel.

To open the glove compartment, pull the release handle.

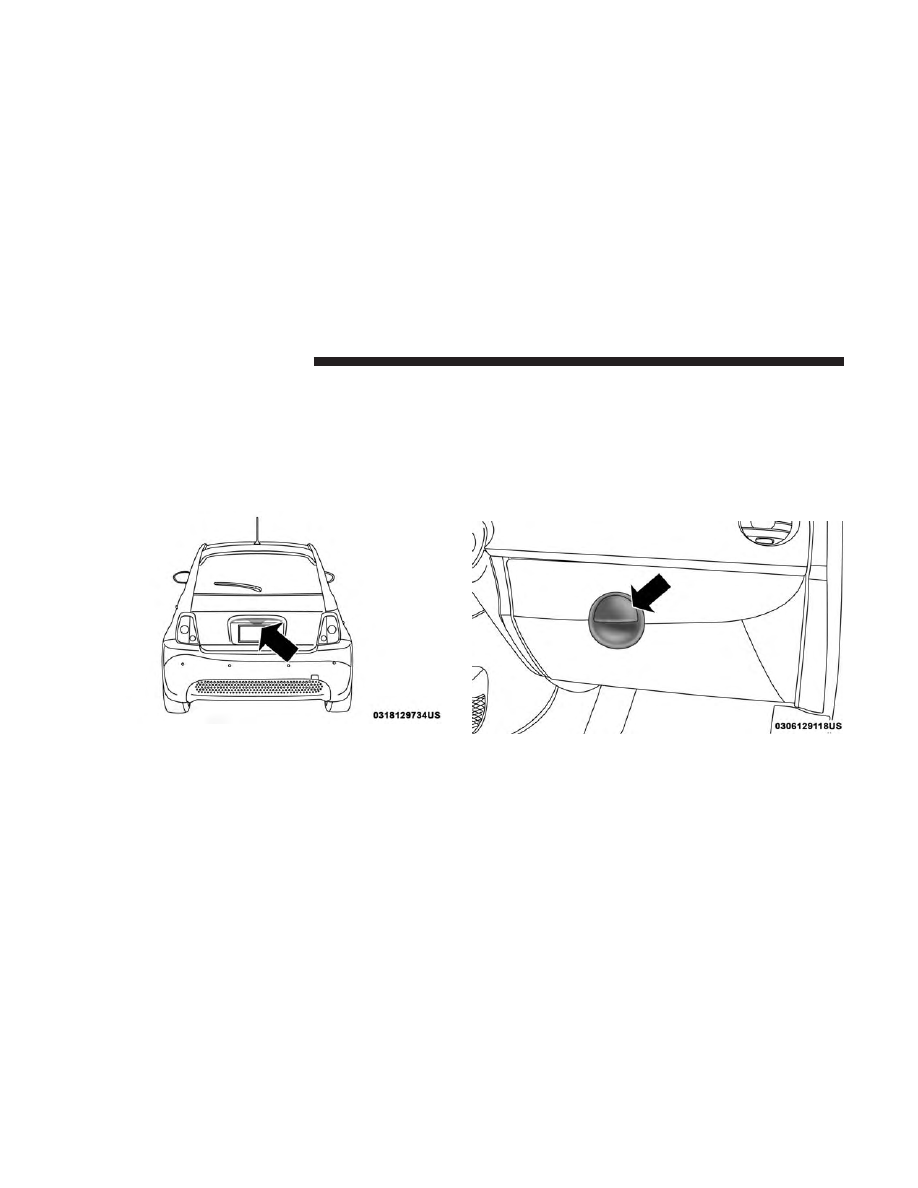

Liftgate Handle

Glove Compartment Latch

78

GETTING TO KNOW YOUR VEHICLE

Cupholders

Front Cupholders

For the driver and front passenger, cupholders are located
on the floor console between the front seats.

Rear Cupholders

For rear passengers, there are cupholders located on the
floor between the front driver and passenger seats.

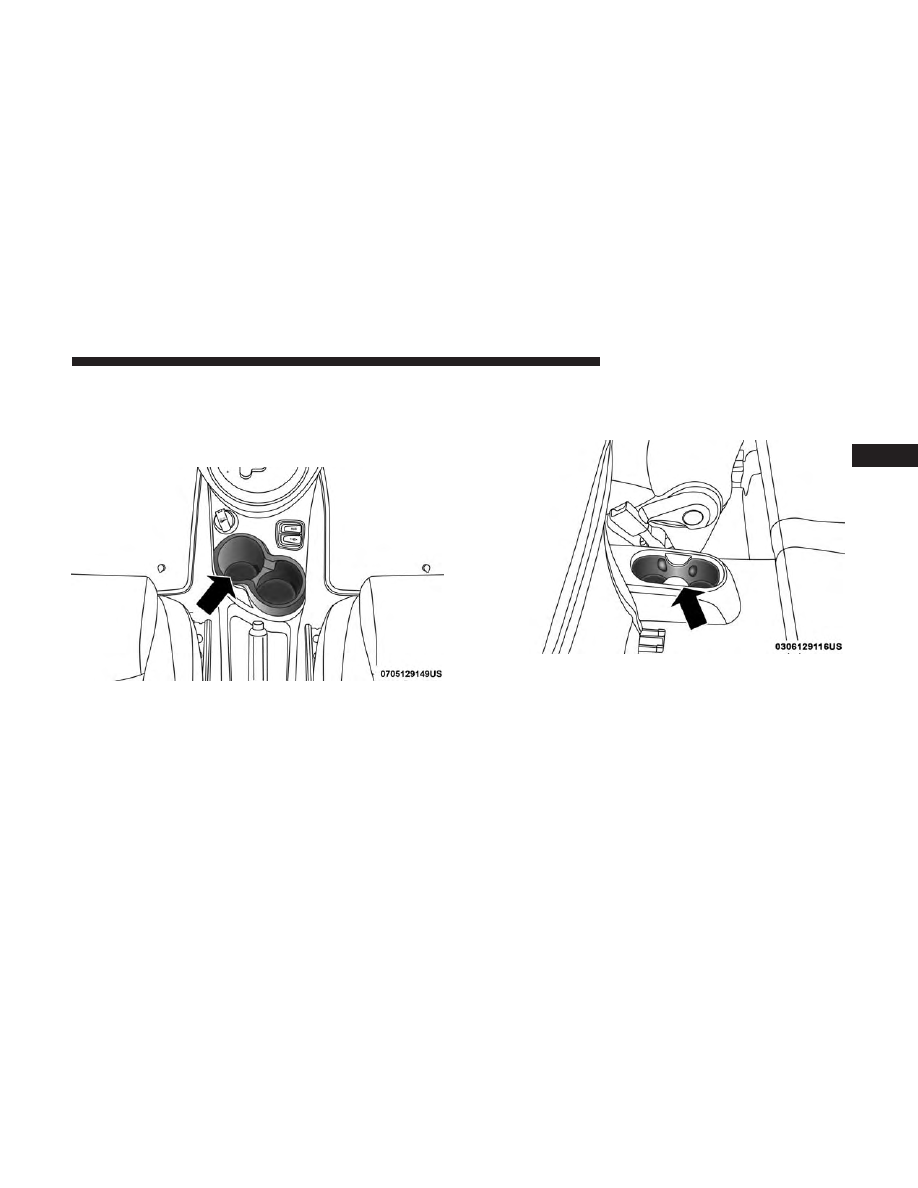

Front Cupholders

Rear Cupholders

3

GETTING TO KNOW YOUR VEHICLE

79

Sun Visors

The driver and passenger sun visors are located on the
headliner, near the front windshield. The sun visors can be
rotated downward or up against the door glass. Both sun
visors are equipped with courtesy mirrors. To view the
courtesy mirror, slide the mirror cover outward.

Electrical Power Outlets

There is a standard 12 Volt (13 Amp) power outlet, located
in the floor console, for added convenience. This power
outlet can power mobile phones, electronics and other low
power devices.

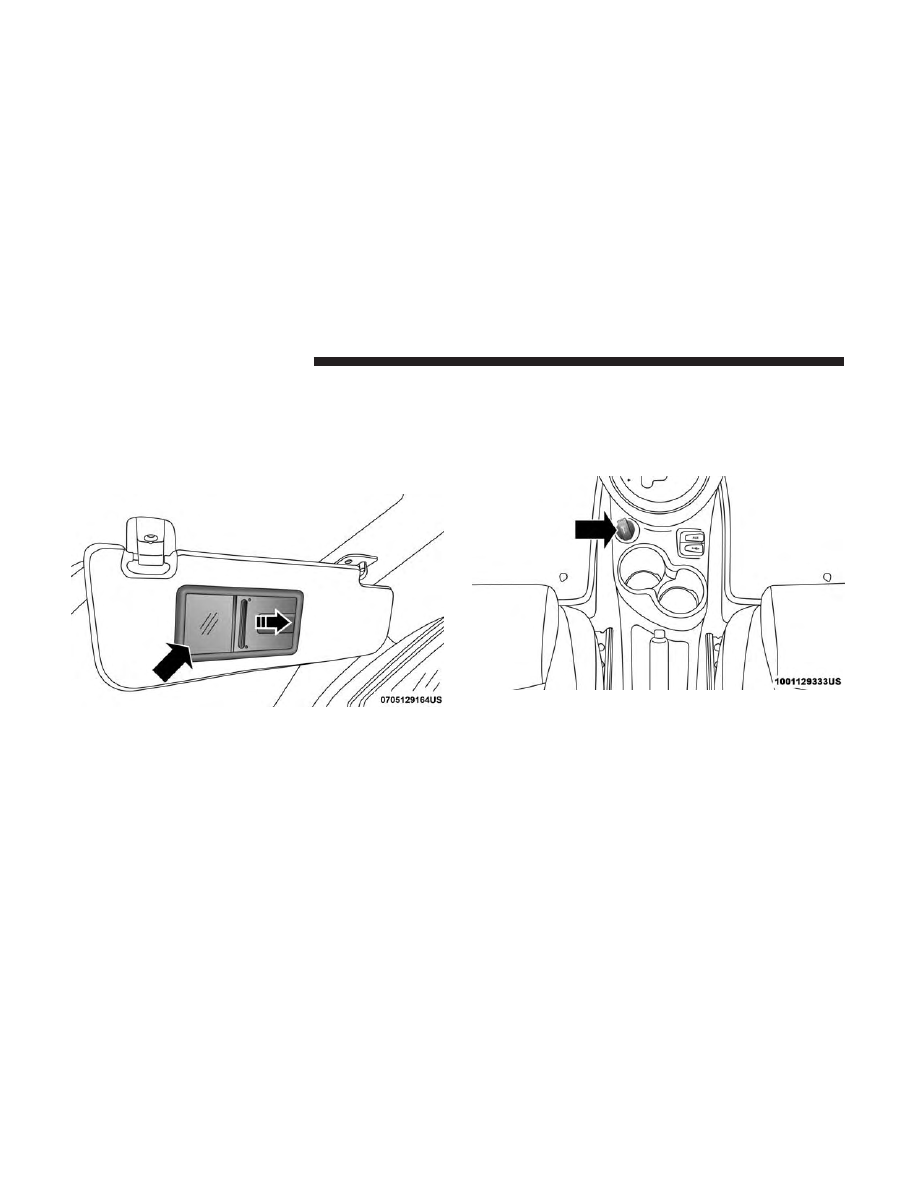

Slide Courtesy Mirror Cover Outward (Passenger Side

Shown)

Center Stack Power Outlet

80

GETTING TO KNOW YOUR VEHICLE

Power is available when the ignition switch is in the
ON/RUN or START position. Insert the cigar lighter or
accessory plug into the outlet for use. To preserve the
heating element, do not hold the lighter in the heating
position.

CAUTION!

• Do not exceed the maximum power of 160 Watts

(13 Amps) at 12 Volts. If the 160 Watts (13 Amps)
power rating is exceeded, the fuse protecting the
system will need to be replaced.

• Power outlets are designed for accessory plugs only. Do

not insert any other object in the power outlets as this
will damage the outlet and blow the fuse. Improper use
of the power outlet can cause damage not covered by
your New Vehicle Limited Warranty.

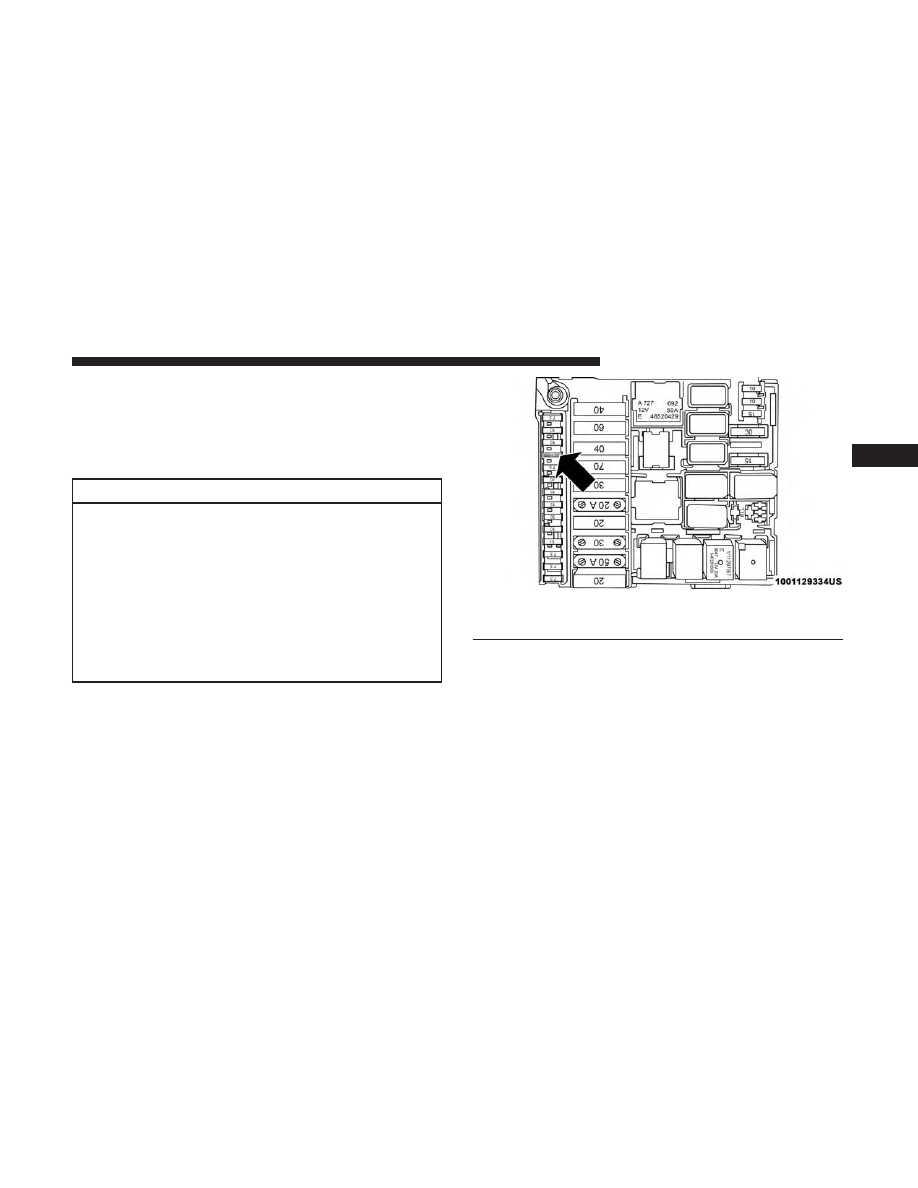

Power Outlet Fuse Location – Underhood

F15 Fuse 15 A Blue Cigar Lighter Front Console/Aux Power Outlet

3

GETTING TO KNOW YOUR VEHICLE

81

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CAUTION!

• Many accessories that can be plugged in draw power

from the vehicle’s battery, even when not in use (i.e.,
cellular phones, etc.). Eventually, if plugged in long
enough, the vehicle’s battery will discharge suffi-
ciently to degrade battery life and/or prevent the
vehicle from moving.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will degrade the battery
even more quickly. Only use these intermittently and
with great caution.

• After the use of high power draw accessories, or long

periods of the vehicle not being charged (with acces-
sories still plugged in), the vehicle will likely need to
be charged.

82

GETTING TO KNOW YOUR VEHICLE

GETTING TO KNOW YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . . .84

▫ Instrument Cluster Descriptions . . . . . . . . . . . . .85

䡵 INSTRUMENT CLUSTER DISPLAY . . . . . . . . . . . .85

▫ Instrument Cluster Display And Controls. . . . . . .86
▫ Display Menu Set-Up. . . . . . . . . . . . . . . . . . . . .87

䡵 TRIP COMPUTER. . . . . . . . . . . . . . . . . . . . . . . . .88

▫ Trip Button . . . . . . . . . . . . . . . . . . . . . . . . . . . .88
▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . . . . .89
▫ Values Displayed . . . . . . . . . . . . . . . . . . . . . . . .89

䡵 WARNING LIGHTS AND MESSAGES . . . . . . . . . .90

▫ Red Warning Lights . . . . . . . . . . . . . . . . . . . . . .90
▫ Yellow Warning Lights . . . . . . . . . . . . . . . . . . . .93
▫ Yellow Indicator Lights . . . . . . . . . . . . . . . . . . .96
▫ Green Indicator Lights . . . . . . . . . . . . . . . . . . . .97
▫ White Indicator Lights . . . . . . . . . . . . . . . . . . . .97
▫ Blue Indicator Lights . . . . . . . . . . . . . . . . . . . . .97

䡵 ONBOARD DIAGNOSTIC SYSTEM — OBD II . . . .98

▫ Onboard Diagnostic System (OBD II)

Cybersecurity . . . . . . . . . . . . . . . . . . . . . . . . . .98

4

INSTRUMENT CLUSTER

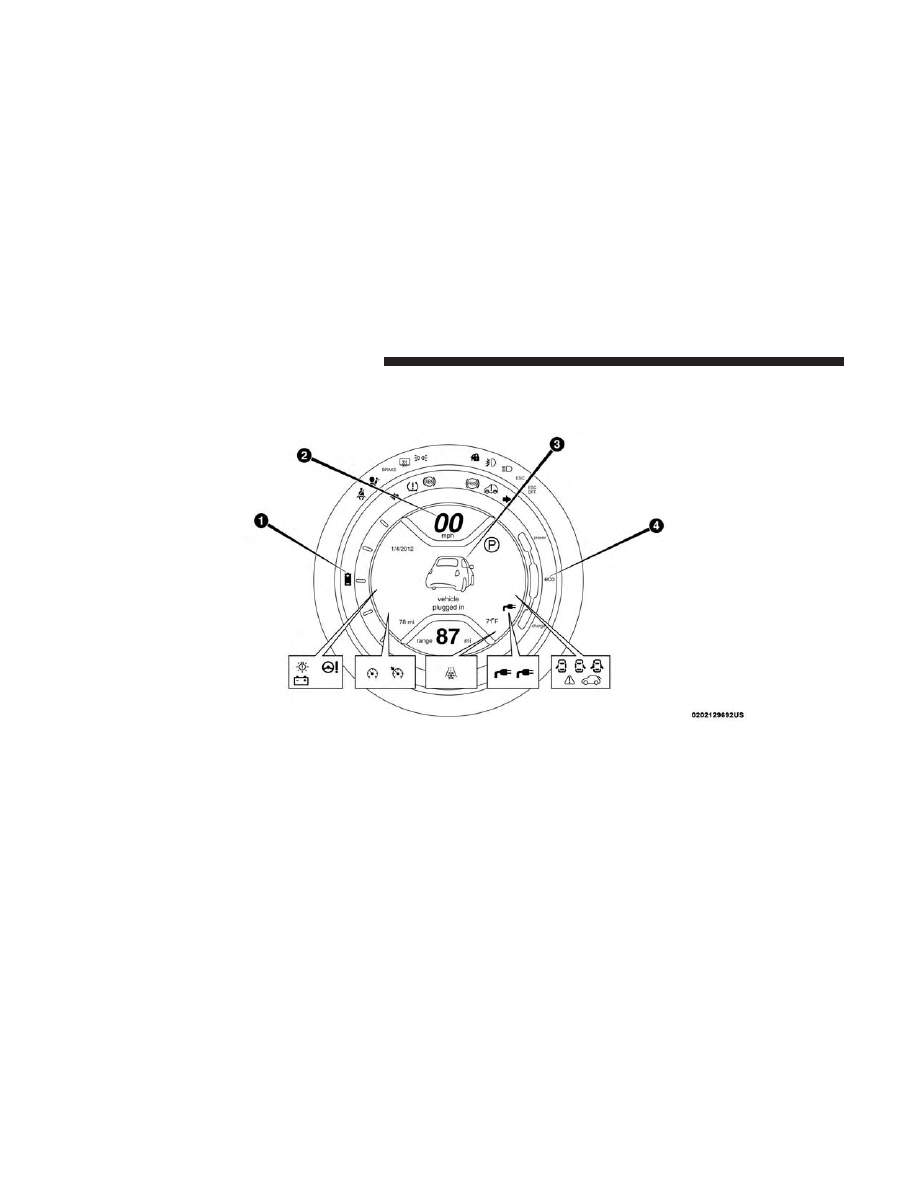

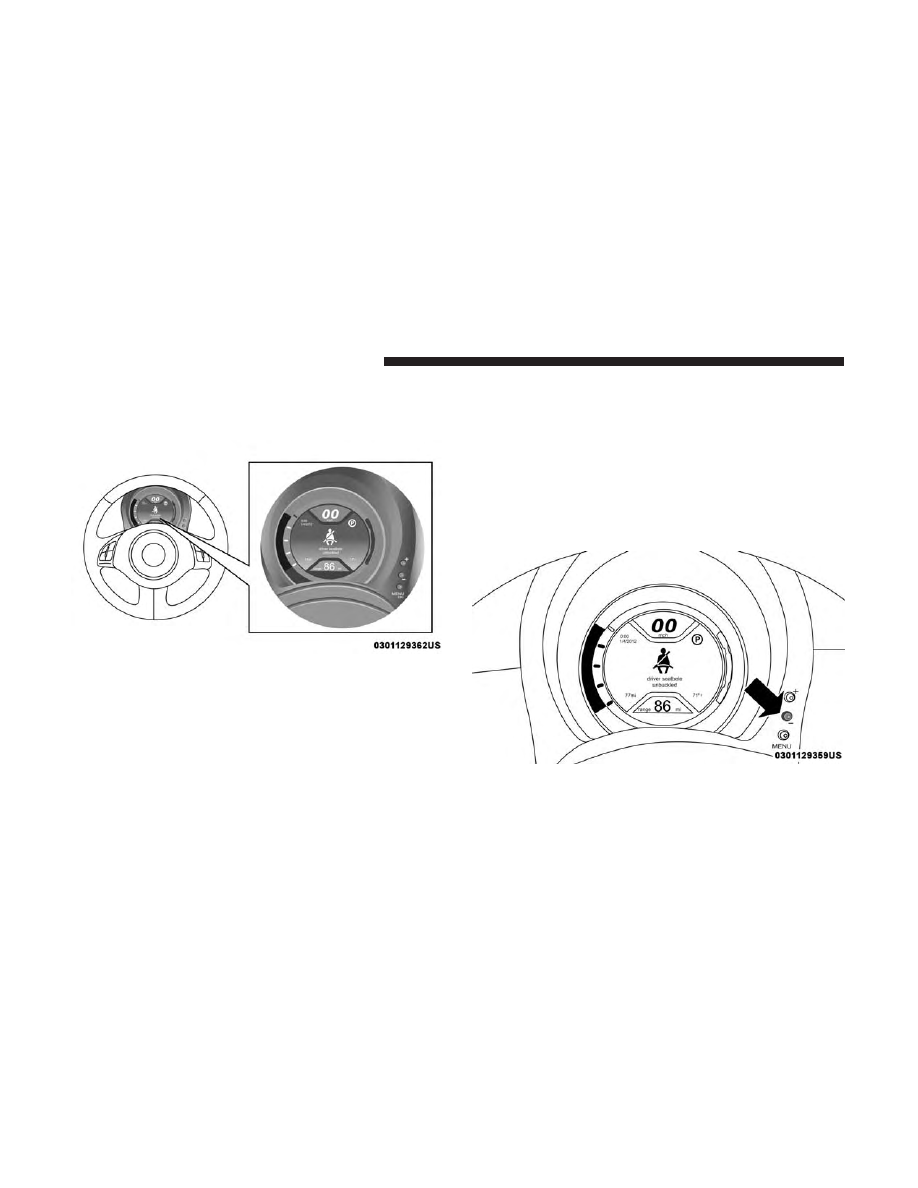

Instrument Cluster

84

GETTING TO KNOW YOUR INSTRUMENT PANEL

Instrument Cluster Descriptions

1. Battery Charge Gauge

• This gauge indicates the charge level of the battery.

2. Speedometer

• Indicates vehicle speed.

3. Instrument Cluster Display

• The instrument cluster display shows messages, when

the appropriate conditions exist. Refer to “Instrument
Cluster Display” in “Getting To Know Your Instru-
ment Panel” for further information.

4. Power Flow Gauge

This gauge indicates how battery energy is being used by
the vehicle:

• ECO Mode (Green): The vehicle is conserving energy.
• POWER Mode (Red): The vehicle is utilizing energy.
• CHARGE Mode (Purple): The vehicle is regenerating

energy.

INSTRUMENT CLUSTER DISPLAY

Your vehicle may be equipped with an instrument cluster
display, which offers useful information to the driver. With
the ignition in the STOP/OFF position, opening/closing of
a door will activate the display for viewing, and display
the total miles, or kilometers, in the odometer. Your instru-
ment cluster display is designed to display important
information about your vehicle’s systems and features.
Using a driver interactive display located on the instru-
ment panel, your instrument cluster display can show you
how systems are working and give you warnings when
they aren’t. The steering wheel mounted controls allow
you to scroll through and enter the main menus and
submenus. You can access the specific information you
want and make selections and adjustments.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

85

Instrument Cluster Display And Controls

The instrument cluster display features a driver-interactive
display that is located in the instrument cluster.

The instrument cluster display consists of the following:
• System Status
• Vehicle Information Warning Message Displays
• Outside Temperature Display
• Trip Computer Functions
• Tire Pressure Monitoring Display
• Range

Instrument Cluster Display Control Buttons

The instrument cluster display control buttons are located
on the right side of the instrument cluster. There are three
control buttons that are used to navigate through the
instrument cluster display functions:
• “+” Up Button
• ⬙—” Down Button
• MENU Button

Instrument Cluster Display

Instrument Cluster Display Control Buttons

86

GETTING TO KNOW YOUR INSTRUMENT PANEL

Push and release the MENU button briefly to access the
instrument cluster display. Push and hold the MENU button
(approximately one second) to return to the main screen.

Push and release the “+” up button to scroll upward
through the displayed menu and the related options or to
increase the displayed value.

Push and release the “—” down button to scroll downward
through the displayed menu and the related options or to
decrease the value displayed.

NOTE:

The “+” up and “—” down buttons activate dif-

ferent functions according to the following situations:
• To scroll the menu options upwards or downwards.
• To increase or decrease values during settings.

NOTE:

When opening one of the front doors, the instru-

ment cluster display will turn on the clock and the miles or
kilometers covered (if equipped) for a few seconds.

NOTE:

When the Uconnect “Display Mode” feature is set

to “Auto” the instrument cluster display control (+/-)
buttons may be used to adjust the brightness of the entire
Instrument Panel (e.g. Instrument Cluster, Radio, and
Climate Controls). Refer to “Uconnect Settings” in “Multi-
media” for further information.

Display Menu Set-Up

The menu comprises a series of functions arranged in a
cycle. Push and release the up arrow and down arrow to
access the different options and settings (setup).

The setup menu can be activated by pushing the MENU
button. Single pushes on the up arrow or down arrow will
scroll through the setup menu options. The menu includes
the following functions:
• Battery % Display
• Button Volume
• Stored Warnings
• Tutorial
• Connectivity ID
• Restore Factory Settings
• Exit Menu
Selecting An Option Of The Main Menu Without Sub-
menu:

1. Briefly push and release the MENU button to select the

main menu option to set.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

87

2. Push and release the up arrow and down arrow (by

single pushes) to select the new setting.

3. Briefly push and release the MENU button to store the

new setting and go back to the main menu option
previously selected.

Selecting An Option Of The Main Menu With Submenu:

1. Briefly push and release the MENU button to display

the first submenu option.

2. Push and release the up arrow and down arrow (by

single pushes) to scroll through all the submenu options.

3. Briefly push and release the MENU button to select the

displayed submenu option and to open the relevant
setup menu.

4. Push and release the up arrow and down arrow (by

single pushes) to select the new setting for this submenu
option.

5. Briefly push and release the MENU button to store the

new setting and go back to the previously selected
submenu option.

6. Push and hold the MENU button to return to the main

menu (short hold) or the main screen (longer hold).

TRIP COMPUTER

The Trip Computer is located in the instrument cluster. It
displays trip information such as: average speed, distance
traveled, average energy, time traveled, motor power, and tire
pressure.

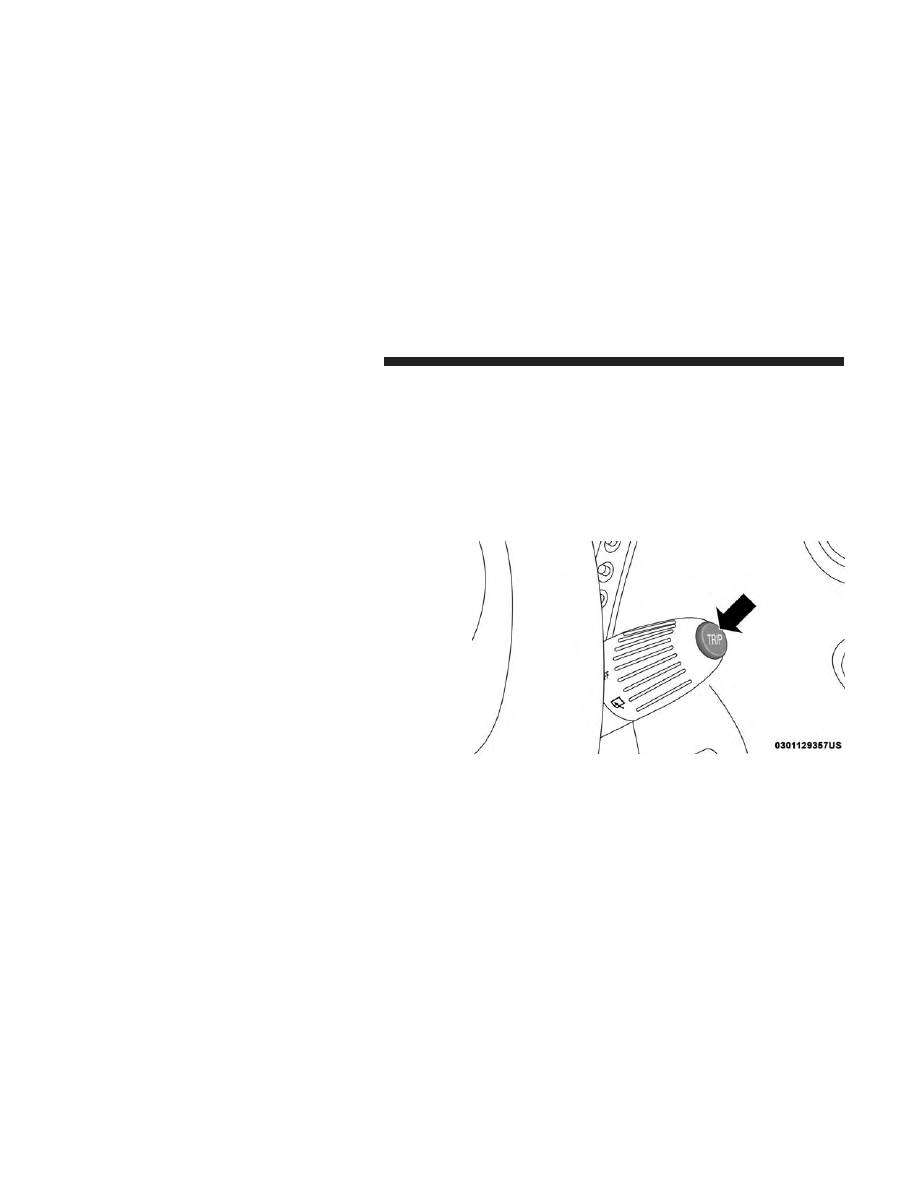

Trip Button

The TRIP button is located on the right steering column
stalk.

• A short button push scrolls through the user-selectable

information.

• A long button push resets.

Trip Button

88

GETTING TO KNOW YOUR INSTRUMENT PANEL
