VEHICLE SECURITY ALARM

The vehicle security alarm monitors the vehicle doors for
unauthorized entry and the ignition switch for unauthorized
operation. While the vehicle security alarm is armed, interior
switches for door locks and liftgate release are disabled. If
something triggers the alarm, the vehicle security alarm will
provide the following audible and visible signals: the horn
will pulse, the park lamps and/or turn signals will flash, and
the vehicle security light on the instrument panel will flash.

To Arm The System

1. Remove the key from the ignition switch and get out of

the vehicle.

2. Lock the door using either the Central Lock/Unlock switch

or the Remote Keyless Entry key fob and close all doors.

3. The horn will sound and the vehicle security light in the

instrument cluster will switch on for approximately three
seconds. This shows that the vehicle security alarm is
arming. During this period, if a door is opened, the ignition
switch is turned to ON/RUN, or the power door locks are
unlocked in any manner, the vehicle security alarm will
automatically disarm. After approximately three seconds,
the vehicle security light will flash. This shows that the
vehicle security alarm is fully armed.

The activation of the vehicle security alarm is followed by
a self-diagnosis stage. If a fault is detected during the
self-diagnosis stage, the horn will sound a second time.

If the horn sounds a second time, check that all doors, hood
and liftgate are closed correctly, then rearm the system.

If the vehicle security alarm sounds the horn a second time
even when all doors, hood and liftgate are correctly closed,
a fault has occurred in the operation of the system. Contact
an authorized dealer.

To Disarm The System

Push unlock on the key fob, or insert the key into the
ignition switch and turn the ignition switch to the ON/
RUN position.

NOTE:

The vehicle security alarm will not disarm when

the metal insert of the key is used on a single door lock
cylinder.

The vehicle security alarm is designed to protect your vehicle;
however, you can create conditions where the vehicle security
alarm will arm unexpectedly. If you remain in the vehicle and
lock the doors with the key fob, once the vehicle security alarm
is armed, when you pull the door handle to exit, the alarm will
sound. If this occurs, push the unlock button on the key fob to
disarm the vehicle security alarm.

3

GETTING TO KNOW YOUR VEHICLE

41

Central Lock/Unlock (Switch Safe Lock Device) —
If Equipped

This safety device prevents the operation of the interior
door handles and the door locking/unlocking button.

It prevents the opening of the doors from inside the
passenger compartment, serving as an obstacle to break-in
attempts (e.g. broken window).

We recommend that you activate the Safe Lock device each
time you park your car.

Activating The Safe Lock Device

The Safe Lock device is enabled on all the doors by quickly
double-pushing the lock button on the key fob.

The direction indicators flash three times and the LED
above the button flashes to indicate that the Safe Lock
device has been activated. If one or more of the doors are
not closed correctly, the Safe Lock device will not activate,
preventing a person from getting stuck inside the passen-
ger compartment by entering the car through, and then
closing, the open door.

Deactivating The Safe Lock Device

The Safe Lock device deactivates automatically:

1. By pushing the unlock button on the key fob.

2. By turning the ignition key to the MAR position.

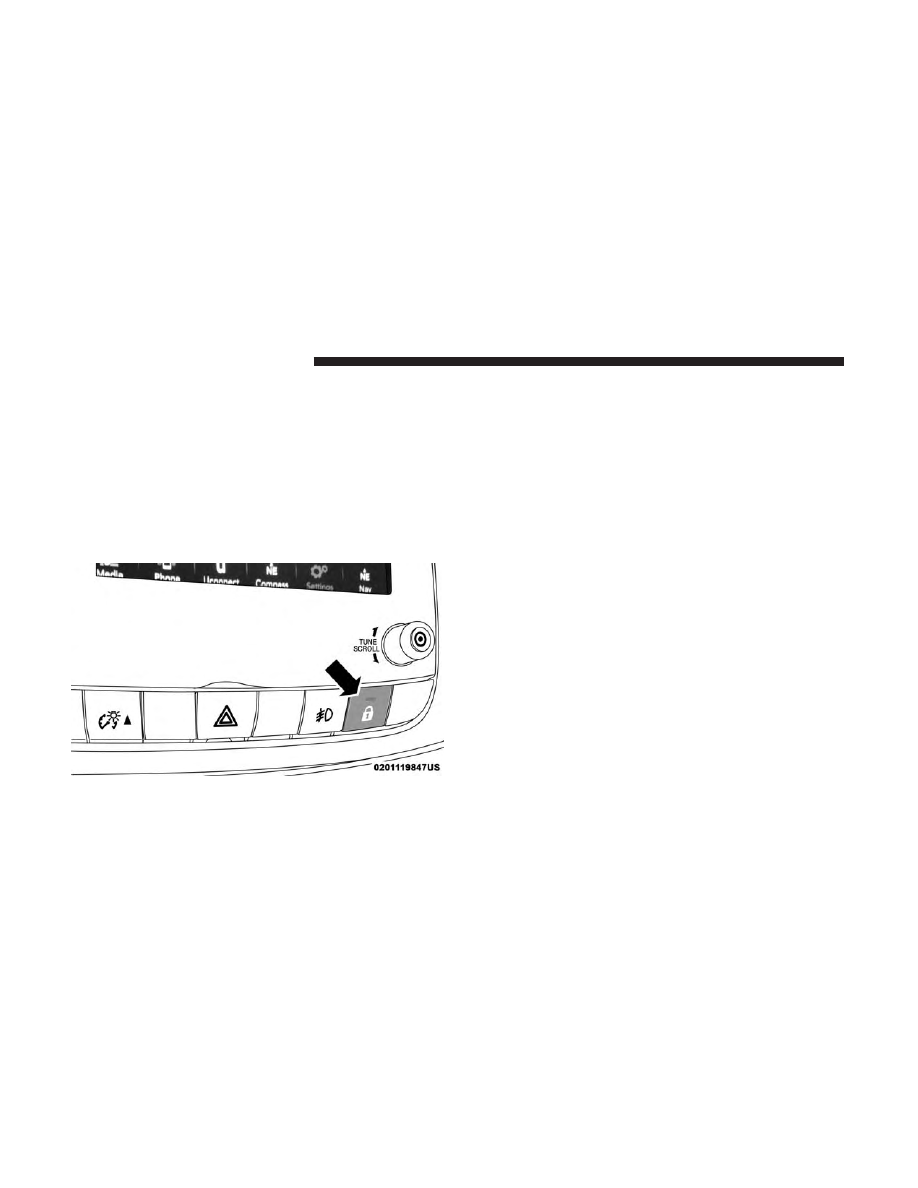

Safe Lock Device Location

42

GETTING TO KNOW YOUR VEHICLE

DOORS

Manual Lock

To lock each door from the inside, push the inside door
handle toward the door until the red lock indicator is
visible. To unlock the doors from the inside, pull the inside
door handle to the first detent or until the lock symbol is no
longer visible.

If the lock symbol is visible when the door is shut, the door
will lock. Therefore, make sure the key fob is not inside the
vehicle before closing the door.

NOTE:

The manual lock knob unlocks each individual

door separately.

WARNING!

• When exiting the vehicle, always remove the key fob

from the vehicle and lock your vehicle.

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle.

• Allowing children to be in a vehicle unattended is

dangerous for a number of reasons. A child or others
could be seriously or fatally injured. Children
should be warned not to touch the parking brake,
brake pedal or the gear selector.

• Do not leave the key fob in or near the vehicle, or in

a location accessible to children, and do not leave the
ignition of a vehicle equipped with Keyless Enter-
N-Go in the ON/RUN mode. A child could operate
power windows, other controls, or move the vehicle.

• Do not leave children or animals inside parked

vehicles in hot weather. Interior heat build-up may
cause serious injury or death.

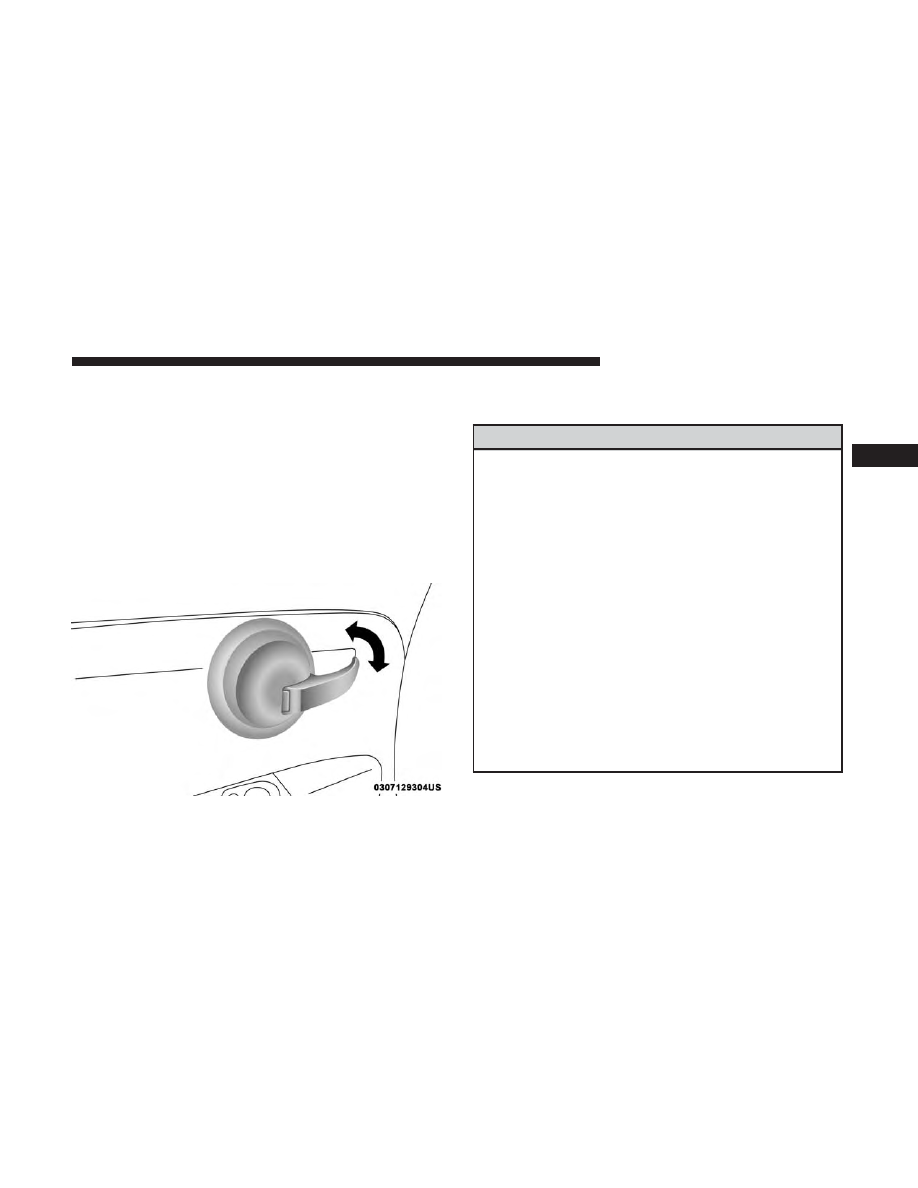

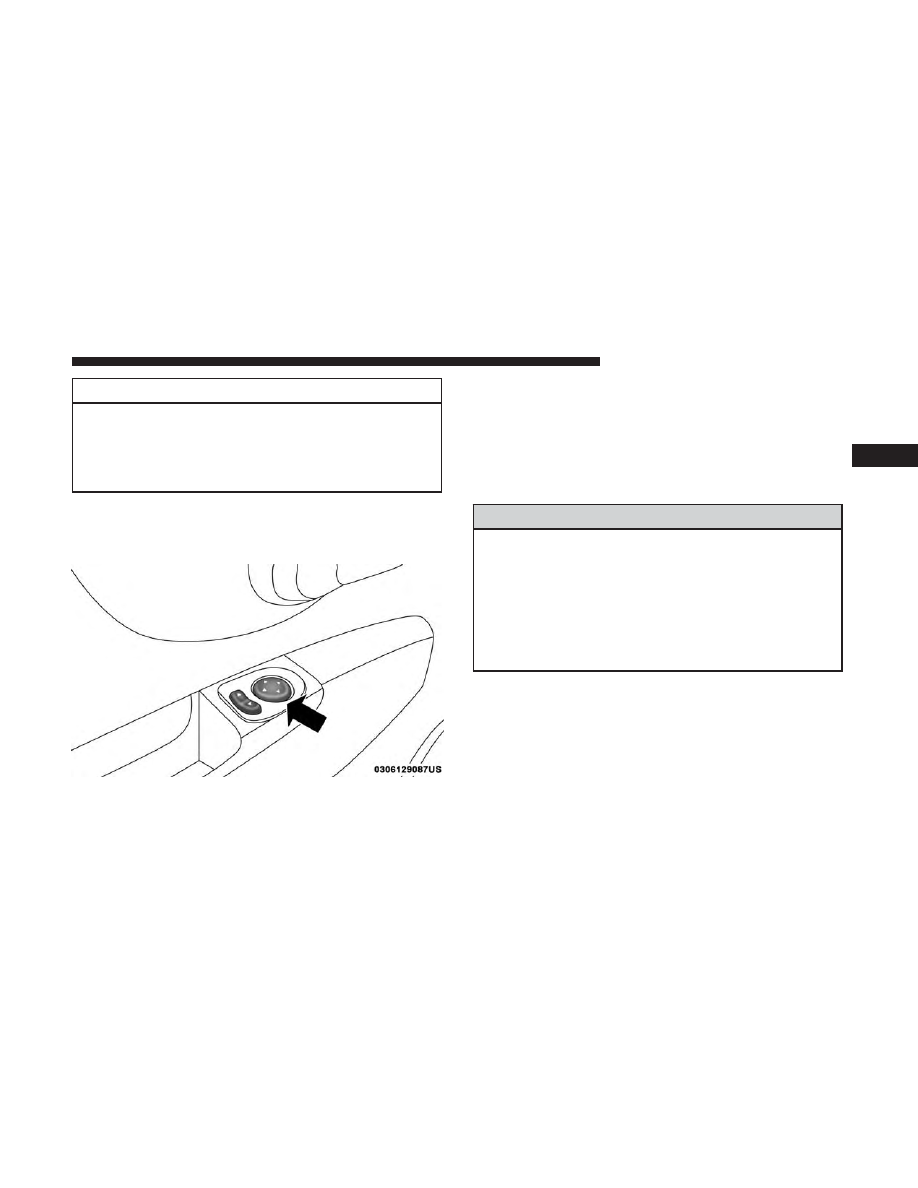

Manual Lock/Unlock Switch

3

GETTING TO KNOW YOUR VEHICLE

43

CAUTION!

An unlocked car is an invitation. Always remove the
key from the ignition and lock all doors when leaving
the vehicle unattended.

Power Door Locks

A power door lock switch is incorporated into the driver
door handle. Push or pull the handle to lock or unlock the
doors and liftgate. If the driver’s door handle is pushed, a
red lock indicator will show on the driver’s door handle
(indicating locked). When the door is closed, the door will
lock.

NOTE:

To prevent the key from being locked in the vehicle,

the doors will automatically unlock if the driver’s door
handle is pushed when the key is in the ignition.

Auto Door Locks

When enabled, the door locks will lock automatically when
the vehicle’s speed exceeds 12 mph (20 km/h).

NOTE:

Use the Automatic Door Locks feature in accor-

dance with local laws.

Refer to “Uconnect Settings” in “Multimedia” for further
information.

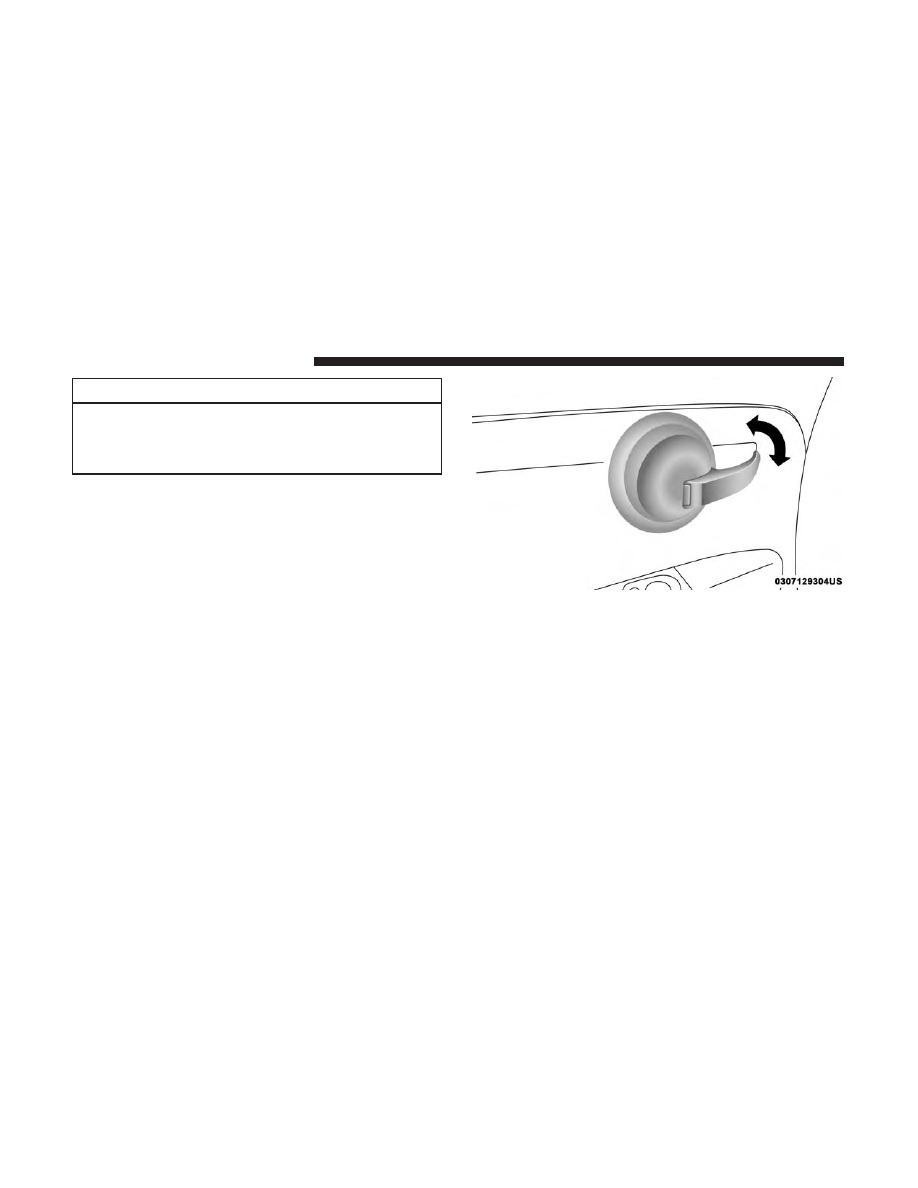

Power Door Lock Handle

44

GETTING TO KNOW YOUR VEHICLE

SEATS

Seats are a part of the Occupant Restraint System of the
vehicle.

WARNING!

• It is dangerous to ride in a cargo area, inside or

outside of a vehicle. In a collision, people riding in
these areas are more likely to be seriously injured or
killed.

• Do not allow people to ride in any area of your

vehicle that is not equipped with seats and seat belts.
In a collision, people riding in these areas are more
likely to be seriously injured or killed.

• Be sure everyone in your vehicle is in a seat and

using a seat belt properly.

Manual Adjustment Front Seats

Forward/Rearward Adjustment

The adjusting bar is located at the front of the seats, near
the floor.

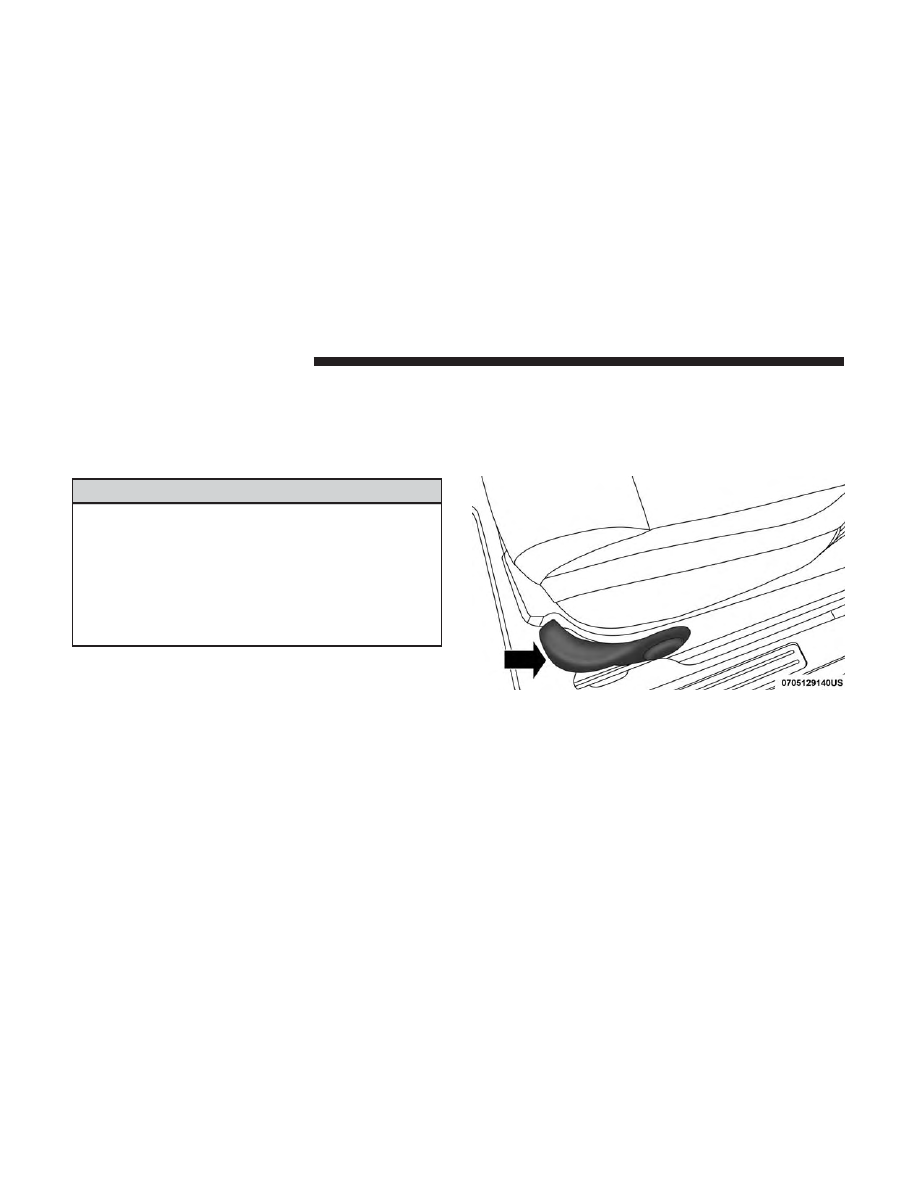

Adjusting Bar

3

GETTING TO KNOW YOUR VEHICLE

45

While sitting in the seat, lift up on the bar and move the
seat forward or rearward. Release the bar once the desired
position is reached. Then, using body pressure, move
forward and rearward on the seat to be sure that the seat
adjusters have latched.

WARNING!

• Adjusting a seat while driving may be dangerous.

Moving a seat while driving could result in loss of
control which could cause a collision and serious
injury or death.

• Seats should be adjusted before fastening the seat belts

and while the vehicle is parked. Serious injury or death
could result from a poorly adjusted seat belt.

Seat Height Adjustment

The driver’s seat height can be raised or lowered by using
a lever, located on the outboard side of the seat. Pump the
lever upward to raise the seat height, or pump the lever
downward to lower the seat height.

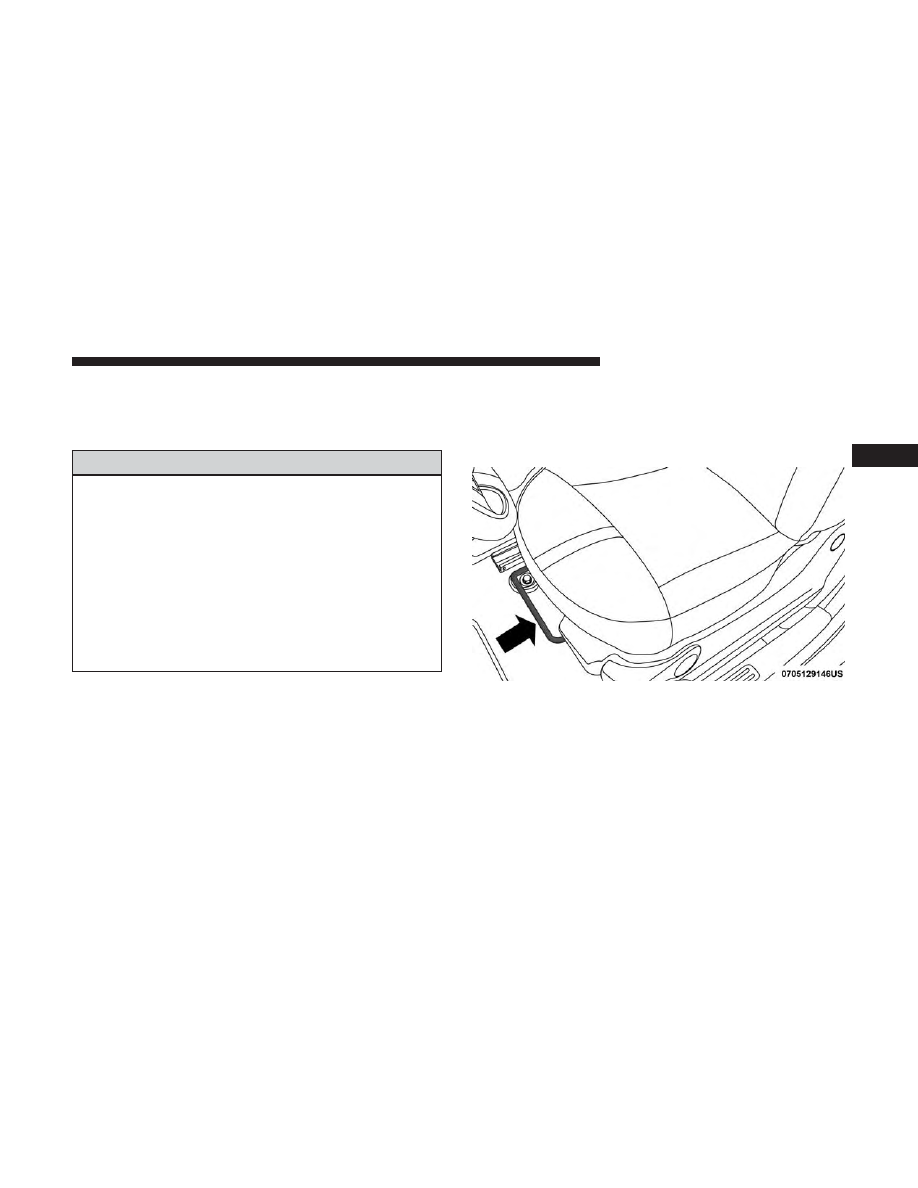

Height Adjuster

46

GETTING TO KNOW YOUR VEHICLE

Recline Adjustment
The recline adjustment lever is located on the inboard side of
the seat. To recline the seatback, lift up the recline lever, lean
back until the desired position has been reached, and release
the lever.

WARNING!

Do not ride with the seatback reclined so that the
shoulder belt is no longer resting against your chest. In
a collision you could slide under the seat belt, which
could result in serious injury or death.

EZ Entry Feature

The driver and front passenger seats have an EZ entry
feature for rear seat passengers. Pull forward on the release
lever, located on the outboard side of the seatback, dump
the seatback forward, then slide the seat forward to allow
access in and out of the rear seat.

Lift the seatback upright and push the seat rearward to its
locked position once the rear passengers are seated.

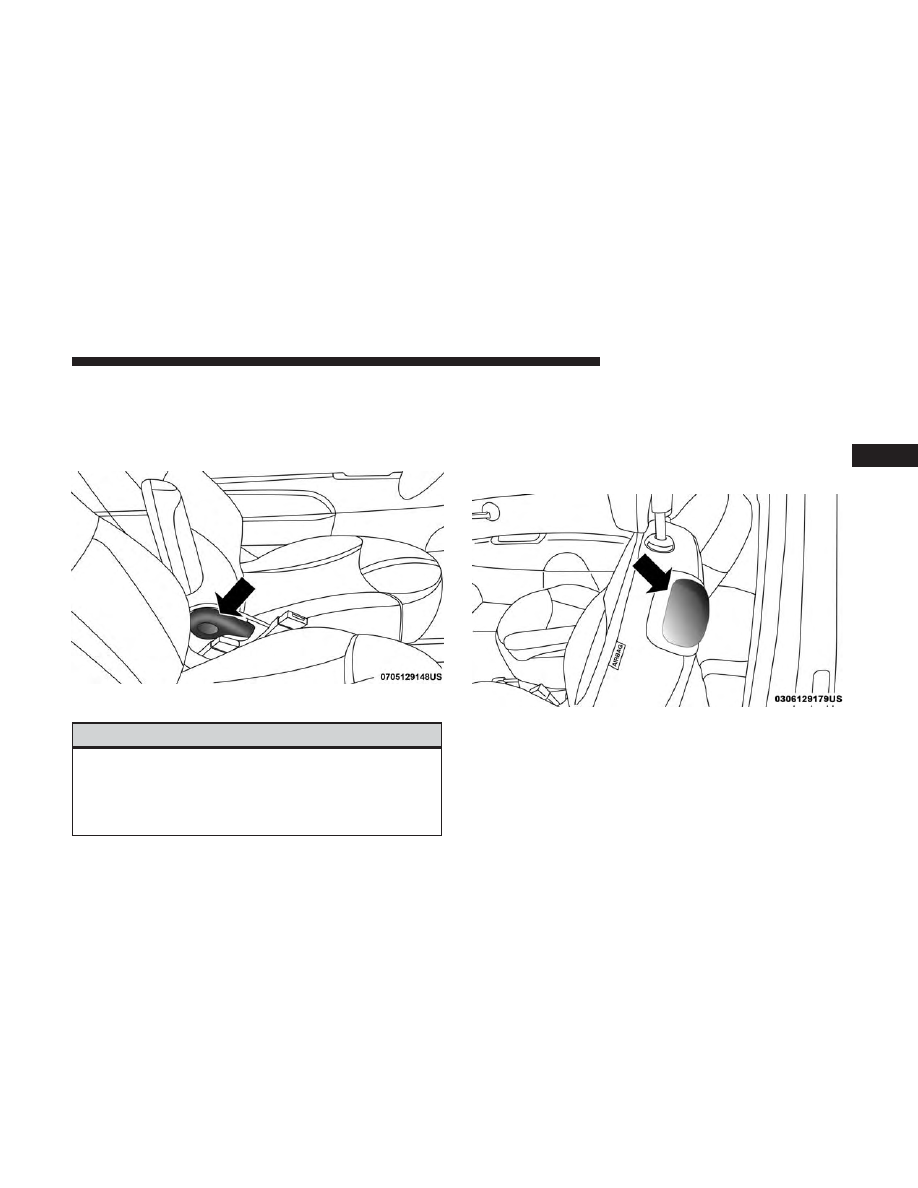

Recline Lever

EZ Entry Lever

3

GETTING TO KNOW YOUR VEHICLE

47

Memory Seat Feature

Both front seats have a memory feature, which can operate
in two ways:
• Memory Function Option 1 (Full Seat Back And Track

Fore/Aft Position Memory) — After using the EZ entry
function, the seatback angle and the track fore/aft
adjuster can both re-lock into the position they were
most recently adjusted to. This is accomplished if the
seat is moved fully rearward to its last fore/aft position
on the tracks before the seat back is returned upright.

• Memory Function Option 2 (Seat Back Only Memory) —

After using the EZ entry function, the seat back may first be
returned upright prior to going back to the last fore/aft
(memory) position on the tracks. This results in the seat
back memory being set only – The track will then be locked
forward of its last set fore/aft memory position. To then
reset the fore/aft track memory feature (to reestablish
Memory Function Option 1), the seat has to be returned
fully rearward to its last fore/aft memory track position as
described in Memory Function Option 1.

Heated Seats — If Equipped

On some models, the front driver and passenger seats may
be equipped with heaters in both the seat cushions and
seatbacks. The controls for the front heated seats are
located on the center instrument panel area.

Push the switch once to turn on the heated seats.
Push the switch a second time to shut the heating
elements off.

NOTE:

Once a heat setting is selected, heat will be felt

within two to five minutes.

WARNING!

• Persons who are unable to feel pain to the skin

because of advanced age, chronic illness, diabetes,
spinal cord injury, medication, alcohol use, exhaus-
tion or other physical condition must exercise care
when using the seat heater. It may cause burns even
at low temperatures, especially if used for long
periods of time.

(Continued)

48

GETTING TO KNOW YOUR VEHICLE

WARNING! (Continued)

• Do not place anything on the seat or seatback that

insulates against heat, such as a blanket or cushion.
This may cause the seat heater to overheat. Sitting in
a seat that has been overheated could cause serious
burns due to the increased surface temperature of the
seat.

Manual Folding Rear Seat

The rear seatbacks have a fold down feature to allow
increased cargo capacity.

Push down the release button, located at the outboard top
of the seatback and move the seatback to its folded-down
position to provide a flat load floor cargo area. When
returning the seatback to its upright position, push rear-
ward until the seatback is properly latched.

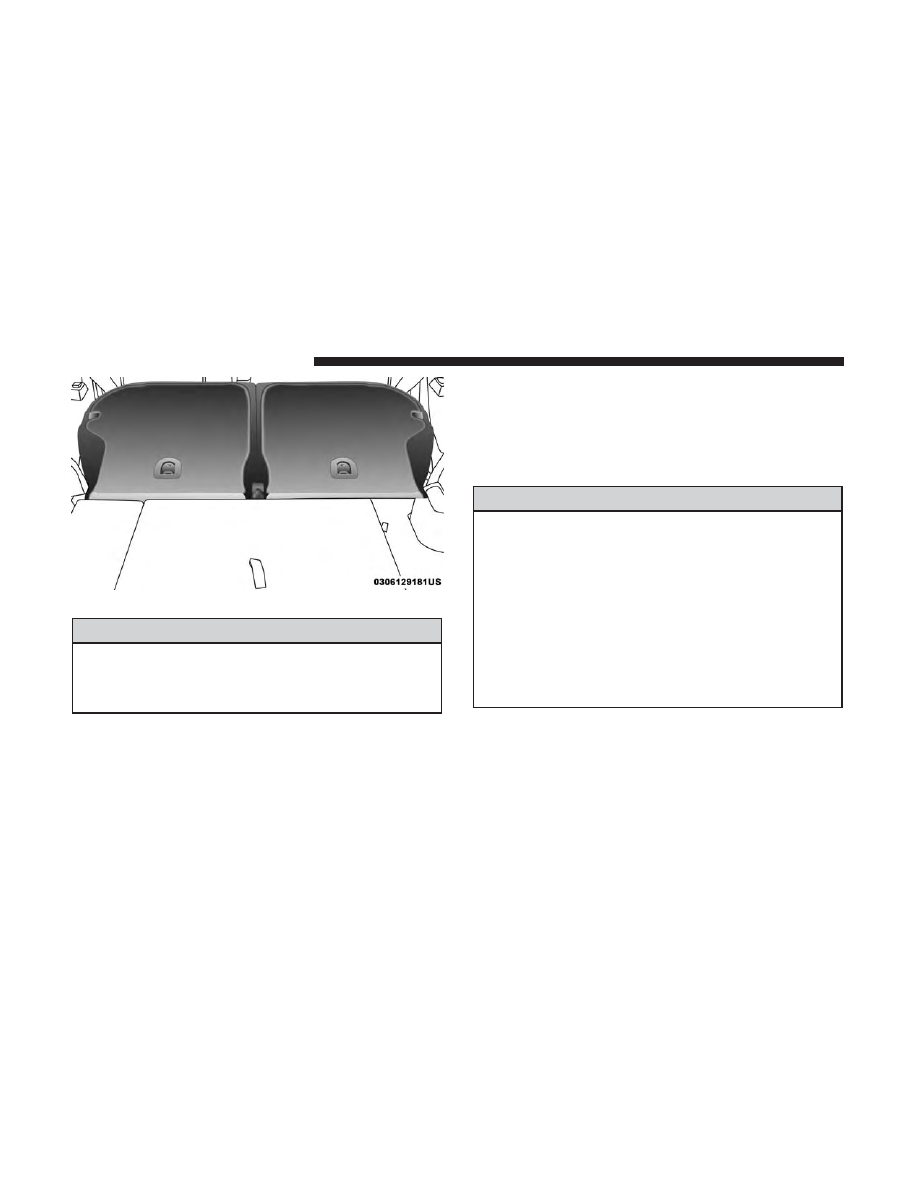

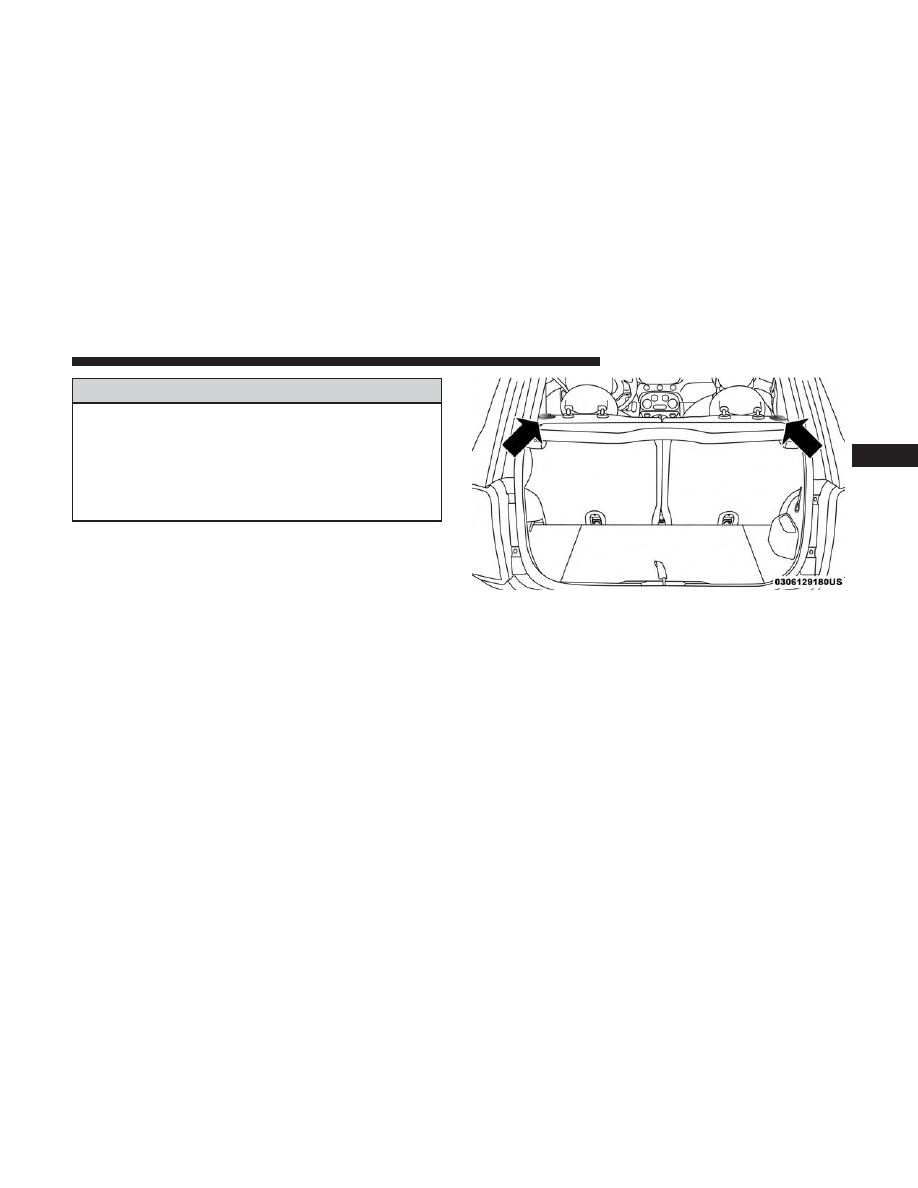

Rear Seat Release Buttons

3

GETTING TO KNOW YOUR VEHICLE

49

WARNING!

Do not pile luggage or cargo higher than the top of the
seatback. This could impair visibility or become a
dangerous projectile in a sudden stop or collision.

HEAD RESTRAINTS

Head restraints are designed to reduce the risk of injury by
restricting head movement in the event of a rear impact.
Head restraints should be adjusted so that the top of the
head restraint is located above the top of your ear.

WARNING!

• All occupants, including the driver, should not oper-

ate a vehicle or sit in a vehicle’s seat until the head
restraints are placed in their proper positions in
order to minimize the risk of neck injury in the event
of a crash.

• Head restraints should never be adjusted while the

vehicle is in motion. Driving a vehicle with the head
restraints improperly adjusted or removed could
cause serious injury or death in the event of a
collision.

Folded Rear Seats

50

GETTING TO KNOW YOUR VEHICLE

Reactive Head Restraints — Front Seats

The driver and front passenger seats are equipped with
Reactive Head Restraints. In the event of a rear impact, the
Reactive Head Restraints will automatically extend for-
ward minimizing the gap between the back of the occu-
pant’s head and the Reactive Head Restraint.

To raise the head restraint, pull upward on the head
restraint. To lower the head restraint, push the adjustment
button, located at the base of the head restraint, and push
downward on the head restraint.

The Reactive Head Restraints will automatically return to
their normal position following a rear impact. If the
Reactive Head Restraints do not return to their normal
position, see an authorized dealer immediately.

NOTE:

The head restraints should only be removed by

qualified technicians, for service purposes only. If either of
the head restraints require removal, see an authorized
dealer.

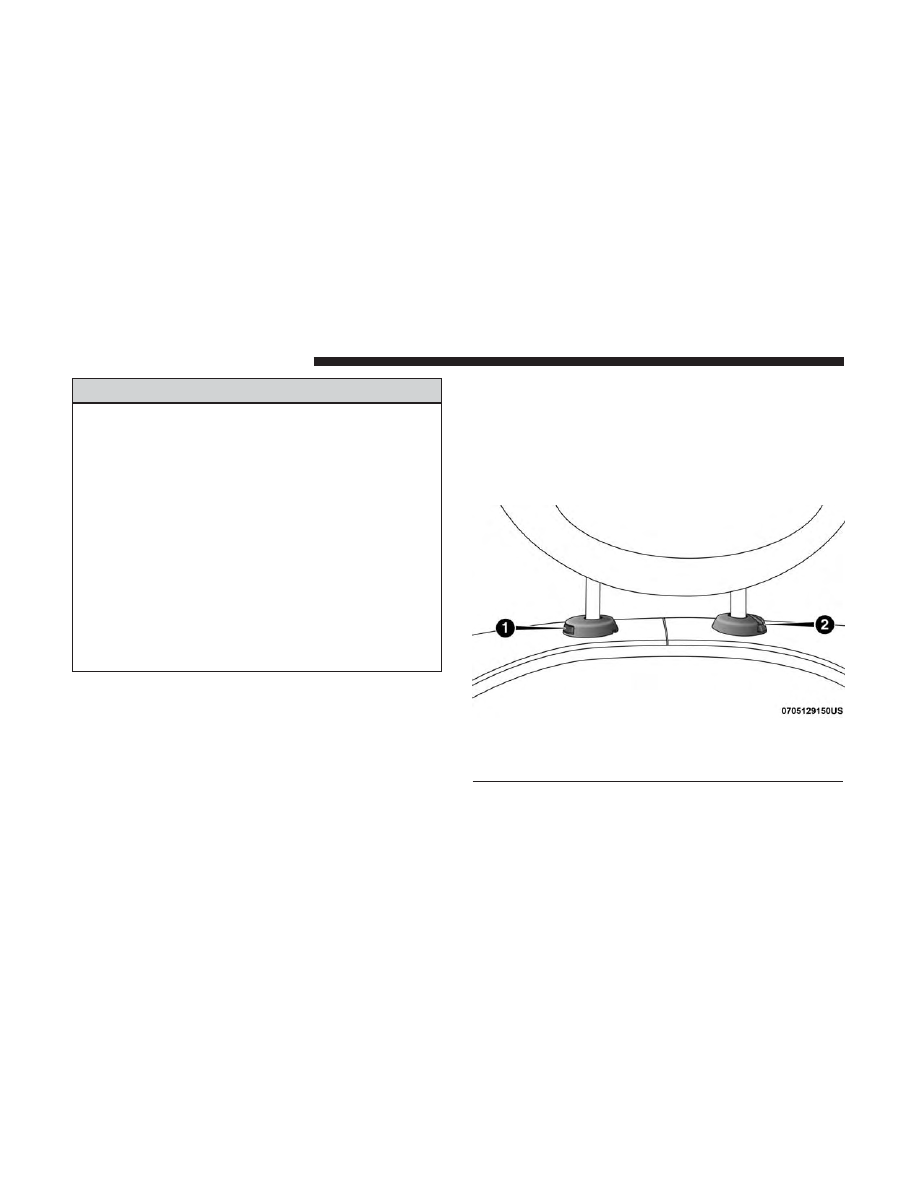

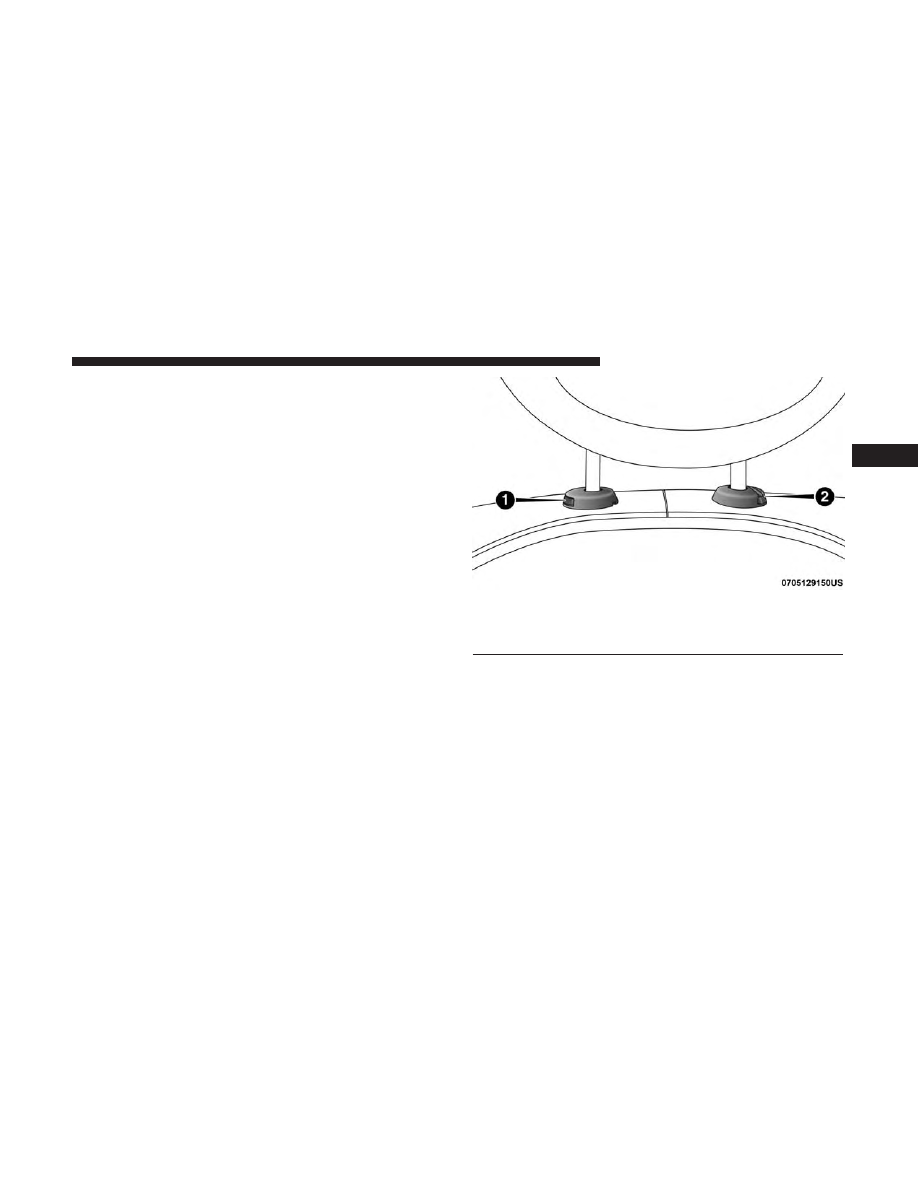

Head Restraint

1 — Release Button
2 — Adjustment Button

3

GETTING TO KNOW YOUR VEHICLE

51

WARNING!

• A loose head restraint thrown forward in a collision

or hard stop could cause serious injury or death to
occupants of the vehicle. Always securely stow re-
moved head restraints in a location outside the
occupant compartment.

• ALL the head restraints MUST be reinstalled in the

vehicle to properly protect the occupants. Follow the
re-installation instructions above prior to operating
the vehicle or occupying a seat.

• Do not place items over the top of the Reactive Head

Restraint, such as coats, seat covers or portable DVD
players. These items may interfere with the opera-
tion of the Reactive Head Restraint in the event of a
collision and could result in serious injury or death.

Rear Head Restraints

To raise the head restraint, pull upward on the head
restraint. To lower the head restraint, push the adjustment
button, located at the base of the head restraint, and push
downward on the head restraint. Refer to “Occupant
Restraints” in “Safety” for information on tether routing.

NOTE:

To remove the head restraint, raise it as far as it can

go then push the release button and the adjustment button
at the base of each post while pulling the head restraint up.
To reinstall the head restraint, put the head restraint posts
into the holes and push downward. Then adjust the head
restraint to the appropriate height.

Head Restraint

1 — Release Button
2 — Adjustment Button

52

GETTING TO KNOW YOUR VEHICLE

WARNING!

ALL the head restraints MUST be reinstalled in the
vehicle to properly protect the occupants. Follow the
re-installation instructions above prior to operating the
vehicle or occupying a seat.

STEERING WHEEL

Tilt Steering Column — If Equipped

This feature allows you to tilt the steering column upward
or downward. The tilt control lever is located on the
left-side of the steering column, below the turn signal
controls.

Push down on the lever to unlock the column. With one
hand firmly on the steering wheel, move the steering
column up or down as desired. Push the lever up to lock
the column firmly in place.

WARNING!

Do not adjust the steering column while driving.
Adjusting the steering column while driving or driv-
ing with the steering column unlocked, could cause the
driver to lose control of the vehicle. Failure to follow
this warning may result in serious injury or death.

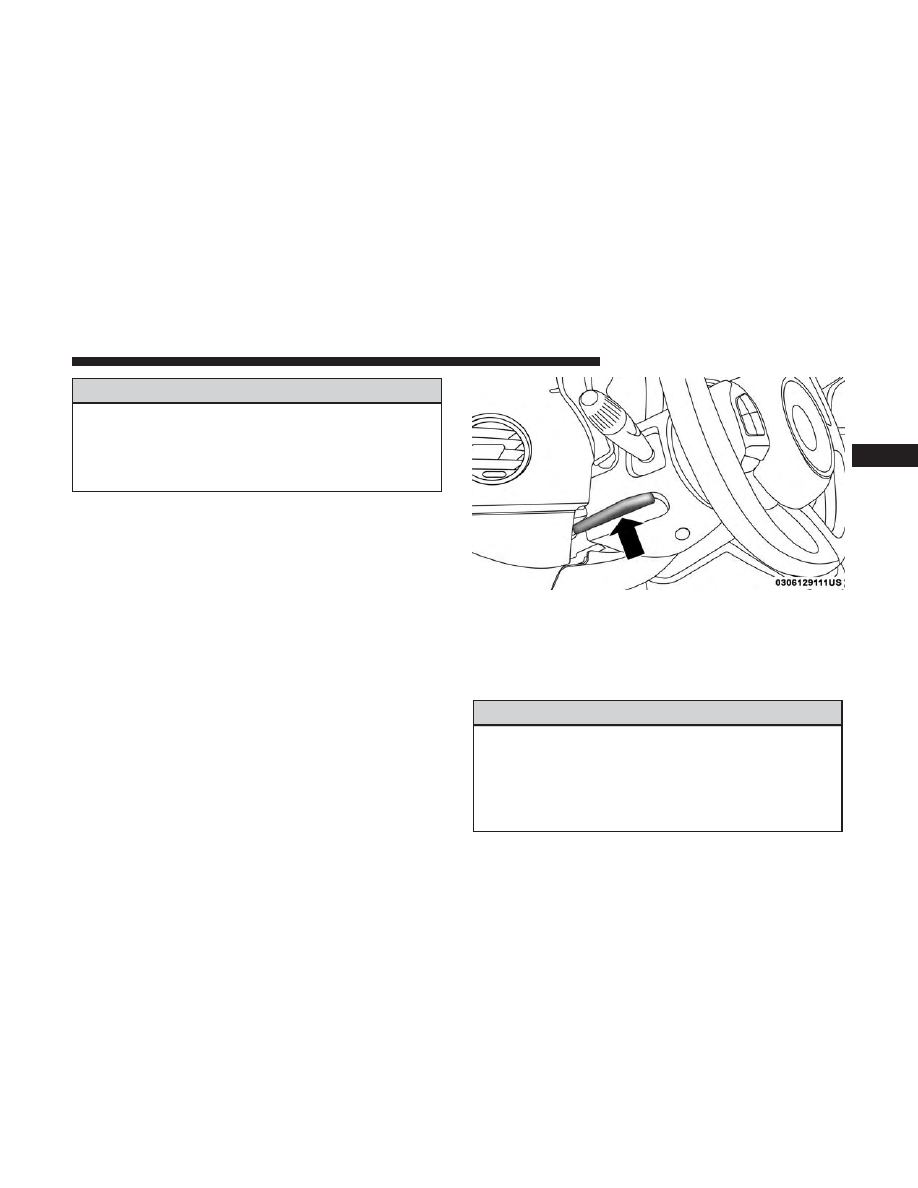

Tilt Control Lever

3

GETTING TO KNOW YOUR VEHICLE

53

MIRRORS

Inside Day/Night Mirror

The mirror can be adjusted up, down, left, and right for
various drivers. The mirror should be adjusted to center on
the view through the rear window.

Headlight glare from vehicles behind you can be reduced
by moving the small control under the mirror to the night
position (toward the rear of the vehicle). The mirror should
be adjusted while set in the day position (toward the
windshield).

Automatic Dimming Mirror — If Equipped

This mirror automatically adjusts for headlight glare from
vehicles behind you. You can turn the feature on or off by
pushing the button at the base of the mirror. The on/off
symbol on the button will illuminate when the auto-
dimming feature is enabled.

NOTE:

This feature is disabled when the vehicle is mov-

ing in REVERSE.

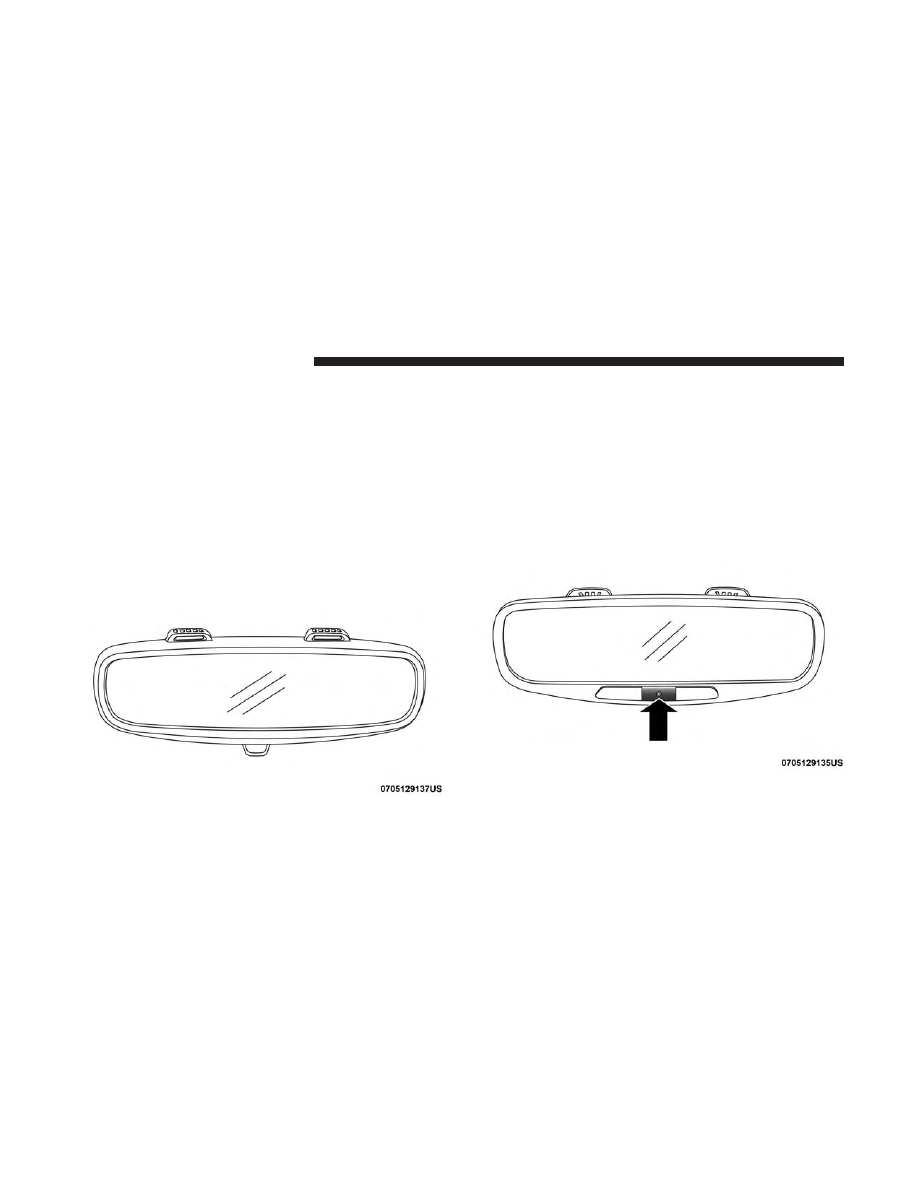

Adjusting Rearview Mirror

Automatic Dimming Mirror Power Button

54

GETTING TO KNOW YOUR VEHICLE

CAUTION!

To avoid damage to the mirror during cleaning, never
spray any cleaning solution directly onto the mirror.
Apply the solution onto a clean cloth and wipe the
mirror clean.

Power Mirrors

The power mirror controls are located on the driver’s door
trim panel.

The power mirror controls consist of a mirror select switch
and a four-way mirror control switch. To adjust a mirror,
push the mirror select switch to either the L (left) or R
(right) to select the mirror you need to adjust.

Using the mirror control switch, push on any of the four
arrows for the direction that you want the mirror to move.

WARNING!

Vehicles and other objects seen in the passenger side
convex mirror will look smaller and farther away than
they really are. Relying too much on your passenger
side convex mirror could cause you to collide with
another vehicle or other object. Use your inside mirror
when judging the size or distance of a vehicle seen in
the passenger side convex mirror.

Folding Mirrors

The exterior mirrors are hinged to allow the mirror to pivot
forward or rearward to help avoid damage. The mirror has
three detent positions: full forward, normal and full rear-
ward.

Power Mirror Switches

3

GETTING TO KNOW YOUR VEHICLE

55

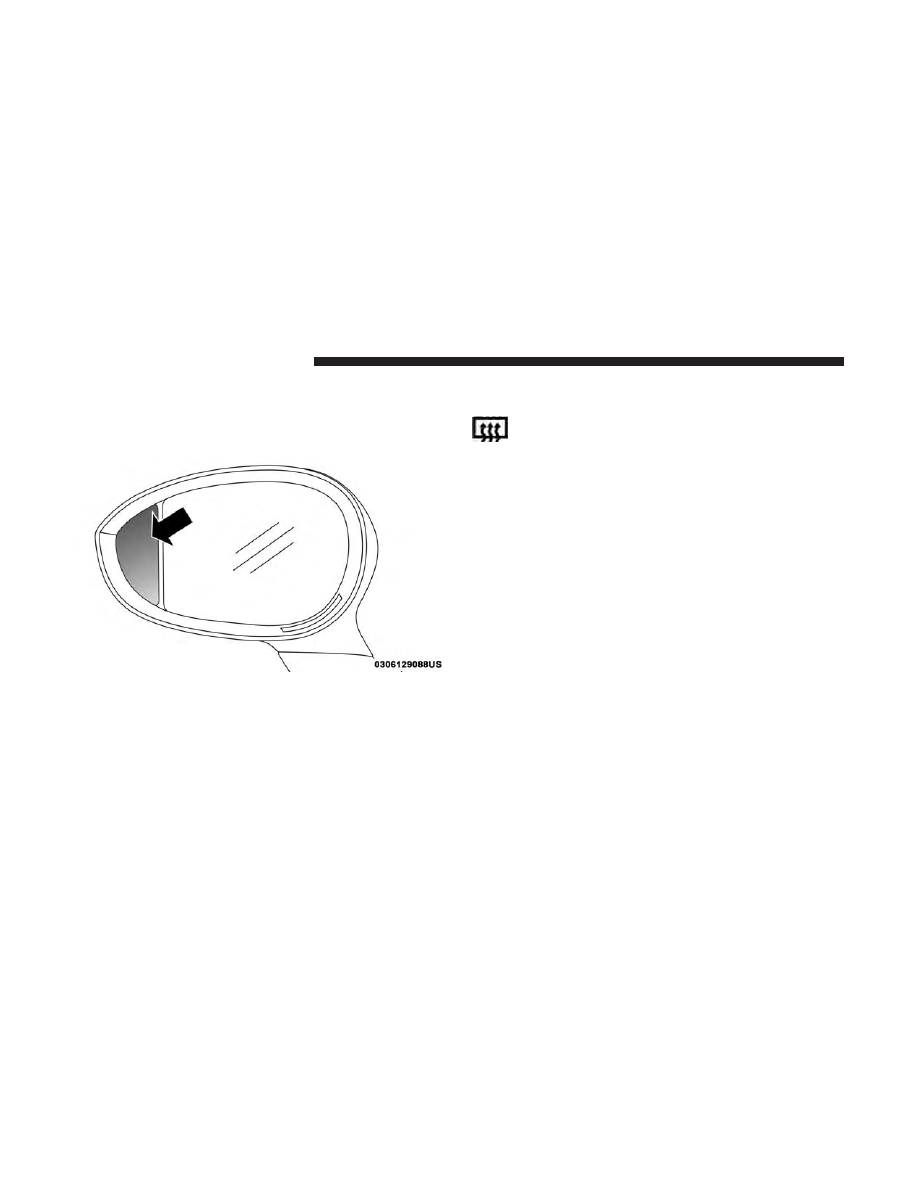

Spotter Mirror — If Equipped

Some models are equipped with a driver’s side spotter
mirror. The spotter mirror allows for a greater range of
visibility on the driver’s side of the vehicle.

Heated Mirrors — If Equipped

These mirrors are heated to melt frost or ice. This
feature will be activated whenever you turn on the

rear window defroster (if equipped). Refer to “Climate
Controls” in “Getting To Know Your Vehicle” for further
information.

EXTERIOR LIGHTS

Multifunction Lever

The multifunction lever, located on the left side of the
steering wheel, controls the operation of the headlights,
headlight beam selection, passing light and turn signals.

NOTE:

The headlights can only be turned on with the

ignition in the ON/RUN position.

Spotter Mirror

56

GETTING TO KNOW YOUR VEHICLE
