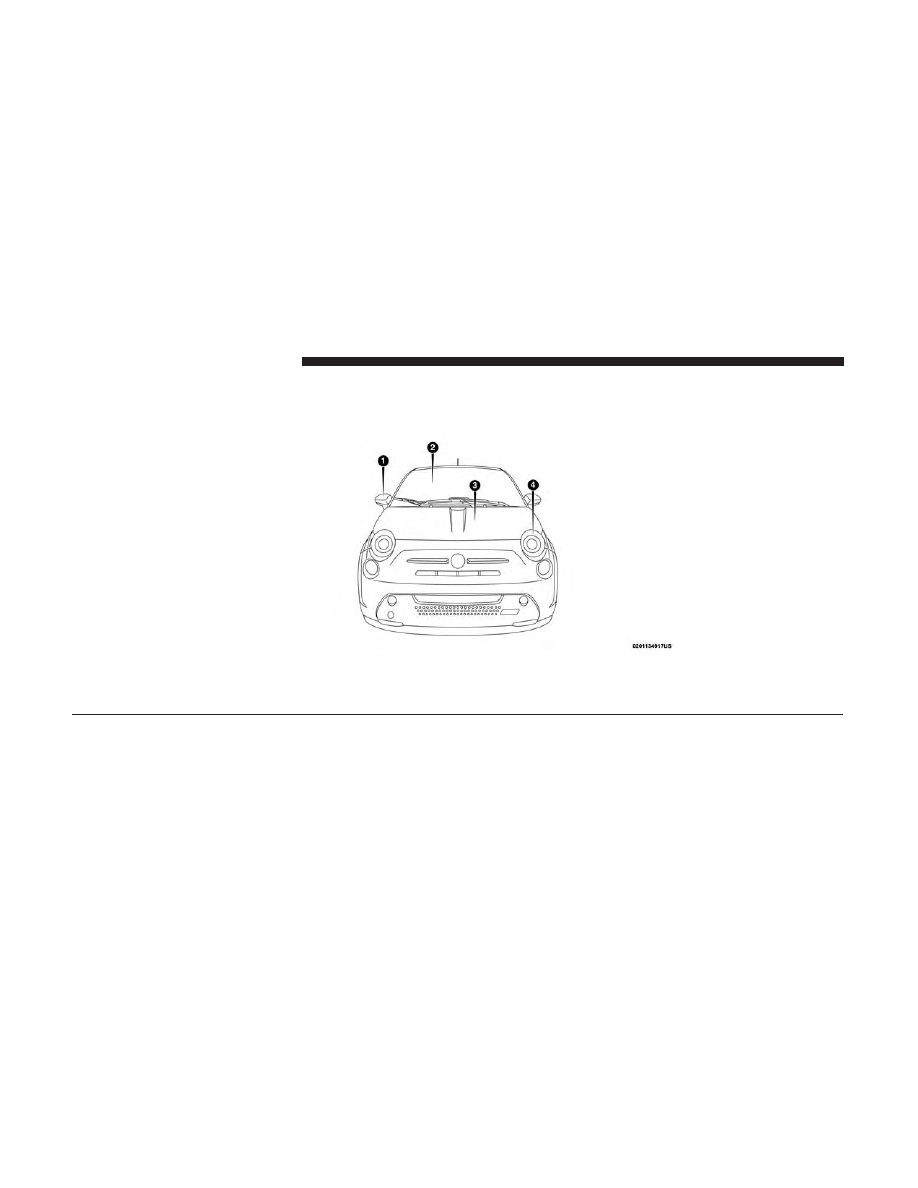

FRONT VIEW

Front View

1 — Exterior Mirrors

3 — Underhood Compartment

2 — Windshield

4 — Headlights

8

GRAPHICAL TABLE OF CONTENTS

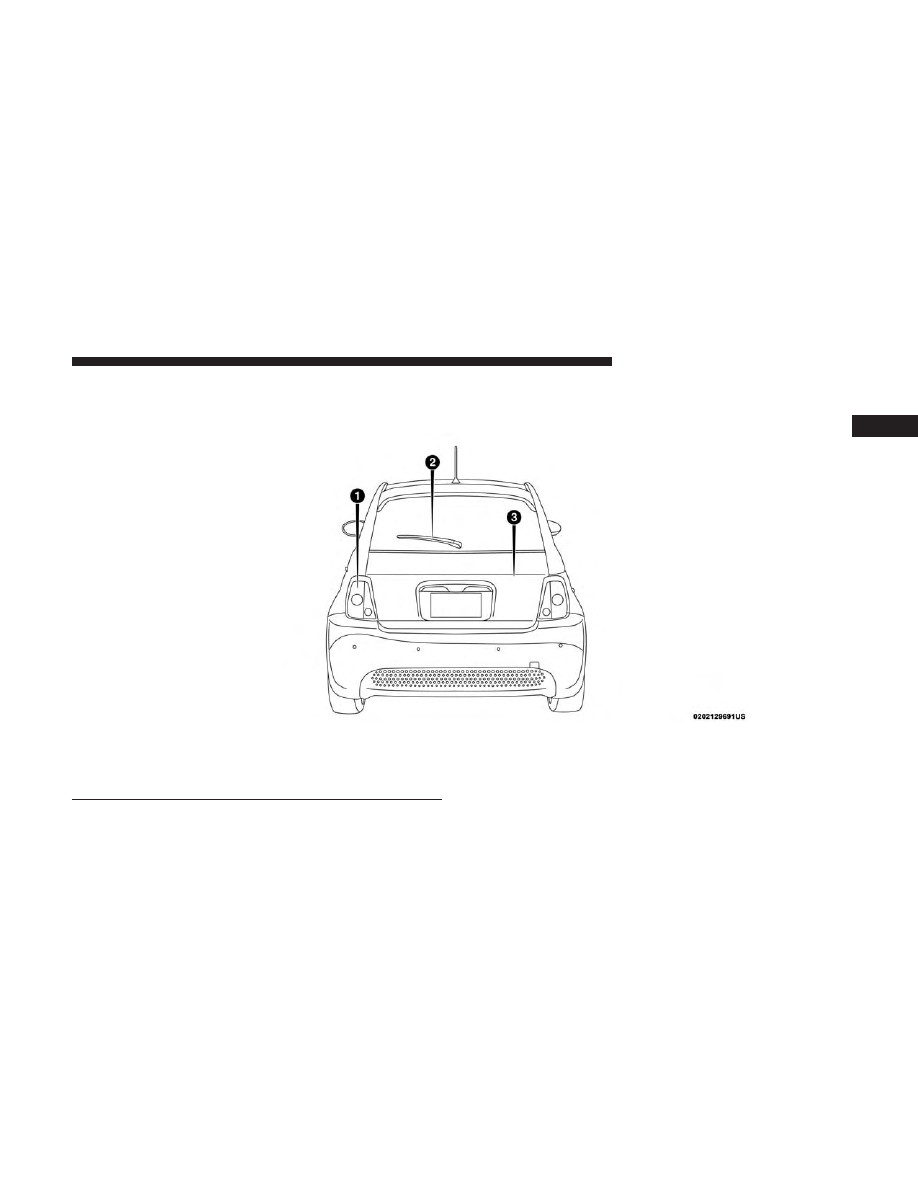

REAR VIEW

1 — Rear Lights
2 — Rear Windshield Wiper
3 — Liftgate

Rear View

2

GRAPHICAL TABLE OF CONTENTS

9

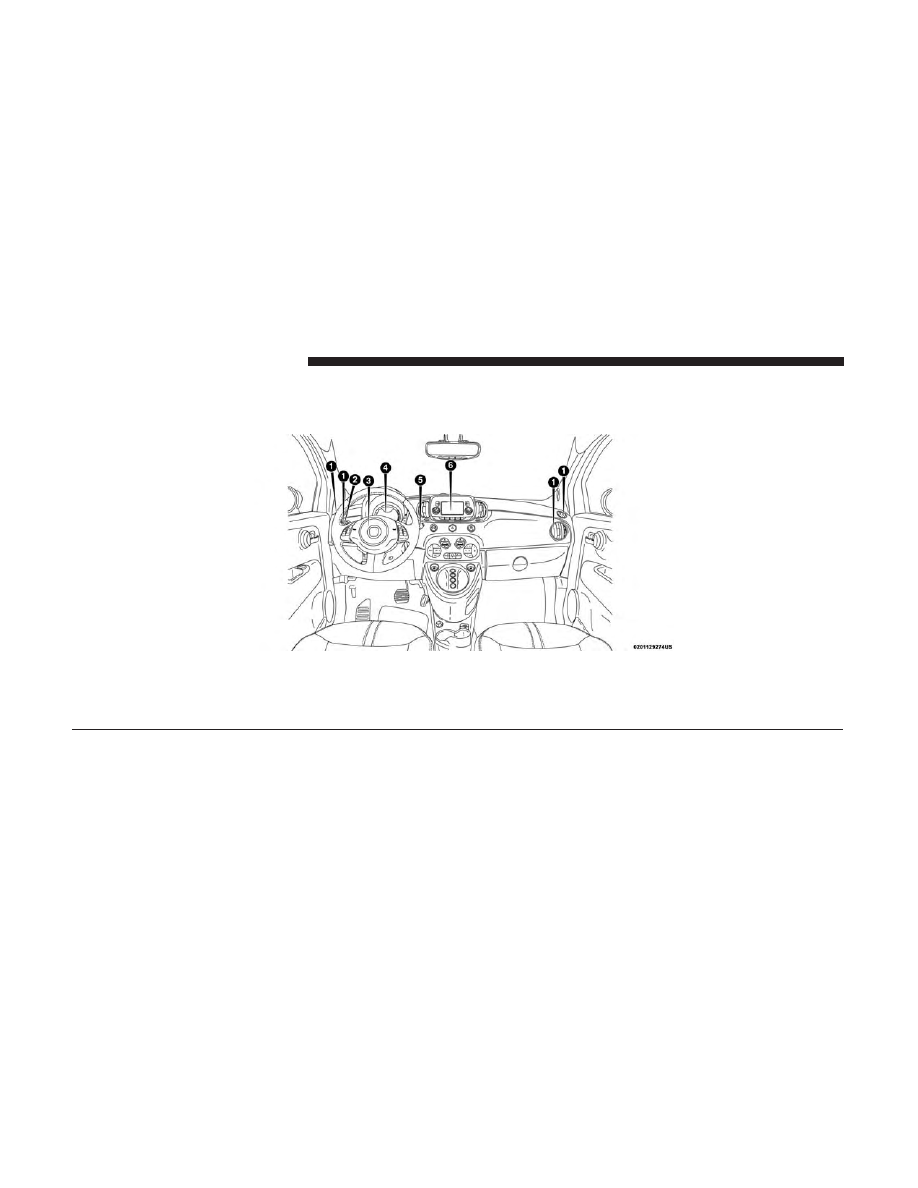

INSTRUMENT PANEL

Instrument Panel

1 — Air Vents

4 — Instrument Cluster

2 — Multifunction Lever

5 — Windshield Wiper Lever

3 — Steering Wheel

6 — Radio

10

GRAPHICAL TABLE OF CONTENTS

INTERIOR

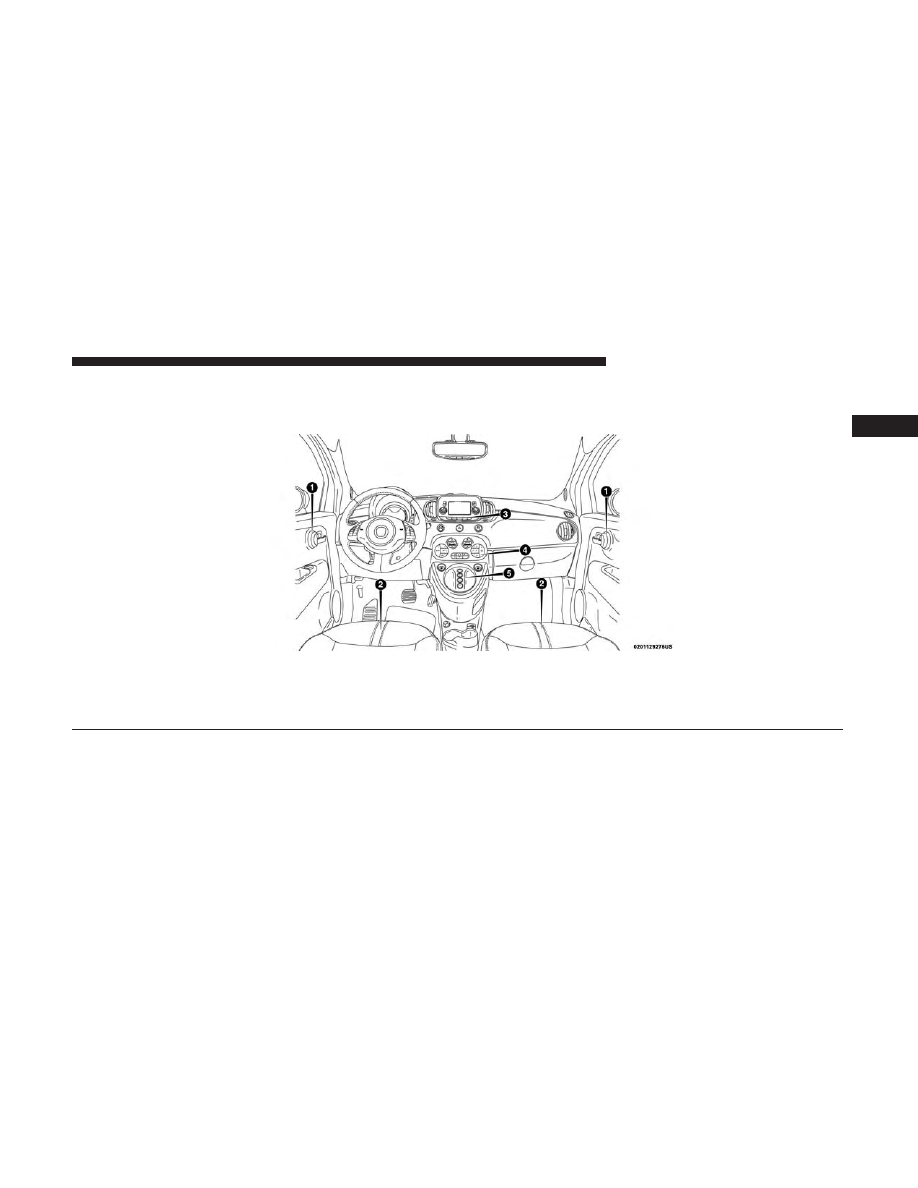

Interior

1 — Door Handles

4 — Climate Controls

2 — Seats

5 — Gear Selector

3 — Switch Panel

2

GRAPHICAL TABLE OF CONTENTS

11

GETTING TO KNOW YOUR VEHICLE

CONTENTS

䡵 HIGH VOLTAGE BATTERY. . . . . . . . . . . . . . . . . .16
䡵 500e ELECTRIC VEHICLE FEATURES . . . . . . . . . .17

▫ Audible Pedestrian Warning System . . . . . . . . . .17
▫ Single-Speed Transmission . . . . . . . . . . . . . . . . .18
▫ Auto Park . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
▫ E-Park . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
▫ Climate Control (HVAC System) . . . . . . . . . . . . .18
▫ Electric Air Conditioning Compressor . . . . . . . . .19
▫ Electric Power Steering. . . . . . . . . . . . . . . . . . . .19
▫ Smartphone Features (Not Available In Canada) . .19

䡵 HIGH VOLTAGE CHARGING OPERATION . . . . . .21

▫ SAE J1772 Charging Inlet . . . . . . . . . . . . . . . . . .21
▫ AC Level 1 Charging (120V, 15 Amp). . . . . . . . . .21
▫ AC Level 2 Charging (240V, 30 Amp). . . . . . . . . .34

▫ Charge Times . . . . . . . . . . . . . . . . . . . . . . . . . .35

䡵 KEYS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

▫ Key With Remote Control. . . . . . . . . . . . . . . . . .35

䡵 IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . . . .38

▫ Mechanical Ignition Switch . . . . . . . . . . . . . . . . .38
▫ Key-In-Ignition Reminder . . . . . . . . . . . . . . . . .39

䡵 SENTRY KEY . . . . . . . . . . . . . . . . . . . . . . . . . . .39

▫ Customer Key Programming . . . . . . . . . . . . . . .40
▫ Replacement Keys . . . . . . . . . . . . . . . . . . . . . . .40
▫ General Information . . . . . . . . . . . . . . . . . . . . .40

䡵 VEHICLE SECURITY ALARM . . . . . . . . . . . . . . .41

▫ To Arm The System . . . . . . . . . . . . . . . . . . . . .41
▫ To Disarm The System . . . . . . . . . . . . . . . . . . . .41

3

▫ Central Lock/Unlock (Switch Safe Lock Device) —

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . . . .42

䡵 DOORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

▫ Manual Lock . . . . . . . . . . . . . . . . . . . . . . . . . . .43
▫ Power Door Locks . . . . . . . . . . . . . . . . . . . . . .44

䡵 SEATS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

▫ Manual Adjustment Front Seats. . . . . . . . . . . . . .45
▫ Heated Seats — If Equipped . . . . . . . . . . . . . . .48
▫ Manual Folding Rear Seat. . . . . . . . . . . . . . . . . .49

䡵 HEAD RESTRAINTS . . . . . . . . . . . . . . . . . . . . . .50

▫ Reactive Head Restraints — Front Seats . . . . . . . .51
▫ Rear Head Restraints . . . . . . . . . . . . . . . . . . . . .52

䡵 STEERING WHEEL . . . . . . . . . . . . . . . . . . . . . . .53

▫ Tilt Steering Column — If Equipped . . . . . . . . . .53

䡵 MIRRORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

▫ Inside Day/Night Mirror . . . . . . . . . . . . . . . . . .54
▫ Automatic Dimming Mirror — If Equipped . . . . .54

▫ Power Mirrors . . . . . . . . . . . . . . . . . . . . . . . . .55
▫ Folding Mirrors . . . . . . . . . . . . . . . . . . . . . . . . .55
▫ Spotter Mirror — If Equipped . . . . . . . . . . . . . . .56
▫ Heated Mirrors — If Equipped . . . . . . . . . . . . .56

䡵 EXTERIOR LIGHTS . . . . . . . . . . . . . . . . . . . . . . .56

▫ Multifunction Lever . . . . . . . . . . . . . . . . . . . . . .56
▫ Headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
▫ Daytime Running Lights . . . . . . . . . . . . . . . . . .57
▫ High Beams . . . . . . . . . . . . . . . . . . . . . . . . . . .57
▫ Flash-To-Pass . . . . . . . . . . . . . . . . . . . . . . . . . .57
▫ Parking Lights . . . . . . . . . . . . . . . . . . . . . . . . .58
▫ Follow Me Home/Headlight Delay . . . . . . . . . . .58
▫ Fog Lights — If Equipped . . . . . . . . . . . . . . . . .58
▫ Turn Signals . . . . . . . . . . . . . . . . . . . . . . . . . . .59
▫ Lane Change Assist . . . . . . . . . . . . . . . . . . . . . .59

䡵 INTERIOR LIGHTS . . . . . . . . . . . . . . . . . . . . . . .59

▫ Interior Light Timing (Center Position) . . . . . . . .60

14

GETTING TO KNOW YOUR VEHICLE

▫ Interior Light Timing (On/Right Position) . . . . . .60
▫ Dimmer Control . . . . . . . . . . . . . . . . . . . . . . . .60
▫ Ambient Light. . . . . . . . . . . . . . . . . . . . . . . . . .60
▫ Cargo Area Lights . . . . . . . . . . . . . . . . . . . . . . .61

䡵 WIPERS AND WASHERS . . . . . . . . . . . . . . . . . . .61

▫ Front Windshield Wiper Operation . . . . . . . . . . .61
▫ Rear Windshield Wiper . . . . . . . . . . . . . . . . . . .63

䡵 CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . . . .64

▫ Automatic Temperature Control Overview . . . . . .64
▫ Automatic Temperature Control (ATC) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . . . .70

䡵 WINDOWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

▫ Power Window Controls . . . . . . . . . . . . . . . . . .72
▫ Auto-Down. . . . . . . . . . . . . . . . . . . . . . . . . . . .73
▫ Wind Buffeting . . . . . . . . . . . . . . . . . . . . . . . . .73

䡵 POWER SUNROOF — IF EQUIPPED . . . . . . . . . .73

▫ To Open . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
▫ To Close . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
▫ Wind Buffeting . . . . . . . . . . . . . . . . . . . . . . . . .74
▫ Sun Shade — If Equipped . . . . . . . . . . . . . . . . .75
▫ Pinch Protect Feature . . . . . . . . . . . . . . . . . . . . .75
▫ Emergency Operation. . . . . . . . . . . . . . . . . . . . .75

䡵 HOOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

▫ Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76
▫ Closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

䡵 LIFTGATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

▫ Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

䡵 INTERNAL EQUIPMENT . . . . . . . . . . . . . . . . . . .78

▫ Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78
▫ Cupholders . . . . . . . . . . . . . . . . . . . . . . . . . . .79
▫ Sun Visors. . . . . . . . . . . . . . . . . . . . . . . . . . . . .80
▫ Electrical Power Outlets . . . . . . . . . . . . . . . . . .80

3

GETTING TO KNOW YOUR VEHICLE

15

HIGH VOLTAGE BATTERY

Your vehicle is equipped with a Lithium-ion high voltage
battery that is used to power the electric powertrain
systems and the 12 volt vehicle electrical system.

The high voltage battery is located under the vehicle. The
high voltage battery is maintenance free and designed to
last for the life of the vehicle.

NOTE:

Upon exiting the vehicle, ensure the ignition is in the

off position and the key is removed from the vehicle.

Lithium-ion batteries provide the following benefits:
• Lithium-ion batteries are much lighter than other types

of rechargeable batteries of the same size.

• Lithium-ion batteries hold their charge; they only lose

approximately 3 percent of their charge per month.

• Lithium-ion batteries have no memory, which means

that you do not have to completely discharge them
before recharging, as with some other batteries.

• Lithium-ion batteries can be recharged and discharged

thousands of times.

High Voltage Battery Service Disconnect

The high voltage battery service disconnect is located
under the rear passenger seat lower cushion. If your
vehicle requires service, see an authorized dealer.

WARNING!

Never try to remove the high voltage service disconnect.
The high voltage service disconnect is used when your
vehicle requires service by a trained technician at an
authorized dealer. Failure to follow this warning can
cause severe burns or electrical shock that may result in
serious injury or death.

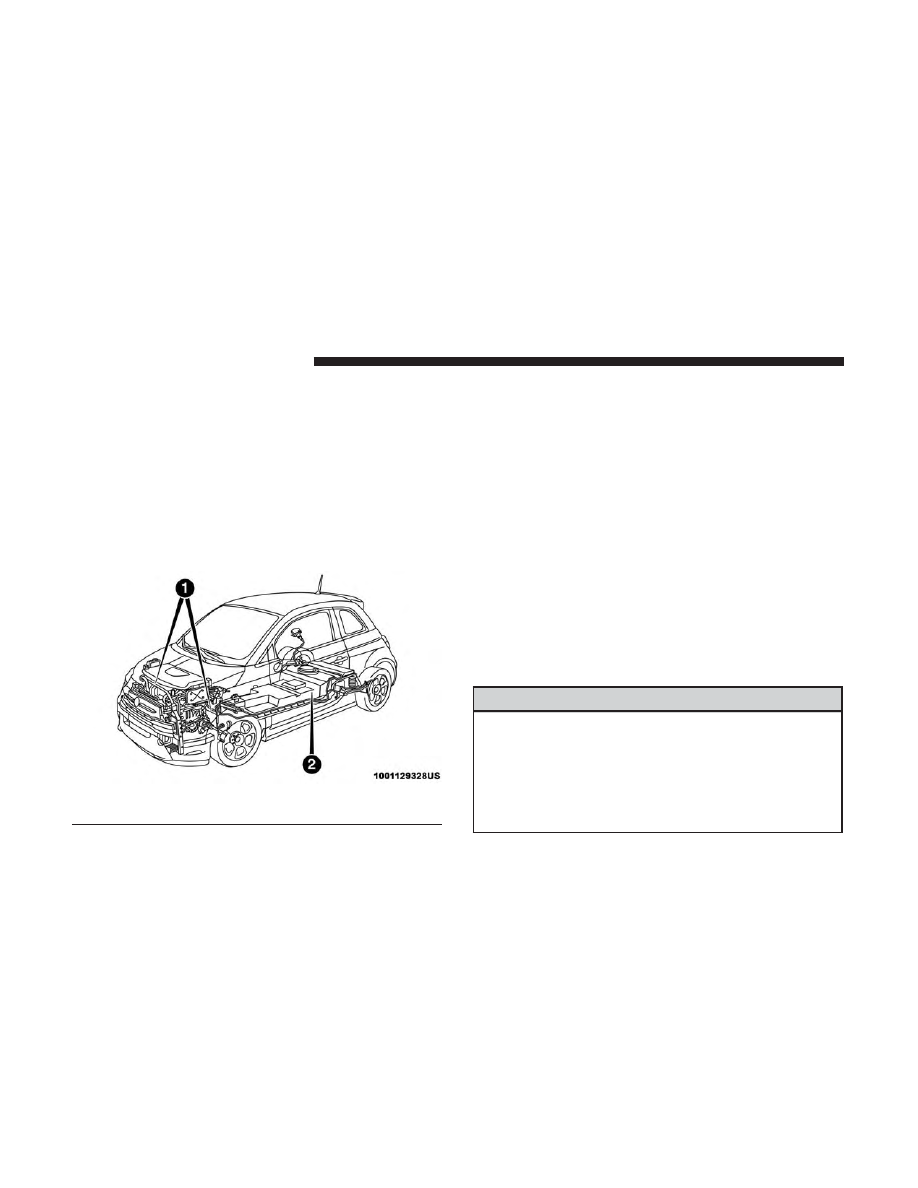

1 — High Voltage Cables
2 — High Voltage Battery

16

GETTING TO KNOW YOUR VEHICLE

Disposal of the High Voltage Battery

Your vehicle’s high voltage battery is designed to last the life
of your vehicle. See an authorized dealer for information on
the disposal of the battery if it should require replacement.

General Information

The vehicle is also equipped with a Battery Management
System that is designed to:
• Ensure safe operation
• Maximize driving range
• Maximize the life expectancy of the high voltage battery

NOTE:
• During vehicle start up and shut down, a clicking noise

may be heard from within the vehicle. When the ignition
key is turned to the on position, the high voltage battery
contactors inside the battery are closed to make the stored
electricity inside available for vehicle use. The clicking
noise observed is the sound of these contactors as they open
and close and is normal operation for your 500e.

• The operating temperature range of the high voltage

battery is -22 °F to 122 °F (-30 °C to 50 °C). If it is
attempted to operate the vehicle with the battery outside
of these temperature extremes it will not function.

500e ELECTRIC VEHICLE FEATURES

Understanding the unique characteristics of your 500e will
help ensure maximum performance and the best driving
range from your vehicle.

Your 500e is equipped with two electrical systems; a 12 Volt
system that is used to power the conventional electrical
system and a high voltage system, which is used to drive
the wheels through a single-speed transmission as well as
other high voltage system components.

Your 500e operates differently then a traditional vehicle or
Hybrid vehicle. Here are some of the main differences:

Audible Pedestrian Warning System

Your vehicle is equipped with an Audible Pedestrian
Warning System. The Audible Pedestrian Warning System
uses distinct sounds to alert pedestrians that your vehicle is
approaching.

The audible warning system uses an in-car sound synthe-
sizer with a speaker located in the underhood compart-
ment. The warning system is automatically activated when
selecting DRIVE or REVERSE.

3

GETTING TO KNOW YOUR VEHICLE

17

In DRIVE range, the system will remain active until the vehicle
reaches a speed of approximately 22 mph (35.5 km/h). At
approximately 22 mph (35.5 km/h), the warning system is
deactivated and will automatically be active when the vehicle
returns to approximately 20 mph (32 km/h).

Single-Speed Transmission

Instead of a traditional transmission, your vehicle is
equipped with a single-speed transmission to transfer the
torque from the E-Drive motor to the drive wheels. This
transmission requires no maintenance and is designed to
operate for the life of the vehicle.

Auto Park

Auto Park will automatically place the transmission into
PARK if there is an indication that the driver may leave the
vehicle while still in the DRIVE, NEUTRAL or REVERSE
gear. Refer to “Single-Speed Transmission” in “Starting
And Operating” for further information.

E-Park

The parking pawl is traditionally located inside an auto-
matic transmission and activated when the vehicle is
placed in the PARK position.

E-Park is activated when the driver pushes the PARK
button. An electric motor activates the parking pawl and
locks the single-speed transmission when the vehicle is
placed into PARK. This will prevent any unwanted move-
ment of the vehicle.

NOTE:

The engagement of the E-Park can be heard when

there is no noise in the interior of the vehicle, this is a
normal condition.

Climate Control (HVAC System)

Your 500e is equipped with an Automatic Temperature
Control (ATC) HVAC system. This HVAC system utilizes a
humidity sensor, cabin sensor, and ambient temperature
sensor to choose operation mode and control cabin com-
fort. These components allow the controller to operate the
HVAC system in a very efficient manner to maximize
driving range.

Your 500e also uses an electric air heater to provide heat to
the cabin.

18

GETTING TO KNOW YOUR VEHICLE

Electric Air Conditioning Compressor

Your 500e uses an electric air conditioning compressor. The
air conditioning compressor is powered by the high volt-
age battery system and is used to cool the vehicle occu-
pants and the high voltage battery while the vehicle is
being driven or when it is being charged.

The high voltage battery may require cooling to keep the
vehicle running. The air conditioning compressor activates
without any input from the occupant.

NOTE:

The AC system helps cool the high voltage battery.

If the air conditioning system should require service, see an
authorized dealer as soon as possible.

Electric Power Steering

Your vehicle is equipped with an Electric Power Steering
(EPS) system. The power steering system requires no
maintenance and operates without the use of power steer-
ing fluid.

Smartphone Features (Not Available In Canada)

With the Uconnect app, you can monitor the state of charge
of the high voltage battery or initiate charging from your
phone. You can also turn on your vehicle’s climate control
system remotely. The app provides the following features:
• Monitor battery charge level
• Display available driving distance
• Check charging status
• Remotely activate vehicle climate control system
• Unlock and lock doors
• Assist with locating your vehicle
• Locate charging stations
• Send a point-of-interest to your vehicle’s navigation

system

• Schedule a charge
• View energy consumed
• Notifications for charging and preconditioning events

3

GETTING TO KNOW YOUR VEHICLE

19

How do I get the Uconnect

smartphone App?

Download the Uconnect app from the following websites:

https://itunes.apple.com

(Apple

users)

or

https://

play.google.com/store/apps (Android users)

Once in the registration website, you will need to enter
your vehicle’s VIN and Connectivity ID. The connectivity
ID is found in the vehicle’s instrument cluster. To locate the
connectivity ID follow the steps below:

1. Push the menu button on the instrument cluster.

2. Choose “Settings” and scroll down to the “Connectivity

ID.”

3. Select “Connectivity ID.”

After obtaining the connectivity ID and VIN number
return to the vehicle registration website and perform the
following:

1. After entering the VIN (Vehicle Identification Number),

Connectivity ID and your email address, click “submit.”

2. You will now be asked to fill in your contact information

and a user name and password.

3. Once finished with registration you will be directed to

your 500e owner’s site.

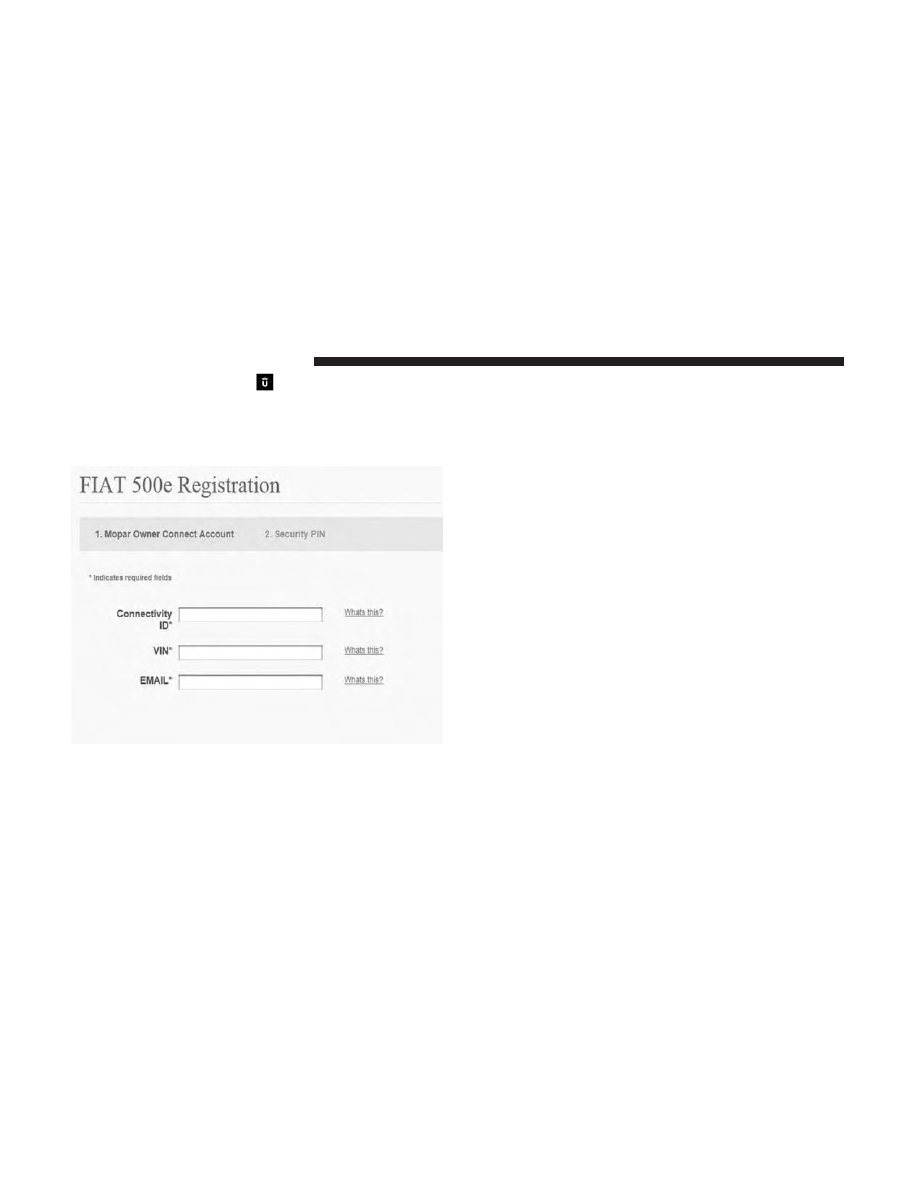

Registration Website

20

GETTING TO KNOW YOUR VEHICLE

4. From the 500e owner’s site you will be able to download

the 500e Uconnect mobile application and learn how to
use your connected features.

5. Use your owner’s site username and password for

logging into the 500e Uconnect mobile application.

NOTE:

Your smartphone must have a valid data connec-

tion to use the 500e Uconnect mobile application.

Need help with registration?

Please call the Uconnect Call Center Toll Free number
below:1-855-261-5364

HIGH VOLTAGE CHARGING OPERATION

SAE J1772 Charging Inlet

Your vehicle uses an industry standard SAE J1772 charge
inlet (vehicle charge inlet) for both AC Level 1 (120V) and
AC Level 2 (240V) charging.

NOTE:

The charge inlet door locks and unlocks with the

vehicle doors.

AC Level 1 Charging (120V, 15 Amp)

Your vehicle is equipped with a 120 Volt AC, SAE J1772
Level 1 Electric Vehicle Supply Equipment (EVSE), also
referred to as a charging cordset. AC Level 1 charging
requires a conventional NEMA 5-15 120 Volt AC grounded
wall receptacle along with the charging cordset provided
with the vehicle.

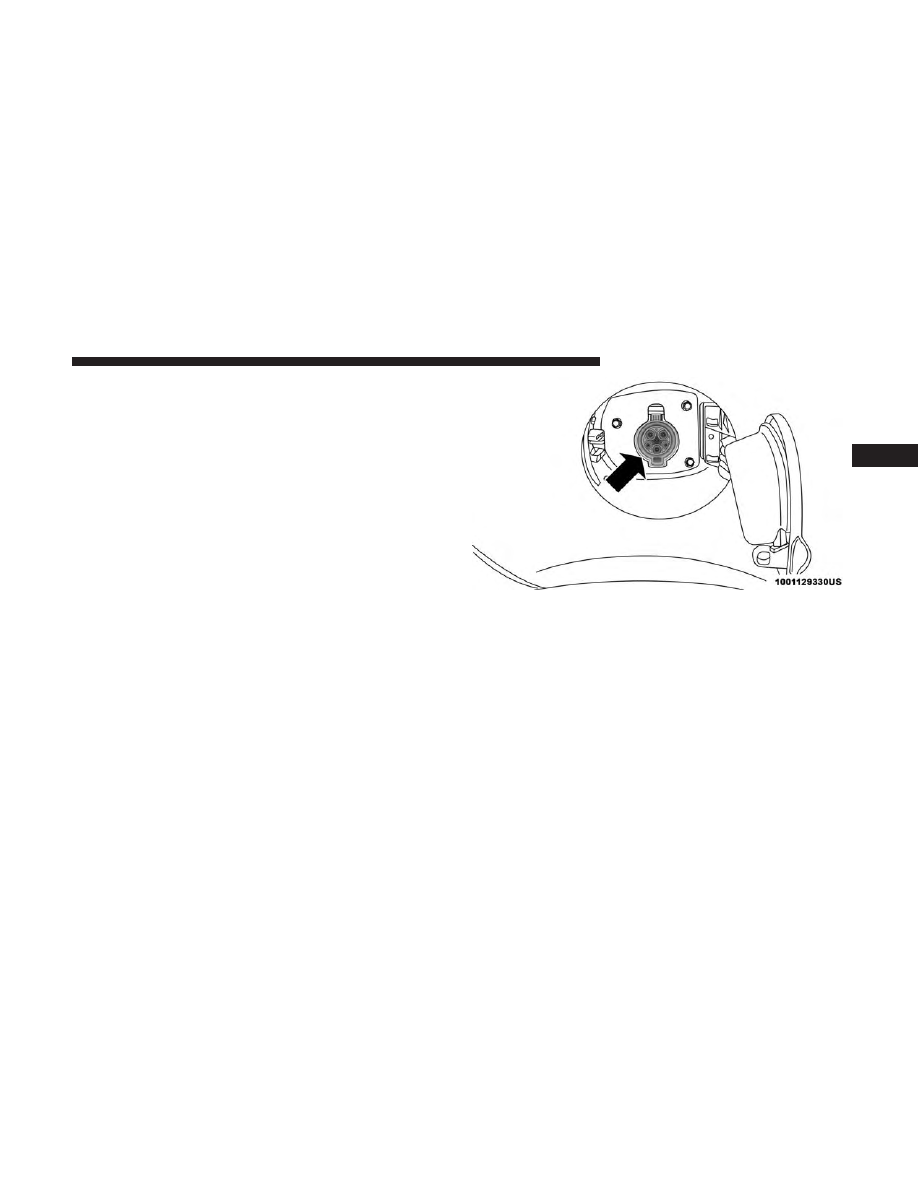

SAE J1772 Charge Receptacle

3

GETTING TO KNOW YOUR VEHICLE

21

WARNING!

Shock, fire, property damage, or personal injury may
occur if the Portable EVSE Cordset is not used prop-
erly. There are no serviceable parts contained in the
Portable EVSE Cordset. Any attempt to service it may
result in shock, fire, property damage, or personal
injury.

To access the charging cordset, remove the Level 1 EVSE
from its storage bin by lifting the rear cargo cover.

NOTE:

The charging cordset is used for AC Level 1

charging only.

Charging Cord Set

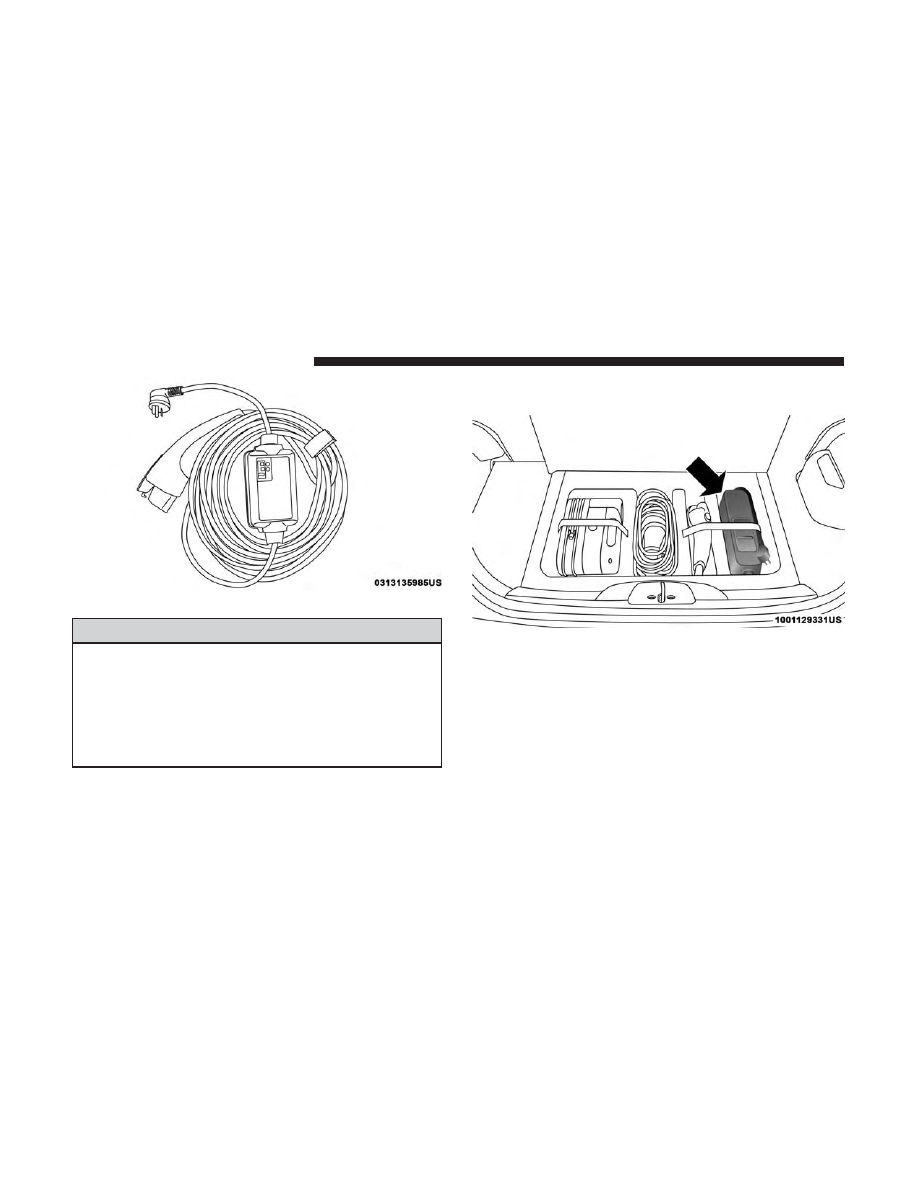

EVSE Rear Cargo Location

22

GETTING TO KNOW YOUR VEHICLE

WARNING!

• Read all the instructions before using this product.

• Do not put fingers or objects into the Charge Con-

nector.

• Do not use this product if the flexible power cord or

Electric Vehicle (EV) Cable is frayed, broken, has
cracked insulation or any other signs of damage.

• Do not use this product if the enclosure or the

Charge Connector is broken, cracked, open, or shows
any other indication of damage.

• Do not use Portable EVSE Cordset with an extension

cord. Use of an extension cord may cause burns, fire,
or other damage or injury.

• This device may attempt to reset and run after an

interruption.

• There are no user serviceable parts inside the AC

Mode 2 Charging cord set. Do not attempt to repair or
service the charging cord set yourself – personal
injury may result.

• When using a charging station with the charging

cable attached, ensure the cable is not visibly dam-
aged before plugging into the vehicle.

(Continued)

WARNING! (Continued)

• Do not allow children to operate this device. Adult

supervision is mandatory when children are in prox-
imity to a charge station that is in use.

• Do not use a charge station or vehicle receptacle that

is work or damaged with the AC Mode 3 charging
cable. Plugging into worn or damaged receptacles
may cause damage to the EVSE and vehicle.

• Ensure that the EVSEs are always stored in a safe

place. Do not expose them to rain or wet conditions.
Avoid pouring or dipping water or other liquids over
them. If water penetrates the electrical device, the
risk or electrical shock increases. Ensure that all
plugs and cables are free of moisture before using
the EVSEs.

EVSE Charging Cordset

The EVSE charging cordset is compliant with SAE J1772,
and applicable for use with vehicles fitted with the stan-
dard SAE J1772 charge inlets. The EVSE includes:
• An AC Power Cord with NEMA 5–15p, Right Angle

plug

• An indoor/outdoor charge cable, EV- rated

3

GETTING TO KNOW YOUR VEHICLE

23

• A Charge Connector
• A NEMA 6 rated enclosure with a Charge Current

Interrupt Device (CCID) with status indicator display

Charging Cordset Operation

1. Plug the AC plug of the charging cordset into a 15A, or

20A, 120VAC, 60Hz, grounded wall receptacle. Do not
use an extension cord, outlet/plug adapter, or a worn

outlet. The charging cordset will not operate safely
unless it is plugged directly into the wall receptacle.

WARNING!

Improper connection of the equipment-grounding con-
ductor could result in a risk of electric shock. Check
with a qualified electrician or serviceman if you are in
doubt as to whether the wall receptacle is properly
grounded. Do not modify the plug provided with the
product – if it does not fit the outlet, you must have a
proper outlet installed by a qualified electrician.

Charging Cord Set

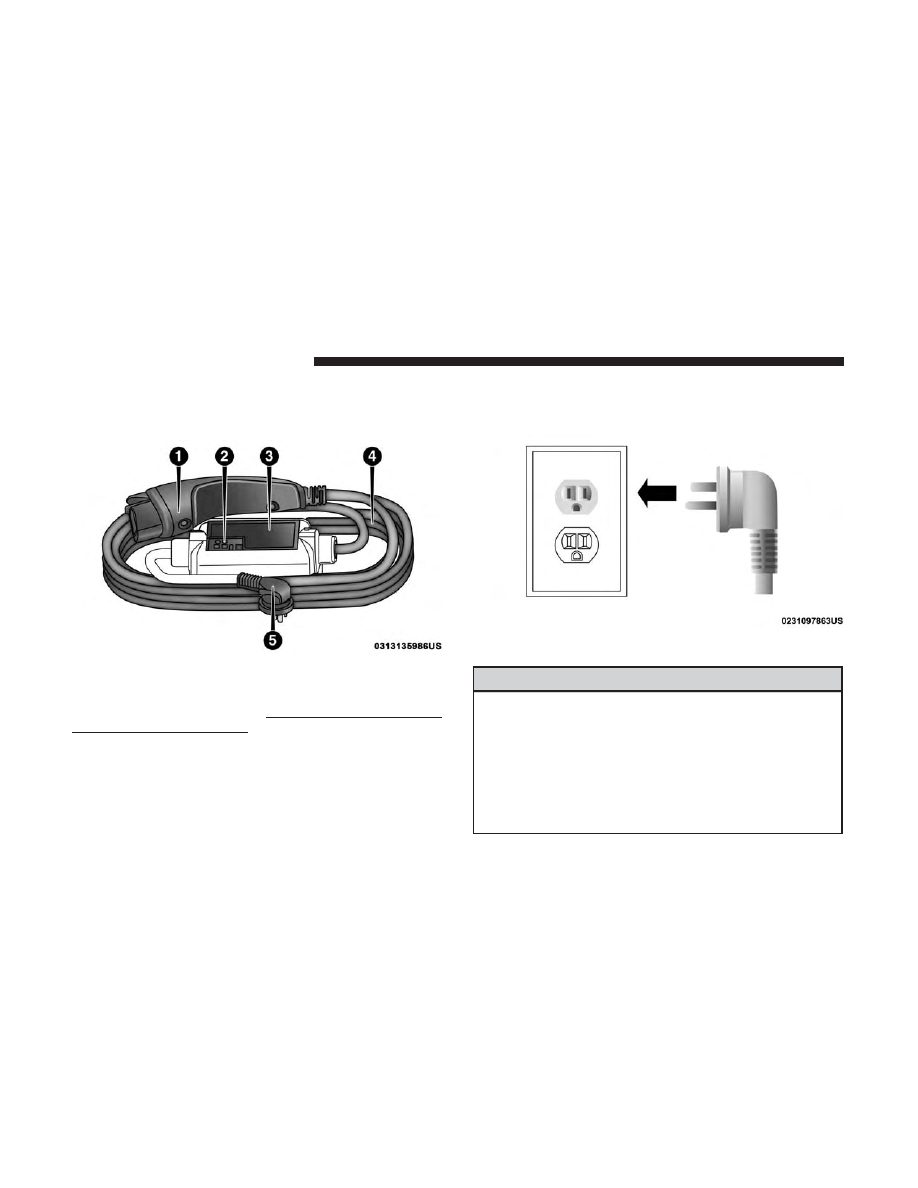

1 — Charge Connector
2 — Status Indicator Display
3 — Charging Cord Set Enclosure

4 — Charge Cable
5 — AC Plug

AC Plug And Wall Receptacle

24

GETTING TO KNOW YOUR VEHICLE
