7.10 SENSORE PIOGGIA E CREPUSCOLARE
Principio di funzionamento del sensore pioggia
Il principio di funzionamento si basa sulla differenza di rifrazione della luce che colpisce il parabrezza,
determinato dalla presenza o meno di acqua che ne modifica le proprietà refrattive della superficie.
Il sensore genera un segnale che è appunto proporzionale al gradiente di rifrazione della superficie di
vetro a cui è affacciato.

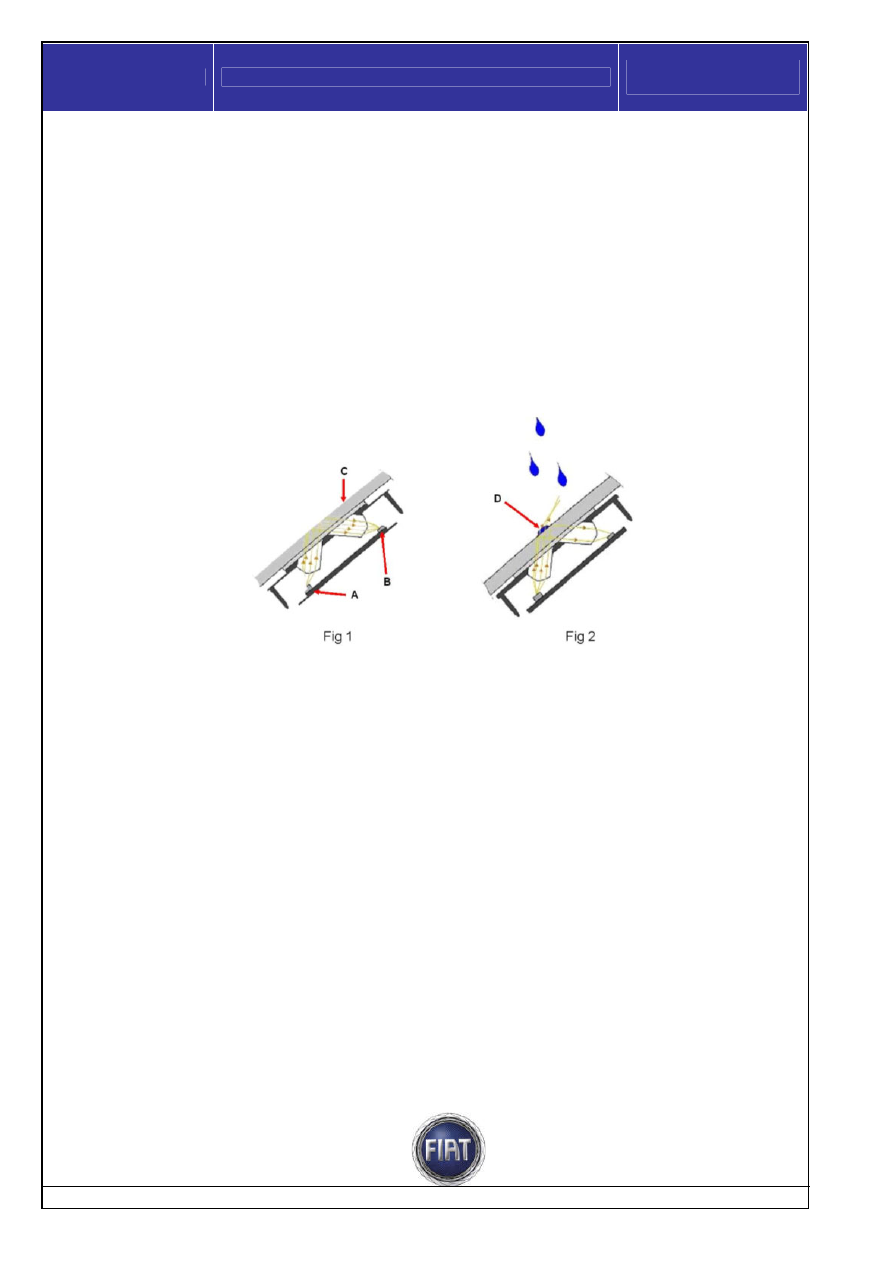

La figura 1 rappresenta la condizione in cui la luce, generata da un led (A), si rifrange completamente sul
vetro (C) e colpisce il fotodiodo (B) che costituisce il sensore vero e proprio.
La figura 2 rappresenta la condizione in cui il vetro è bagnato: una parte della luce viene deviata dalle
gocce d’acqua (D), presenti sulla superficie esterna per cui il fotodiodo (B) è colpito da una luce meno
intensa. Proporzionalmente varia quindi il segnale generato dal sensore.

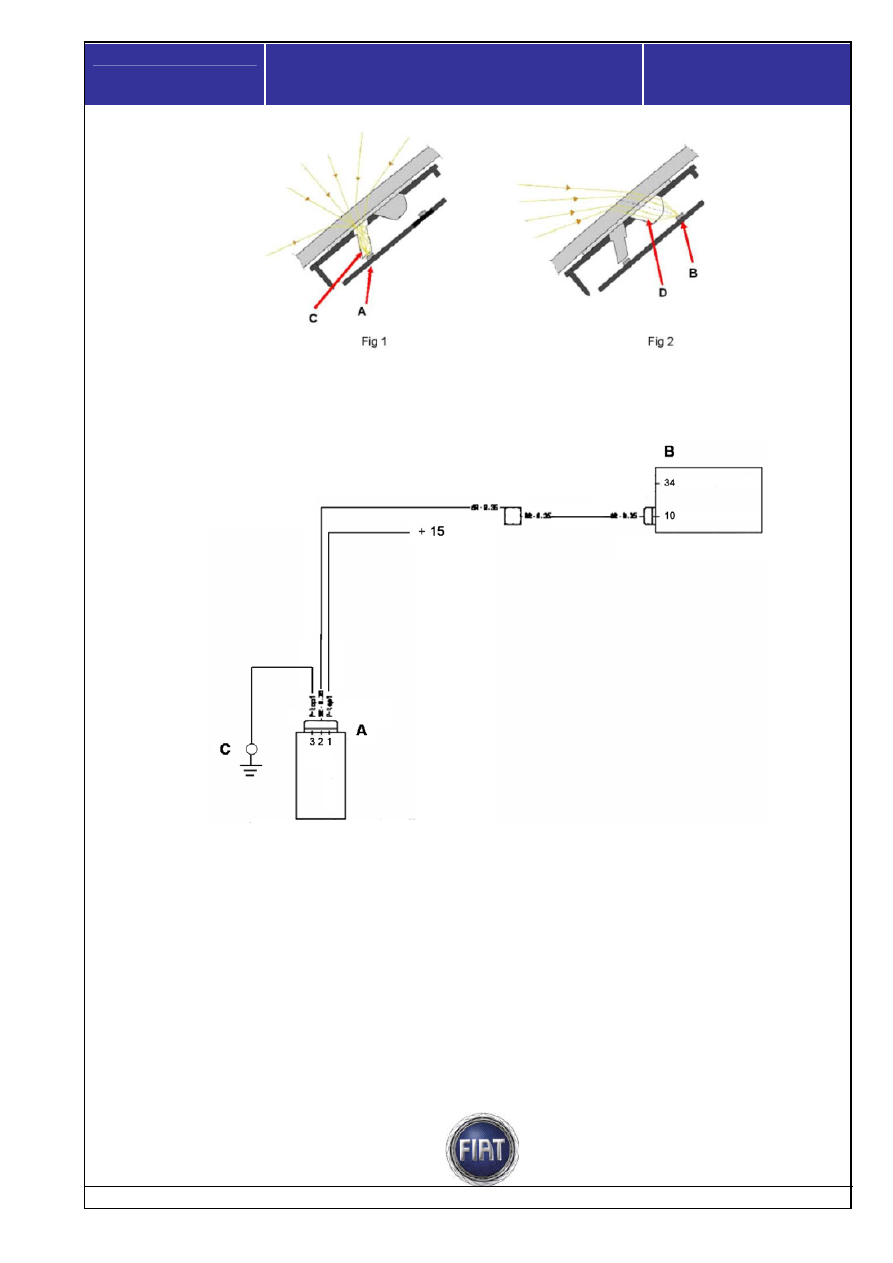

Principio di funzionamento del sensore crepuscolare
Il principio di funzionamento si basa sul rilevamento degli angoli di incidenza della luce sul parabrezza e
della intensità luminosa.
Il sensore è dotato di due fotodiodi (A) e (B). Il fotodiodo (A) rileva la luce ambientale in cui si trova il
veicolo. Il fotodiodo (B) rileva la luce che colpisce il parabrezza direttamente di fronte al veicolo. I
concentratori (C) e (D), provvedono ad indirizzare opportunamente la luce sui sensori, secondo la
caratteristica voluta.
La fig. 1 rappresenta la condizione in cui la luce ha un angolo di incidenza molto ampio e diffuso, tipica
della condizione di luce ambientale.
La fig. 2 rappresenta la condizione in cui la luce è diretta e concentrata sul parabrezza.
Con un intelligente algoritmo di valutazione, che considera anche altre informazioni addizionali, tipo:
velocità del veicolo, condizioni di ombra, notte, giorno, ecc. il dispositivo comunica tramite A- BUS
l’informazione necessaria al body computer, il quale può decidere di accendere le luci della vettura.
