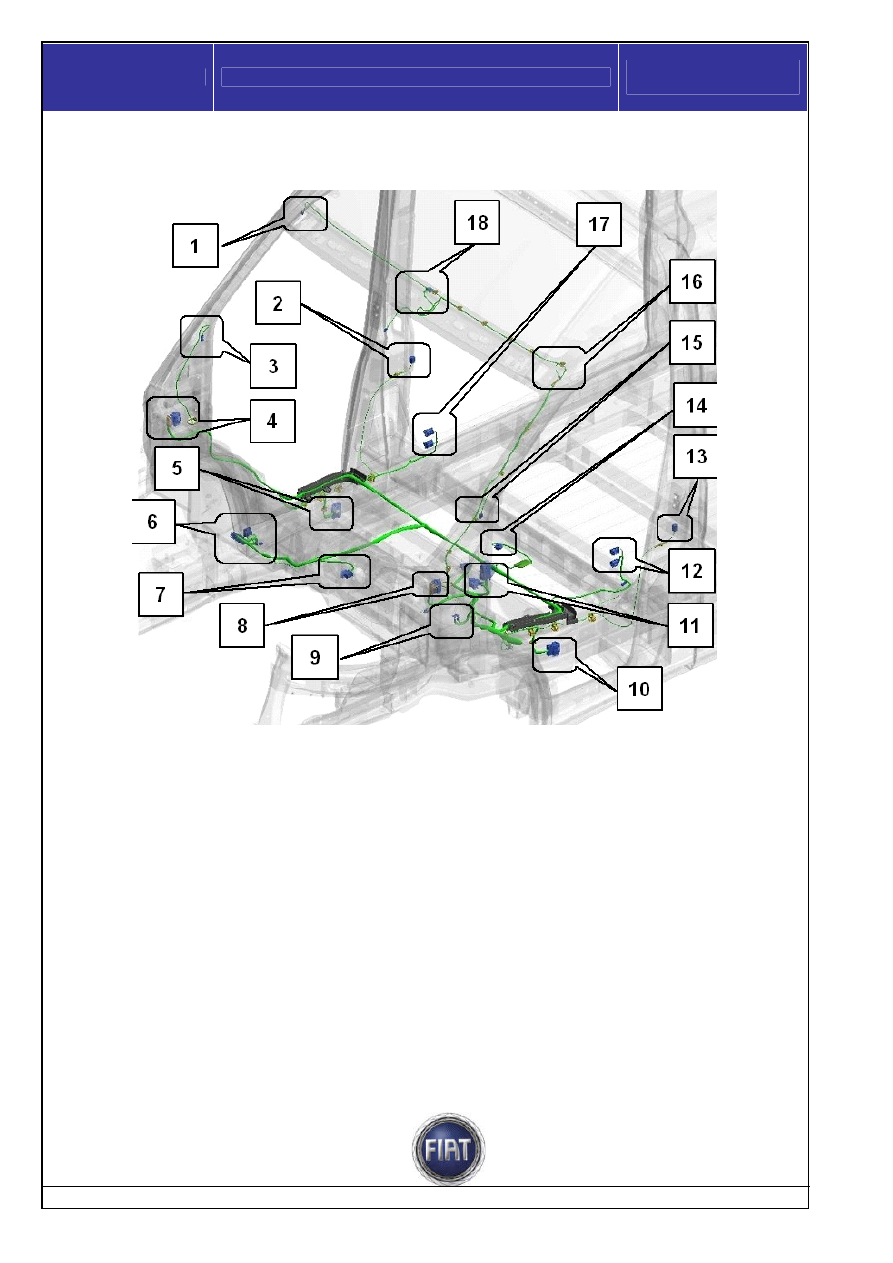

Cablaggio cabina







Legenda.


1 - Head bag (window bag) destro.
2 - Sensore urto laterale destro.
3 - Altoparlante tweeter destro.
4 - Connettori di sezionamento con porta anteriore destra.
5 - Connettori di sezionamento nel pedanino destro.
6 - Connettori di sezionamento (su staffa portaconnettori).
7 - NAB Nodo air bag.
8 - Connettori di sezionamento con porta sinistra.
9 - Massa.
10 - Connettori di sezionamento nel pedanino sinistro.
11- Connessione con NPL.
12 - Connessioni al sedile guida.
13 - Sensore urto laterale sinistro.
14 - Comando indicatore livello carburante.
15 - Altoparlante tweeter sinistro.
16 - Head bag (window bag) sinistro.
17 - Connessioni al sedile paseggero.
18 - Plafoniera.

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















115 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

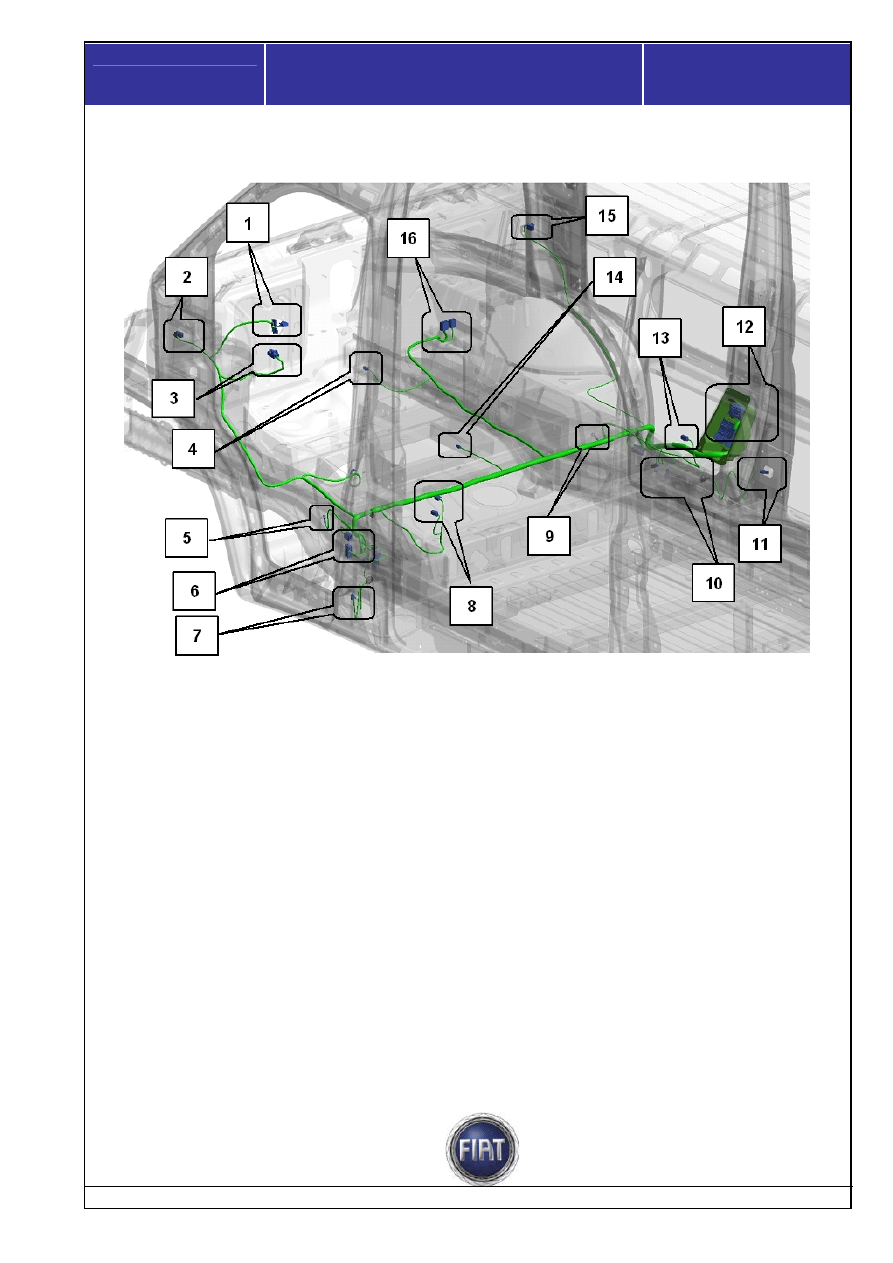

Cablaggio cabina per optionals







Legenda:


1 - PCO: Plancetta comandi opzionali.
2 - Connettori di sezionamento con porta anteriore sinistra.
3 - Connettore per alimentazione di potenza NPL.
4 - Connettore di sezionamento per valvola riscaldatore sotto sedile.
5 - Massa.
6 - Connettori di sezionamento nel pedanino sinistro.
7 - Side marker.
8 - Connettori per sedile sinistro.
9 - Massa.
10 - Connettori di sezionamento nel pedanino sinistro.
11 - Side marker.
12 - CFO: Centralina fusibili optionals.
13 - Connettori per sedile destro.
14 - Connessione per frigorifero.
15 - Connettori di sezionamento con porta anteriore destra.
16 - Connessioni di sezionamento con cavi cabina (su staffa portaconnettori).

Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

116 / 187

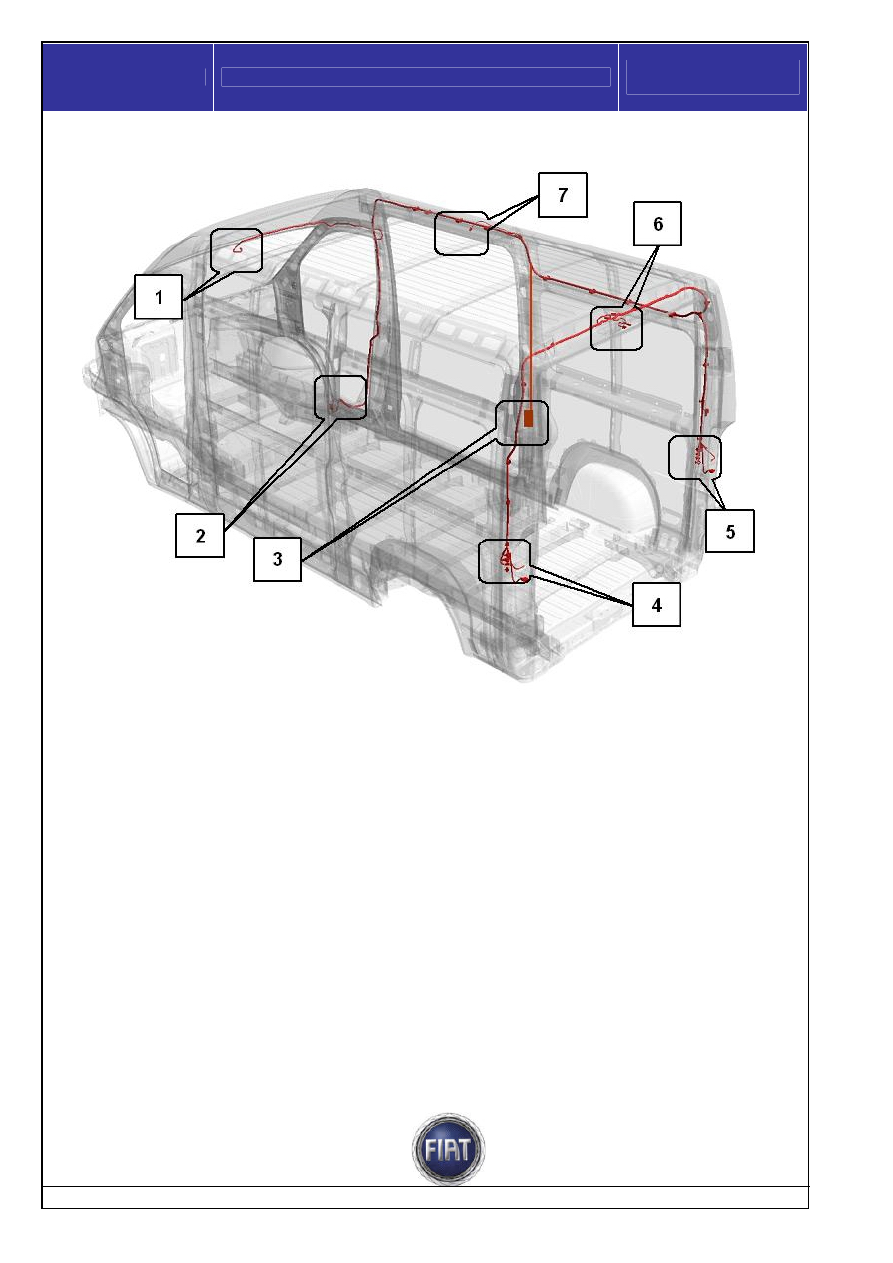

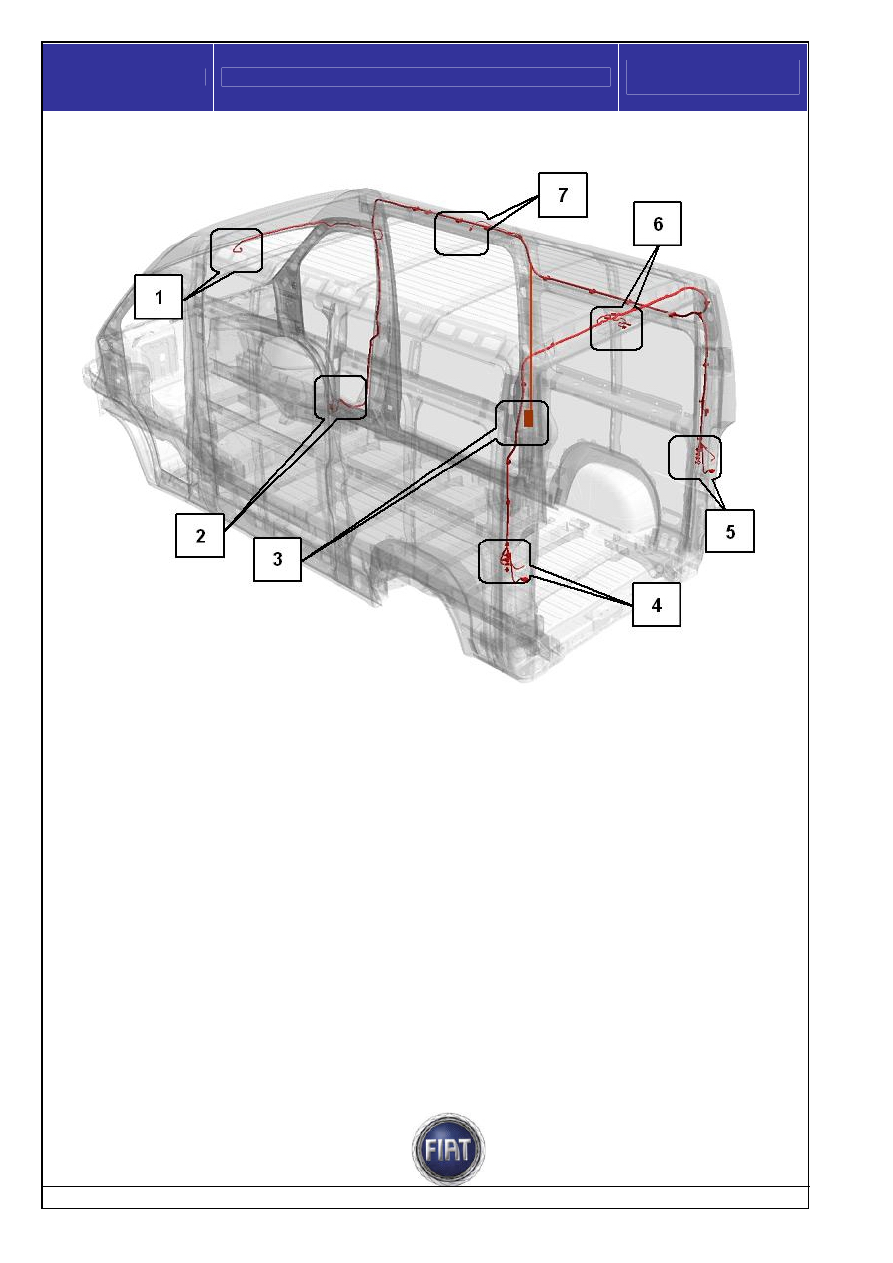

Cablaggio posteriore destro







Legenda:


1 - Connettori plafoniera anteriore e visore telecamera posteriore (opt).
2 - Connettori di sezionamento cablaggio posteriore.
3 - Connettore per serratura porta scorrevole laterale sinistra.
4 - Connettori per gruppo ottico posteriore sinistro.
5 - Connettori per gruppo ottico posteriore destro e predisposizione…..
6 - Connettori per plafoniera posteriore, terzo stop e telecamera posteriore (opt).
7 - Connettore per plafoniera laterale.









Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















117 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

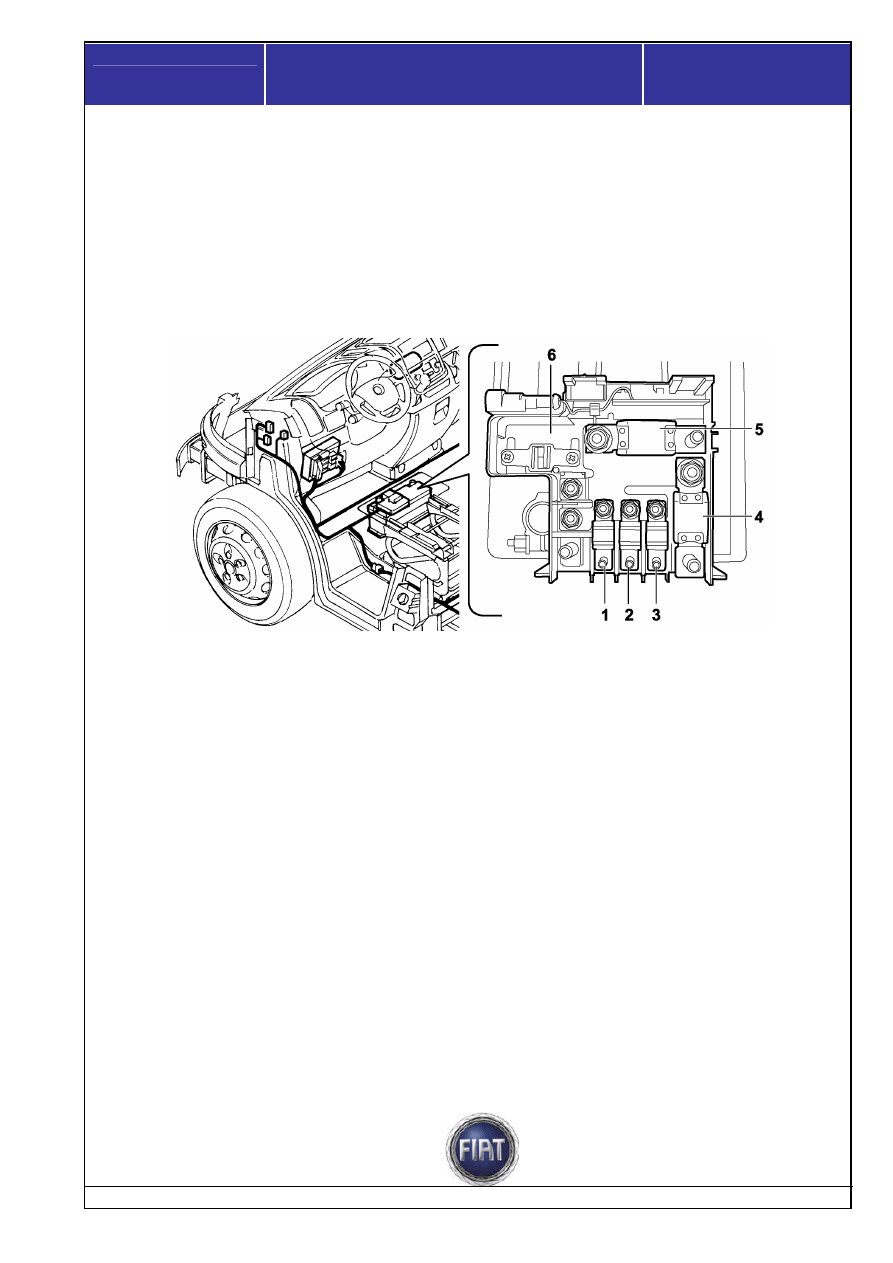

Scatola fusibili su batteria e centralina vano motore


Scatola fusibili su batteria

Sulla batteria di base del veicolo è installata una unità di interconnessione su cui è predisposto anche un
punto  di prelievo della corrente per una batteria supplementare.

Il collegamento per gli allestitori previsto è il fusibile (3) da 50A.
Il cavo interessato è completo di connettore a due vie ubicato nel vano in basso del montante lato destro

























Legenda e descrizione dei collegamenti:



1 - alimentazione principale centralina fusibili e relè sottoplancia CPL(80 A)

2 - alimentazione secondaria centralina fusibili e relè sottoplancia CPL (70 A)

3 - alimentazione eventuale batteria supplementare (50 A) tramite connettore 2 vie

4 - alimentazione centralina fusibili e relè nel vano motore CVM (150 A)

5 - alimentazione motorino d’avviamento ed alternatore

6 - scatola interconnettiva su batteria.
