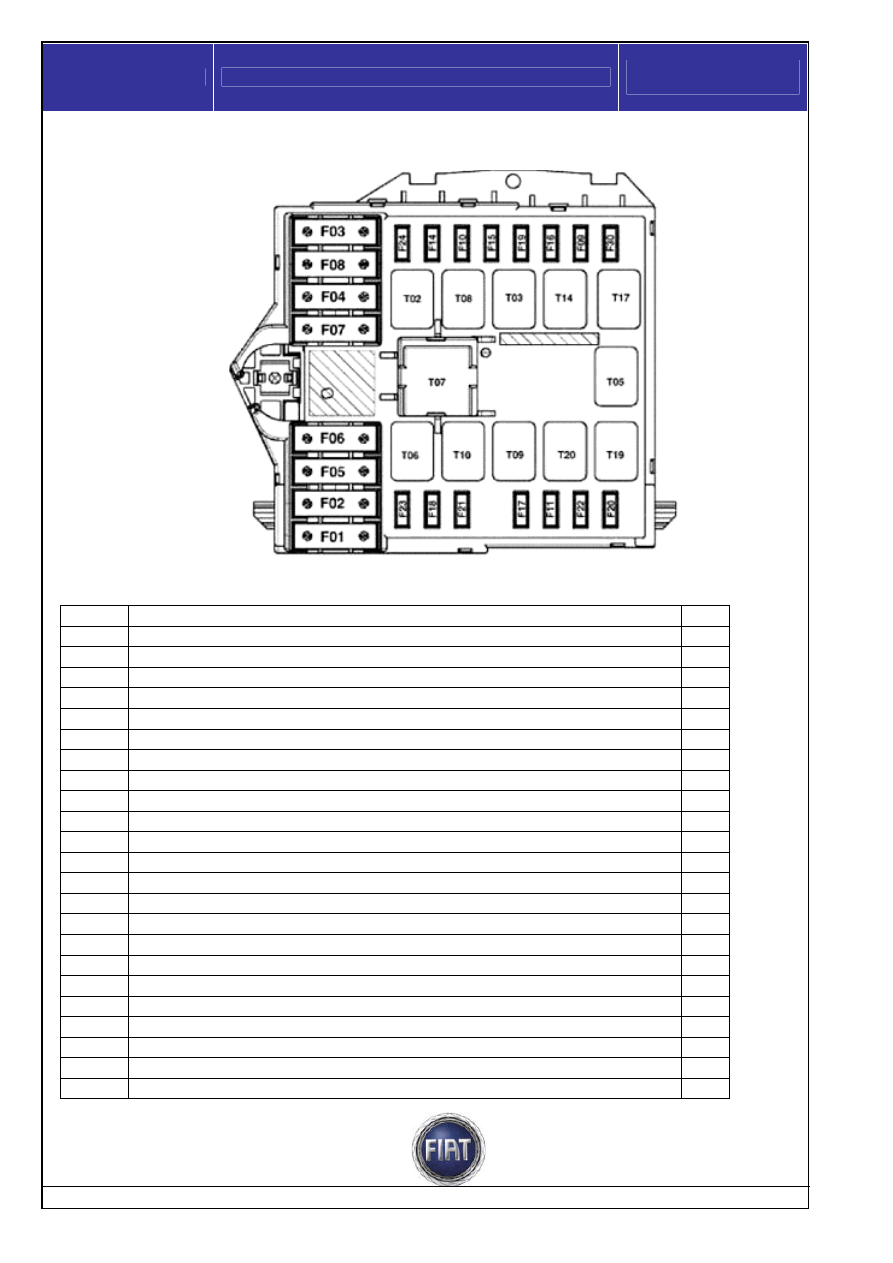

Centralina vano motore (CVM)











FUSIBILI

A

F01 NFR1

(POMPA)

40

F02 Preriscaldo

candelette

50

F03 Commutatore

accensione

30

F04 Centralina

Webasto

(CRS)

20

F05

+30 elettrov. abitacolo con Webasto

20

F06

Elettroventola raffreddamento motore (alta velocità)

40/60

F07

Elettroventola raffreddamento motore (bassa velocità)

40/50

F08 Gruppo

clima

40

F09 Pompa

lavacristallo

20

F10 Avvisatori

acustici

15

F11

Servizi vari secondari I.E.

15

F14 Abbagliante

destro

7,5

F15 Abbagliante

sinistro

7,5

F16

15/54 impianto I.E.

7,5

F17

Servizi primari I.E.

10

F18 +30

NCM

7,5

F19 Compressore



7,5

F20 Pompa

lavafari

30

F21

Pompa combustibile

15

F22

Servizi primari I.E.

20

F23

+30 NFR (ELETTROVALVOLE)

30

F24

15/54 nodo cambio automatico NCA

15

F30 Fendinebbia

15

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















119 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





RELE'

A

T02 Abbaglianti

20

T03 Avvisatori

acustici

20

T05 Compressore

20

T06

Elettroventola raffreddamento motore (alta velocità)

30

T07

Elettroventola raffreddamento motore (bassa velocità)

50

T08 Gruppo

clima

30

T09

Impianto iniezione (principale)

30

T10 Pompa

combustibile

20

T14 Fendinebbia

20

T17 Pompa

lavacristallo

20

T19 Pompa

lavafari

30

T20 Disponibile

-



NOTA:


Nella presente pubblicazione, i codici di identificazione dei vari connettori delle centraline e del body
computer, in alcuni schemi, sono quelli originali.
Altri schemi elettrici utilizzati per scopi didattici sono quelli che saranno utilizzati nel manuale
assistenziale e disponibili al momento della stesura di questa pubblicazione, in cui i codici di
identificazione dei vari connettori sono stati cambiati, utilizzando quelli standardizzati da FIAT. La tabella
seguente permette di comparare i due sistemi di codifica per agevolare la comprensione degli schemi.



Originale Corrispondente

Body computer

NBC

M001

AB (2 pins)

D

CY/CX (20 pins)

Y - X

AV 52 (pins)

A

KK 16 (pins)

EOBD

LN (52 pins)

C

PG/PD/PF (36 pins)

B





Centralina plancia

CPL

B002

AB (2pins)

C

LO (2 pins)

D

AH (20 pins)

A

LL (32 pins)

E

PM (20 pins)

B

PQ/PR (9+9 pins)

G




Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

120 / 187

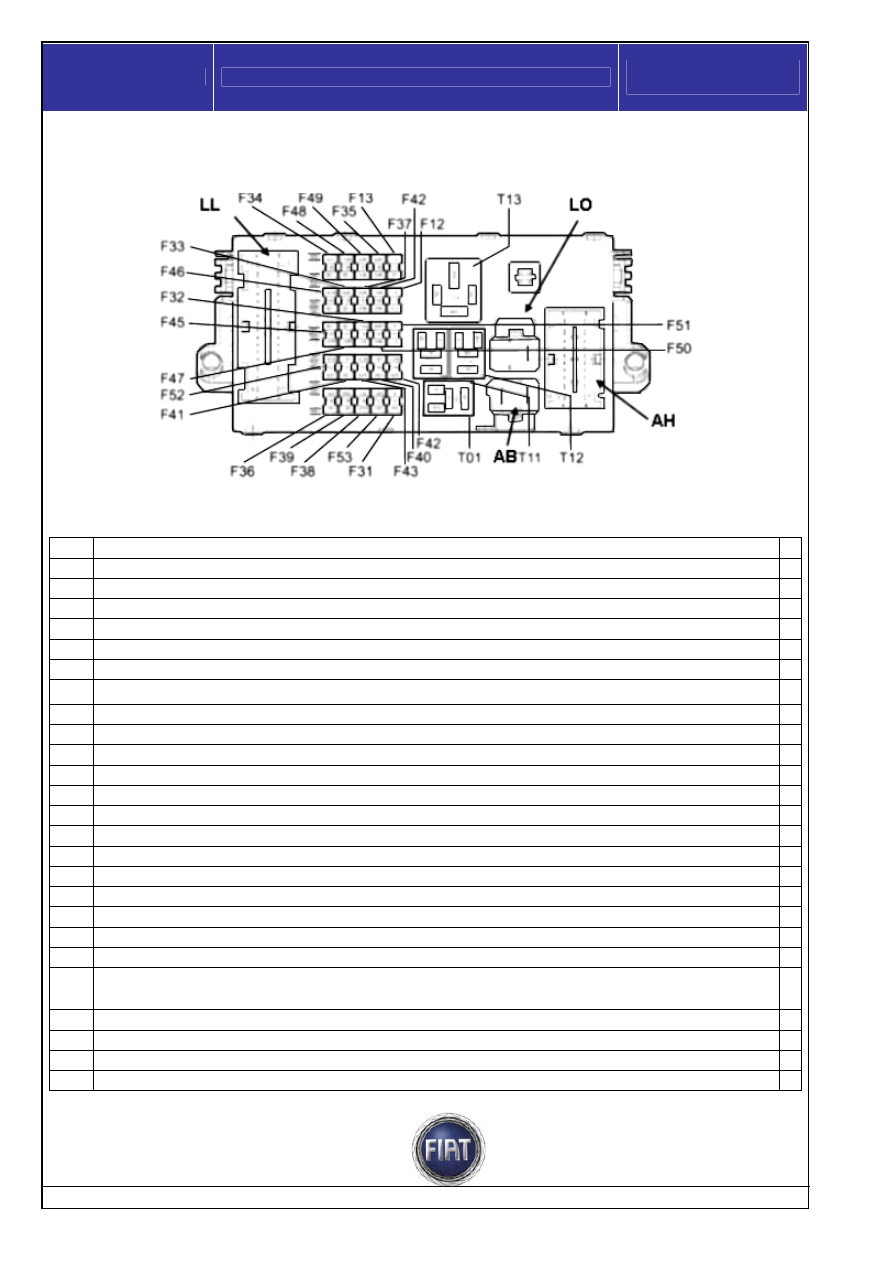

Scatola fusibili e relè sottoplancia





VISTA ANTERIORE



FUSIBILI

A

F12 Anabbagliante

destro

10

F13  Anabbagliante sinistro/ correttore assetto fari

10

F31  + Chiave per bobine relè  centralina vano motoreCVM, nodo body computer NBC

7,5

F32  Luci interne minibus (emergenza)

10

F33  Presa di corrente posteriore

15

F34 Non

presente

-

F35  Cruise Control, luci retromarcia, sensore. H

2

O gasolio

7,5

F36  +30 centralina blocco/sblocco porte centralina gestione porte CGP

20

F37  Comando luci arresto CLA (N.O.), TERZO STOP, nodo quadro strumenti NQS

10

F38  +30 per relè interni NBC

10

F39  NRR, presa diagnosi EOBD, CSA, CAV, CCT, comando A/C,timer Webasto

10

F40  Lunotto termico sx, sbrinatore specchio lato guida

15

F41  Lunotto termico dx, sbrinatore specchio lato passeggero

15

F42  +Chiave per NFR, NAS, NYL, CLA (N.C.)

7,5

F43 Tergicristallo

30

F44  Accendisigari, presa di corrente anteriore

20

F45  Comandi su porta guida DDC, comandi su porta passeggero CDC

7,5

F46 Non

presente

-

F47  Alzacristalli lato guida

20

F48  Alzacristalli lato passeggero

20

F49

+ Chiave per NSP, CSP, CSS, LSS, CAV, autoradio, NCV, ILLUM. comandi RISC. SEDILI,
alzacristallo lato guida., plancetta aux, telecamera park

7,5

F50 +Chiave

NAB

7,5

F51  +Chiave CSG, CCT, NBC

7,5

F52  +Chiave bobina relè centralina cablata opzionale CCO

7,5

F53 NQS,

retronebbia

7,5

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















121 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati







TELERUTTORI

A

T01 Anabbaglianti

30

T11 Lunotto

termico

30

T12 Servizi

1

30

T13 Servizi

2

50

AB  CONNETTORE 2 VIE

Pin Funzione

pin

A

+30 da F-71 CBA

B

+30 da F-72 CBA (CF0)




LO - CONNETTORE 2 VIE

Pin Funzione

pin

A Non

Disponibile

B

+30 da F-72 CBA per CFO



AH - CONNETTORE 20 VIE

Pin Funzione

pin

1

Segnale comando attuatore correttore assetto fari sx/dx (coll. con PR18)

2

Alim. attuatore correttore assetto fari sx/dx da F-13

3

Alim. anabbagliante sx da F-13

4

+ luci per gruppo clima (Pista passante coll. con PR1)

5

Comando spia avaria CSG (pista passante coll. con PM16)

6

Segnale da FIS per BDS (pista passante (coll. con PM15)

7

INT/A comm.accens. da F-31 per CVM

8

Alim. luci retromarcia da interruttore su cambio (coll. con LL7, LL8)

9

Alim. pompa carburante da relè (coll. con LL32)

10

Alim. Presa di corrente anteriore da F-43

11

INT da F-42 per NFR, NAS, NYL, CLA (NC)

12

Alim. anabbagliante dx da F-12

13

INT da F-51 per Centralina Servoguida

14

INT da F-37 per luci arresto NA (all'interruttore su pedaliera)

15

Alim. luci arresto da interruttore NA su pedaliera (coll. con CX2, LL5, LL6, AH16)

16

Segnale luci arresto (NA) per NCM/ NFR/ NCR (coll. con AH15)

17

INT da F-35 per comando cruise control

18

INT da F-35 per sensore presenza acqua filtro gasolio

19

INT da F-35 per luci retromarcia

20

Pista di massa CPL (predisposizione, coll. con PM10)





LL  CONNETTORE 32 VIE

Pin Funzione

pin

1

Alim. da F-33 per relè primino CRS (Webasto)

2

Alim. per relè lavafari da F-34

3

Alim. da F-46 per CRS (webasto)

4

Alim.  da F-45 per NCA, NSC

5

Alim. luce arresto supplementare (coll. con AH15)

6

Collegamento con AH15 (predisposizione)
