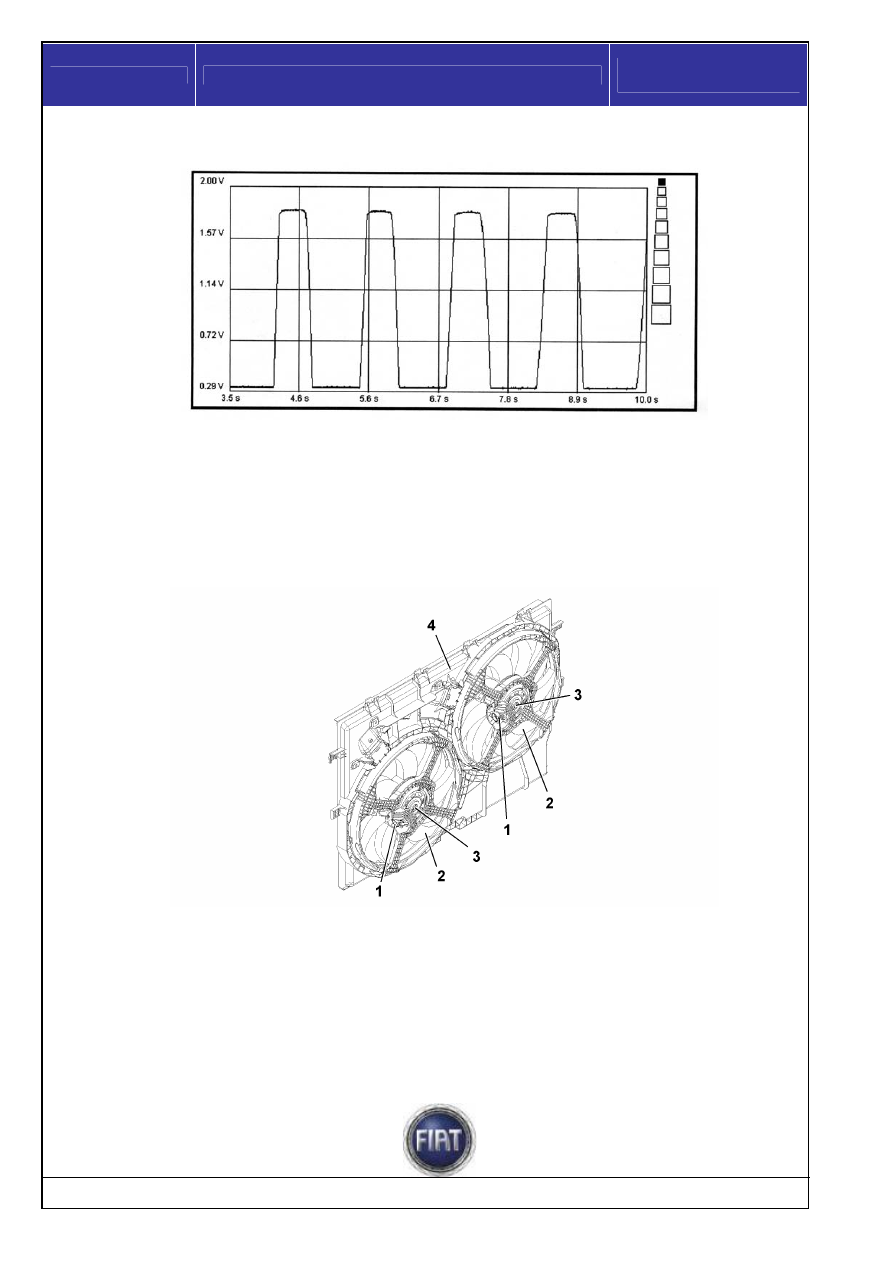

Grafico potenziometro pista 2 (accelerate ripetute)





Elettroventilatore


Le elettroventole di raffreddamento, del tipo a due velocità, consentono di aumentare la capacità di
smaltimento del calore del radiatore e/o del condensatore dell’impianto di condizionamento.
Sono comandate direttamente dalla centralina controllo motore secondo una specifica logica di
funzionamento.





1 – Connettore di alimentazione motorino
2 – Ventola
3 – Motorino ventola
4 – Convogliatore aria







Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy



















83/187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



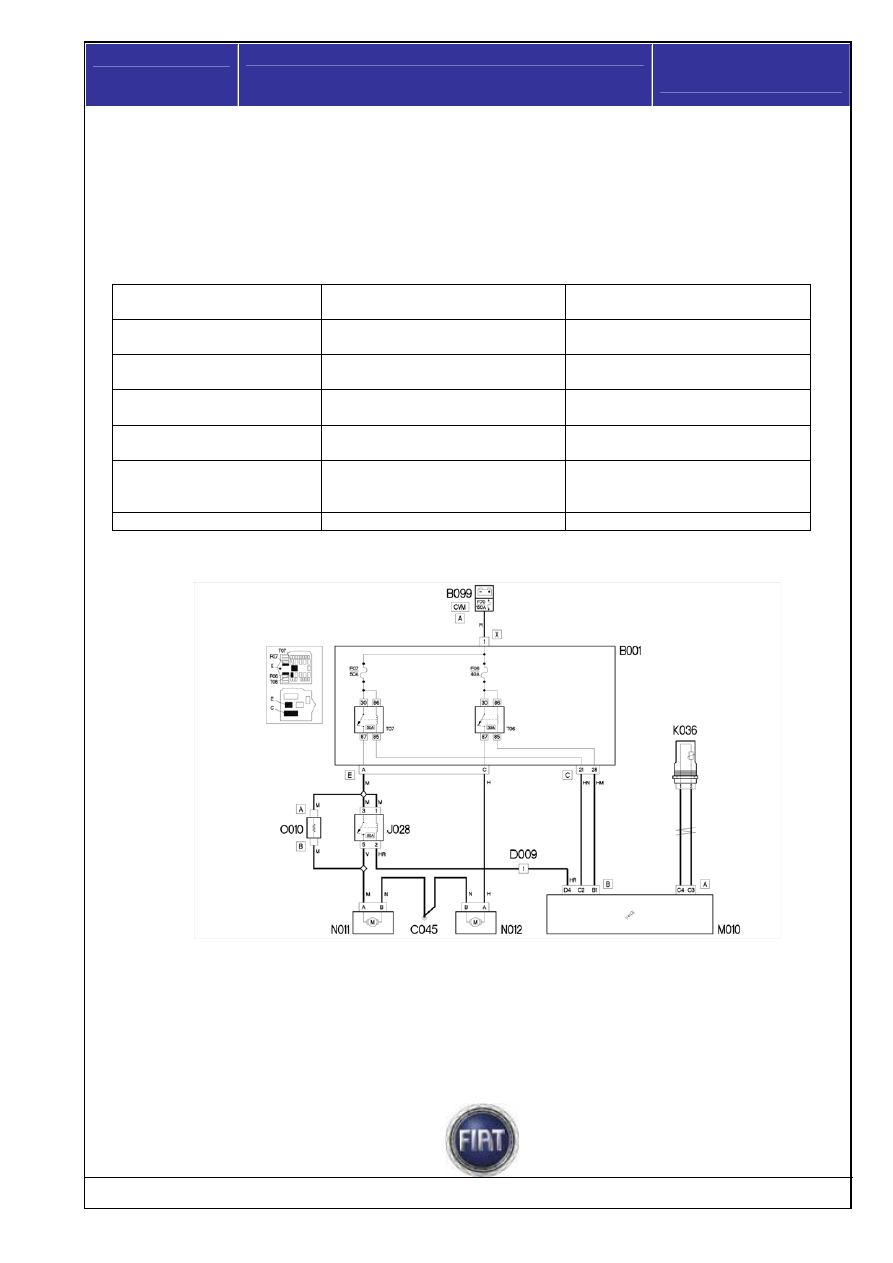

Gestione relè dell’elettroventola di raffreddamento del radiatore

La Centralina Controllo Motore gestisce il relè di attivazione dell’elettroventola di raffreddamento del
radiatore secondo i segnali ricevuti da:



- sensore temperatura refrigerante motore,
- sensore lineare.

La seguente tabella riporta i dati caratteristici dei motori dell’elettroventole




Motore 200W ventola a 9

pale

Motore 300W ventola a 7

pale

Velocità di rotazione in aria
libera

2370 giri/min

2623 giri/min

Velocità di rotazione su
modulo di raffreddamento

2295 giri/min

2623 giri/min

Assorbimento massimo in
aria libera

18A 22A

Assorbimento massimo su
modulo di raffreddamento

20A 22A

Assorbimento allo spunto
su modulo di
raffreddamento

87,6A 107,4A

Coppia di spunto

3 Nm

3,8 Nm


Schema elettrico gestione elettroventole





B099: centralina batteria CBA. B001: centralina vano motore CVM. T07: teleruttore inserimento
ventilatore N011.

T06: teleruttore inserimento ventilatore N012. O010: resistore bassa velocità ventilatori

raffreddamento liquido refrigerante motore e condensatore.

J028: teleruttore alta velocità ventilatore

N011 situato sul telaio ventilatori.

N011: ventilatore raffreddamento liquido refrigerante motore e

condensatore.

N012: ventilatori raffreddamento liquido refrigerante motore e condensatore. C045: massa

vano motore.

M010: centralina gestione motore. K036: sensore temperatura liquido refrigerante motore.

D009: connessione.

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy















© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





84/187



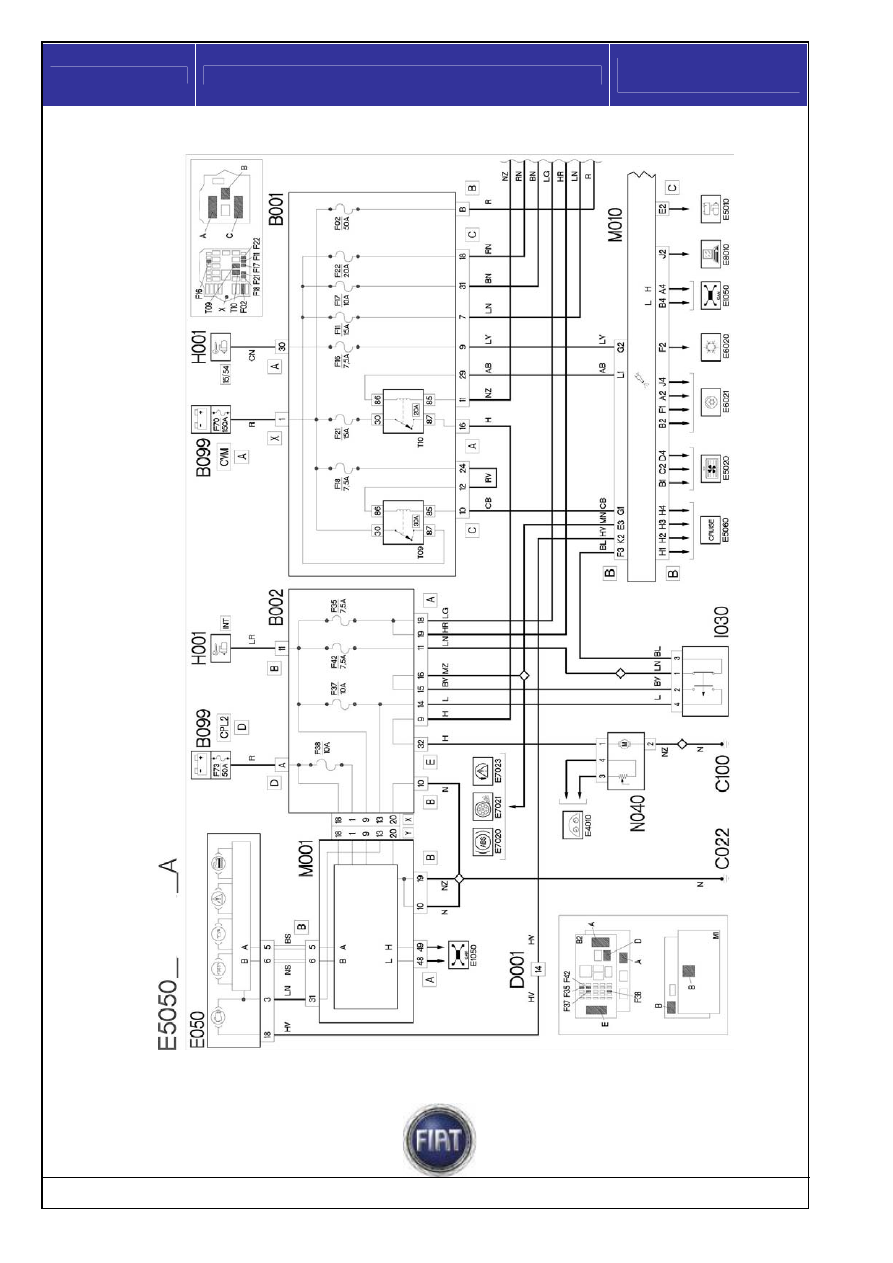

Schema elettrico gestione motore  VISTEON  V347/8
