 Sensore di sovrapressione e temperatura aria aspirata



Il sensore di sovrapressione e di temperatura aria aspirata è un componente integrato che ha la funzione
di rilevare la pressione e la temperatura dell’aria all’interno del collettore di aspirazione.

Il sensore è montato sul collettore di aspirazione, il segnale inviato alla centralina di controllo motore
consente di:
- regolare la pressione del turbocompressore
- proteggere il motore da eccessivi surriscaldamenti
- diagnosticare il funzionamento del misuratore di portata aria





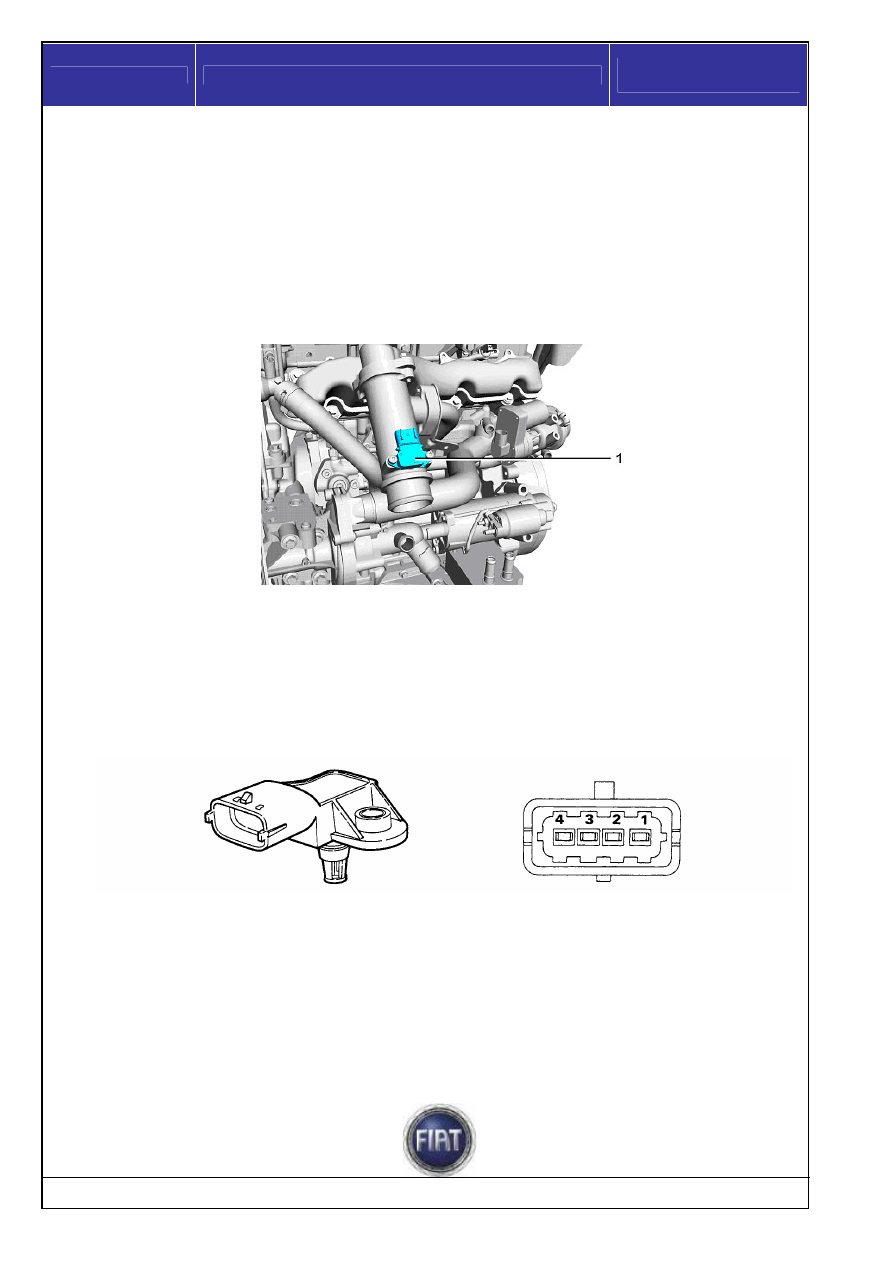

1 – Sensore di sovrapressione e temperatura aria aspirata








 La seguente figura illustra il pinout del sensore

















Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy



















75/187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



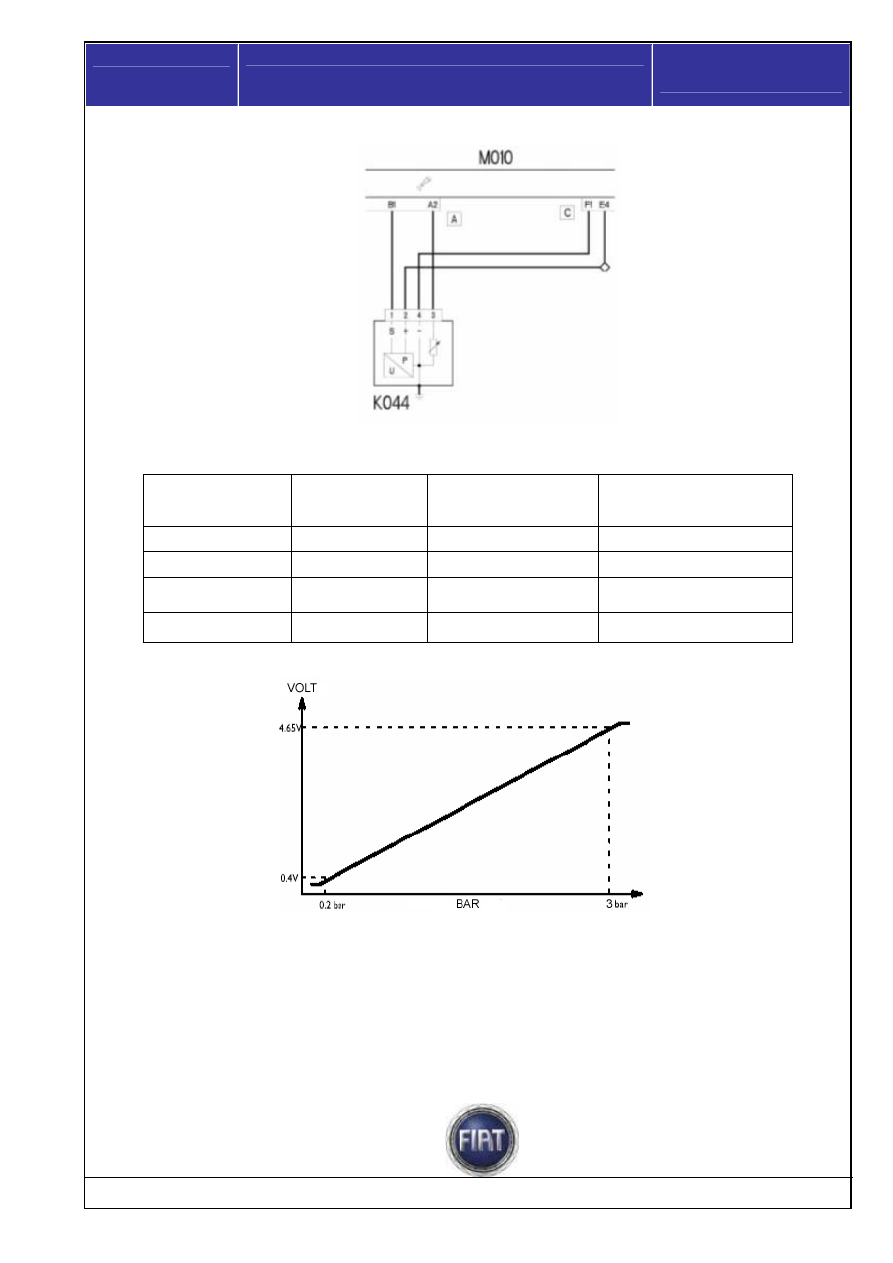

Schema del collegamento elettrico del sensore di pressione sovralimentazione



K044 Sensore pressione e temperatura aria

             M010 centralina controllo motore


Pin sensore

Pin centralina

controllo

motore

Connettore

centralina controllo

motore

Funzione

1 B1  A

Segnale

pressione

2

E4

C

Alimentazione 5 Volt

3 A2  A

Segnale temperatura

aria

4 F1  C

Massa



               Andamento della tensione in funzione della pressione











Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy















© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





76/187



Sensore di temperatura motore


Il sensore di temperatura del motore è montato sulla testa lato cambio e ne rileva la temperatura tramite
un termistore NTC avente coefficiente di resistenza negativo.





1 – Sensore temperatura motore
2 – Elemento sensibile
3 – Testa cilindri

La variazione di resistenza, non essendo lineare, a parità di incremento di temperatura risulta superiore
per le basse temperature rispetto a quelle più elevate.
All’interno della centralina sono presenti due resistenze, la seconda viene alimentata solo al superamento
di 62°C.

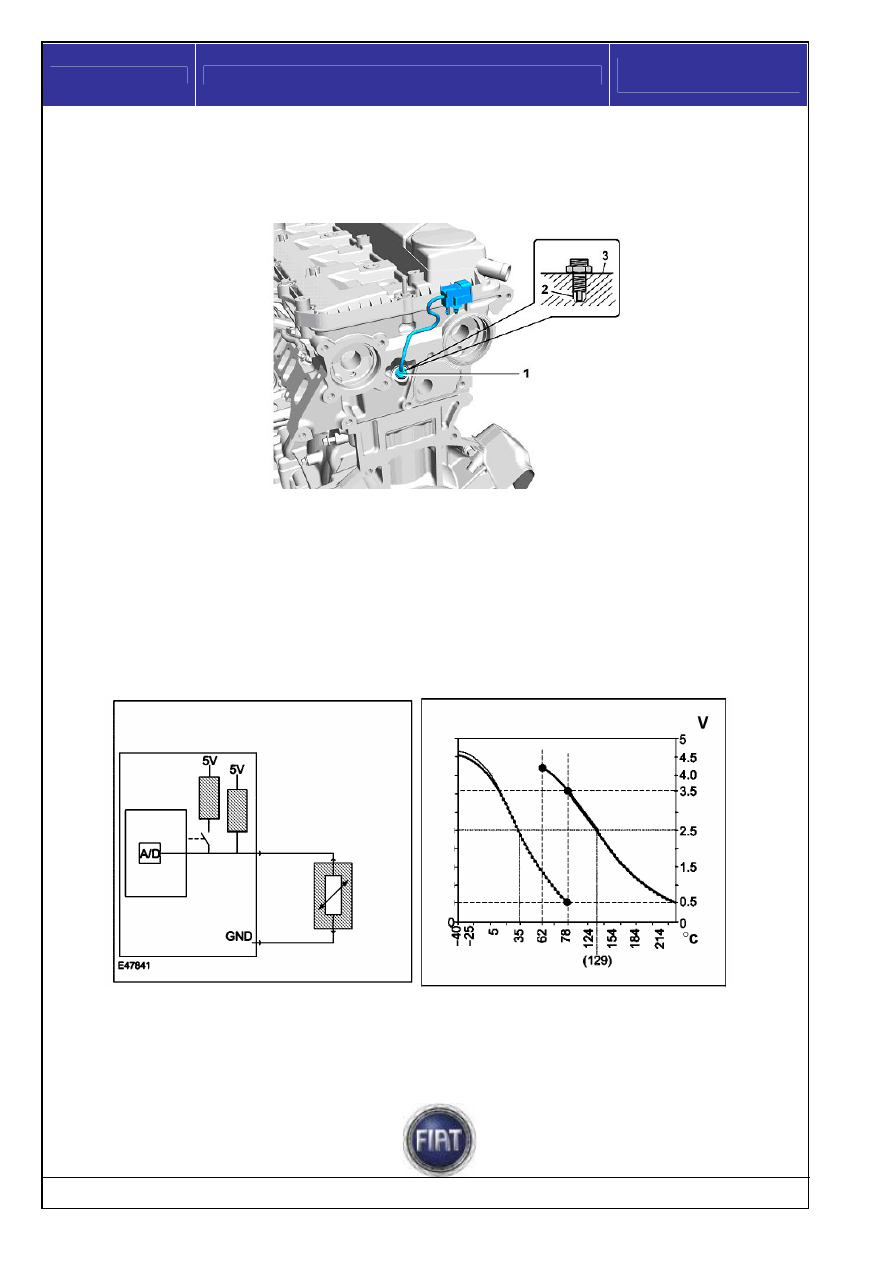

Il seguente grafico illustra la variazione del segnale in funzione della temperatura.











Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy



















77/187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





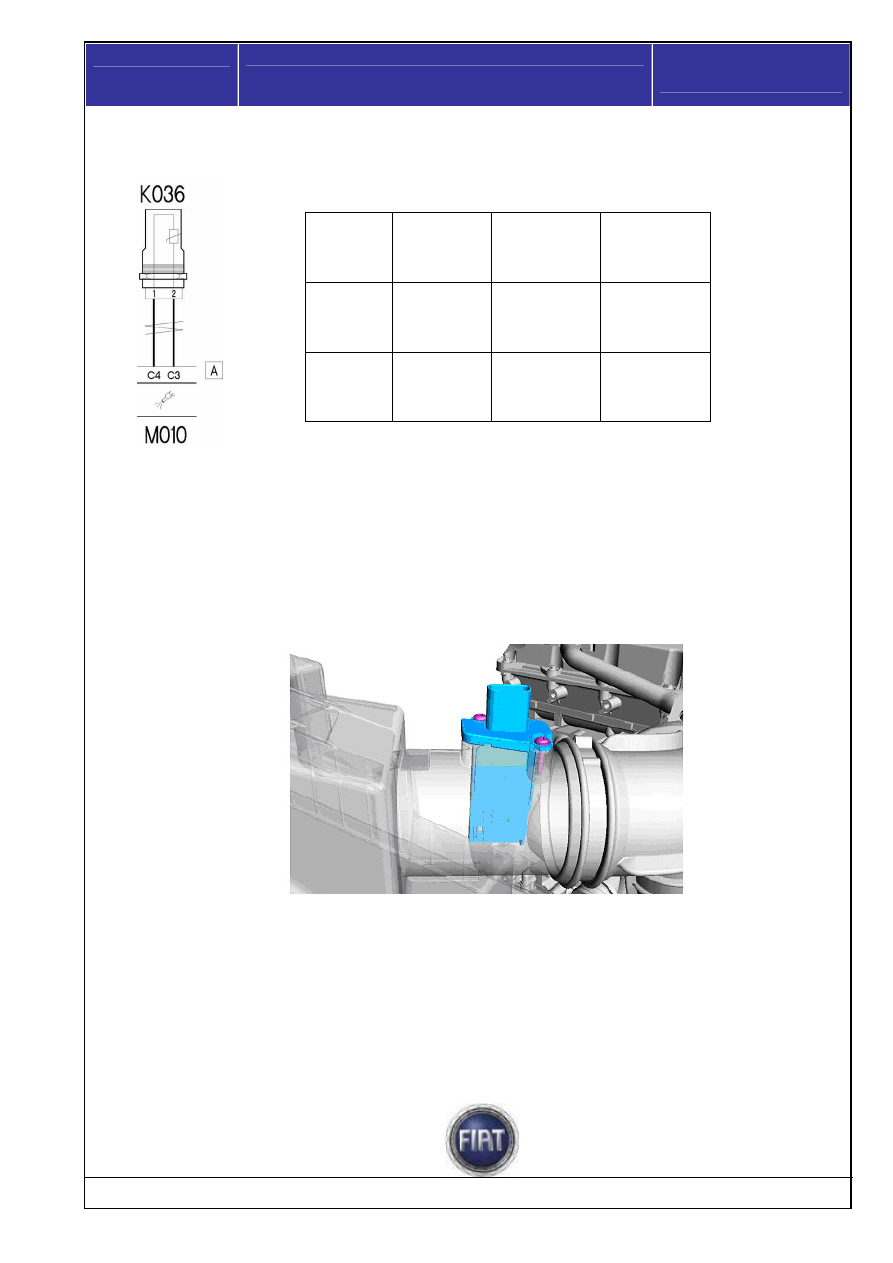

            Schema di collegamento elettrico del sensore di temperatura motore






K036 Sensore temperatura motore
M010 Sentralina controllo motore


Misuratore portata aria (Debimetro) con integrato sensore di temperatura aria


Il misuratore portata aria è posizionato sul manicotto di aspirazione aria ed è del tipo a “film riscaldato”.






Pin

sensore

Pin

centralina

controllo

motore

Connettore

centralina

controllo

motore

Funzione

1 C4  A

Segnale

sensore

temperatura

motore

2 C3  A

Massa

sensore

temperatura

motore
