Fiat Ducato (2006). Manuale - parte 21

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy

86/187

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy

87/187

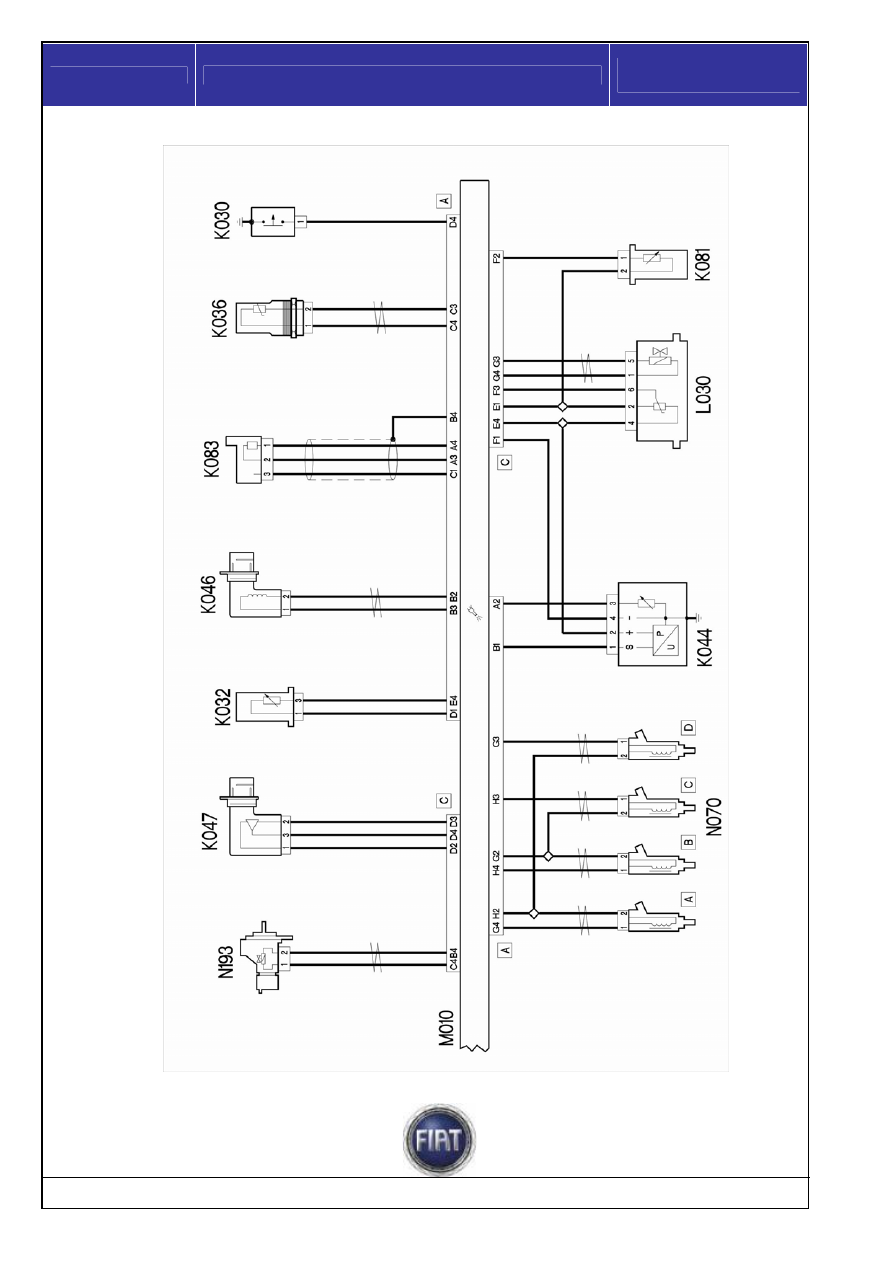

Legenda componenti

A040. Candelette preriscaldo
B001. Centralina derivazione vano motore
B002. Centralina derivazione sotto plancia
B099. Scatola pmaxi-fuse su batteria
C010. Massa anteriore sinistra
C022. Massa plancia centrale
C100. Massa cabina
D001. Giunzione anteriore/plancia
D004. Giunzione anteriore/motore
E050. Quadro strumenti
H001. Commutatore di accensione
I030. Interruttore pedale freno
I031. Interruttore pedale frizione
I050. Interruttore inerziale
K030. Sensore pressione olio motore
K031. Sensore presenza acqua nel filtro gasolio
K032. Sensore livello olio motore
K036. Sensore temperatura acqua motore
K041. Misuratore portata aria
K046. Sensore giri
K047. Sensore fase
K055. Potenziometro pedale acceleratore
K081. Sensore temperatura combustibile
K083. Sensore pressione combustibile
L030. Elettrovalvola EGR
M001. Body computer
M010. Centralina controllo motore
M015. Centralina preriscaldo candelette
N040. Elettropompa combustibile e misuratore livello carburante
N070. Elettroiniettori
N193. Regolatore di portata combustibile

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy

88/187

3.2 MOTORE 2.3

Si riportano di seguito le differenze rilevanti rispetto alla configurazione gia conosciuta

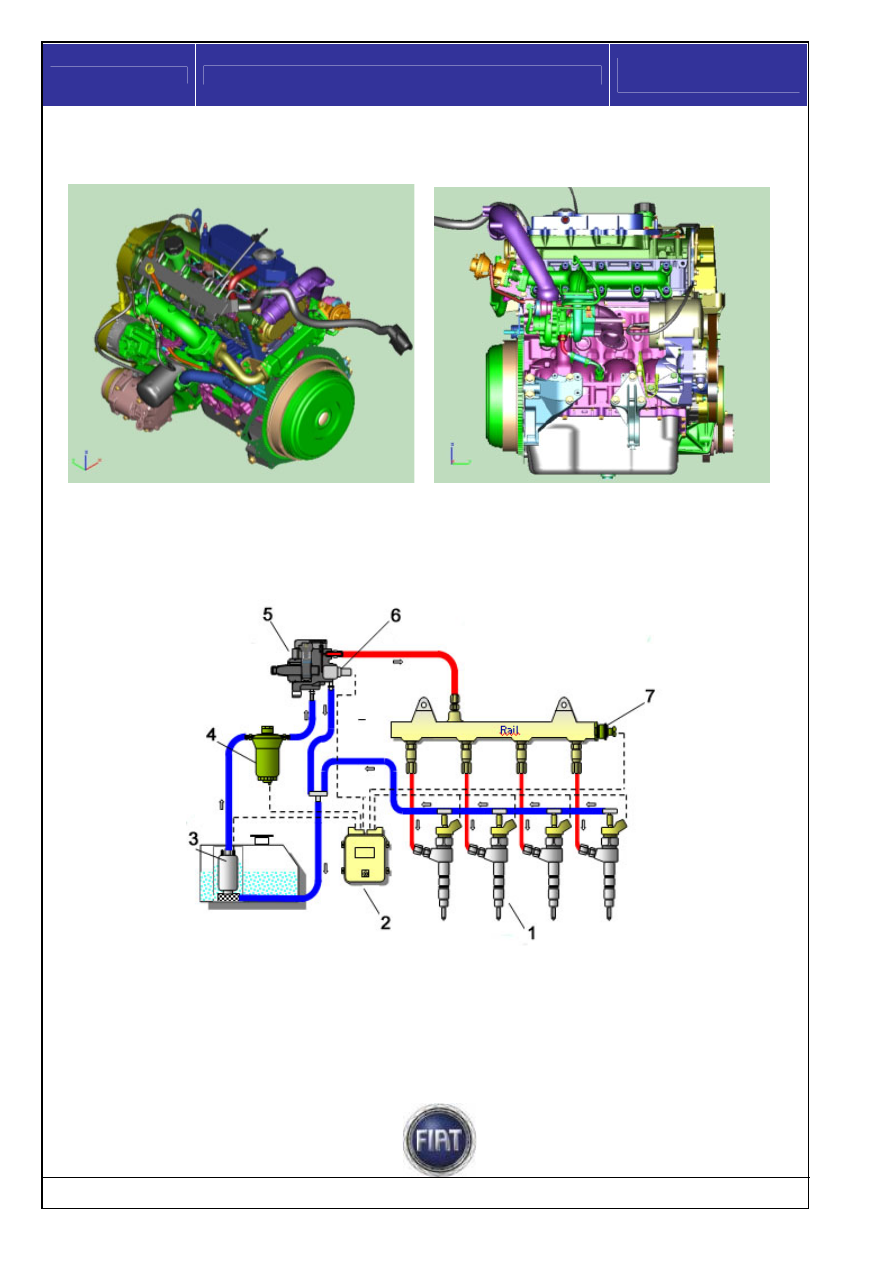

Architettura Combustibile

Di seguito viene riportato lo schema architettura combustibile per la motorizzazione 2.3 con centralina di
controllo motore Bosch EDC16c39; il sistema di alta pressione è del tipo a 1600 bar con pompa CPIH.

1. Iniettori
2. Centralina controllo motore
3. Pompa combustibile
4. Filtro combustibile
5. Pompa alta pressione
6. Regolatore di portata
7. Sensore pressione carburante

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

89 / 187

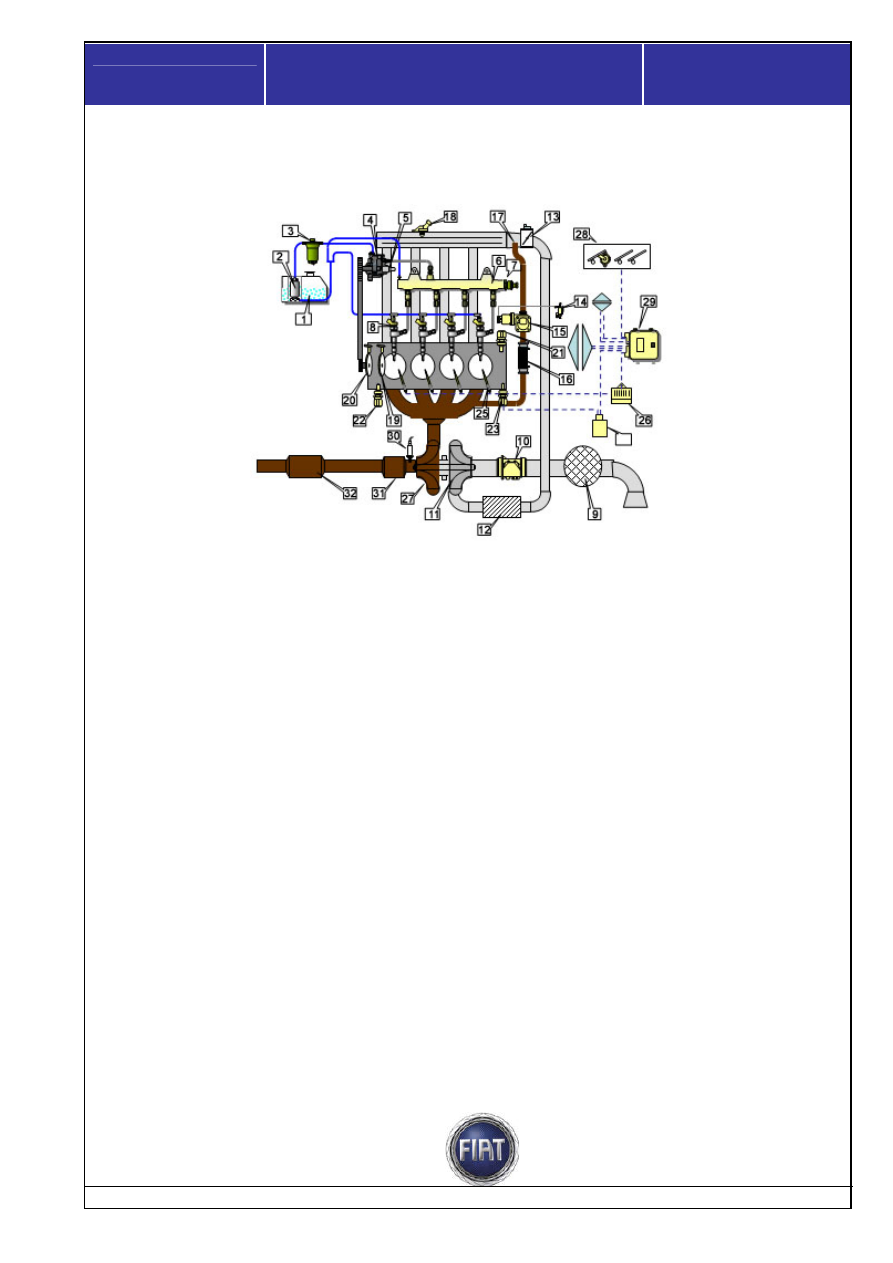

Schema sistema di alimentazione

Lo schema seguente rappresenta il sistema di alimentazione aria combustibile utilizzato per il motore 2.3;
il controllo motore è Bosch EDC16c39 con sonda lambda.

1. Serbatoio
2. Pompa

carburante

3. Filtro

combustibile

4.  Pompa alta pressione
5.  Regolatore di portata
6. Rail
7.  Sensore pressione combustibile
8. Iniettori
9. Filtro

aria

10.  Decimetro (con sensore temperatura aria aspirata)
11. Compressore
12. Intercooler
13. Farfalla motorizzata
14. Elettrovalvola Egr
15.  Valvola pneumatica Egr
16. Raffreddamento Egr
17.  Ingresso gas da Egr
18.  Sensore pressione aria aspirata e temperatura
19.  Sensore di giri
20. Sensore fase
21.  Sensore temperatura acqua
22.  Sensore minima pressione olio
23.  Sensore livello olio
24.  Centralina livello olio
25. Candelette
26. Centralina candelette
27.  Waste gate turbina a geometria fissa
28. Pedale acceleratore
29. Centralina controllo motore
30. Sonda lambda
31. Pre catalizzatore
32. Catalizzatore
