№		Номер детали	Наименование запчасти
1		CQ67660B	Хомут
2		1303011-263	Входной трубопровод радиатора
3		CQ67680B	Хомут
4		1311039-367	Винт
5		CQ67616	Хомут
6		1301010-435	Paдиaтop в cбope (двигaтeль CA6DL2)
7		1302017-242	Левый нижний держатель радиатора
8		1302014-242	Правый нижний держатель радиатора
9		CQ1420825	Болт
10		Q5003030	Штифт
11		CQ1731275	Болт
12		1302125 A01	Верхняя накладка в сборе -подвеска радиатора
13		CQ1421235	Болт
14		1302121A01	Втулка
15		CQ34012	Гайка
16		1302013-242	Верхний держатель радиатора
17		1302130A01	Нижняя прокладка подвески радиатора
18		CQ38112	Гайка
19		1302043-01	Верхний держатель тяги
20		CQ1420825	Болт
21		1302040-367	Тяга радиатора в сборе
22		CQ1420825	Болт
23		CQ34008	Гайка
24		CQ1420825	Болт
25		1302044-367	Нижний держатель тяги
26		CQ34008	Гайка
27		CQ67680B	Хомут
28		1302050-01	Крепление тяги в сборе
29		1302052-01	Шайба
30		CQ1461050	Болт
31		CQ34010	Гайка
32		1303041A263	Выпускной водопровод радиатора
33		1303040A263	Присоединительный стальной трубопровод радиатора в сборе
34		1303043A263	Впускной водопровод водяного насоса
35		1309010-263	Кожух вентилятора в сборе
36		CQ1420820	Болт

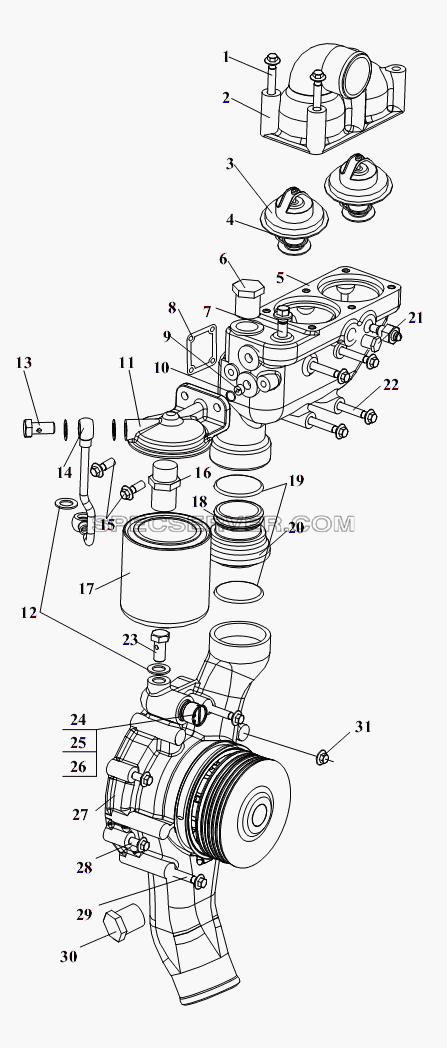

Термостат, водяной насос, стойка вентилятора для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1820865	Болт
2		1306013-263	Крышка термостата
3		1306010-29D	Термостат
4		1306011-29D	Герметическое кольцо термостата
5		1306021-29D	Корпус термостата
6		CQ61806	Заглушка с шестигранной головкой
7		CQ61801	Заглушка с шестигранной головкой
8		1306026-29D	Прокладка
9		1307032-29D	Винт водяного фильтра
10		CQ7342140C	Резиновое уплотнительное кольцо круглого сечения
11		1307041-29D	Цоколь водяного фильтра
12		Q/WC3403-1994	Медная прокладка
13		Q/WC3404-1994	Болт
14		1307050-29D	Входной трубопровод водяного фильтра в сборе
15		Q1840820	Болт
16		1307042-29D	Гайка водяного фильтра
17		1307020-29D	Водяной фильтр в сборе
18		1306023-36D	Промежуточный коннектор
19		CQ7345462C	Резиновое уплотнительное кольцо круглого сечения
20		1306024-29D	Картер промежуточного коннектора
21		CQ61803	Заглушка с шестигранной головкой
22		1306029-29D	Болт корпуса термостата
23		Q/WC3404-1994	Болт
24		Q43022	Болт
25		1307017-29D	Элемент клапана водяного фильтра
26		CQ7342170C	Резиновое уплотнительное кольцо круглого сечения
27		1307010-36D	Водяной насос
28		Q1820845	Болт
29		1307019-29D	Болт водяного насоса
30		CQ61806	Заглушка с шестигранной головкой
31		CQ39608	Гайка

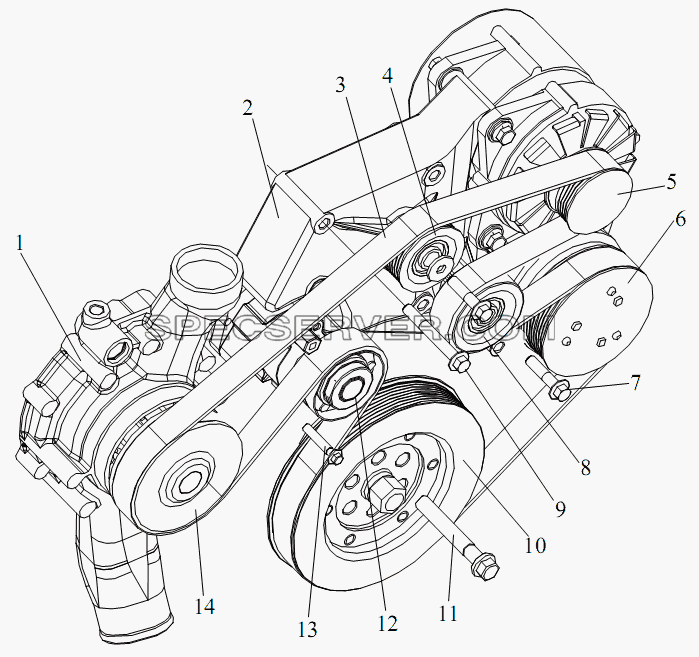

Набор переднего привода для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1307010-36D	Водяной насос
2		1023011-36D	Держатель
3		1023021-36D	Клиновидный ремень
4		1023020-36D	Ролик клиновидного ремня в сборе
5		3701010-36D	Генератор переменного тока
6		8103020-36D	Компрессор кондиционера в сборе
7		Q1841045	Болт
8		1023015-36D	Плоский ролик в сборе
9		01821080	болт шестигранного фланца
10		1005046-36D	Шкив коленчатого вала
11		1005048K29D	Болт
12		1023010-36D	Автоматическое натяжное устройство в сборе
13		Q1460835	Шестигранный болт, пружинная шайба и блок плоской шайбы
14		1307014-36D	Шкив водяного насоса

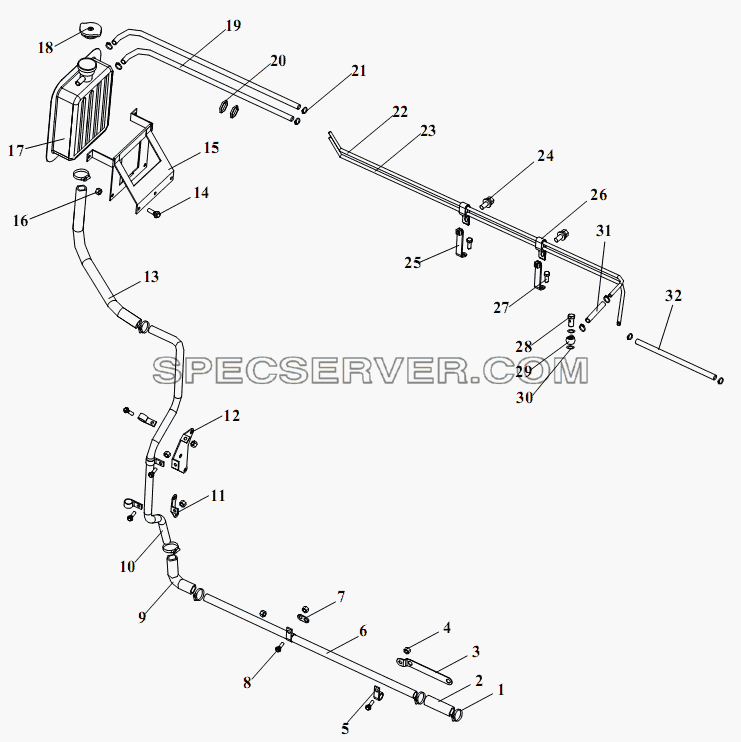

Расширительный бак, крышка заливного отверстия, магистраль для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ67635B	Хомут
2		1311046A263	Комплект соединительной резиновой трубы передней подпорной воды
3		1307074A263	Передняя присоединительная стойка переднего обратного водяного трубопровода
4		CQ34008	Гайка
5		Q68622	Зажимная скоба
6		1311045A263	Передний обратный водяной присоединительный стальной трубопровод
7		1307073 A263	Задняя присоединительная стойка переднего обратного водопровода
8		CQ1420820	Болт
9		1311043A263	Промежуточная резиновая труба
10		1311040A263	Задний обратный присоединительный трубопровод в сборе
11		1307072A263	Нижняя присоединительная стойка заднего обратного водопровода
12		1307071A263	Верхняя присоединительная стойка заднего обратного водопровода
13		1311041A263	Задний обратный резиновый трубопровод
14		CQ1420820	Болт
15		1311040A242	Стационарная стойка расширительного бака в сборе
16		CQ34008	Гайка
17		1311010-1N	Расширительный бачок
18		1304010-A1	Крышка радиатора в сборе
19		1311023 A26	Задний выпускной резиновый трубопровод
20		3 1311051KШ	Чехол
21		CQ67616	Хомут
22		1311027-263	Изогнутый трубопровод
23		1311026-263	Изогнутый трубопровод
24		CQ1460820	Установочное место для болта
25		1311030-263	Держатель в сборе
26		1311060-8E	Хомутик для двойной трубы в сборе
27		CQ1460835	Болт
28		1311024-249	Полый болт
29		1311025-138	Изогнутая трубка к двигателю
30		CQ72314T5	Уплотнительное кольцо
31		1311028-263	Резиновая трубка к двигателю
32		1311022-131	Трубопровод к радиатору

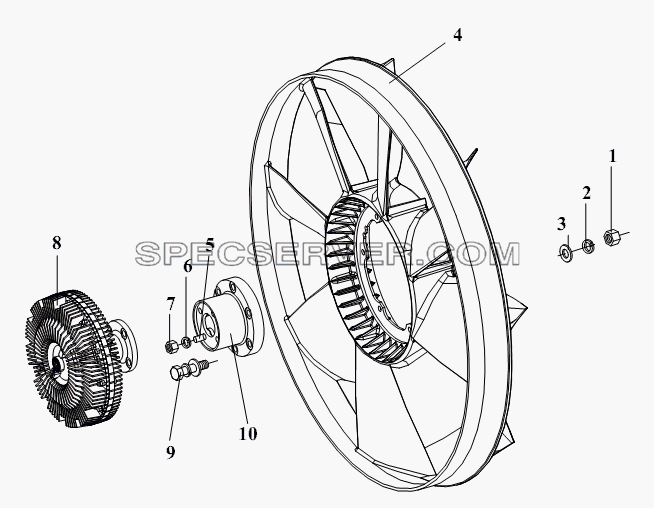

Вентилятор и муфта вентилятора для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ34008	Гайка
2		Q40308	Пружинная шайба
3		Q40108	Шайба
4		1308010-263	Вентилятор
5		CQ1201030	Болт
6		Q40310	Пружинная шайба
7		CQ34010	Гайка
8		1313010A263	Муфта вентилятора в сборе
9		CQ1421040	Болт
10		1313063A263	Фланец

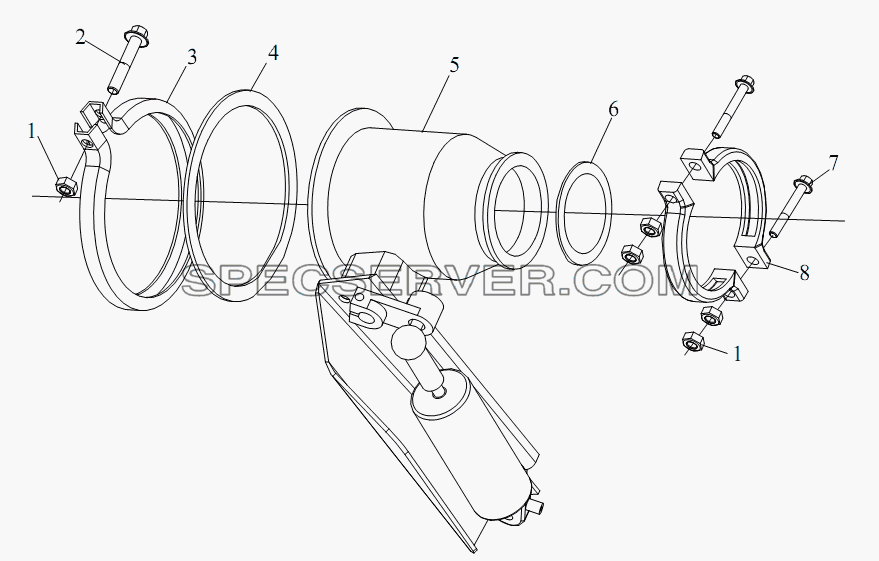

Выпускной тормозной клапан для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		CQ34008	Гайка
2		CQ1600845	Шестигранный болт
3		3523011-263	Хомут
4		3523013-263	Прокладка
5		3523020-263	Выпускной тормозной клапан в сборе
6		3523014-263	Прокладка
7		CQ1600840	Шестигранный болт
8		3523012-263	Хомут
