№		Номер детали	Наименование запчасти
1		1013037-1-29 D	Прокладка - присоединительный водопровод
2		Q184B825	Шестигранный фланцевой болт
3		Q1820855	Шестигранный фланцевой болт - тонкая штанга
4		1013031-36D	Ведомая шестерня масляного насоса
5		1013036-29D	Прокладка трубопровода
6		Q734B450026 5	О-образное резиновое уплотнительное кольцо
7		1013021-36D	Крышка масляного охладителя
8		Q1820840	Болт
9		Q734B180026 5	О-образное резиновое уплотнительное кольцо
10		Q734B300026 5	О-образное резиновое уплотнительное кольцо
11		Q734B300026 5	О-образное резиновое уплотнительное кольцо
12		Q734B800180	О-образное резиновое уплотнительное кольцо
13		Q/WC3410-1994	Пробка с винтовой резьбой
14		1013033-29D	Болт корпуса масляного охладителя
15		1013027-29D	Сердечник клапана
16		1013022-29D	Соединительная гайка масляного фильтра
17		1013028-29D	Пружина предохранительного клапана
18		1013026-29D	Пробка предохранительного клапана
19		Q1820840	Болт
20		1013024-29D	Пружина регулятора давления
21		1013023-29D	Элемент регулятора давления
22		Q1820870	Болт
23		Q1200840	Шпилька
24		1013011-36D	Корпус охладителя моторного масла
25		Q1200870	Шпилька
26		Q/WC3403-1994	Медная прокладка
27		1013010-36D	Корпус охладителя моторного масла в сборе
28		1012010-36D	Масляный фильтр в сборе
29		Q/WC3403-19 94	Медная шайба
30		Q/WC3410-1994	Пробка с винтовой резьбой
31		Q617B14	Шестигранная пробка
32		Q/WC3403-19 94	Медная шайба

Вентиляция коробки коленчатого вала для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Q40108	Шайба
-		Q40110	Шайба
1		1014014A600-0367	Уплотнительное кольцо - водомаслоотделитель
2		1014021A621-0000	Стойка-водомаслоотделитель
3		1014037-29D	Болт - стойка водомаслоотделитель
4		1014037-29D	Болт - стойка водомаслоотделитель
5		Q1840625	Болт
6		1014036-29D	Уплотнительное кольцо держателя маслоотделителя
7		1014010A600-0367	Маслоотделитель в сборе
8		Q676B16	Хомутик шланга
9		1014022-630-0000	Обратный маслопровод -воздухоотделитель
10		1014031-621-0000	Трубожержатель
11		Q676B29	Скоба червячного приводного шланга
12		1014029A621-0000	Присоединительный трубопровод - вентиляционный трубопровод в сборе
13		1014025B630-0000	Вентиляционная труба в сборе
14		Q1841020	Болт
15		Q1840816	Болт

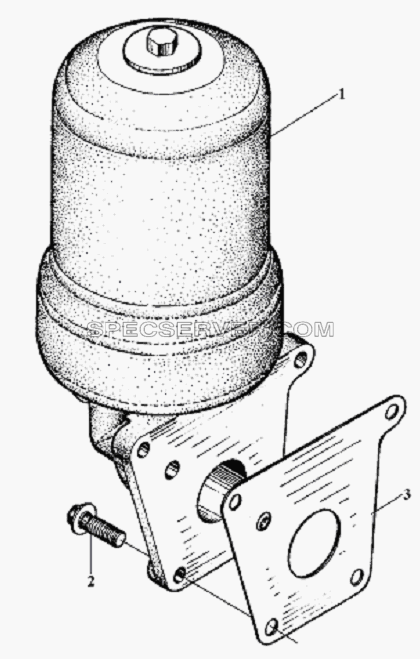

Центробежный масляный фильтр для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1017010-29D	Центробежный масляный фильтр в сборе
2		Q1840825	Болт
3		1017022-29D	Прокладка

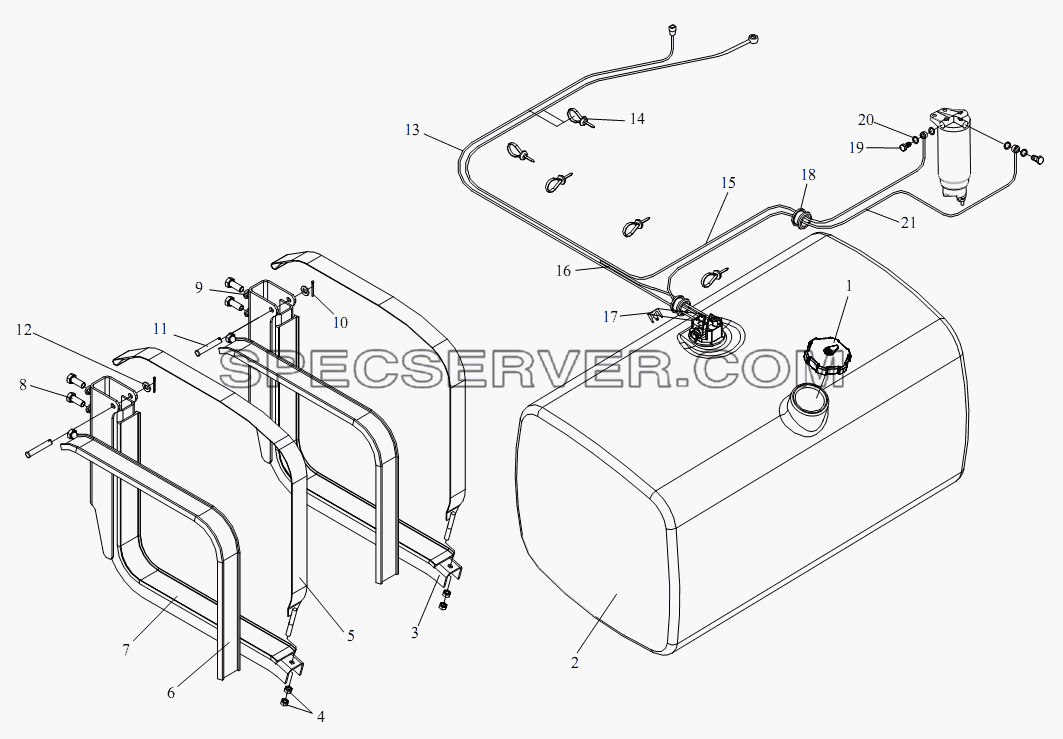

Топливный бак и топливная магистраль для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1103010-260	Крышка топливного бака
2		1101010A56A	Комплект топливного бака
3		1101205-435	Задний держатель топливного бака в сборе
4		CQ34012	Гайка
5		1101135C50A	Зажимный ремень в сборе - топливный бак
6		1101134C50A	Прокладка - зажимный ремень
7		1101117C50A	Прокладка - кронштейн топливного бака
8		CQ1501660	Шестигранный загибочный болт
9		Q40316	Пружинная шайба
10		Q5004030	Штифт
11		Q5101485	Штифт
12		Q40114	Шайба
13		1104250A541	Обратный маслопровод в сборе
14		T67417246	Пластмассовый хомут
15		1104130-541	Впускной маслопровод в сборе - от топливного бака до топливного фильтра грубой очистки
16		1104301-50A	Впускной и выпускной трубопроводы
17		1104266-365	Ограничитель
18		3724031K1H	Резиновое защитное кольцо
19		1104061-367	Пустотелый болт
20		CQ72318T5	Уплотнительное кольцо
21		1104120-541	Впускной маслопровод в сборе - от топливного бака до топивного фильтра грубой очистки

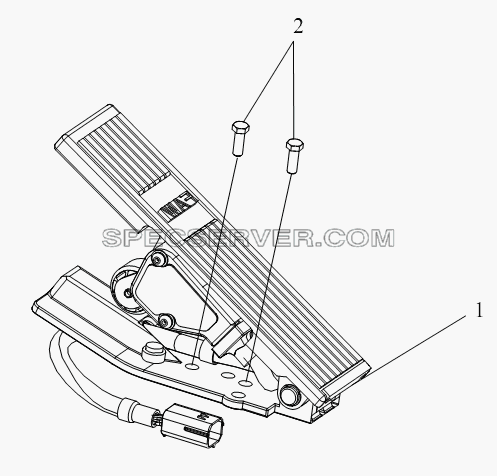

Управляющий механизм акселератора для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1108010-417	Педаль электронной дроссельной заслонки в сборе
2		CQ1420825	Болт

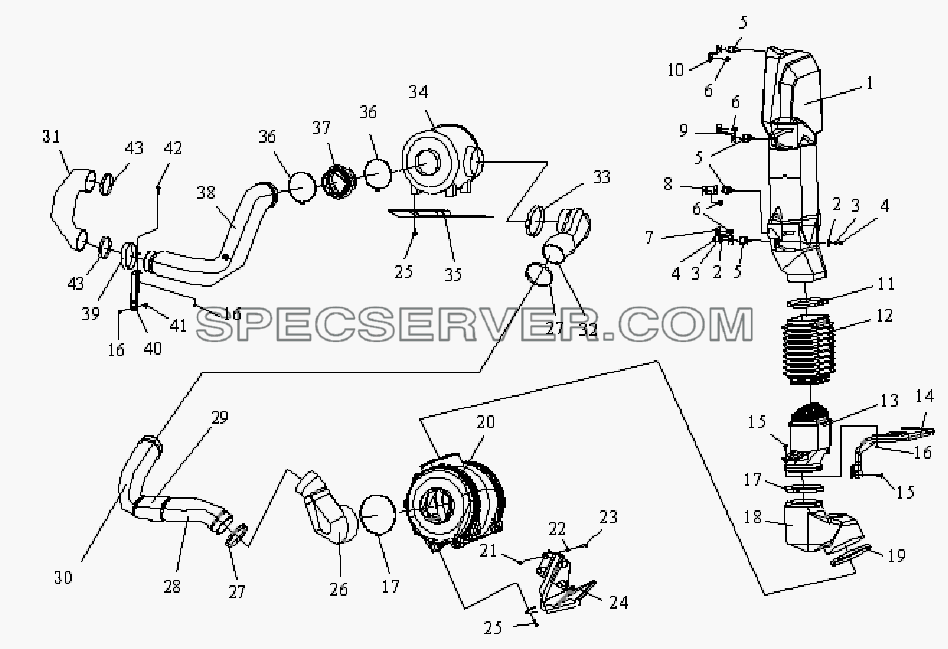

Воздушный фильтр для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1109060-385	Основной элемент в сборе
-		1109070-50A	Главный сердечник фильтра в сборе
1		1109250A242	Комплект впускной трубы вихревого цилиндрического типа
2		Q40210	Шайба
3		Q40310	Пружинная шайба
4		CQ34010	Гайка
5		1109220A242	Стойка амортизатора в сборе
6		CQ1461025	Болт
7		1109226 A242	Леваяпроходная стойка низкого части
8		1109227 A242	Правая проходная стойка низкой части
9		1109228 A242	Левая проходная стойка верхней части
10		1109229 A242	Верхняя проходная стойка верхней части
11		1109210A242	Скоба трансмиссионного шланга червяка в сборе
12		1109260-367	Гофр
13		1109270-367	Основание в сборе
14		1109275A367	Стационарная стойка в сборе -цоколь
15		CQ1460825	Болт
16		CQ34008	Гайка
17		CQ676200B	Хомут
18		1109290-435	Входной шланг воздушного фильтра
19		CQ676220B	Хомут
20		1109010-435	Воздушный фильтр в сборе
21		CQ34016	Гайка
22		Q40316	Пружинная шайба
23		CQ15016110	Шестигранный загибочный болт
24		1109370-456	Стойка воздушного фильтра в сборе
25		CQ1461030	Болт
26		1109352-435	Выходной шланг воздушного фильтра
27		CQ676140B	Хомут
28		S1109353C487	Впускной трубопровод А
29		2S1109354C487	Шланг
30		S1109355C487	Впускной трубопровод В
31		1109351A263	Присоединительный резиновый трубопровод - двигатель
32		1109354-367	Входная резиновая трубка второго фильтра
33		CQ676170B	Хомут шланга
34		1109510-367	Второй воздушный фильтр в сборе
35		1109479A377	Щиток
36		CQ676150B	Хомут шланга
37		1109356-367	Выходная резиновая трубка второго фильтра
38		1109357-367	Трубопровод
39		1109366-367	Хомут
40		1109369-367	Держатель трубопровода
41		CQ1460840	Комбинированный болт
42		CQ1460830	Болт
43		CQ676120B	Хомут
44		1109351A263	Присоединительный резиновый трубопровод - двигатель
