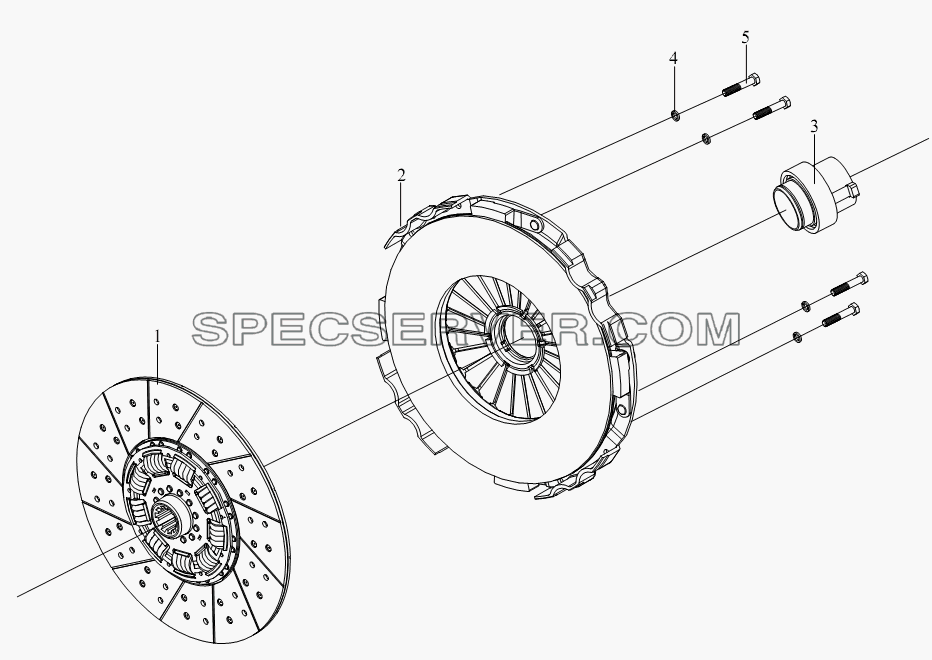

Запчасти: Сцепление для СА-3312 (P2K2LT4E)

Сцепление для СА-3312 (P2K2LT4E) (список запасных частей)

Сцепление для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1601210BA0H Ведомый диск сцепления в сборе
2 1601310BA0H Комплект крышки сцепления и разделительного подшипника
3 1601430-A7M Комплект разделительного подшипника сцепления
4 Q40310 Пружинная шайба
5 CQ1501065T Шестигранный направляющий болт

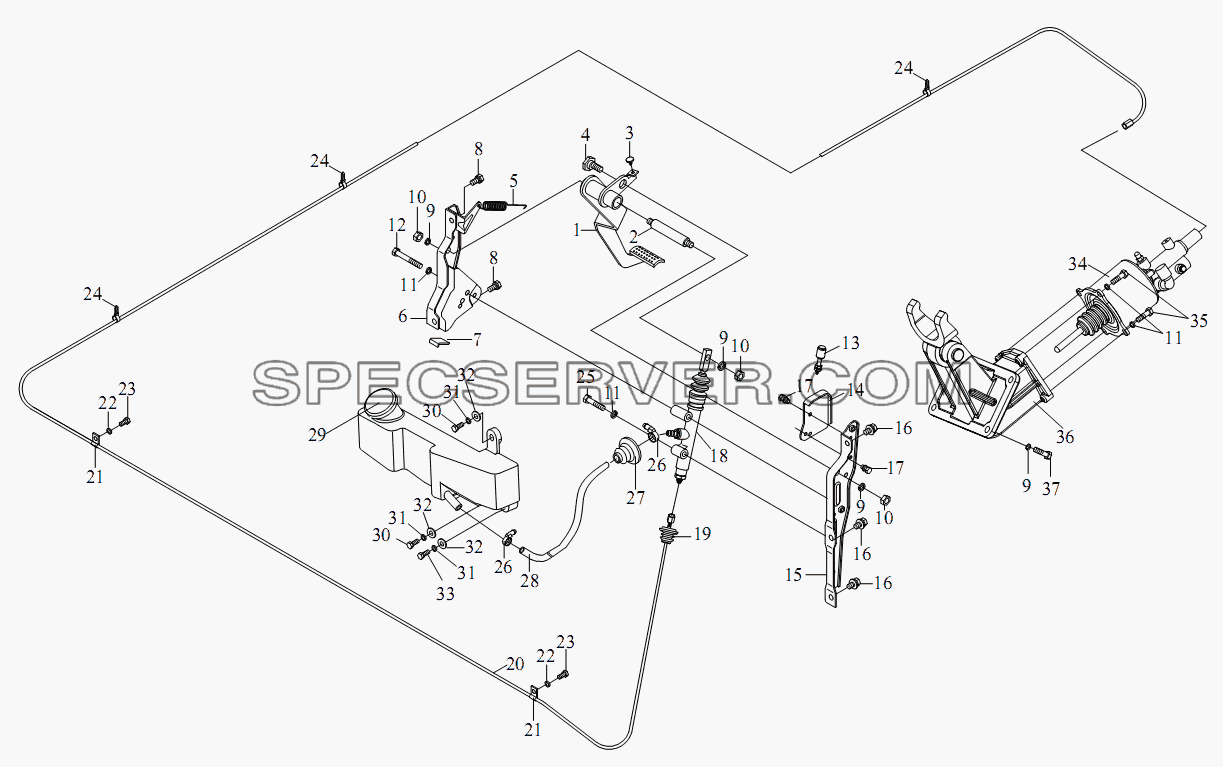

Запчасти: Управляющий механизм сцепления для СА-3312 (P2K2LT4E)

Управляющий механизм сцепления для СА-3312 (P2K2LT4E) (список запасных частей)

Управляющий механизм сцепления для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1602037-50 Гильза педали сцепления
1 1602015-1H Педаль и втулка сцепления
2 1602041-50 Вал педали сцепления
3 1602038-50 Верхний ограничитель
4 1602091-50 Винт
5 1602039-1H Возвратная пружина
6 1602085E5H Правая опора педали сцепления
7 1602092-50 Блок амортизатора
8 CQ1421020 Болт
9 Q40312 Пружинная шайба
10 CQ35312 Гайка
11 Q40310 Пружинная шайба
12 CQ1501065 Болт
13 3754030A8E Переключатель
14 1602075-240 Держатель ограничителя в сборе
15 1602045E5H Опора педали сцепления
16 CQ1461020 Болт
17 CQ1420816 Болт
18 1602110-367 Цилиндр сцепления
19 1602097-367 Штуцер
20 1602200A36 7 Маслопровод сцепления в сборе
21 1602237-263 Зажим трубопровода с резиновым кольцом
22 Q40208 Шайба
23 CQ1500816 Болт
24 T67427946 Пластмассовая бандажная лента
25 CQ1501050 Болт
26 CQ67616 Хомут
27 1602097B109 Уплотнительный колпачок
28 1602096-367 Трубопровод цилиндра
29 1602100-362 Крышка бачка с гидравлической жидкостью
30 CQ1500620 Шестигранный болт
31 Q40306 Пружинная шайба
32 Q40106 Шайба
33 CQ1500625 Болт
34 1602300-367 Сервопривод сцепления в сборе
35 CQ1501030 Болт
36 1602120B260 Распределительная вилка сцепления в сборе
37 CQ1501235 Болт

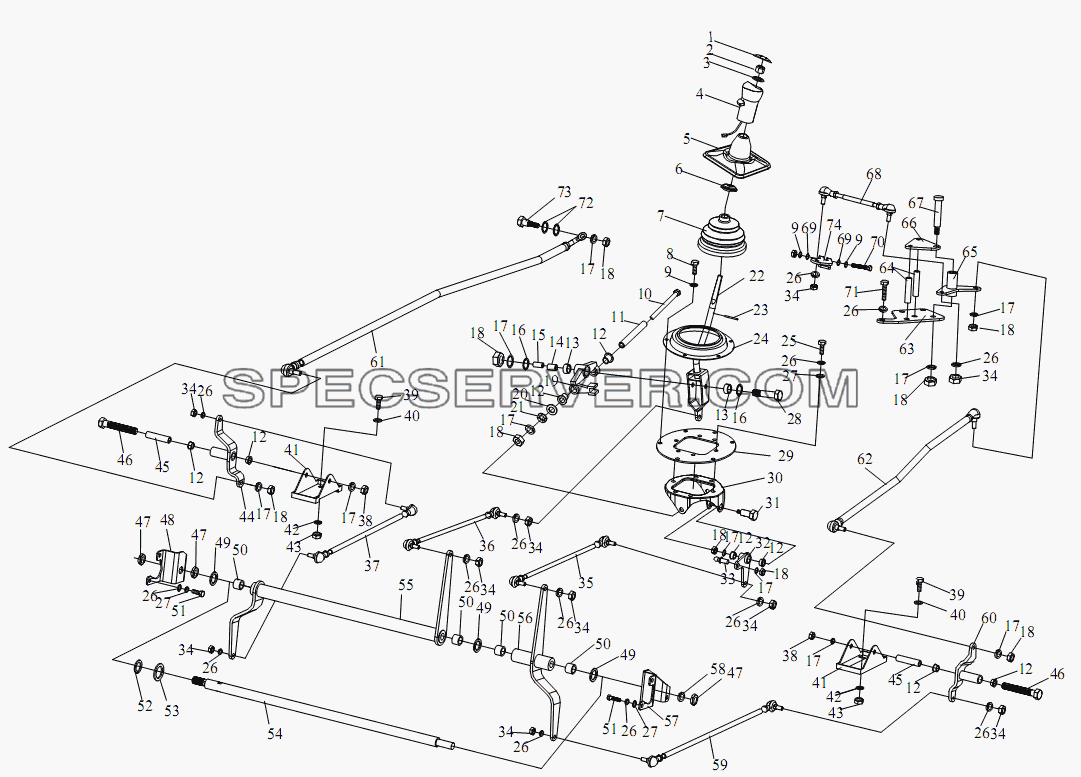

Запчасти: Регулирующий механизм передач для СА-3312 (P2K2LT4E)

Регулирующий механизм передач для СА-3312 (P2K2LT4E) (список запасных частей)

Регулирующий механизм передач для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1703017A367 Наклейка ступеней
2 Q32912 Декоративная ручка для 9-ти ступенчатой коробки передач
3 1703019-367 Шестигранная блокировочная гайка
4 1703025A367 Рычаг переключения передач в сборе
5 1703015-435 Рукоятка переключения передач
6 1703014-367 Верхняя противопылевая втулка
7 1703071-Ш Чехол
8 CQ1500825 Болт
9 Q40308 Пружинная шайба
10 CQ15112170 Управляющий рычаг переключения передач
11 1703047-4L Держатель втулки вилки
12 1703033-4LB 1 Маленькая втулка
13 1703032-4L Втулка вала переключения
14 1703035-4L Гильза
15 1703046-4L Опорная втулка вала переключения
16 1703040-4L Подкладка вала переключения
17 Q40312 Пружинная шайба
18 CQ34112 Гайка
19 1703031-4L Вилка
20 Q40118 Шайба
21 1703049-4L Шайба
22 1703020-367 Управляющий рычаг переключения передач
23 Q5210435 Штифт
24 1703072-367 Противопыльное седло кожуха
25 CQ1501025 Болт
26 Q40310 Пружинная шайба
27 Q40110 Шайба
28 CQ1611265 Болт
29 1703073-367 Пластина переходная
30 1703050-4L Опора управляющего рычага
31 1703069-4L Штифт
32 1703065-4L Уголок
33 1703068-4L Штифт
34 CQ34110 Гайка
35 1/03080-J5P 1-ая штанга выбора передач в сборе
36 1703075-J5P 1 - ая штанга включения переключения передач
37 1703120-J5P 2 - ая штанга включения передач
38 CQ34012 Гайка
39 CQ1501235 Болт
40 Q40112 Пружинная шайба
41 1703126-260 Промежуточная опора
42 Q40312 Пружинная шайба
43 CQ34012 Гайка
44 1703140A324 Средний рычаг переключения передач
45 1703152-1H Муфта
46 CQ16012100 Болт
47 CQ35120 Гайка
48 1703087-1H Передняя правая опора
49 1703116-1H Шайба
50 1703099-1H Вставка
51 CQ1501030 Болт
52 Q43128 Пружинная шайба
53 1703118-Ш Шайба
54 1703110-Ш Передний опорный вал в сборе
55 1703095-J5P Передний рычаг переключения передач
56 1703105-J5P Передний рычаг выбора передач в сборе
57 1703086-Ш Передняя левая стойка
58 Q40320 Пружинная шайба
59 1703115-J5P 2 - я штанга выбора передач в сборе
60 1703130A324 Средний рычаг выбора передач в сборе
61 1703150A324 Агрегат третьей тяги для переключения передач и со единения - правая
62 1703160A324 Агрегат третьей тяги для переключения передач и со единения - левая
63 1703192B152 Нижняя присоединительная плита
64 1703194B152 Патрубок
65 1703195B152 Задний угловой рычаг в сборе
66 1703191B152 Верхняя присоединительная плита
67 1703193B152 Чека - задний угловой рычаг
68 1703210B152 4 - ая штанга выбора передач в сборе
69 Q40308 Пружинная шайба
70 CQ1500850 Болт
71 CQ1501050 Болт
72 1703148E5H Прокладка
73 1703149E5H Присоединительный палец
74 1703216B152 Рычаг выбора передач

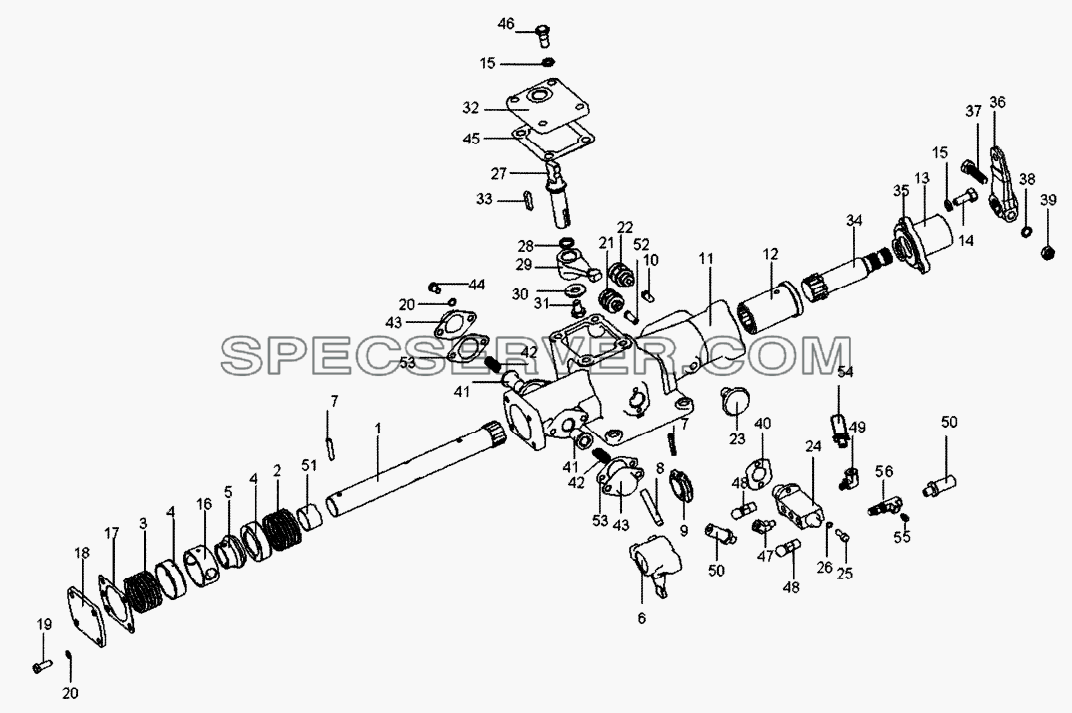

Управляющий механизм для СА-3312 (P2K2LT4E) (список запасных частей)

Управляющий механизм для СА-3312 (P2K2LT4E) (список запасных частей)

Управляющий механизм для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 F99679-3 Вал
2 F96036-1 Пружина
3 F99983-1 Пружина
4 F99673 Чашка пружины
5 F99675 Втулка разделительная
6 F99585-1 Вилка
7 GB879-86 Штифт
8 C03030 Цилиндpичeckий штифт 10x50
9 F99681 Блок управления переключателя передачи заднего хода
10 F99702-1 Штифт переключателя нейтрального положения
11 JS100-170205 1-3 Блок двойной Н-образного регулирующего механизма
12 C03031-1 Втулка шлица
13 C03033-2 Крышка покрышки
14 Q150B1025 Болт
15 Q40310 Пружинная шайба
16 F99674 Втулка разделительная
17 F99672 Прокладка
18 F99666 Торцевая крышка
19 GB5782-86 Болт
20 GB93-87 Пружинная шайба
21 79100710068 Включатель нейтрали
22 99012710041 Включатель направления
23 15276 Вентиляционная пробка
24 F99660 Блок переключения передач
25 GB70-85 Винт
26 GB93-87 Пружинная шайба
27 C03038-1 Отводка для переключения передач
28 HG4-333-66 Резиновое уплотнительное кольцо круглого сечения
29 C03035-1 Соединение выбора ступени
30 C03039-1 Шайба
31 Q170B1016 Болт
32 C03036-1 Крышка окошка
33 Q5510628 Шпонка
34 C03032-3 Соединение переключения передач
35 F91444 Сальник
36 F96035-16 Наружный рычаг переключения передач
37 GB5785-86 Болт
38 GB93-87 Пружинная шайба
39 GB51-76 Шаленькая шестигранная гайга
40 F91353 Прокладка
41 F99670 Палец
42 F96037-2 Пружина
43 F96141 Крышка нажимной пружины
44 GB5782-86 Болт
45 C03037-1 Прокладка окошка
46 C03040-1 Стопорный болт
47 12880 Штуцер
48 15276 Вентиляционная пробка
49 12845 Штуцер
50 55506 Агрегат воздушной трубки
51 F91345 Втулка
52 15899 Штифт переключателя
53 F96140 Прокладка
54 55523 Воздушная трубка
55 Q618B01 Резьбовая заглушка
56 12881 Штуцер

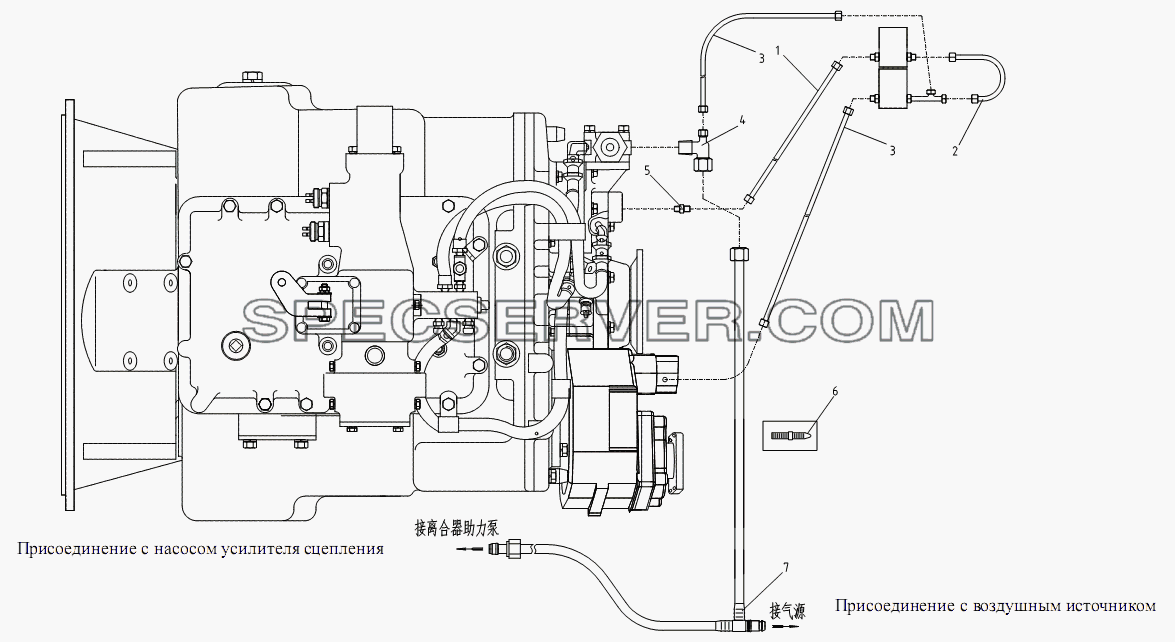

Регулирующая магистраль коробки передач для СА-3312 (P2K2LT4E) (список запасных частей)

Регулирующая магистраль коробки передач для СА-3312 (P2K2LT4E) (список запасных частей)

Регулирующая магистраль коробки передач для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1703630-371 Провода выпускных трубопроводов КПП
2 1703680A369 Boздyшный тpyбoпpoвoд в cбope - Bыпyckнoй тpyбoпpoвoд элekтpoмaгнитнoгo kлaпaнa A
3 1703650-371 Воздушный трубопровод в сборе - Выпускной трубопровод электромагнитного клапана
4 3506274-01B1 Трехходовой штуцер
5 CQ63005 Штуцер
6 T67417246 Пластмассовый хомут
7 1703620-371 Впускные трубопровода КПП в сборе
Сцепление и корпус коробки передач для СА-3312 (P2K2LT4E) (список запасных частей)

Сцепление и корпус коробки передач для СА-3312 (P2K2LT4E) (список запасных частей)

Сцепление и корпус коробки передач для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 Q1701032 Болт
2 GB93-76 Пружинная шайба
3 JS180-1701040-3 Крышка подшипника первичного вала
4 GB21-76 Болт
5 GB93-76 Пружинная шайба
6 F500A-1802191 Сальник
7 14311 Прокладка крышки подшипника первичного вала
8 GB21-76 Болт
9 GB93-76 Пружинная шайба
10 C01056 Шпилька
11 GB95-76 Шайба
12 GB889-80 Контргайка
13 Q43125 Стопорное кольцо вала
14 JS180-1601029-1 Пыльник
15 Q43042 Стопорное кольцо
16 JS180-1601030-2 Втулка вилки
17 GB304-64 UC25 Шарнирный подшипник
18 Q150B1235 Болт
19 Q43012 Пружинная шайба
20 JS180-1601024-6 Стойка распределительной вилки
21 JS180-1601021-4 Вилка сцепления
22 JS180-1601023-3 Ось вилки
23 J75-1601033 Смазочная трубка подшипника
24 J75-1601031 Штуцер
25 J75-1601035 Гнездо масленки
26 J75-1601034 Крышка масленки
27 Q40310 Пружинная шайба
28 Q72310T3 Уплотнительное кольцо
29 15410-17 Картер сцепления
30 20822 Прокладка картера сцепления
31 Q61304 Заглушка
32 18686 Картер коробки передач
33 GB21-76 Болт
34 16596 Прокладка
35 16929 Крышка
36 Q614B06 Заглушка
37 Q614B12 Заглушка
38 14373 Заглушка
39 GB73-76 Болт
40 14334 Стопорная шпилька
41 C04004-6 Крышка ручного отверстия сцепления
42 GB21-76 Болт
43 GB93-76 Пружинная шайба
44 GB6171-86 Гайка
