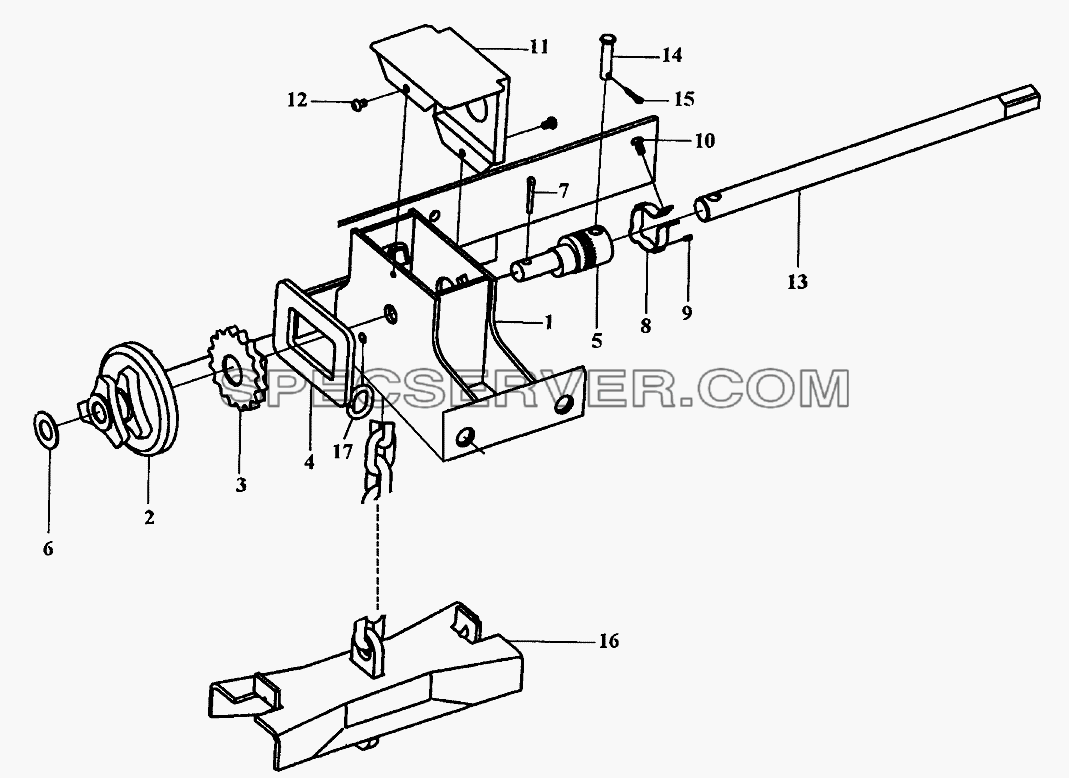

№		Номер детали	Наименование запчасти
-		3105010-242	Подъемник запасного колеса в сборе
1		3105015-242	Корпус подъемника
2		3105034-01	Шкив подъемника
3		3105036-01	Ведущая шестерня подъемника
4		3105038-01	Самозапирающаяся планка
5		3105041-01	Ось подъемника
6		3105039-01	Шайба
7		Q5004020	Штифт
8		3105042-01	Крепежная крышка
9		3105043-01	Штифт
10		Q2140510	Винт
11		3105044-01	Крышка подъемника
12		Q214058	Винт
13		3105046-01	Рукоятка подъемника
14		Q5100838	Штифт
15		Q5003012	Штифт
16		3105050-4E	Кронштейн
17		3105066-4E	Крепежное кольцо

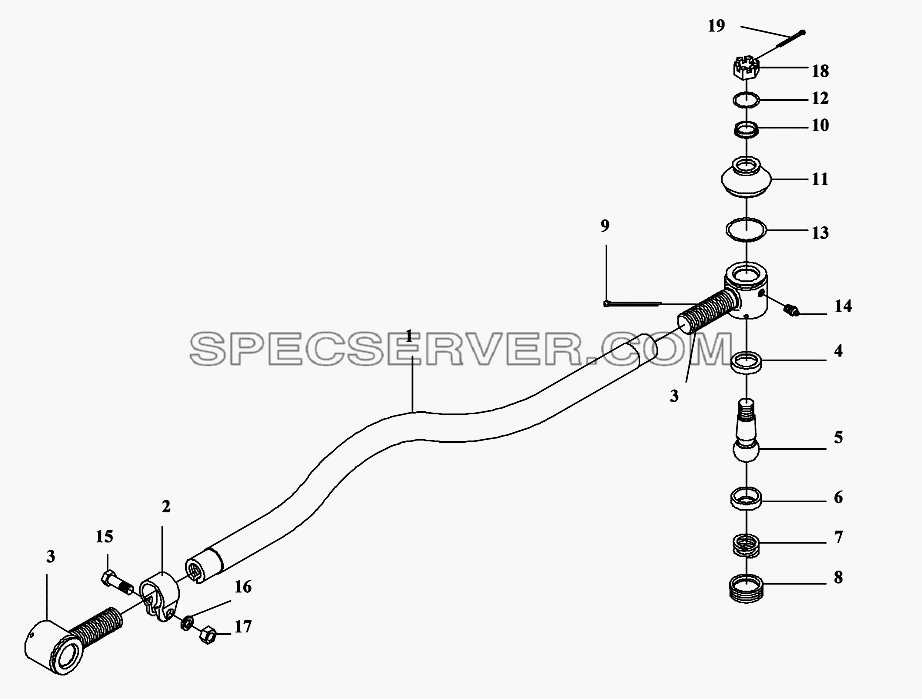

Продольная рулевая тяга для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3003010-367	Продольная рулевая тяга в сборе
1		3003016-367	Продольная рулевая тяга
2		3003056-1H	Хомут рулевой тяги
3		3003024-1H	Наконечник продольной рулевой тяги
3		3003025-1H	Наконечник продольной рулевой тяги в сборе
4		3003067-1H	Верхняя шаровая чашка рулевой тяги
5		3003032-1H	Шаровой палец
6		3003066-1H	Нижняя шаровая чашка рулевой тяги
7		3003068-01	Пружина
8		3003069-1H	Пробка
9		Q5005045	Шплинт
10		3003074-4E	Стопорная втулка
11		3003071-1H	Уплотнительный чехол
12		3003077-4E	Верхняя пружина
13		3003076-4E	Нижняя пружина
14		CQ70001	Масленка
15		CQ1501460	Болт
16		Q40314	Пружинная шайба
17		CQ34014	Гайка
18		CQ38722	Гайка
19		Q5005045	Шплинт

Опора рулевой колонки для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3403064-15	Стержень
-		3403066-15	Прокладка
-		CQ35112	Гайка
1		3403010-240	Опора рулевой колонки в сборе
1		3403011-15	Левая опора рулевой колонки
1		3403012-15	Правая опора рулевой колонки
1		3403014-15	Трубка
1		3403015-240	Держатель рулевой колонки в сборе
1		3403017-15	Ограничительная планка
1		3403019-15	Опора
1		3403021-15	Опора
1		3403022-15	Планка
1		3403027-15	Планка
1		Q36406	Гайка
1		Q36408	Гайка
2		3403023-15	Втулка
2		3403024-15	Втулка
2		3403026-15	Втулка
3		3403013-15	Трубка А
4		CQ1601290	Болт
5		3403030-15	Болт с прокладкой
6		3403033-15	Пластина
7		3403034-15	Штифт
8		3403036-15	Пружина
9		3403037-15	Упор
10		CQ1500612	Болт
11		CQ35012	Гайка
12		CQ39606	Гайка
13		Q40310	Пружинная шайба
14		Q50110	Штифт
15		3403055-15	Опора рулевой колонки
15		3403056-15	Стержень
15		3403057-15	Планка
15		3403058-15	Планка
16		3403050-15	Левый кронштейн
17		3403060-15	Правый кронштейн
18		3403074-15	Пружина
19		3403075C116	Втулка с прокладками
19		3403076-15	Втулка
19		3403078-15	Прокладка
20		3403090-240	Блокирующая рукоятка
21		3403095-15	Прокладка и ограничительная планка
21		3403096-15	Прокладка
21		3403097-15	Ограничительная планка
22		3403098-15	Гайка
23		Q40208	Шайба
24		CQ1480814A	Болт
25		3403108-15	Штифт
26		3403109-15	Прокладка
27		CQ1460820	Установочное место для болта
28		CQ15112100	Болт
29		3403027-15	Планка
30		3403053-15	Втулка
31		Q40312	Пружинная шайба
32		CQ34012	Гайка
33		CQ1511260	Болт
34		Q40312	Пружинная шайба
35		3403052-15	Втулка
36		CQ39610	Гайка

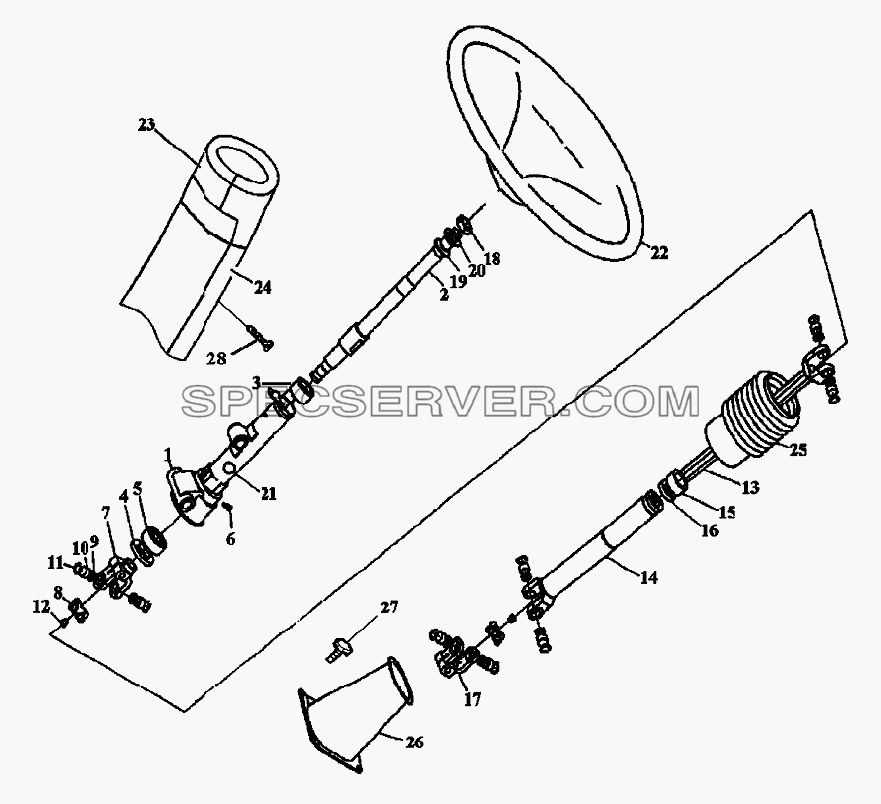

Рулевой механизм для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3404010-15	Рулевая ось и вал в сборе
-		3404015-15	Труба рулевой колонки и опора в сборе
-		3404036-15	Муфта
-		3404037-15	Труба
-		3404054-15	Пробка
1		3404011-15	Опора рулевой колонки
1		3404013-15	Труба рулевой колонки
1		3404016-15	Кронштейн замка зажигания
1		3404017-15	Втулка опоры
1		3404018-15	Верхний кронштейн рулевой колонки
1		3404019-15	Кронштейн
1		3404020-15	Рулевая ось
2		3404021-15	Втулка рулевой оси
2		3404025-15	Верхний подшипник рулевой оси
2		3404026-15	Рулевая ось
3		3404027-15	Кожух
3		3404028-15	Наружное кольцо
3		3404029-15	Ролик и держатель
4		3404023-15	Гайка
5		180204	Подшипник
6		CQ1500514	Болт
7		3404032-15	Карданное соединение
8		3404031-15	Крестовина
9		3404033-15	Сальник
10		3404040-15	Подшипник
11		3404041-15	Упорное кольцо
11		3404042-15	Упорное кольцо
11		3404043-15	Упорное кольцо
11		3404044-15	Упорное кольцо
12		3404022-15	Заглушка
12		3404033-01	Болт
12		3404049-15	Прокладка
13		3404030-15	Вал привода и карданное соединение
13		3404034-15	Вилка карданного соединения
13		3404039-15	Вал привода
14		3404035-15	Вилка карданного соединения
14		3404038-15	Вилка карданного соединения
15		3404046-15	Кожух пыльника
16		3404047-15	Пыльник
17		3404048-15	Карданное соединение
18		CQ35120	Гайка
19		Q40120	Плоская шайба
20		Q40420	Пружинная шайба
21		3404053-15	Корпус рулевого управления
22		3402010-240	Рулевое колесо и кнопки в сборе
23		3403061-240	Левый кожух рулевой колонки
24		3403062-240	Правый кожух рулевой колонки
25		3403049-15	Пылезащитный кожух
26		3403051K1H	Нижний кожух рулевой колонки
27		CQ1460820	Установочное место для болта
28		Q2710525	Винт

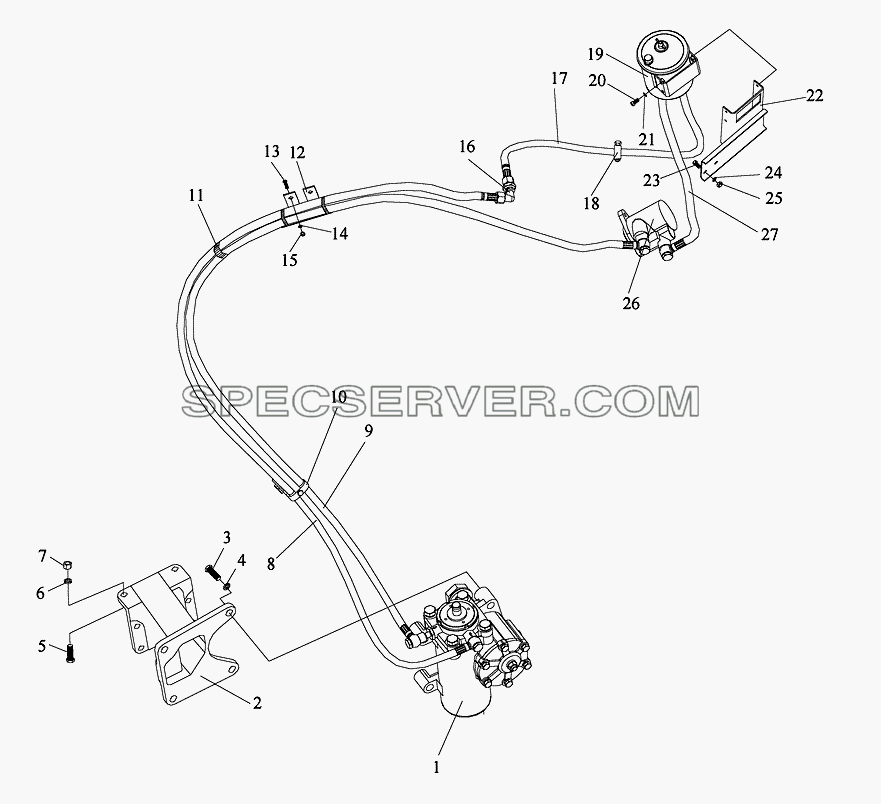

Усилитель рулевого управления для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3411010-50A	Усилитель рулевого механизма в сборе
2		3403016-367	Кронштейн усилителя рулевого механизма
3		CQ1512050T	Болт
4		Q40320	Пружинная шайба
5		CQ1501650	Болт
6		Q40316	Пружинная шайба
7		CQ34016	Гайка
8		1104266-77	Защитное кольцо возвратной трубки
8		3406405-367	Возвратная трубка в сборе
9		3406021-91	Пустотелый болт
9		3406022-91	Пустотелый болт
9		3406030A367	Трубка высокого давления в сборе
9		3406321A8E	Трубка высокого давления
9		3406322A8E	Уплотнительная шайба
10		3506426-240	Кронштейн
10		3506427-240	Зажим
11		T67417246	Пластмассовый хомут
12		3406046-367	Держатель трубки
13		CQ1500825	Болт
14		Q40108	Шайба
14		Q40308	Пружинная шайба
15		CQ34008	Гайка
16		3406117A8E	Штуцер возвратной трубки
16		CQ35320	Гайка
17		3406440A367	вторая возвратная трубка в сборе
18		3406028C05	Зажим трубки
18		3406029C05	Двойной зажим трубки
18		CQ1500845	Болт
18		CQ34008	Гайка
18		Q40308	Пружинная шайба
19		3408010A8E	Бачок гидроусилителя
20		CQ1500816	Болт
21		Q40308	Пружинная шайба
22		3408020-483	Кронштейн бачка гидроусилителя
23		CQ1501025	Болт
24		Q40310	Пружинная шайба
25		CQ34010	Гайка
26		3407020-A36	Гидравлический насос в сборе
26		3407024-26D	Уплотнительная прокладка гидравлического насоса
26		Q1841030	Болт
27		3406010-483	Входная труба
27		3406021-91	Пустотелый болт
27		3406321A8E	Трубка высокого давления
27		3406424-242	Штуцер

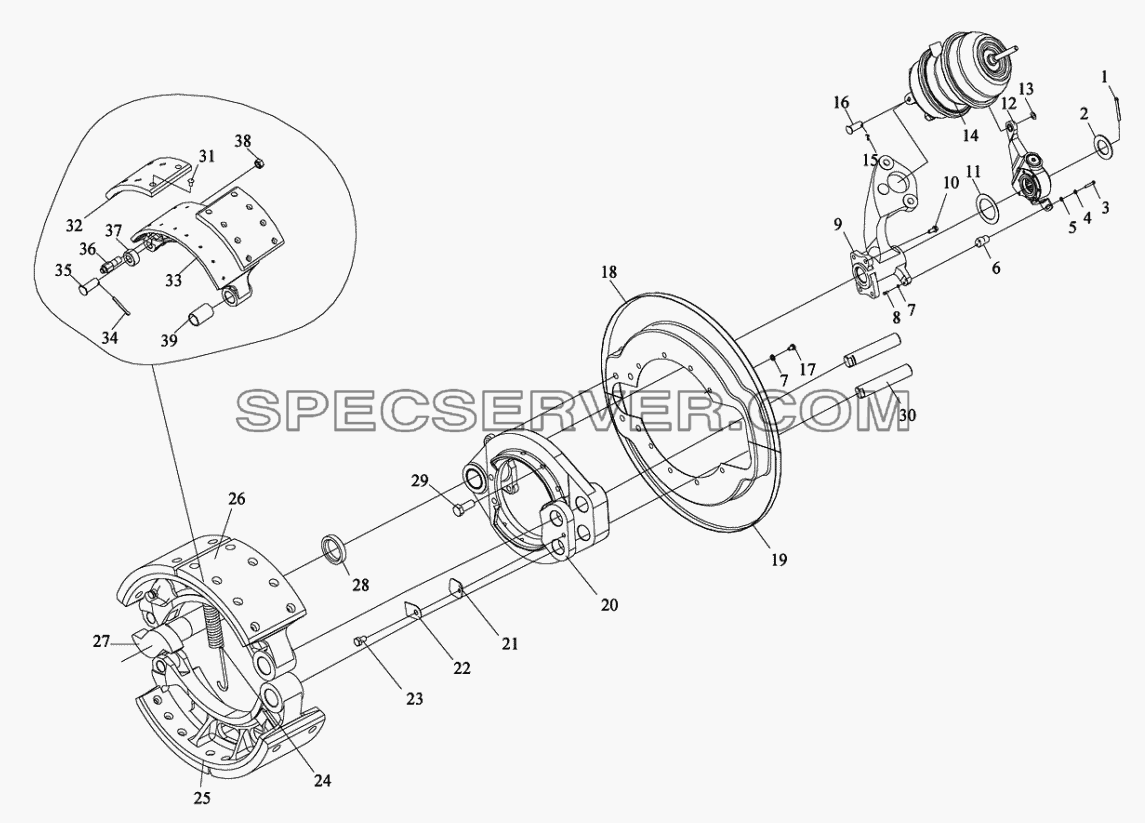

Тормоз переднего колеса для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q5006035	Штифт
2		3501158-A3S	Шайба
3		CQ1500816	Болт
4		Q40308	Пружинная шайба
5		Q40108	Шайба
6		3501033-242	Втулка
7		Q40306	Пружинная шайба
8		CQ1500620	Шестигранный болт
9		3501127-242	Кронштейн
9		3501128-242	Кронштейн
10		3501038-242	Болт
11		3501156-01	Регулировочная шайба
12		3501205-242	Регулировочный рычаг в сборе
12		3501210-242	Регулировочный рычаг в сборе
13		Q40114	Шайба
14		3530010-362	Пружинный тормозной цилиндр
15		Q5003025	Шплинт
16		Q5101438	Штифт
17		CQ1500610	Болт
18		3501031-4E	Пылезащитный диск
19		3501032-4E	Пылезащитный диск
20		3501035-242	Кронштейн
20		3501040-242	Кронштейн
21		3501086-4E	Защитная пластина
22		3501087-4E	Пластина
23		CQ1501016	Болт
24		3501436-4E	Возвратная пружина тормозной колодки
25		3501375-4E	Тормозная колодка в сборе
26		3501380-4E	Тормозная колодка в сборе
27		3501151-242	Тормозной кулак
27		3501152-242	Тормозной кулак
28		3501134-4E	Шайба кулака
29		3502038-02	Болт
30		3501082-4E	Ось колодки
31		3501408-4E	Фрикционная накладка тормозной колодки
32		3502407-02	Фрикционная накладка тормозной колодки
33		3501391-4E	Передняя тормозная колодка
34		Q5004030	Штифт
35		3501398-02	Штифт
36		3501393-4E	Штифт
37		3501397-02	Ролик тормозной колодки
38		CQ34014	Гайка
39		3501396-4E	Втулка тормозной колодки
