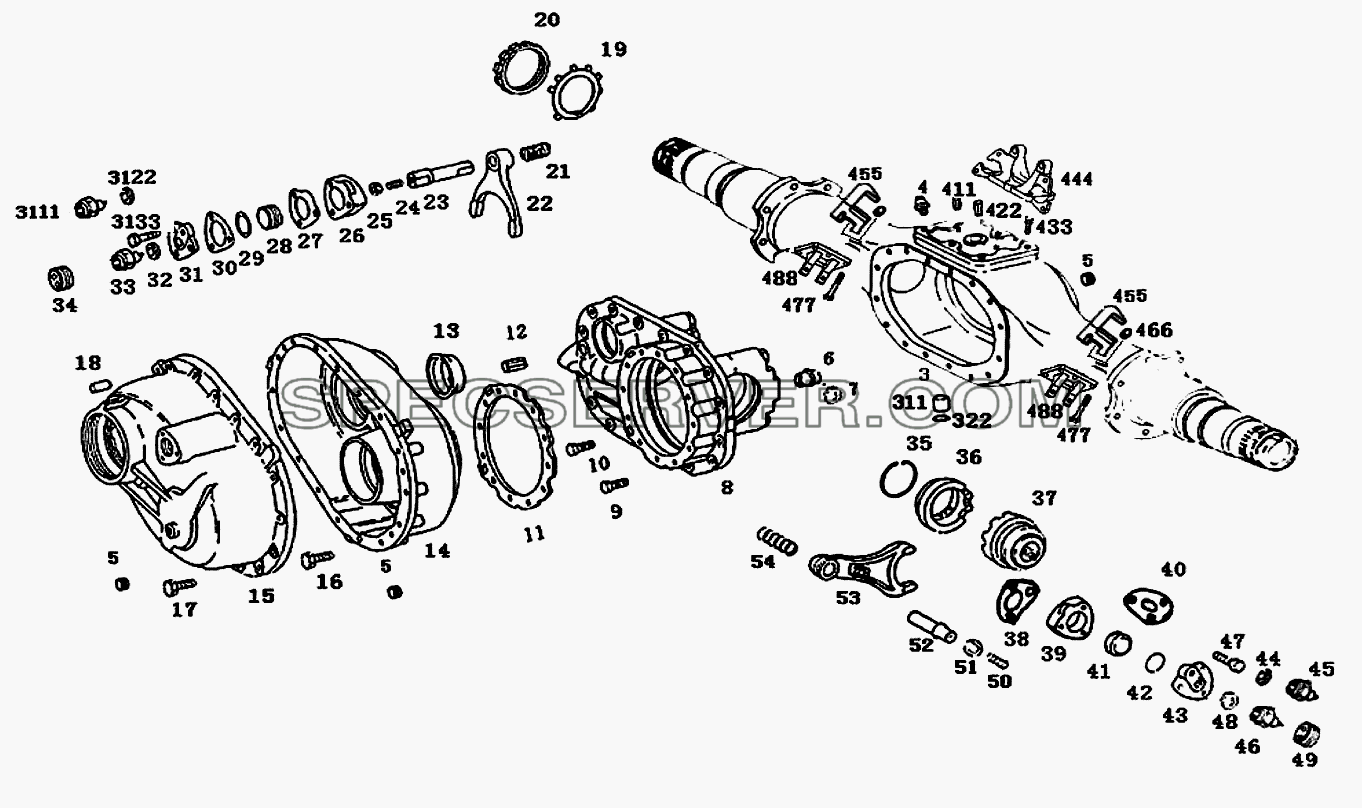

№		Номер детали	Наименование запчасти
-		2400025	Крышка
3		2501ZY2D	Корпус среднего моста
4		2401014B-1	Воздушная пробка
5		2300137	Заглушка
6		2302018	Штифт
7		GB895.2-86	Стопорная шайба
8		2502012D	Корпус
9		2300132	Болт
10		GB5786-86-10.9-y	Болт
11		24020113D	Пластина
12		2504076	Штифт
13		2502040D	Гильза
14		2502051D	Корпус дифференциала
15		2502021D	Корпус ведущей конической шестерни
16		2502011D	Болт
17		QB5786-86	Болт
18		GB119-86	Штифт
19		2305032	Пластина
20		2305033	Гайка
21		2302113	Пружина вилки
22		2504086	Вилка
23		2302112	Вал вилки
24		GB73-85	Винт
25		GB6172-86	Гайка
26		2306021	Цилиндр
27		2300136	Прокладка цилиндра
28		2306019	Поршень цилиндра
29		GB1235-76	Уплотнительное кольцо круглого сечения
30		2306018	Прокладка цилиндра
31		2504087	Крышка
32		2300149	Шайба
33		2300160	Переключатель
34		2300001ZY3	Разъем переключателя
35		2402082D	Пружинная шайба
36		2402081D	Фланец зацепления блокировки дифференциала
37		2402112D	Фланец зацепления блокировки дифференциала
38		2300136	Прокладка цилиндра
39		2306021	Цилиндр
40		2306018	Прокладка цилиндра
41		2306019	Поршень цилиндра
42		GB1235-76	Уплотнительное кольцо круглого сечения
43		2504087	Крышка
44		2306015	Шайба
45		2306016QZY	Штуцер
46		2300160	Переключатель
47		GB5784-86-Y	Болт
48		2300149	Шайба
49		2300001ZY3	Разъем переключателя
50		GB73-85	Винт
51		GB6172-86	Гайка
52		2302112	Вал вилки
53		2402111D	Вилка
54		2302113	Пружина вилки
311		2300129	Заглушка
322		2305016	Шайба
411		2400014	Штифт
422		2400013	Штифт
433		GB/T5786-2000-10.9-Ep.Zn	Болт
444		2500024ZY2C1	Кронштейн тяги
455		2400022ZY2C	Кронштейн тормозной камеры
455		2400023ZY2C	Кронштейн тормозной камеры
466		2400016	Штифт
477		2400025ZY2	Болт
488		2400021ZY2C	Кронштейн тяги
3111		2306015	Шайба
3122		2306016QZY	Штуцер
3133		GB5784-86-y	Болт

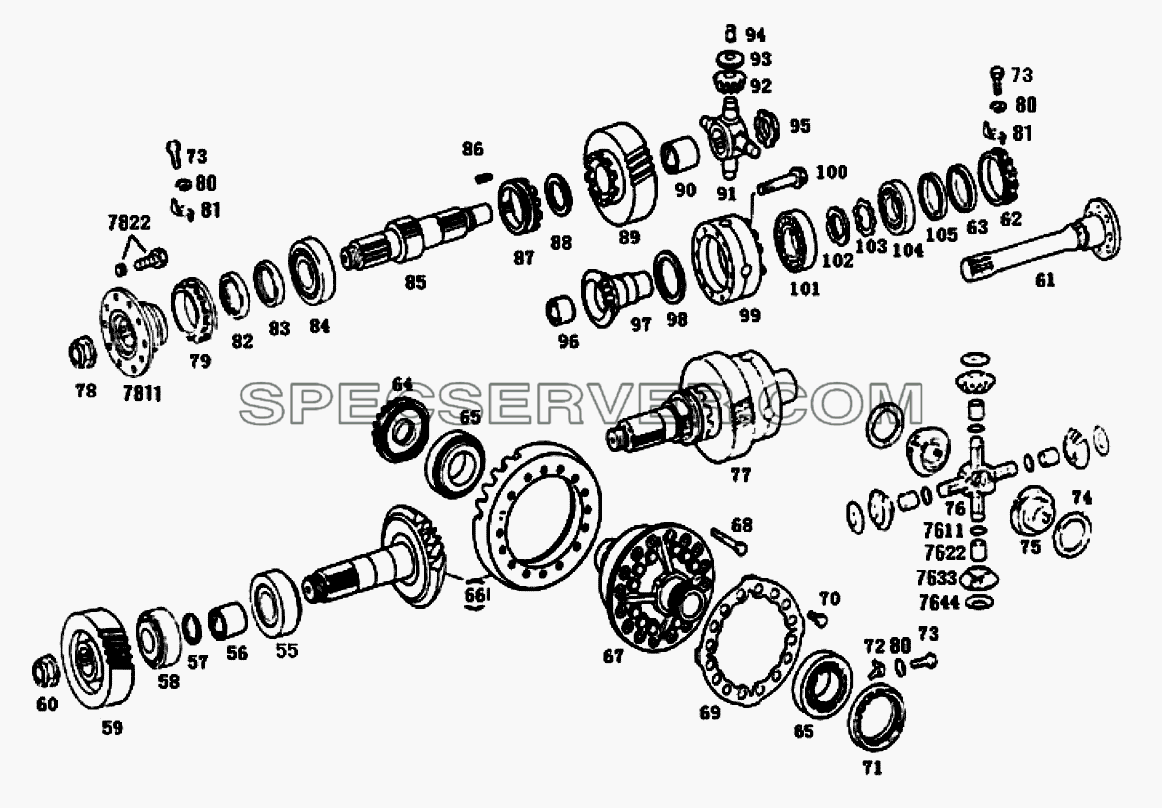

Средний мост: дифференциал для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2502031DA	Ведомая шестерня
-		GB6171-86	Гайка
-		GB93-87	Пружинная шайба
55		GBT297-94	Подшипник
56		2502024D	Втулка
57		2402074D	Прокладка
58		GBT297-94	Подшипник
59		2502023D	Ведомое зубчатое колесо
60		2402079D	Гайка
61		2500066ZY2	Полуось
62		2500064	Кольцо
63		2500040B	Сальник
64		2402100D	Правое кольцо
65		GBT297-94	Подшипник
66		2502022DA	Ведущая шестерня
67		2402084D	Корпус дифференциала
67		2402095D	Корпус дифференциала
68		2402097D	Болт
69		2402085D	Пластина
70		2402096D	Болт
71		2402083D	Левое кольцо
72		2302107	Гайка
73		GB5783-86	Винт
74		2402092D	Упорная шайба
75		2402093D	Шестерня полуоси
76		2402087D	Крестовина
77			Шпилька М6х16
78		2402079D	Гайка
79		2402077D	Пыльник
80		GB862.1-87	Шайба
81		2500062	Гайка
82		2402050D	Сальник
83		2402030D	Сальник
84		GB/T276-94	Подшипник
85		2502061D	Ведущий вал
86		2504077	Пружина
87		2502052D	Муфта
88		2502062D	Упорная шайба
89		2502080D	Шестерня
90		2502063D	Втулка
91		2502065D	Крестовина
92		2502064D	Планетная шестерня
93		2502069D	Сферическая шайба
94		2502068D	Втулка
95		2502074D	Гайка
96		2502073D	Втулка
97		2502071D	Шестерня
98		2502072D	Упорная шайба
99		2502066D	Корпус дифференциала
99		2502067D	Корпус дифференциала
100		2502075D	Болт
101		GB/T276-94	Подшипник
102		2500065	Гайка
103		2500063B	Шайба
104		GB/T276-94	Подшипник
105		2500020B	Сальник
7611		2402094D	Шайба
7622		2402089D	Втулка
7633		2402091D	Сателлит
7644		2402088D	Сферическая шайба
7811		2402078XJ3	Ступица
7822		2400017	Болт

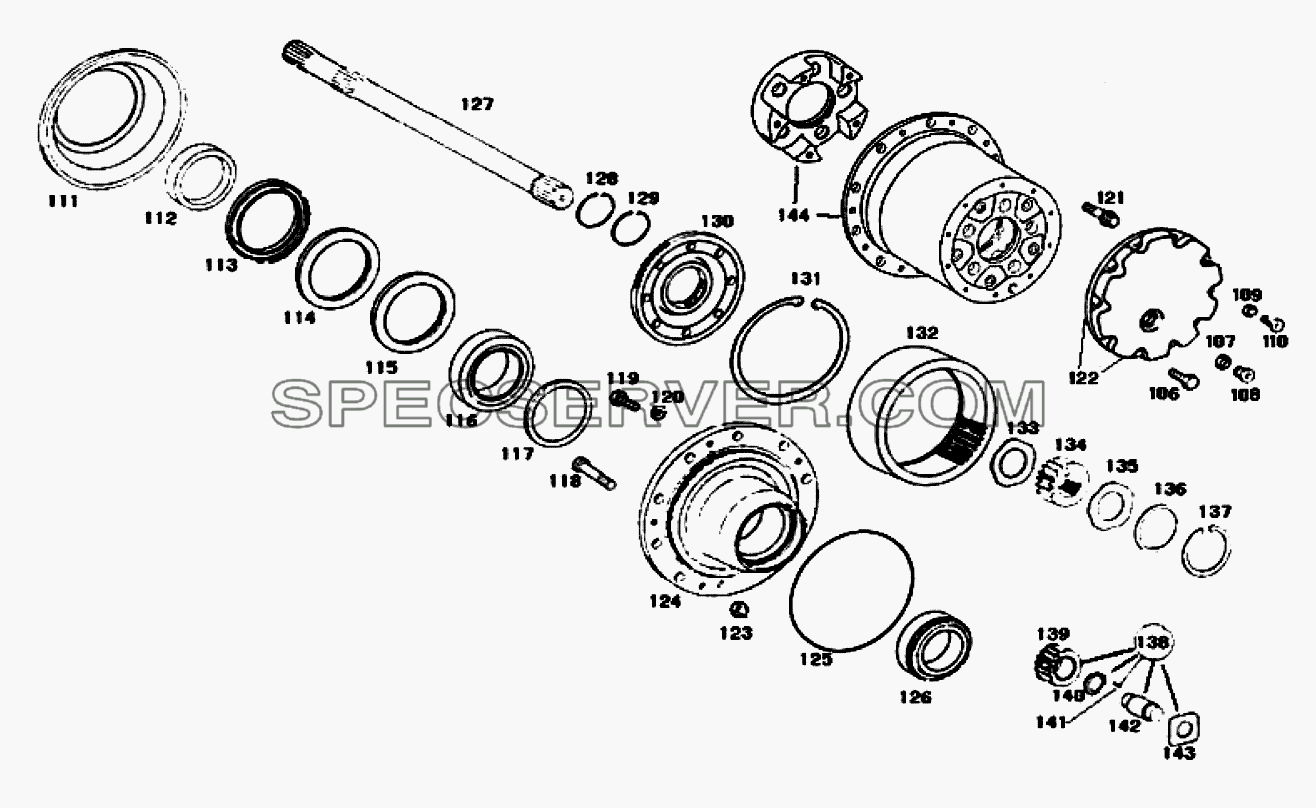

Средний мост: ступица для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2305118	Бумажная прокладка
-		B2406B1ZY2D	Ступица и редуктор
106		GB5783-86	Винт
107		2305016	Шайба
108		2300129	Заглушка
109		2305026	Уплотнительное кольцо
110		2305027	Заглушка
111		2406036	Чашка
112		2406035	Упорное кольцо
113		2406040	Сальник
114		2406060	Сальник
115		2406032	Прокладка
116		2406100	Подшипник
117		2406034	Прокладка
118		2406101ZY2D	Крепежный болт
119		2406103	Винт
120		GB859-1987	Пружинная шайба
121		2305031	Болт
122		2305021	Торцевая крышка
123		2305113	Гайка крепления тормозного диска при транспортировке
123		3000023BXC5	Шайба для крепления тормозного диска в процессе транспортировки
124		2406031	Ступица
125		2406033	Уплотнительное кольцо круглого сечения
126		2406090	Подшипник
127		2400031ZY2	Левая полуось
127		2400032ZY2	Правая полуось
128		GB895.2-86	Стопорная шайба
129		2400026	Стопорная кольцо
130		2305042B	Корпус обода
131		2305043B	Уплотнительная прокладка
132		2305041C	Обод
133		2406011	Упорная пластинка
134		2305022C	Солнечная шестерня
135		2406011	Упорная пластинка
136		2305023	Регулировочная прокладка
137		2305029	Уплотнительная прокладка
138		2305010C-1	Ремонтный комплект сателлита планетарного механизма
139		2305013C	Планетная шестерня
140		2305014	Ограждающее кольцо
141		GB309-84	Штифт
142		2305019B	Вал шестерни
143		2305018B	Упорный блок
144		2305011B	Ступица
144		2406013B	Крышка ступицы

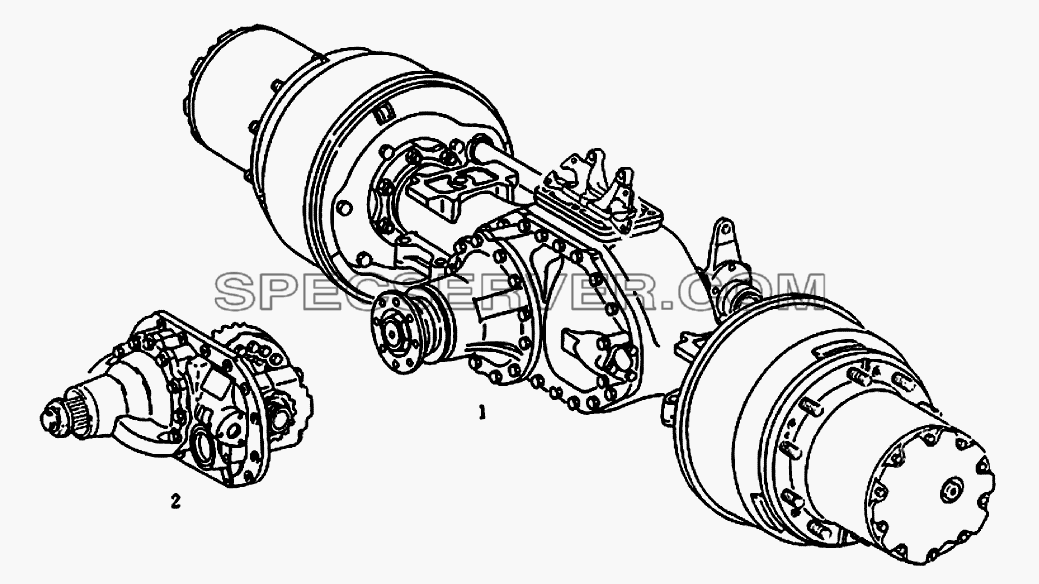

Задний мост в сборе для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		B24GZY2C1-AZ	Задний мост в сборе
2		2402DAZY2	Редуктор заднего моста в сборе

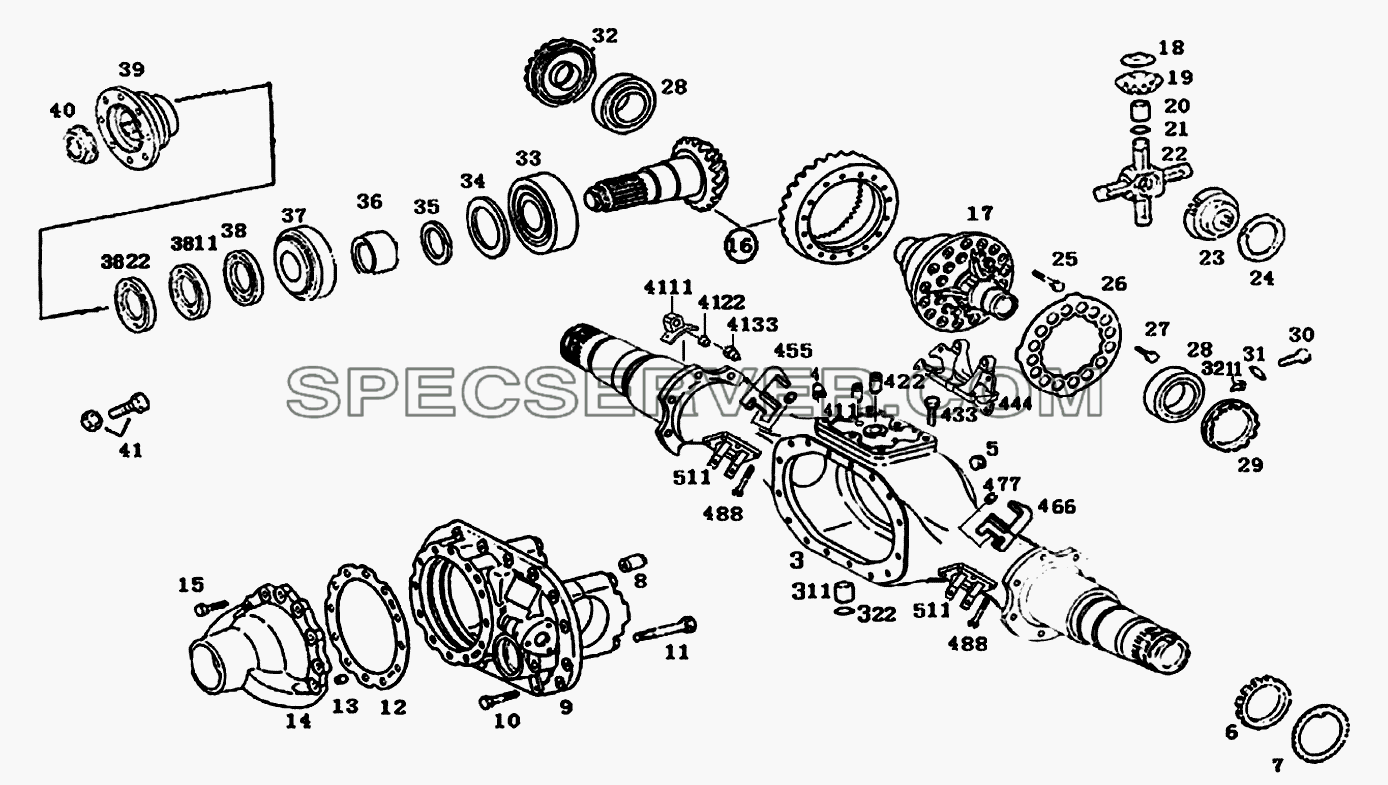

Задний мост: дифференциал для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2402086DA	Пассивная шестерня главного привода
3		2401ZY2C1-A	Картер заднего моста
4		2401014B-1	Воздушная пробка
5		2300137	Заглушка
6		2305033	Гайка
7		2305032	Пластина
8		2302108	Штифт
9		2402010D	Опорный корпус дифференциала
10		2300132	Болт
11		GB5785-86.10.9	Болт
12		2402113D	Прокладка
13		2302114	Уплотнительное кольцо
14		2402071D	Крышка дифференциала
15		2402114D	Болт
16		2402075DA	Ведущая шестерня главного привода
17		2402084D	Корпус дифференциала
17		2402095D	Корпус дифференциала
18		2402088D	Сферическая шайба
19		2402091D	Сателлит
20		2402089D	Втулка
21		2402094D	Шайба
22		2402087D	Крестовина
23		2402093D	Шестерня полуоси
24		2402092D	Упорная шайба
25		2402097D	Болт
26		2402085D	Пластина
27		2402096D	Болт
28		GBAT-297-94	Подшипник
29		2402083D	Левое кольцо
30		GB5783-86	Винт
31		GB862.2-87	Пружинная шайба
32		2402100D	Правое кольцо
33		GB/T297-94	Подшипник
34		2402072D	Сальник
35		2402074D	Прокладка
36		2402073D	Гильза
37		2402077D	Пыльник
38		2402076D	Держатель сальника
39		2502054P	Фланец
40		2402079D	Гайка
41		2400017	Болт
41		GB6171-86	Гайка
41		GB93-87	Пружинная шайба
311		2300129	Заглушка
322		2305016	Шайба
411		2400014	Штифт
422		2400013	Штифт
433		GB/T5786-2000-10.9-Ep.Zn	Болт
444		2400024ZY2C1	Кронштейн тяги
455		2400022ZY2C	Кронштейн тормозной камеры
466		2400023ZY2C	Кронштейн тормозной камеры
477		2400016	Штифт
488		2400025ZY2	Болт
511		2400021ZY2C	Кронштейн тяги
3211		2302107	Гайка
3811		2402030D	Сальник
3822		2402050D	Сальник
4111		2400040-ABS	Опора датчика
4122		WABCO 8997605140	Втулка
4133		WABCO 4410328100	Датчик

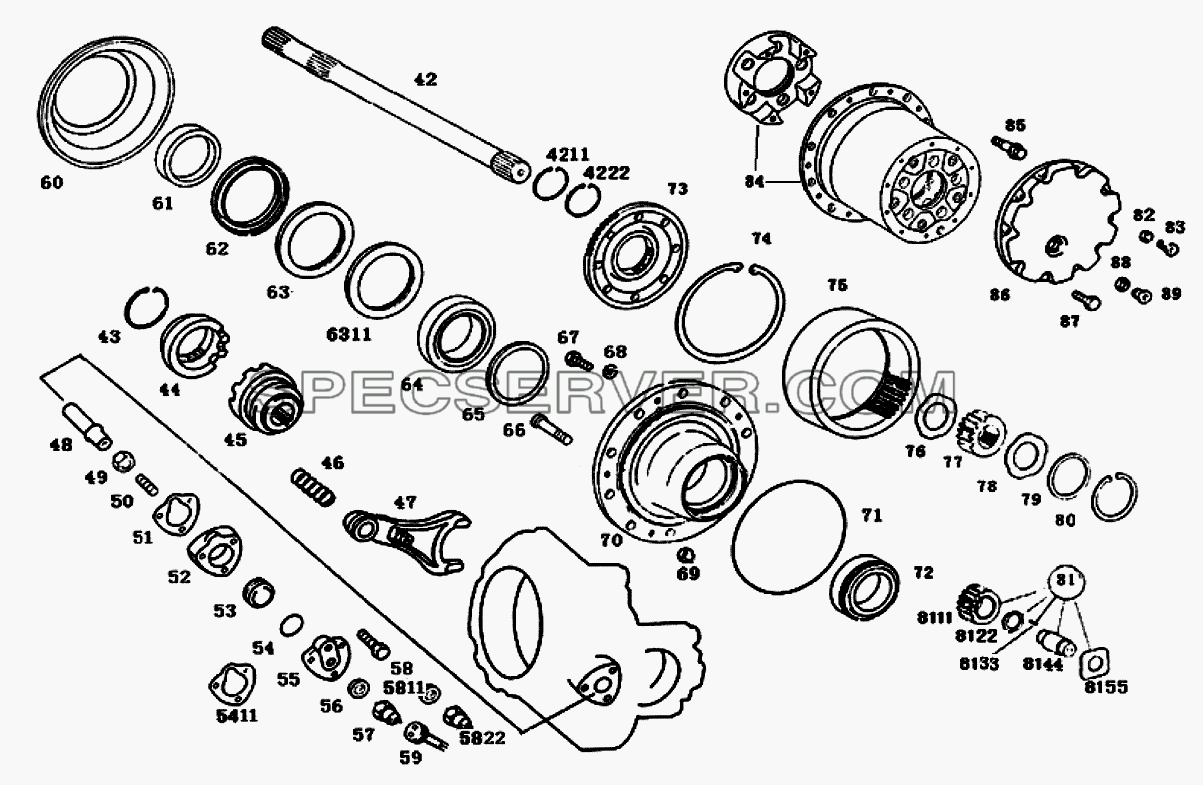

Задний мост: полуоси и блокировка дифференциала для СА-3252 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
42		2400031ZY2	Левая полуось
42		2400032ZY2	Правая полуось
43		2402082D	Пружинная шайба
44		2402112D	Фланец зацепления блокировки дифференциала
45		240208lD	Фланец зацепления блокировки дифференциала
46		2302113	Пружина вилки
47		2302111D	Вилка
48		2302112	Вал вилки
49		GB6170-86	Гайка
50		GB73-85	Винт
51		2300136	Прокладка цилиндра
52		2306021	Цилиндр
53		2306019	Поршень цилиндра
54		GB1235-76	Уплотнительное кольцо круглого сечения
55		2504087	Крышка
56		2300149	Шайба
57		2300160	Переключатель
58		GB5782-86	Болт
59		2300001ZY3	Разъем переключателя
60		2406036	Чашка
61		2406035	Упорное кольцо
62		2406040-ABS	Сальник
63		2406060	Сальник
64		2406100	Подшипник
65		2406034	Прокладка
66		2406101ZY2D	Крепежный болт
67		2406103	Винт
68		GB859-87	Пружинная шайба
69		2305113	Гайка крепления тормозного диска при транспортировке
69		3000023BXC5	Шайба для крепления тормозного диска в процессе транспортировки
70		2406031	Ступица
71		2406033	Уплотнительное кольцо круглого сечения
72		2406090	Подшипник
73		2305042B	Корпус обода
74		2305043B	Уплотнительная прокладка
75		2305041C	Обод
76		2406011	Упорная пластинка
77		2305022C	Солнечная шестерня
78		2406011	Упорная пластинка
79		2305023	Регулировочная прокладка
80		2305029	Уплотнительная прокладка
81		2305010C-1	Ремонтный комплект сателлита планетарного механизма
82		2305026	Уплотнительное кольцо
83		2305027	Заглушка
84		2305011B	Ступица
84		2406013B	Крышка ступицы
85		2305031	Болт
86		2305021	Торцевая крышка
86		2305118	Бумажная прокладка
87		GB5783-86	Винт
88		2305016	Шайба
89		2300129	Заглушка
4211		GB895.2-86	Стопорная шайба
4222		2400026	Стопорная кольцо
5411		2306018	Прокладка цилиндра
5811		2306015	Шайба
5822		2306016QZY	Штуцер
6311		2406032	Прокладка
8111		2305013C	Планетная шестерня
8122		2305014	Ограждающее кольцо
8133		GB309-84	Штифт
8144		2305019B	Вал шестерни
8155		2305018B	Упорный блок
