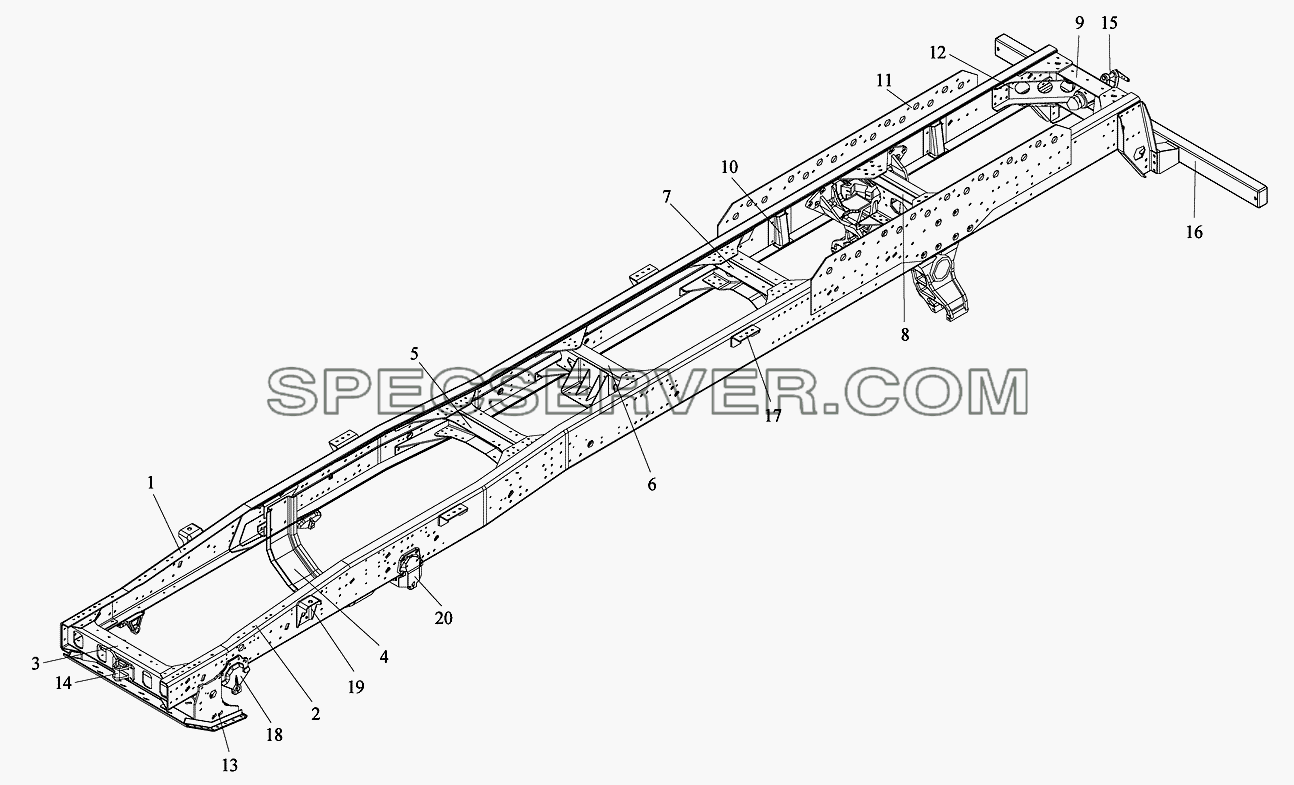

Запчасти: Рама для СА-3252

Передняя подвеска для СА-3252 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	2800010-523	Рама в сборе
-	2800010A523	Рама в сборе
1	2801025-499	Левый лонжерон в сборе
1	2801025-523	Левый лонжерон в сборе
2	2801030-499	Правый лонжерон в сборе
2	2801030-523	Правый лонжерон в сборе
3	2801070-242	Передняя поперечная балка
3	2801077-242	Кронштейн
3	2801078-242	Кронштейн
3	2801083A109	Левый анкер передней балки в сборе
3	2801084A109	Правый анкер передней балки в сборе
3	CQ1461235	Болт
3	CQ1500825	Болт
3	CQ1501640T	Болт
3	CQ32616	Гайка
3	CQ34008	Гайка
3	CQ34012	Гайка
3	Q40208	Шайба
3	Q40308	Пружинная шайба
3	Q4501234	Заклепка с полукруглой головкой
3	Q4501242	Заклепка с полукруглой головкой
4	2801092-242	Балка задней подвески двигателя
4	2801105-453	Кронштейн балки задней подвески двигателя в сборе
4	2801110-453	Кронштейн балки задней подвески двигателя в сборе
4	CQ1501450T	Болт
4	CQ1501645T	Болт
4	CQ32614	Гайка
4	CQ32J516	Гайка
5	2801110-368	Третья балка в сборе
5	2801143-487	Левый верхний анкер промежуточной балки
5	2801144-487	Правый верхний анкер промежуточной балки
5	2801147-487	Левый нижний анкер промежуточной балки
5	2801148-487	Правый нижний анкер промежуточной балки
5	CQ32716	Гайка
5	Q1851655T	Болт
5	Q4501234	Заклепка с полукруглой головкой
6	2801120-478	Средняя балка в сборе
6	CQ32612	Гайка
6	Q1841235T	Болт
6	Q4501234	Заклепка с полукруглой головкой
6	Q4501455	Заклепка с полукруглой головкой
7	2801160-487	Промежуточная вторая балка в сборе
7	2801163-453	Левая пластина промежуточной второй балки
7	2801163-463	Пластина промежуточной второй балки
7	2801164-453	Правая пластина промежуточной второй балки
7	CQ32612	Гайка
7	Q1841235T	Болт
7	Q4501234	Заклепка с полукруглой головкой
7	Q4501455	Заклепка с полукруглой головкой
8	2801170-242	Балка балансирной подвески в сборе
8	2801177-242	Опора нижней пластины балки
9	2801180-487	Задняя балка
9	2801187-71A	Левый анкер задней балки
9	2801188-71A	Правый анкер задней балки
9	CQ32614	Гайка
9	Q1841445T	Болт
9	Q4501440	Заклепка с полукруглой головкой
10	2801035-487	Левый кронштейн пластины балансирной подвески
10	CQ1501450T	Болт
10	CQ32614	Гайка
11	2801211-487	Опора кузова
11	CQ32614	Гайка
11	Q1841445T	Болт
11	Q1841450T	Болт
11	Q1841460T	Болт
12	2805054-487	Угловой кронштейн
12	Q4501448	Заклепка с полукруглой головкой
13	2802015-260	Левый кронштейн защиты двигателя в сборе
13	2802020-260	Правый кронштейн защиты двигателя в сборе
13	2802023-260	Защита двигателя
13	2802024-260	Опора
13	2802024-260	Опора
13	2802027-260	Правая прокладка
13	CQ1501230	Болт
13	CQ1501655	Болт
13	CQ32616	Гайка
13	CQ32616	Гайка
13	CQ34012	Гайка
13	CQ34016	Гайка
13	Q1841650T	Болт
13	Q1841650T	Болт
13	Q40212	Шайба
13	Q40216	Шайба
13	Q40312	Пружинная шайба
13	Q40316	Пружинная шайба
14	2806010-367	Штепсель в сборе
14	2806050-367	Кронштейн сцепного устройства в сборе
14	CQ1501655T	Болт
14	CQ34016	Гайка
14	Q40316	Пружинная шайба
14	Q5005050	Штифт
15	2805010-177	Устройство для буксирования
15	2805015-177	Крюк в сборе
15	2805035-177	Палец и крепежная цепь в сборе
15	2805042-177	Блок крюка
15	2805043-177	Передняя пластина
15	2805046-177

№	Номер детали	Наименование запчасти
1	2902015-453	Правая передняя рессора
1	2902201-453	Первый лист передней рессоры
1	2902202-453	Второй лист передней рессоры
1	2902203-453	Третий лист передней рессоры
1	2902204-453	Четвертый лист передней рессоры
1	2902206-453	Пятый лист передней рессоры
1	2902207-453	Шестой лист передней рессоры
1	2902208-453	Седьмой лист передней рессоры
1	2902209-453	Восьмой лист передней рессоры
1	2902211-453	Девятый лист передней рессоры
1	2905431-1H	Нижняя опора переднего амортизатора
2	2902136-245	Замок рессоры
3	2902136-324	Замок рессоры
4	2902161-453	Центральный болт
5	CQ34114	Гайка
6	2912171-03	Промежуточная трубка
7	CQ15010115	Болт
8	CQ35010	Гайка
9	2902471-1H	Штифт
10	CQ1611270	Болт
11	CQ34112	Гайка
12	Q40312	Пружинная шайба
13	CQ70001	Масленка
14	2902471-116	Штифт
15	CQ70001	Масленка
16	2902465-1H	Подвесная серьга и втулка передней рессоры в сборе
16	2902466-1H	Подвесная серьга передней рессоры
16	2912121-03	Втулка подвесной серьги передней рессоры
17	2902481-1H	Штифт подвесной серьги передней рессоры
18	2902406-4E	Накладка передней рессоры
19	2902432-40	Подушка передней рессоры
20	2902411-228	Стремянка передней рессоры
21	2902413-03	Гайка
22	2902471-367	Штифт передней рессоры
23	2905010-369	Передний амортизатор
24	CQ34118	Гайка
25	Q403.18	Пружинная шайба
26	2905434-1H	Наружная шайба резиновой втулки
27	2905418-1H	Резиновая втулка переднего амортизатора
28	2905433-1H	Внутренняя шайба резиновой втулки
29	2905417-1H	Штифт переднего амортизатора
30	Q40124	Шайба
31	Q40324	Пружинная шайба
32	CQ34124	Гайка
33	2902020-453	Левая передняя рессора
33	2902201A453	Первый лист передней рессоры
33	2902202A453	Второй лист передней рессоры
33	2902203A453	Третий лист передней рессоры
33	2902204A453	Четвертый лист передней рессоры
33	2902206A453	Пятый лист передней рессоры
33	2902207A453	Шестой лист передней рессоры
33	2902208A453	Седьмой лист передней рессоры
33	2902209A453	Восьмой лист передней рессоры
33	2902211A453	Девятый лист передней рессоры
33	2905431-1H	Нижняя опора переднего амортизатора

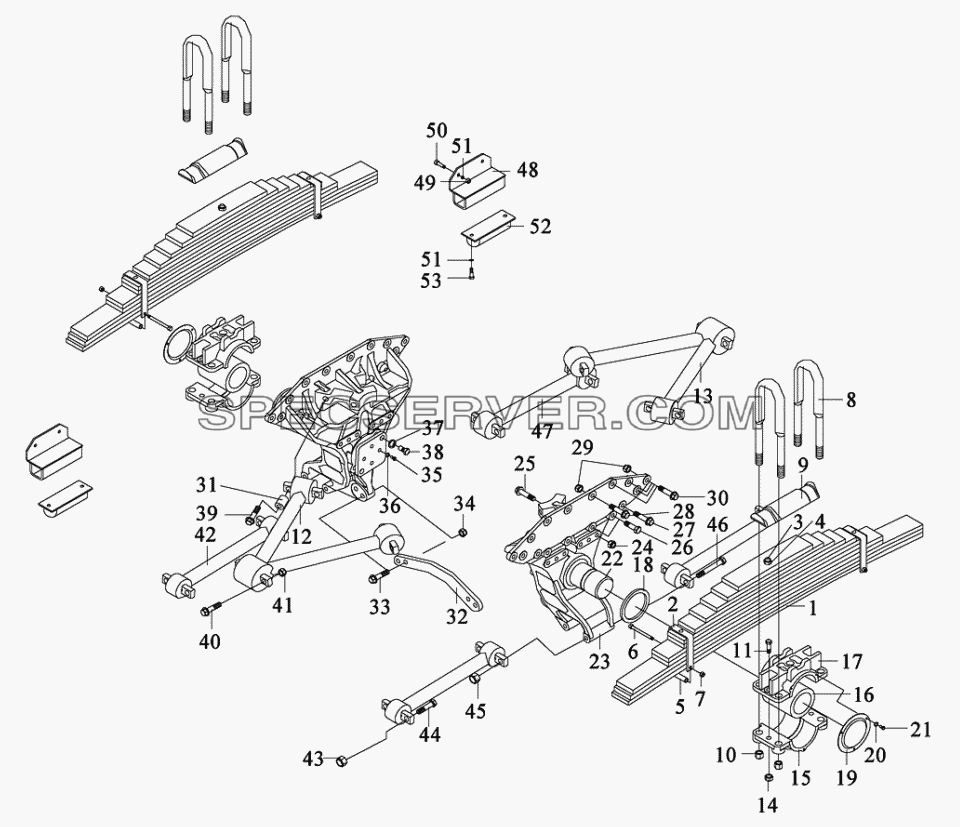

Задняя подвеска для СА-3252 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	2912010-260	Задняя рессора
1	2912201-260	Первый лист задней рессоры
1	2912202-260	Второй лист задней рессоры
1	2912203-260	Первый лист задней рессоры
1	2912204-260	Четвертый лист задней рессоры
1	2912206-260	Пятый лист задней рессоры
1	2912207-260	Шестой лист задней рессоры
1	2912208-260	Седьмой лист задней рессоры
1	2912209-260	Восьмой лист задней рессоры
1	2912211-260	Девятый лист задней рессоры
1	2912212-260	Десятый лист задней рессоры
2	2912131-260	Замок рессоры
3	2912161-260	Центральный болт задней рессоры
4	CQ34116T	Гайка
5	2912171-03	Промежуточная трубка
6	CQ15010115	Болт
7	CQ35010	Гайка
8	2912411-260	Стремянка
9	2912406-242	Накладка
10	2912413-260	Гайка крепления стремянки
11	Q18520120T	Болт
12	2919005-260	Передняя верхняя реактивная тяга с резиновой втулкой в сборе
13	2919015-260	Задняя нижняя реактивная тяга с резиновой втулкой в сборе
14	T32720TF2	Гайка
15	2918046A260	Нижняя крышка
16	2918042-242	Втулка
17	2918041A260	Верхняя крышка
18	2918017-242	Шайба
19	2918072-242	Шайба
20	Q40308	Пружинная шайба
21	CQ1500816	Болт
22	2918011-242	Ось балансирной подвески
22	2918013-242	Крепежная пластина оси балансирной подвески
22	2918020-242	Ось балансирной подвески и крепежная пластина
23	2918015-260	Кронштейн балансной подвески в сборе
23	2918016-260	Кронштейн балансирной подвески
24	T32720TF2	Гайка
25	2918516-260	Болт
26	CQ1511845TS	Болт
27	Q1851855T	Болт
28	2918512-242	Болт
29	T32718TF2	Гайка
30	2918511-242	Болт
31	2919519-260	Прокладка наконечника реактивной тяги
32	2919172A260	Кронштейн
33	2905521-20A	Болт
34	T32720TF2	Гайка
35	CQ1511640T	Болт
36	Q40316	Пружинная шайба
37	CQ1512445T	Болт
38	Q40324	Пружинная шайба
39	CQ15122100T	Болт
40	2919511-242	Болт
41	T32724TF2	Гайка
42	2919010-260	Передняя нижняя реактивная тяга с резиновой втулкой в сборе
43	T32724TF2	Гайка
44	CQ1512495T	Болт
45	T32724TF2	Гайка
46	2919161-242	Болт
47	2919020-260	Задняя нижняя реактивная тяга с резиновой втулкой в сборе
48	2912435-242	Фиксирующий кронштейн
48	2912437-242	Фиксирующая пластина
48	2912455-242	Фиксирующий кронштейн и гайка
49	Q34012T	Гайка
50	CQ1501245T	Болт
51	Q40312	Пружинная шайба
52	2912434-242	Отбойник задней рессоры
53	CQ1501230T	Болт

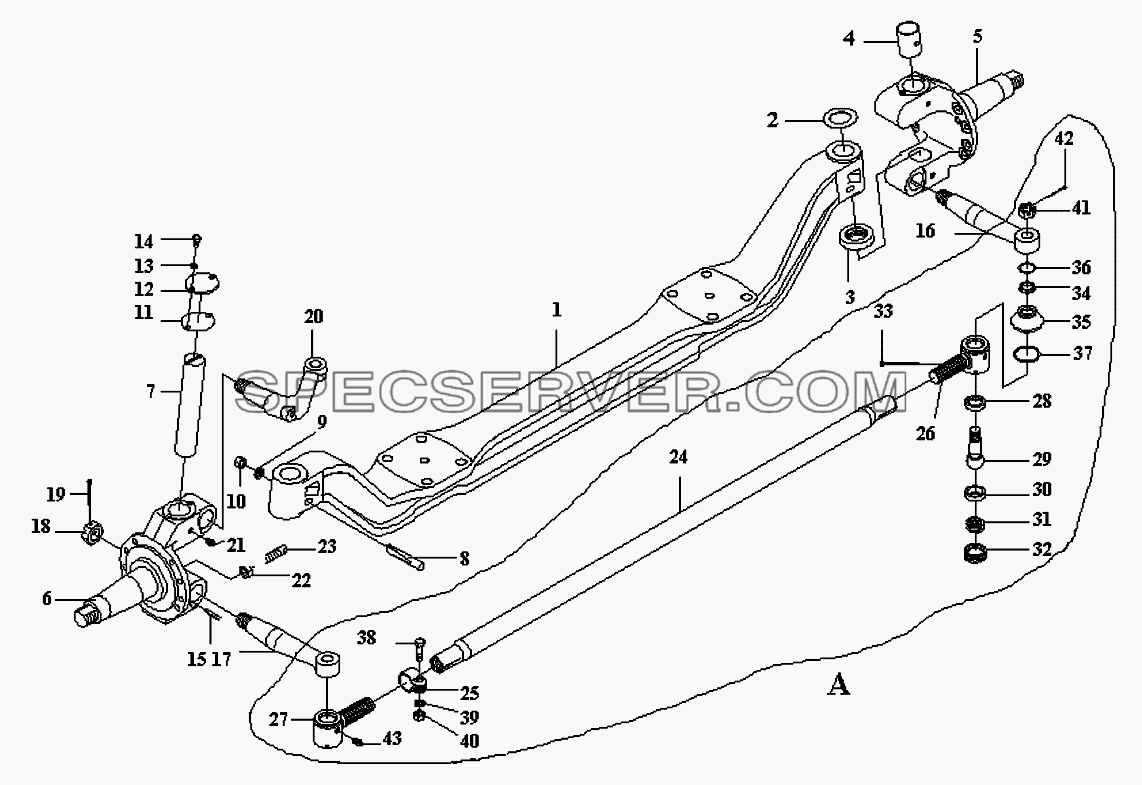

Передняя ось для СА-3252 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	3000010-448	Передняя ось в сборе
1	3001011-242	Передняя ось
2	3001041-4E	Шайба поворотного кулака передней оси
2	3001042-4E	Шайба поворотного кулака передней оси
2	3001043-4E	Шайба поворотного кулака передней оси
2	3001049-4E	Шайба поворотного кулака передней оси
3	329910A-1	Упорный подшипник поворотного кулака
4	3001026-4E	Втулка поворотного кулака
5	3001020B1H	Правый поворотный кулак и втулка
5	3001022B1H	Правый поворотный кулак
6	3001015B1H	Левый поворотный кулак и втулка
6	3001021B1H	Левый поворотный кулак
7	3001044-4E	Шкворень поворотного кулака
8	3001046-4E	Штифт
9	Q40314	Пружинная шайба
10	CQ34014	Гайка
11	3001048-4E	Прокладка
12	3001047-4E	Накладка
13	Q40308	Пружинная шайба
14	CQ1500814	Болт
15	Q5510832	Шпонка
16	3001032-174	Правый рычаг поворотного кулака
17	3001031-174	Левый рычаг поворотного кулака
18	CQ38736	Гайка
19	Q5006070	Штифт
20	3001034A1H	Верхний рычаг поворотного кулака
21	CQ70001	Масленка
22	CQ34116	Гайка
23	3001036-4E	Стопор
24	3003050-174	Поперечная рулевая тяга в сборе
24	3003054-174	Поперечная рулевая тяга
25	3003056-1H	Хомут рулевой тяги
26	3003060-1H	Правый наконечник поперечной рулевой тяги в сборе
26	3003062-1H	Правый наконечник поперечной рулевой тяги
27	3003055-1H	Левый наконечник поперечной рулевой тяги в сборе
27	3003061-1H	Левый наконечник поперечной рулевой тяги
28	3003067-1H	Верхняя шаровая чашка рулевой тяги
29	3003032-1H	Шаровой палец
30	3003066-1H	Нижняя шаровая чашка рулевой тяги
31	3003068-01	Пружина
32	3003069-1H	Пробка
33	Q5005080	Шплинт
34	3003074-4E	Стопорная втулка
35	3003071-1H	Уплотнительный чехол
36	3003077-4E	Верхняя пружина
37	3003076-4E	Нижняя пружина
38	CQ1501460	Болт
39	Q40314	Пружинная шайба
40	CQ34014	Гайка
41	CQ38722	Гайка
42	Q5005045	Шплинт
43	CQ70001	Масленка

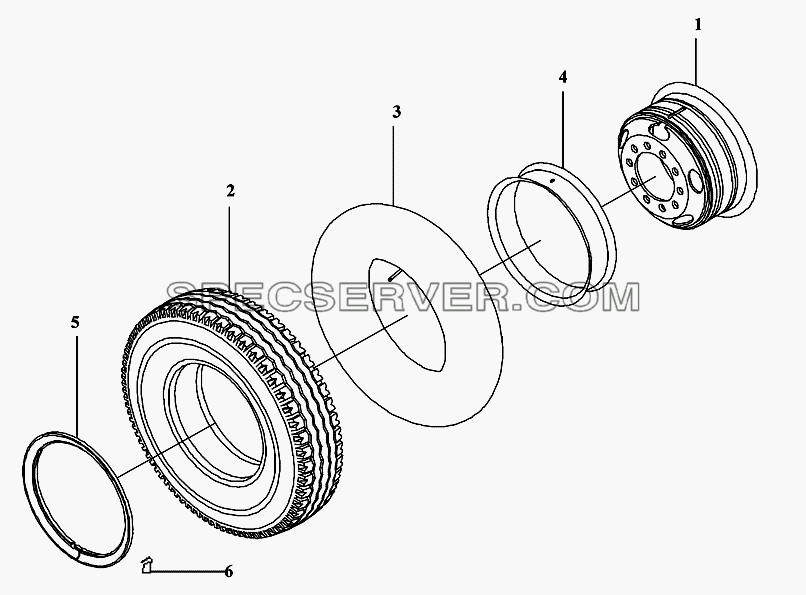

Колесо для СА-3252 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	3101010A174	Колесо в сборе
1	3101015-174	Корпус
2		Шпилька М6х16
3	3106010-316	Камера
4		Шпилька М6х16
5	3101027-174	Накладка колеса
6	3101050-174	Балансировочный груз колес
6	3101055-174	Балансировочный груз колес
6	3101060-174	Балансировочный груз колес
6	3101065-174	Балансировочный груз колес
6	3101070-174	Балансировочный груз колес

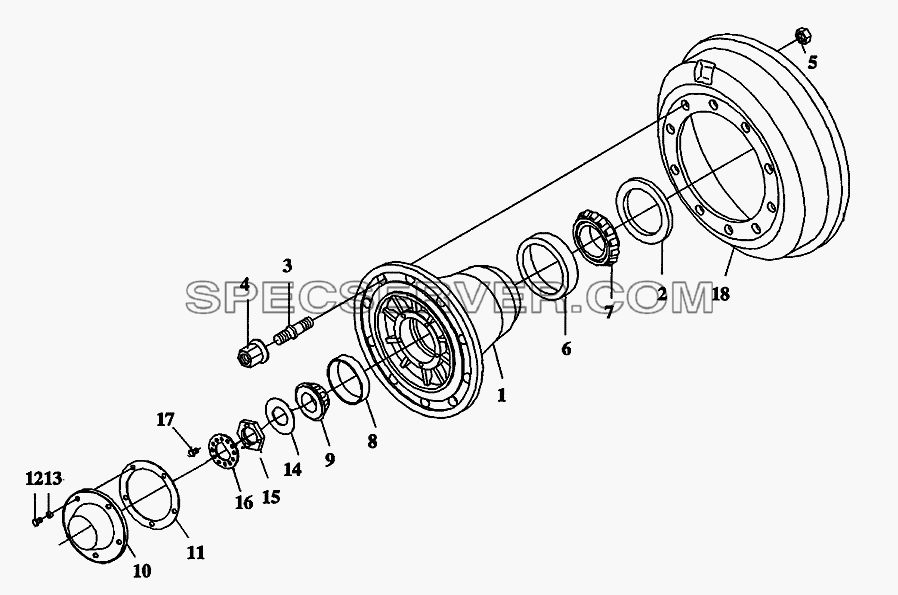

Ступица переднего колеса и тормозной барабан для СА-3252 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	3103010B1H	Ступица переднего колеса в сборе
1	3103011B1H	Ступица переднего колеса
2	3103045-4E	Сальник
3	3103051-4EB1	Шпилька
4	3103070-4E	Гайка
5	CQ36120T	Гайка
6	30314B-1	Наружное кольцо
7	30311	Подшипник
7	30314B	Внутренний подшипник ступицы переднего колеса
7	30314B-2	Подшипник
8	30311-1	Наружное кольцо
9	30311-2	Подшипник
10	3103066-4E	Крышка ступицы переднего колеса
11	3103067-4EA1	Уплотнительная прокладка
12	CQ1500816	Болт
13	Q40308	Пружинная шайба
14	3001063-A0S	Кольцо подшипника
15	3001061-367	Регулировочная гайка
16	3001064-A0S	Шайба
17	3001066-A0S	Винт
18	3501571-4E	Передний тормозной барабан

содержание .. 19 20 21 22 ..

Рама для СА-3252 (список запасных частей)

Передняя подвеска для СА-3252 (список запасных частей)

Задняя подвеска для СА-3252 (список запасных частей)

Передняя ось для СА-3252 (список запасных частей)

Колесо для СА-3252 (список запасных частей)

Ступица переднего колеса и тормозной барабан для СА-3252 (список запасных частей)
