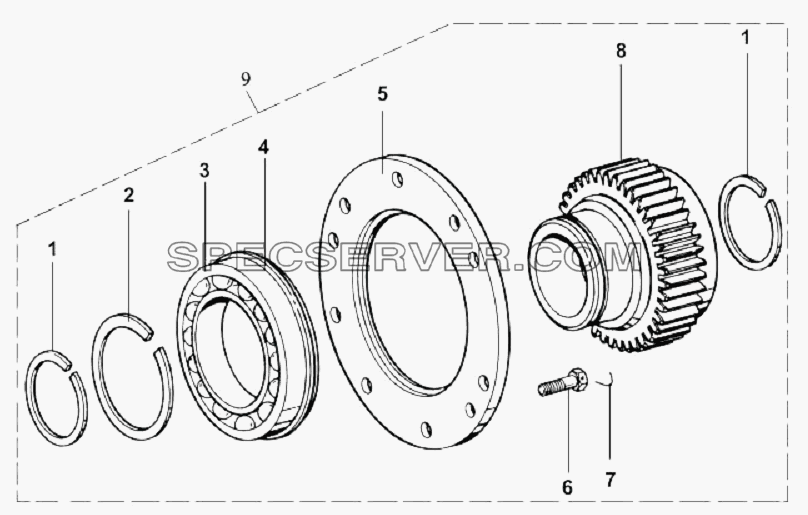

№		Номер детали	Наименование запчасти
1		16763	Стопорное кольцо
2		16628	Стопорное кольцо
3		50118E	Однорядный центростремительный шариковый подшипник со стопорным желобом
4		C01019	Стопорное кольцо
5		16138	Установочный лимб подшипника
6		C09032	Maлeньkий бoлт c дыpчaтoй гoлoвkoй M10x22
7		1819	Проволока
8		18869	Приводная шестерня делителя
9		A-C09002	Приводная шестерня вспомогательной коробки

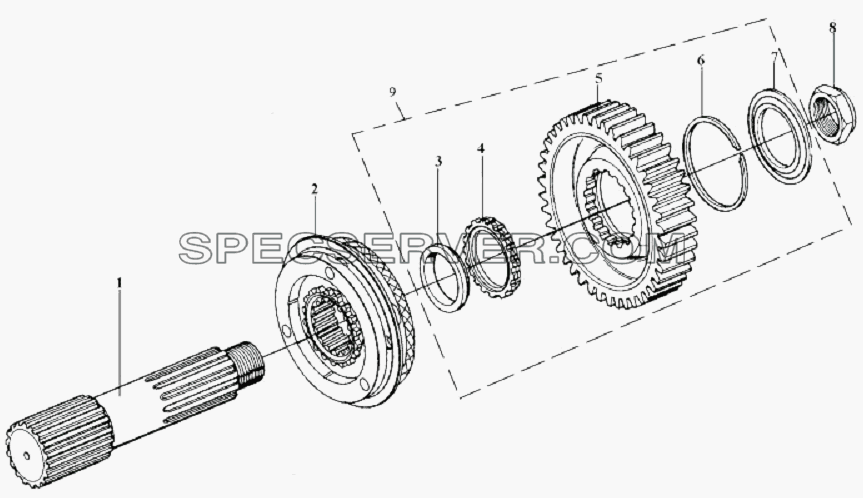

Ведущий вал вспомогательной коробки для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		F99882	Главный вал делителя
2		A-5065	Синхронизатор А - С09005
3		14332	Шайба
4		14331	Прокладка
5		19726	Шестерня
6		14327	Стопорное кольцо
7		19466	Шайба
8		F96006	Гайка
9		A-C09007	Ведущий вал вспомогательной коробки

Левая, правая средние оси вспомогательной коробки для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		42307E	Короткий цилиндровый подшипник качания
2		A-C09019	Напайка средней оси вспомогательной коробки
3		A-5119	Напайка средней оси вспомогательной коробки
4		192310E	Короткий цилиндровый подшипник качания
5		16723	Стопорное кольцо
6		C01020	Стопорное кольцо
7		17384	Шайба

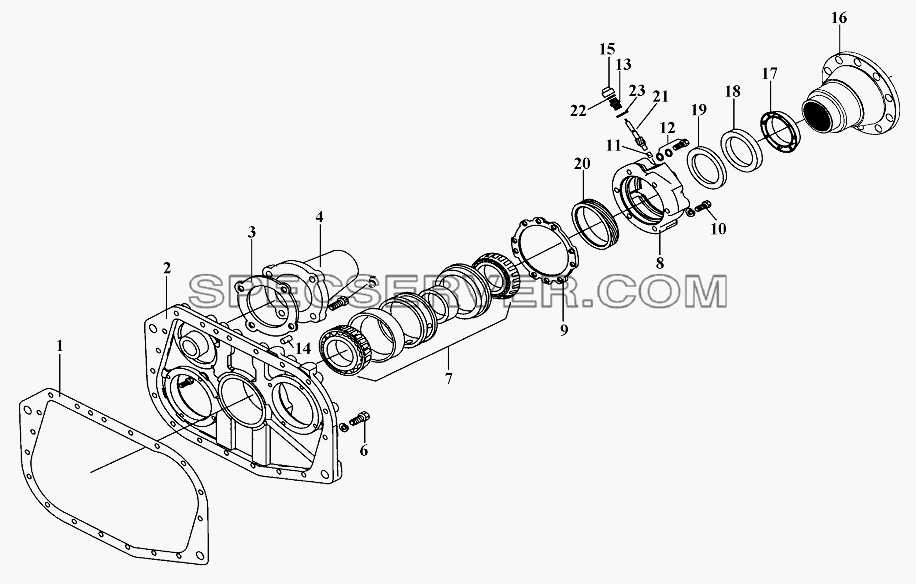

Задняя крышка для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		14335	Прокладка
2		F99975	Кожух
3		17352	Прокладка
4		17376	Крышка
5		A-C09008	Болт в сборе
6		GB21-76	Болт
7		717813	Блок подшипников в сборе
8		F99967	Крышка
9		15532	Прокладка
10		GB21-76	Болт
11		7992	Фиксатор
12		A-C09009	Болт в сборе
13		F91005-1	Датчик спидометра
14		14334	Стопорная шпилька
15		X11412	Чехол спидометра
16		F99900-7	Фланец
17		F96119	Пыльник
18		19109	Сальник
19		C01032	Внутреннее масляное уплотнение задней крыши на вторичном валу
20		LF28-3802033	Шестерня спидометра
21		LF28-3802034	Привод спидометра
22		HG4-333-66	Резиновое уплотнительное кольцо круглого сечения
23		F96005	Прокладка

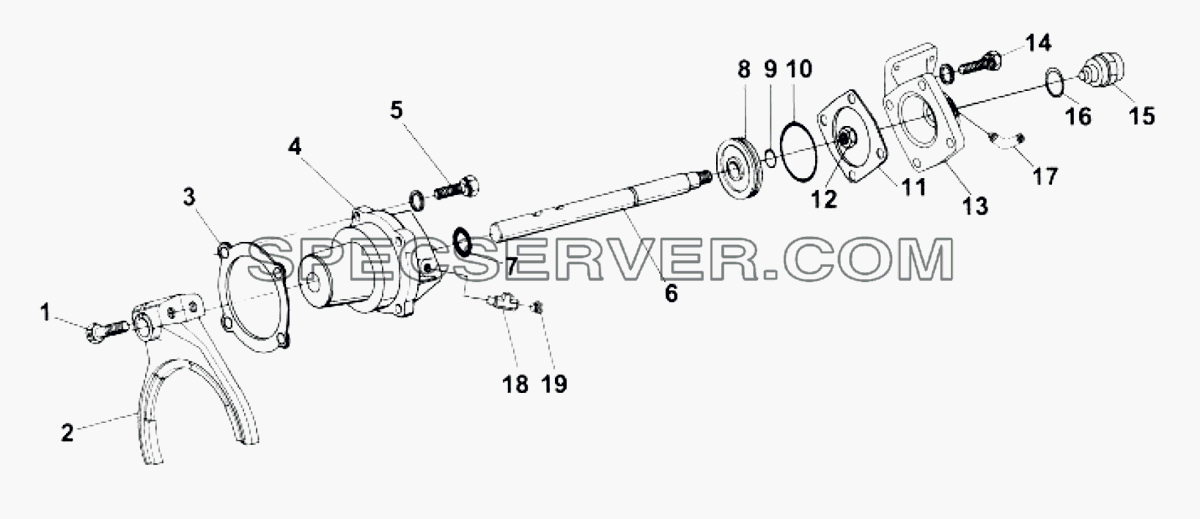

Цилиндр вспомогательной коробки для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB25-76	Болт
2		16775	Вилка
3		14347	Прокладка
4		16778	Цилиндр
5		GB21-76	Болт
6		16993	Вал
7		14765	Резиновое уплотнительное кольцо круглого сечения
8		14341	Поршень
9		14345	Резиновое уплотнительное кольцо круглого сечения
10		14344	Резиновое уплотнительное кольцо круглого сечения
11		14349	Прокладка
12		GB890-80	Гайка
13		F99857	Крышка цилиндра
14		GB21-76	Болт
15		791.0071.0069	Включатель напряжения
16		X11511	Складкая медная шайба
17		12880	Штуцер
18		C03052	Штуцер
19		Q618B01	Резьбовая заглушка

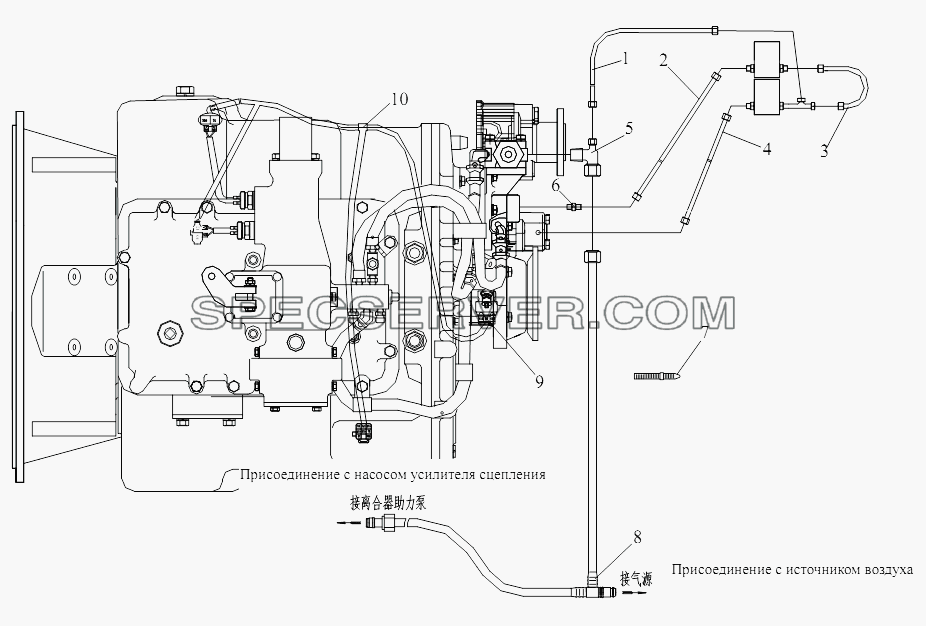

Управляющая магистраль КПП для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1703650-371	Воздушный трубопровод в сборе - Выпускной трубопровод электромагнитного клапана
2		1703630-371	Провода выпускных трубопроводов КПП
3		1703680A369	Boздyшный тpyбoпpoвoд в cбope - Bыпyckнoй тpyбoпpoвoд элekтpoмaгнитнoгo kлaпaнa A
4		1703670A369	Boздyшный тpyбoпpoвoд в cбope – Bыпyckнoй тpyбoпpoвoд элekтpoмaгнитнoгo kлaпaнa B
5		3506274-01B1	Трехходовой штуцер
6		CQ63005	Штуцер
7		T67417246	Пластмассовый хомут
8		1703630-371	Провода выпускных трубопроводов КПП
9		C03054-1	Электронный спидометр в сборе
10		C03051-16	Электропровода КПП в сборе
