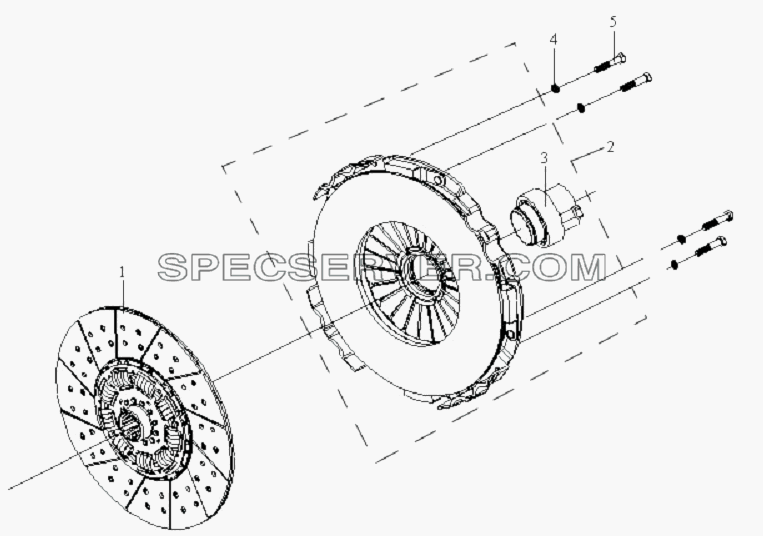

№		Номер детали	Наименование запчасти
1		1601210BA0H	Ведомый диск сцепления в сборе
2		1601310BA0H	Комплект крышки сцепления и разделительного подшипника
3		1601430-A7M	Комплект разделительного подшипника сцепления
4		Q40310	Пружинная шайба
5		CQ1501065T	Шестигранный направляющий болт

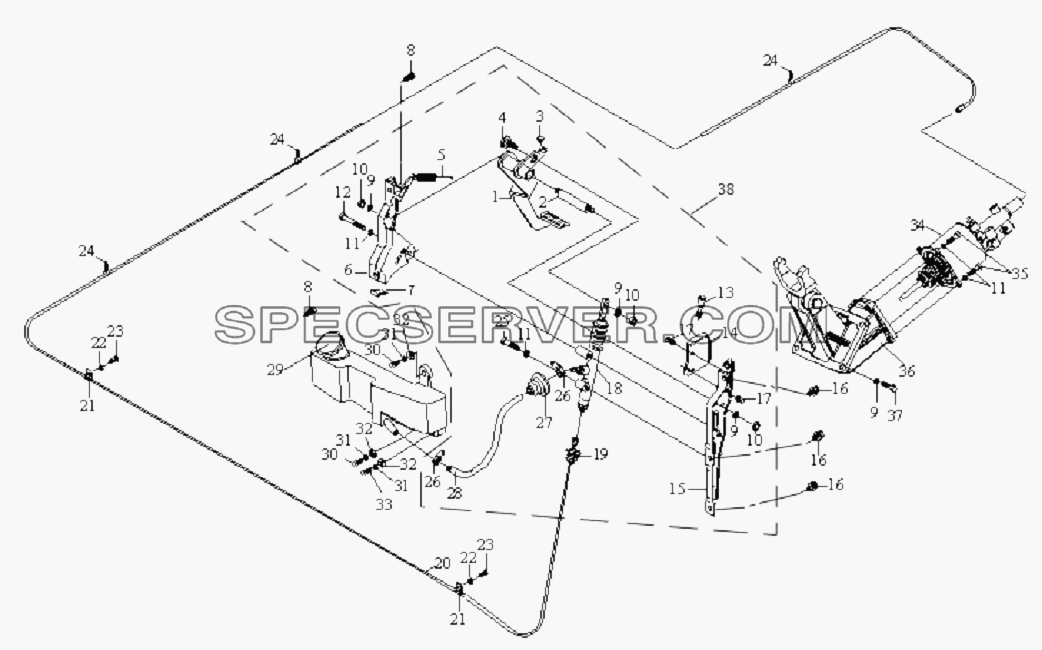

Управляющий механизм сцепления для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1602037-50	Гильза педали сцепления
1		1602015-1H	Педаль и втулка сцепления
2		1602041-50	Вал педали сцепления
3		1602038-50	Верхний ограничитель
4		1602091-50	Винт
5		1602039-1H	Возвратная пружина
6		1602085-50	Правая опора педали сцепления
7		1203027-367	Блок амортизации
8		CQ1421020	Болт
9		Q40312	Пружинная шайба
10		CQ35312	Гайка
11		Q40310	Пружинная шайба
12		CQ1501065	Болт
13		3754030A8E	Переключатель сцепления
14		1602070-240	Деталь левого кронштейна
15		1602045E5H	Стойка педали сцепления в сборе
16		CQ1461020	Болт
17		CQ1420816	Болт
18		1602110-367	Цилиндр сцепления
19		1602097B109	Уплотнительный колпачок
20		1602200A367	Маслопровод сцепления в сборе
21		1602237-263	Зажим трубопровода с резиновым кольцом
22		Q40208	Шайба
23		CQ1500816	Болт
24		T67427946	Пластмассовая бандажная лента
25		CQ1501050	Болт
26		CQ67616	Хомут
27		1602097-367	Штуцер
28		1602096-367	Трубопровод цилиндра
29		1602100-362	Крышка бачка с гидравлической жидкостью
30		CQ1500620	Шестигранный болт
31		Q40306	Пружинная шайба
32		Q40106	Шайба
33		CQ1500625	Болт
34		1602300-367	Сервопривод сцепления в сборе
35		CQ1501030	Болт
36		1602120-B260	Опора вилки выжимного подшипника в сборе
37		CQ1501235	Болт
38		1602010-367	Педаль сцепления в сборе

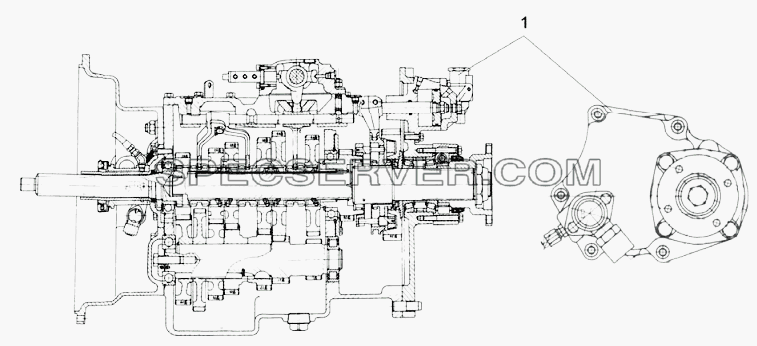

Коробка передач для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		RT-11509C+QH50-G11285	Коробка передач

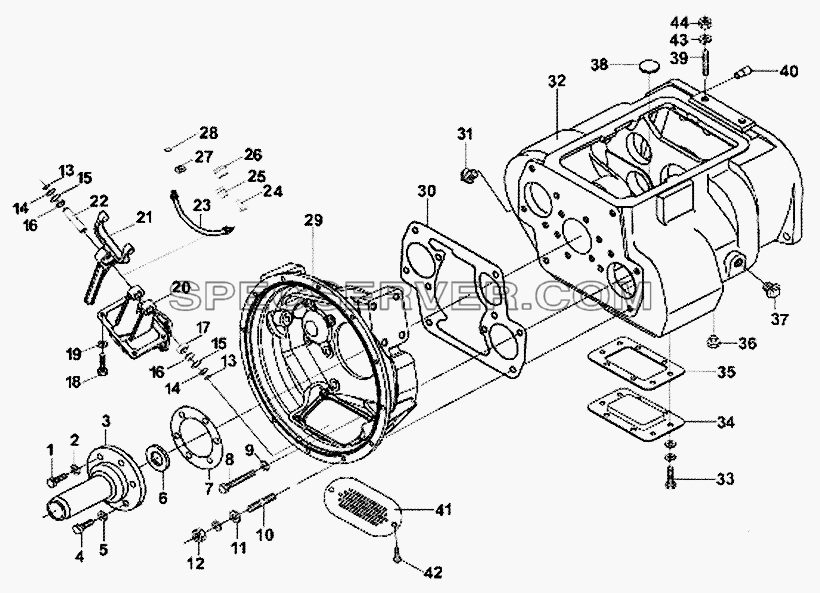

Сцепление и корпус КПП для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1701032	Болт
2		GB93-76	Пружинная шайба
3		JS180-1701040-3	Крышка подшипника первичного вала
4		GB21-76	Болт
5		GB93-76	Пружинная шайба
6		F500A-1802191	Сальник
7		14311	Прокладка крышки подшипника первичного вала
8		GB21-76	Болт
9		GB93-76	Пружинная шайба
10		C01056	Шпилька
11		GB95-76	Шайба
12		GB889-80	Контргайка
13		Q43125	Стопорное кольцо вала
14		JS180-1601029-1	Пыльник
15		Q43042	Стопорное кольцо
16		JS180-1601030-2	Втулка вилки
17		GB304-64UC25	Подшипник
18		Q150B1235	Болт
19		Q43012	Пружинная шайба
20		JS180-1601024-5	Опора вилки сцепления
21		JS180-1601021-4	Вилка сцепления
22		JS180-1601023-3	Ось вилки
23		J75-1601033	Смазочная трубка подшипника
24		J75-1601031	Штуцер
25		J75-1601035	Гнездо масленки
26		J75-1601034	Крышка масленки
27		Q40310	Пружинная шайба
28		Q72310T3	Уплотнительное кольцо
29		15410-17	Картер сцепления
30		20822	Прокладка картера сцепления
31		Q61304	Заглушка
32		18686-7	Корпус коробки передач
33		GB21-76	Болт
34		16596	Прокладка
35		16929	Крышка
36		Q614B06	Заглушка
37		Q614B12	Заглушка
38		14373	Заглушка
39		GB73-76	Болт
40		14334	Стопорная шпилька
41		C04004-6	Крышка ручного отверстия сцепления
42		GB21-76	Болт
43		GB93-76	Пружинная шайба
44		GB6171-86	Гайка

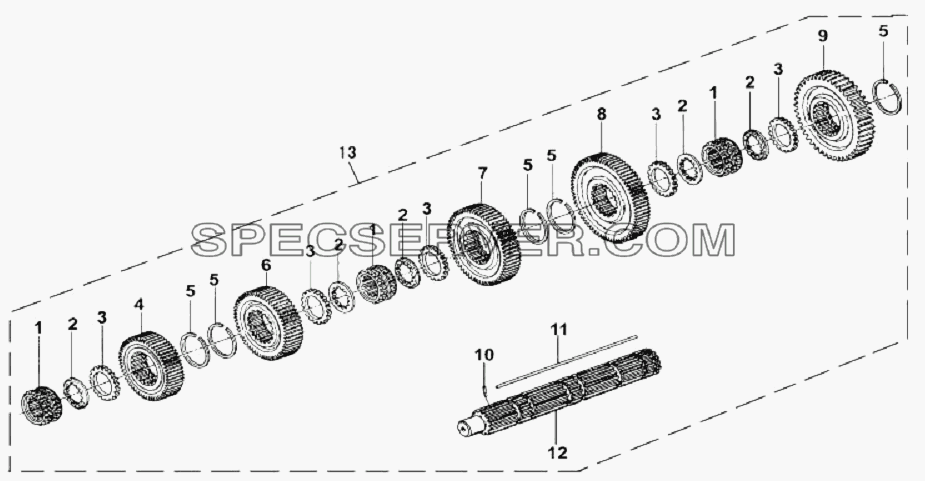

2-ая ось для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		16118	Синхронизатор шестерни
2		18701	Прокладка
3		14749	Промежуточное кольцо
4		16748	Шестерня третьей передачи вторичного вала
5		14750	Стопорное кольцо
6		16750	Шестерня второй передачи вторичного вала
7		16752	Шестерня первой передачи вторичного вала
8		16754	Шестерня пониженной передачи вторичного вала
9		16756	Шестерня передачи заднего хода вторичного вала
10		62504	Пpyжинный цилиндpoвый пaлeц 3x10
11		17109	Шплинт
12		18729	Вторичный вал
13		A-C01003	2-ая ось

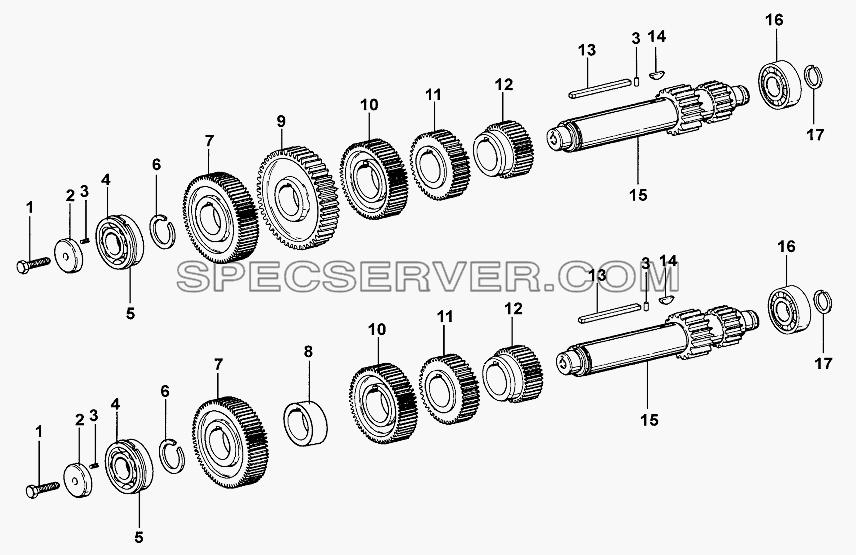

Левая и правая средние оси для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		T115F-1701052	Шестерня ступени разгона скоростей среднего вала
-		T115F-1701056	Приводная шестерня среднего вала
1		GB21-76	Болт
2		19668	Переднее кольцо промежуточного вала
3		GB879-76	Штифт
4		370309Y	Подшипник
5		CO1021	Стопорное кольцо
6		19198	Стопорное кольцо промежуточного вала
7		19552	Приводная шестерня среднего вала
8		CO1025	Втулка перегородки
9		20840	Фрикционное колесо
10		16749	Шестерня третьей передачи промежуточного вала
11		16751	Шестерня второй передачи промежуточного вала
12		16753	Шестерня первой передачи промежуточного вала
13		19673	Шплинт промежуточного вала
14		X-6-E	Полукруглая вкладыша
15		19549	Промежуточный вал
16		102308E	Короткий цилиндровый подшипник качания
17		14317	Стопорное кольцо
