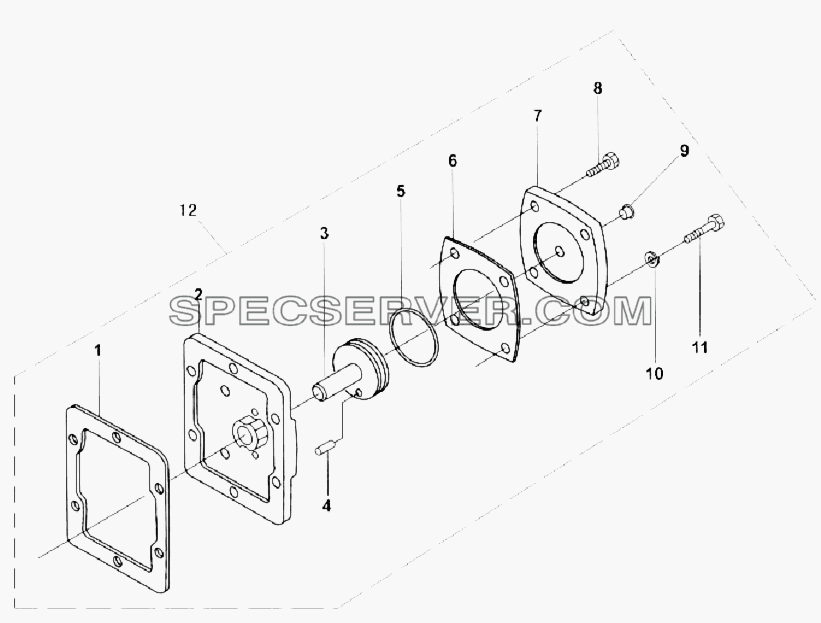

№		Номер детали	Наименование запчасти
1		1684	Прокладка
2		16656	Корпус тормоза промежуточного вала
3		16658	Поршень тормоза промежуточного вала
4		Q5280616	Штифт 6х16
5		16660	О-образное кольцо
6		16661	Прокладка
7		16659	Корпус тормоза промежуточного вала
8		Q150B1032	Болт М10х32
9		54010	Пробка-красный цвет
10		Q40310	Пружинная шайба
11		Q150B1055	Болт с шестигранной головкой
12		A-4046	Тормоз промежуточного вала

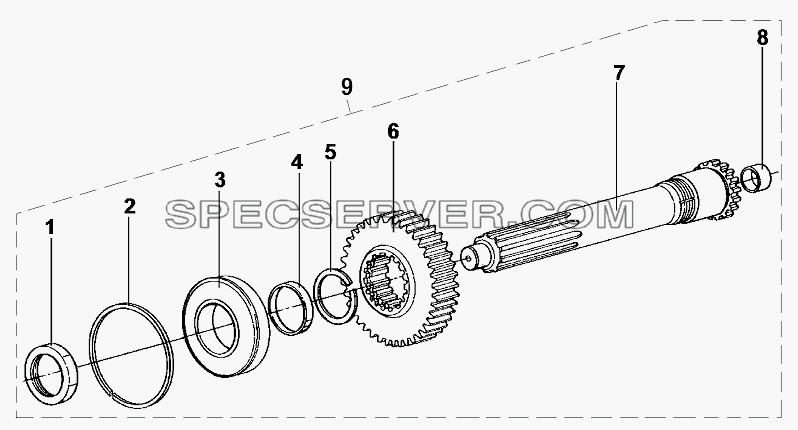

1-ая ось для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		JS180A-1701036	Уплотнительное кольцо
2		CO1020	Стопорное кольцо
3		150212K	Однорядный центростремительный шариковый подшипник
4		16463	Прокладка перегородки шестерни
5		14750	Стопорное кольцо
6		17568	Шестерня
7		JS180A-1701030	Первичный вал
8		16566	Направляющая втулка
9		T115F-1701032	Шестерня 1-ой оси

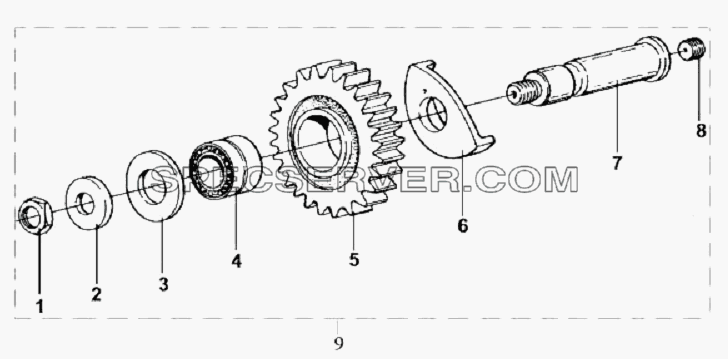

Средняя ось передачи заднего хода для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB890-80	Гайка
2		14283	Шайба
3		14282	Стопорное кольцо
4		14287	Игольчатый подшипник
5		16757	Шестерня промежуточного вала передачи заднего хода
6		16403	Чашеобразная шайба
7		16405	Промежуточный вал передачи заднего хода
8		Q2821212	Kpeпeжный винт c плockoй пoвepxнocтью M12x12
9		A-C01006	Средняя ось передачи заднего хода

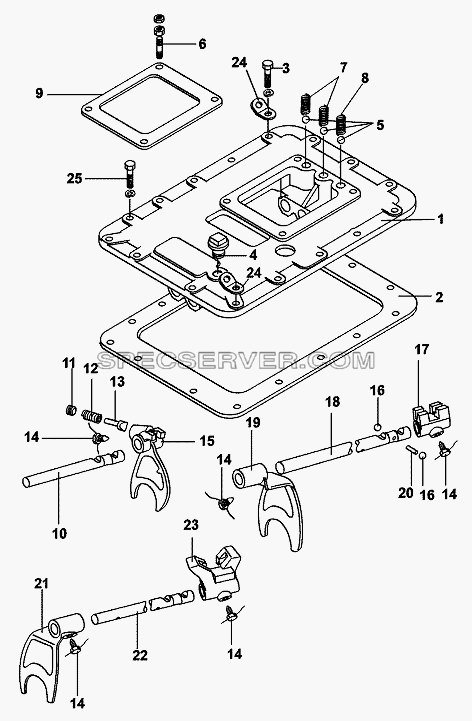

Верхняя крышка для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		F99980	Верхняя крышка
2		14918	Прокладка верхней крышки
3		GB21-76	Болт
4		Q614B10	Резьбовая заглушка
5		X-14-800	Стальной шарик 1/2
6		11066	Шпилька
7		F96085	Пружина
8		F96084	Пружина
9		1642	Прокладка
10		16132	Шток вилки пониженной передачи заднего хода
11		8968	Гайка
12		8774	Пружина замка передачи низкой скорости и заднего хода
13		F99671	Болт
14		3220	Винт
15		F99664	Вилка пониженной передачи заднего хода
16		X-14-1200	Стальной шарик 3/4
17		F99588	Направляющий сухарь 1/2 и 5/6 передач
18		16133	Шток вилки 1/2 и 5/6 передач
19		16135	Вилка 1/2 и 5/6 передач
20		1634	Фиксатор
21		16136	Вилка 3/4 и 7/8 передач
22		18643	Шток вилки 3/4 и 7/8 передач
23		F99589	Направляющий сухарь 3/4 и 7/8 передач
24		20815	Гнутая подъёмная пластина
25		GB21-76	Болт

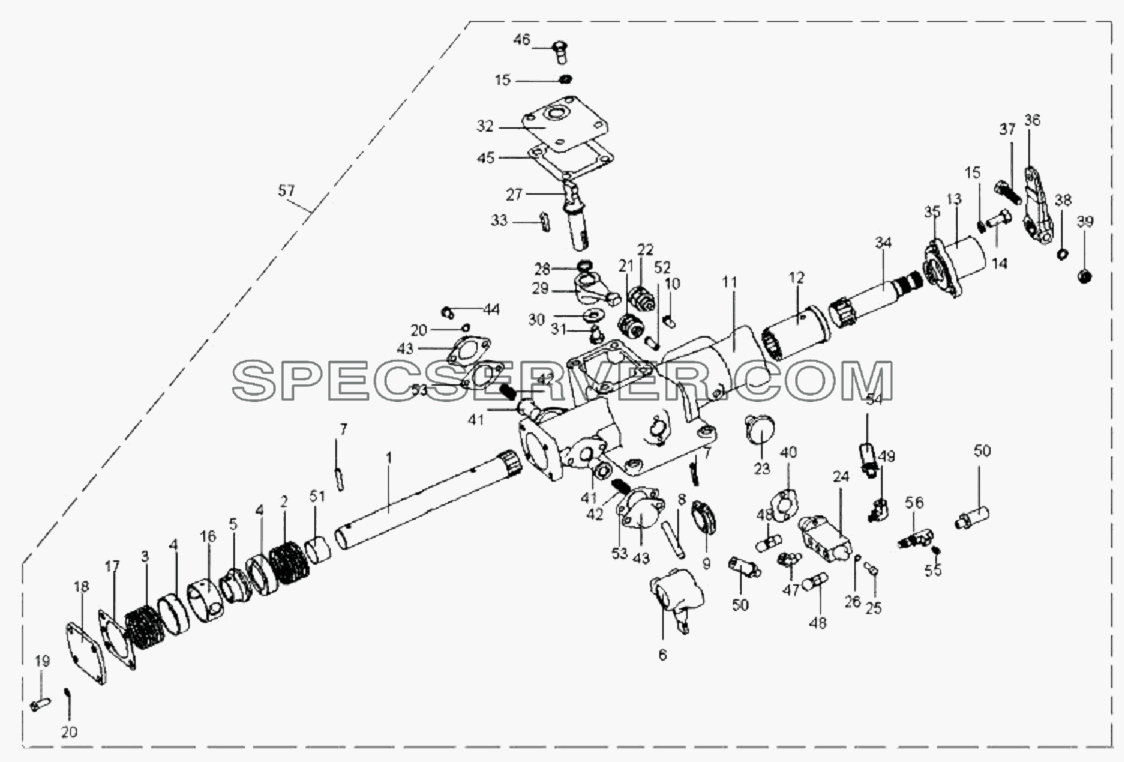

Управляющий механизм для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		F99679-3	Вал
2		F96036-1	Пружина
3		F99983-1	Пружина
4		F99673	Чашка пружины
5		F99675	Втулка разделительная
6		F99585-1	Вилка
7		X11491	Цилиндpoвый пaлeц 6x36.5 GB879 - 86
8		C03030	Цилиндpичeckий штифт 10x50
9		F99681	Блок управления переключателя передачи заднего хода
10		F99702-1	Штифт переключателя нейтрального положения
11		JS100-1702051-3	Картер двойного Н-образного управляющего устройства
12		C03031-1	Втулка шлица
13		C03033-2	Крышка покрышки
14		Q150B1025	Болт
15		Q40310	Пружинная шайба
16		F99674	Втулка разделительная
17		F99672	Прокладка
18		F99666	Торцевая крышка
19		GB5782-86	Болт
20		GB859-87	Пружинная шайба
22		990.12.71.0041	Выключатель давления
23		15276	Вентиляционная пробка
24		F99660	Блок переключения передач
25		GB70-85	Винт
26		GB93-87	Пружинная шайба
27		C03038-1	Отводка для переключения передач
28		HG4-333-66	Резиновое уплотнительное кольцо круглого сечения
29		C03035-1	Соединение выбора ступени
30		C03039-1	Шайба
31		Q170B1016	Болт
32		C03036-11	Крышка окошка
33		Q5510628	Шпонка
34		C03032-3	Соединение переключения передач
35		F91444	Сальник
36		F96035-16	Наружный рычаг переключения передач
37		GB5785-86	Болт
38		GB93-87	Пружинная шайба
39		GB6171-86/M101	Maлeньkий шecтигpaнный бoлт M10x1
40		F91353	Прокладка
41		F99670	Палец
42		F96037-2	Пружина
43		F96141	Крышка нажимной пружины
44		GB5782-86	Болт
45		C03037-1	Прокладка окошка
46		C03040-1	Стопорный болт
47		12880	Штуцер
48		7935	Вентиляционная заглушка
49		12845	Штуцер
50		55518	Воздушная труба
51		F91345	Втулка
52		15899	Штифт переключателя
53		F96140	Прокладка
54		55523	Воздушная трубка
55		Q618B01	Резьбовая заглушка
56		C03052	Штуцер
57		A-C03001-3	Управляющий механизм

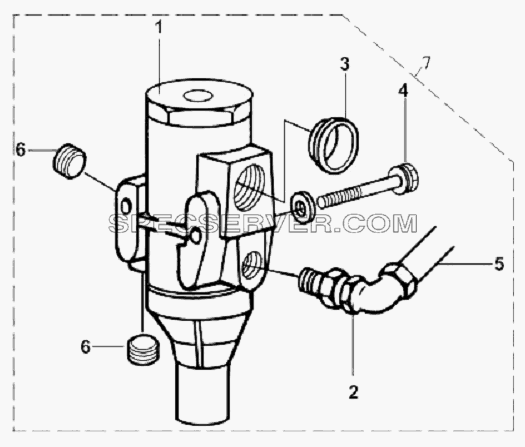

Регулятор воздушного фильтра для СА-3252 (P2K2T1A) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		A-4740	Регулятор воздушного фильтра
2		12845	Штуцер
3		54015	Чашеобразная заглушка
4		GB30-76	Болт
5		55521	Воздуховод
6		Q618B01	Резьбовая заглушка
7		A-C03002	Регулятор воздушного фильтра
