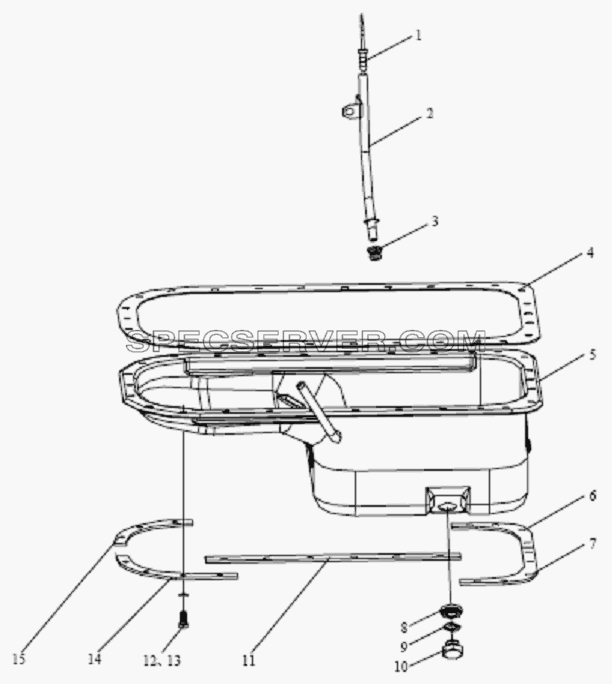

№		Номер детали	Наименование запчасти
1		1002020-300-0000	Масляный щуп
2		1002030A300-0000	Трубка указателя уровня масла в сборе
3		1009071-101-0000	Герметическая покрышка - указатель уровня масла
4		1009031-101-0000	Уплотнительная прокладка поддона картера
5		1009010-541-0010	Поддон картера
6		1009025-001-0000	Задняя левая прокладка картера
7		1009026-001-0000	Задняя правая прокладка картера
8		1009021-001-0000	Цоколь маслосливной заглушки картера
9		Q72320	Уплотнительная шайба
10		1009022-001-0000	Сливная пробка поддона картера
11		1009023-101-0000	Промежуточная прокладка картера
12		Q150B0820	Болт с шестигранной головкой
13		Q40408	Пружинная шайба
14		1009028-001-0000	Передняя правая прокладка картера
15		1009027-001-0000	Передняя левая прокладка картера

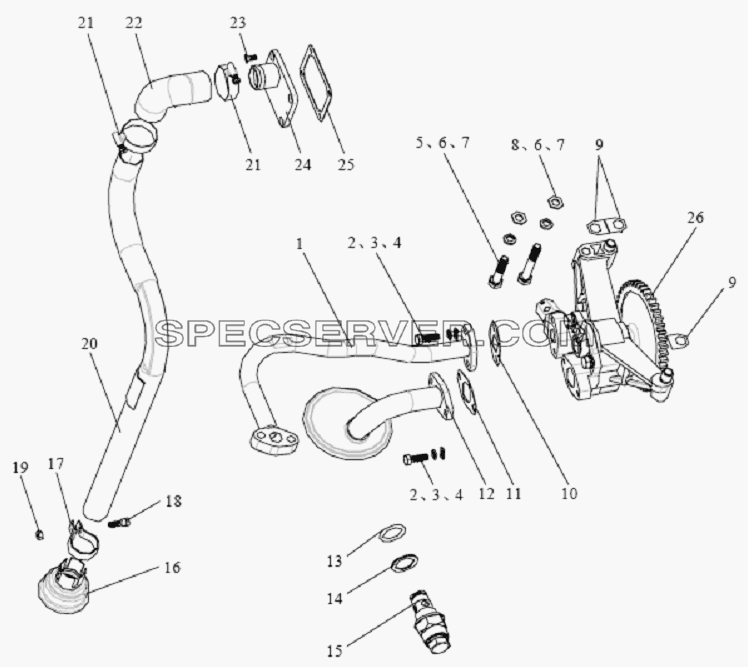

Масляный насос и трубопровод для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1011070-155-0000	Труба выпускного масла в сборе
2		Q150B0825	Болт М8х25
3		Q40308	Пружинная шайба
4		Q40108	Шайба
5		Q150B1050	Бoлт M10x50
6		Q40310	Пружинная шайба
7		Q40110	Шайба
8		Q150B1070	Болт с шестигранной головкой
9		1011056-001-0000	Регулирующая прокладка
10		1010011-001-0000	Уплотнительная прокладка
11		1011069A001-0000	Прокладка
12		1010010A101-0000	Маслосборник в сборе
13		Q17342422	О-образное резиновое
14		Q72327	Уплотнительная шайба
15		1011090-001-0000	Комплекс регулятора давления
16		1014020A101-0000	Фильтр в сборе
17		1014026-101-0000	Хомутик
18		1014027-101-0000	Винт
19		Q340B06	Гайка М6
20		1014030-155-0000	Комплекс воздухопровода
21		Q67645	Хомутик шланга
22		1014037A104-JH1F	Соединительный шланг
23		Q2540614	Винт
24		1014035-101-0000	Накладка
25		1014036-101-0000	Прокладка
26		1011010A300-0000	Масляный насос в сборе

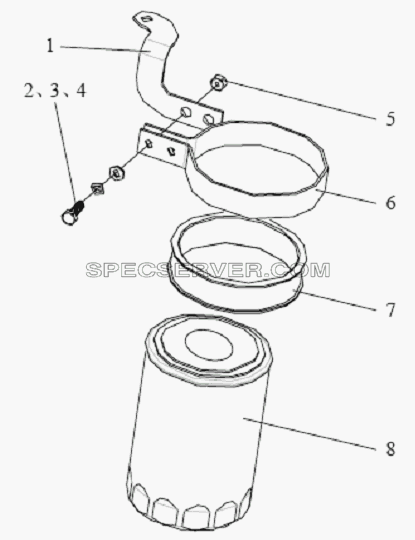

Масляный фильтр для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1012002-541-0000	Верхний кронштейн
2		Q150B0620	Болт М6х20
3		Q40406	Облегченная шайба пружины
4		Q40106	Шайба
5		Q340B06	Гайка М6
6		1012003A101-0000	Нижняя опора
7		1012004-101-0000	Резиновое кольцо
8		1012010-101-0000	Масляный фильтр

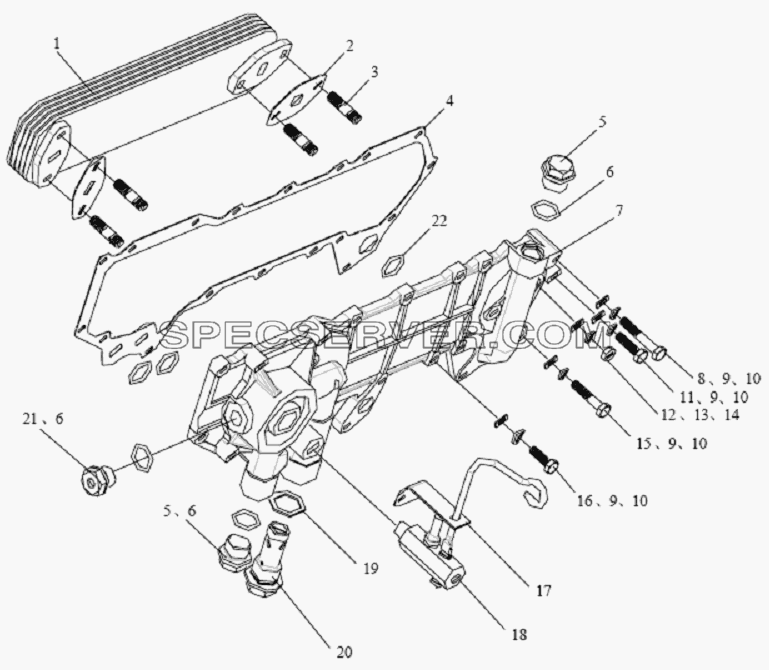

Масляный охладитель для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1013000-152-0000	Компонент масляного охладителя
1		1013010A101-0000	Компонент масляного охладителя
2		1013021-001-0000	Шайба
3		1013014AOOI-0000	Шпилька
4		1013013-105-0000	Прокладка масляного охладителя
5		1013012AOOI-0000	Зaглyшka мaгиcтpaли 22x3.5
6		GBI235-197622x3.5	O-oбpaзнoe yплoтнитeльнoe koльцo 22x3.5
7		1013011-105-0000	Накладка масляного охладителя
8		Q150B0850	Болт с шестигранной головкой
9		Q40308	Пружинная шайба
10		Q40108	Шайба
11		Q150B0830	Болт с шестигранной головкой
12		Q340B10	Гайка М10
13		Q40310	Пружинная шайба
14		Q40010	Маленькая шайба
15		Q150B0840	Болт с шестигранной головкой
16		Q150B0830	Болт с шестигранной головкой
17		1305017-520-0000	Стойка водосливного крана
18		1305010B550-0000	Водосливной кран в сборе
19		Q72327	Уплотнительная шайба
20		1013016A001-0000	Корпус предохранительного клапана масляного охладителя
21		1013023-104-0000	Накладка винтообразного масляного охладителя
22		1013019-101-0000	Уплотнительное кольцо магистрали

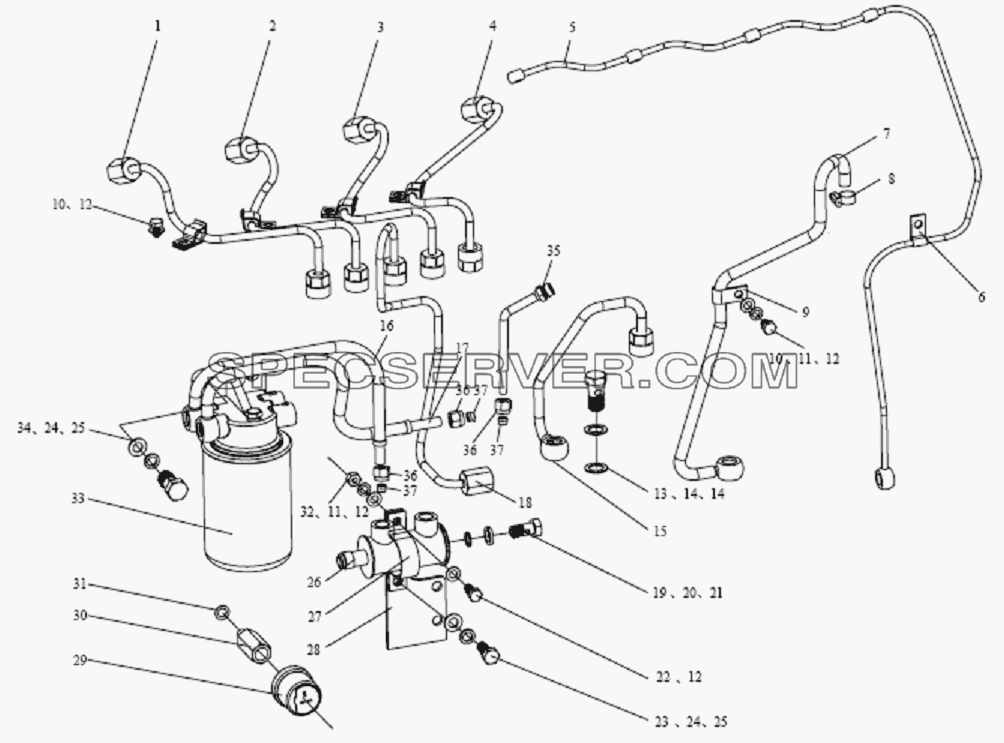

Топливный трубопровод для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1129010A550-0000	Маслопровод высокого давления 1-ого цилиндра в сборе
2		1129015 A550-0000	Маслопровод высокого давления 2-ого цилиндра в сборе
3		1129020A550-0000	Маслопровод высокого давления 3-его цилиндра в сборе
4		1129030A550-0000	Маслопровод высокого давления 4-ого цилиндра в сборе
5		11 04050-550-0000	Обратный маслопровод распылителя в сборе
6		11 04058A550-0000	Крепежная челюсть трубы возврата
7		1129111A550-0000	Обратный маслопровод
8		Q676B16	Хомутик шланга
9		1129118A550-0000	Скоба обратного маслопровода
10		Q150B0812	Болт с шестигранной головкой
11		Q40408	Пружинная шайба
12		Q40108	Шайба
13		Q/XC3451.1-2002	Шapниpный бoлт M14x1.5
14		Q/WC3403-1994	Медная прокладка
15		1129112C550-0000	Обратный маслопровод насоса подачи масла
16		1104030D550-0000	Топливный маслопровод между маслонасосом и дизельным топливным фильтром
17		1104040D550-0000	Топливный маслопровод между дизельным топливным фильтром и маслонасосом
18		1129040B550-0000	Маслопровод высокого давления между насосом и колеей
19		Q/XC3451.1-2002	Шapниpный бoлт M14x1.5
20		Q40112	Пружинная шайба
21		Q/WC3403-1994	Медная прокладка
22		Q150B0820	Болт с шестигранной головкой
23		Q150B1025	Болт
24		Q40310	Пружинная шайба
25		Q40110	Шайба
26		1129120-550-0000	Откачивающий насос с хомутом в сборе
27		1129117-550-0000	Хомутный откачивающий насос в сборе
28		1129116-551-0010	Стойка откачивающего насоса в сборе
29		3602180A607-0000	Датчик давления масла
30		1104067A551-00Ю	Соединение датчика давления масла
31		Q/WC3403-1994	Медная прокладка
32		Q340B08	Гайка М8
33		111701 OA550-0000	Топливный фильтр
34		Q150B1020	Болт с шестигранной головкой
35		1111107A551-4420	Штуцер впускного трубопровода маслонасоса высокого давления
36		Q80110	Гайка штуцера
37		Q80010	Хомут

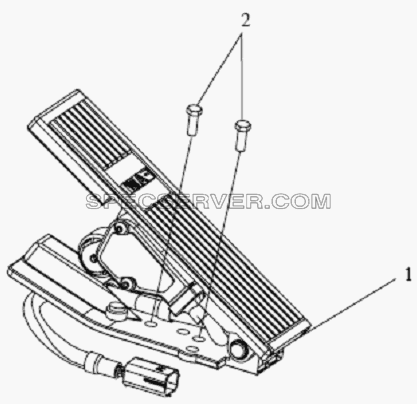

Механизм подачи топлива для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1108010-417	Педаль электронной дроссельной заслонки в сборе
2		CQ1420825	Болт
