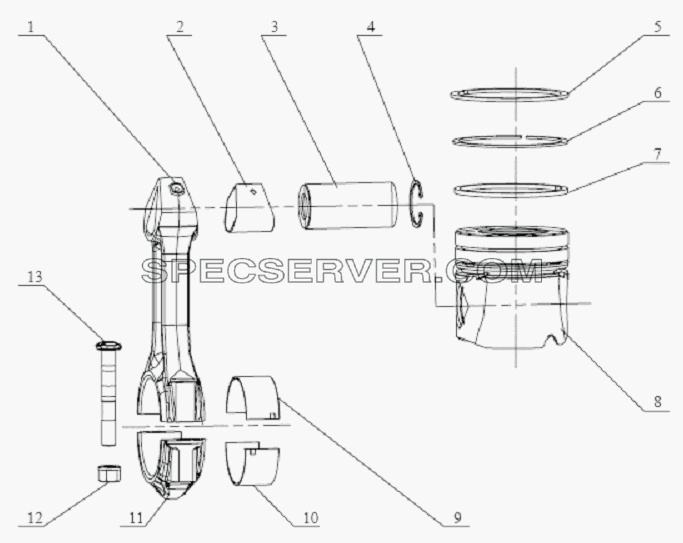

№		Номер детали	Наименование запчасти
-		1004010A470-0000	Растяжка в сборе
1		1004021A470-0000	Блок шатуна
2		1004024C201-0000H	Втулка шатуна
3		1004018A201-0000	Поршневой палец
4		GB/T893.1-1986	Кольцо 42
5		1004012-420-0000A	Первое пневматическое кольцо
6		1004013-420-0000A	Второе пневматическое кольцо
7		1004020-420-0000A	Винтообразная опорная пружина
8		1004011-550-0000B	Поршень
8		1004011-550-0000M	Поршень
9		1004026A470-0000	Верхний вкладыш шатуна
10		1004028-470-0000	Нижний вкладыш шатуна
11		1004022-470-0000	Блок шатуна
12		1004027-29D	Гайка шатуна
13		1004023-470-0000	Болт шатуна

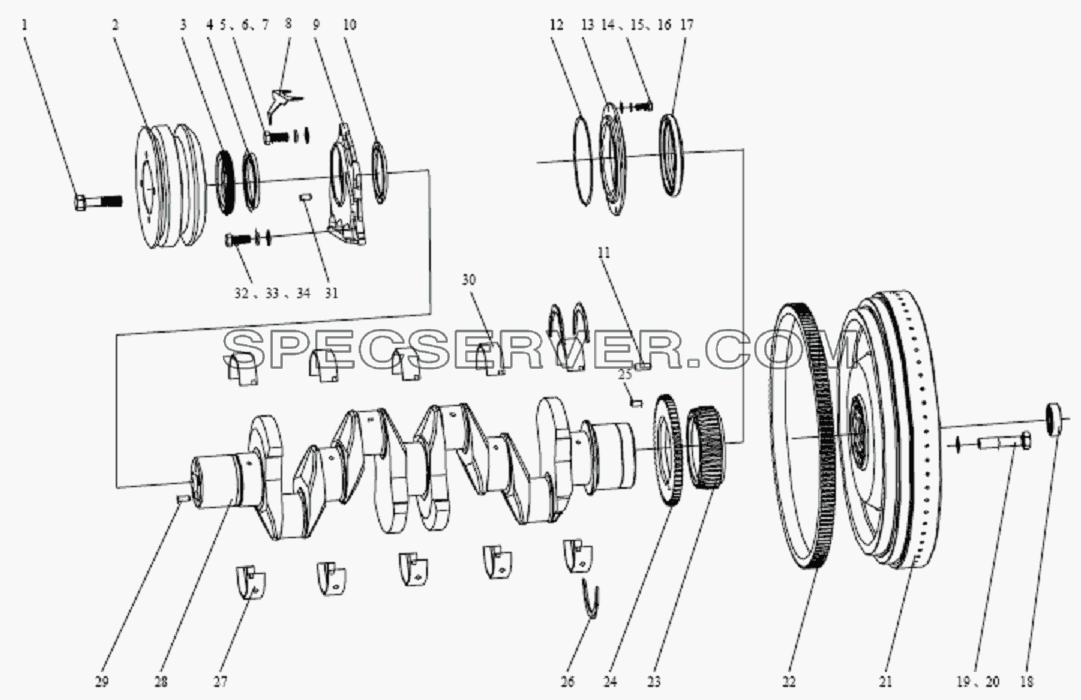

Коленвал и маховик для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		100501 0-550-0000	Компонент коленчатого вала
1		1005197-400-0000	Болт амортизатора
2		1005046-551-0010	Шкив
3		1005050-400-0000	Передний сальник коленчатого вала
4		1005057-400-0000	Отражатель - передний сальник
5		Q150B1230	Болт с шестигранной головкой
6		Q40112	Пружинная шайба
7		Q40312	Пружинная шайба
8		1005086-101-JH50	Стрела
9		1005055-400-0000	Цоколь переднего сальника
10		1005036-400-0000	Отражатель коленчатого вала
11		1005031-001-0000	Фиксирующий штифт - ведущая шестерня
12		Q73431145	О-образное резиновое уплотнительное кольцо
13		1005067-460-0000	Цоколь заднего сальника
14		Q150B0820	Болт с шестигранной головкой
15		Q40108	Шайба
16		Q40308	Пружинная шайба
17		1005060-460-0000	Задний сальник коленчатого вала
18		GB/T276-1994 6205-Z	Шapиkoпoдшипниk 6205 - Z
19		1005123A400-0000	Болт маховика
20		1005124-051-0000	Замковая пластина - Болт маховика
21		1005121A551-0010	Маховик коленчатого вала
22		1005125-002-0010	Зубчатое кольцо
23		1005037-460-0000 AB	Ведущая шестерня - коленвала
24		1005038A460-0000	Приводная шестерня маслонасоса коленчатого вала
25		1005129-201-0000	Фиксирующий штифт - Маховик
26		1005181-001-0000	Упорный подшипник
27		1005172-470-0000	Нижний основной вкладыш подшипника
28		1005014-550-0000	Коленвал
29		GB/T119-1986	Цилиндрический штифт
30		1005171-470-0000	Верхний основной вкладыш подшипника
31		Q5220818	Цилиндрический штифт
32		Q150B1432	Болт с шестигранной головкой
33		Q40114	Шайба
34		Q40314	Пружинная шайба

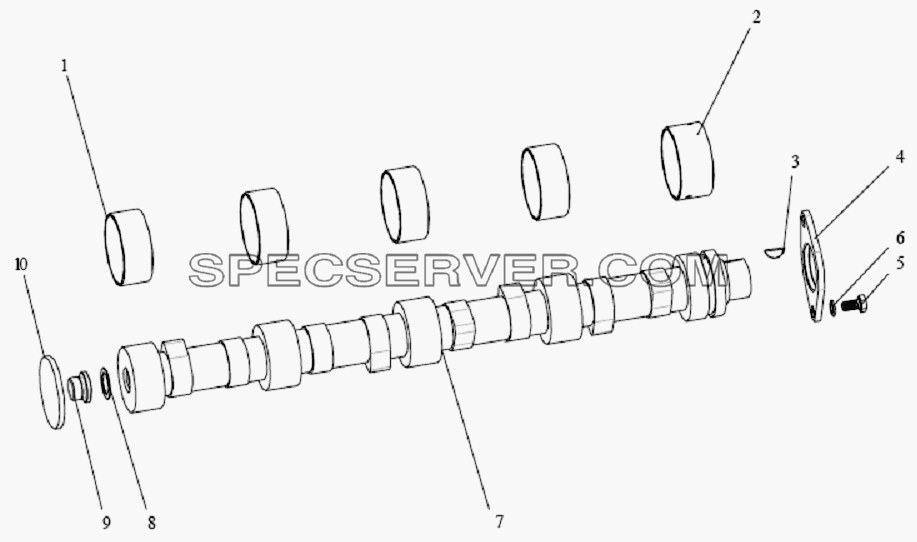

Распредвал для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1006024-001-0000	Задний распредвал
2		1006028A001-0000	Втулка заднего распредвала
3		Q5500519	Полукруглая шпонка
4		1006018-001-0000	Упорное кольцо распредвала
5		Q150B0816	Болт М8х16
6		Q40408	Пружинная шайба
7		1006015-153-0000	Распредвал
7		1006015-153-0000C	Распредвал
8		1006062-001-0000	Болт- пробка распредвала
9		1006061-001-0000	Болт- пробка с внутренней шестигранью
10		1006030A001-0000	Пробка - втулка распредвала

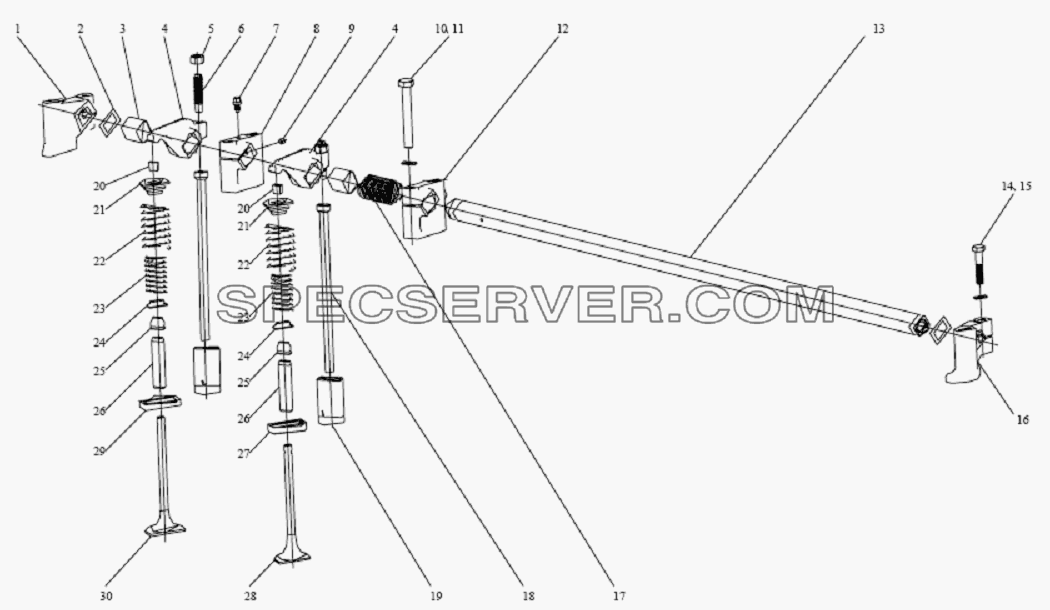

Клапаны для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1007100-400-0000	Качающаяся стрела втулки в сборе
-		1007200-520-0000	Компонент качающейся стрелы
1		1007125-201-0000	Передняя опора оси коромысла
2		1007112-001-0000	Волнистая пружина - ось коромысла
3		1007094-001-0000	Втулка коромысла клапана
4		1007096-400-0000	Коромысло клапана
5		1007098-001-0000	Блокировочная гайка - регулировочный винт зазора коромысла клапана
6		1007097-001-0000	Регулировочный винт - коромысло клапана
7		1007129-201-0000	Фиксирующий винт - Опора оси коромысла
8		1007127-201-0000	Опора оси коромысла
9		Q522066	Цилиндрический штифт
10		Q150B1075	Болт с шестигранной головкой
11		Q40110	Шайба
12		1007126-201-0000	Опора оси коромысла
13		1007090-001-0000	Ось коромысла
14		Q150B0840	Болт с шестигранной головкой
15		Q40108	Шайба
16		1007128-201-0000	Задняя опора оси коромысла
17		1007114-001-0000	Фиксирующая пружина - ось коромысла
18		1007050A001-0000	Толкатель в сборе
19		1007051A001-0000	Толкатель
20		1007028A400-0000	Сухарь замка клапана
21		1007024-400-0000	Кронштейн пружины клапана
22		1007021-013-0000	Внешняя пружина клапана
23		1007022-013-0000	Внутренняя пружина клапана
24		1007026A001-0000	Нижний кронштейн пружины клапана
25		1007035-470-0000	Герметические прокладки направляющей трубы клапана
26		1007032A001-0000	Направляющая труба клапана
27		1007081-400-0000	Кронштейн выпускного клапана
28		1007016A400-0000H	Выпускной клапан
28		1007016A400-0000Q	Выпускной клапан
28		1007016B400-0000C	Выпускной клапан
29		1007082-400-0000	Кронштейн впускного клапана
30		1007011A400-0000H	Впускной клапан
30		1007011A400-0000Q	Впускной клапан
30		1007011B400-0000C	Впускной клапан

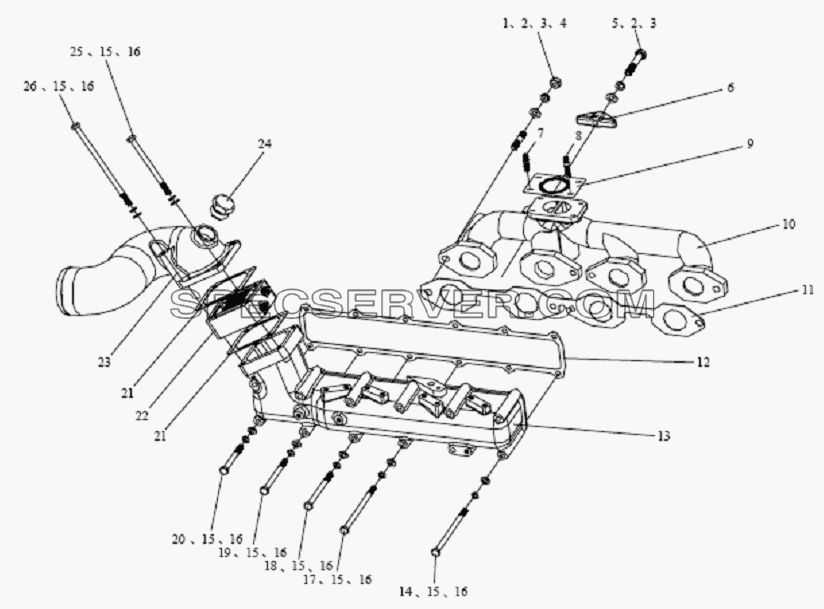

Впускные и выпускные газопроводы для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q340B10	Гайка М10
2		Q40310	Пружинная шайба
3		Q40110	Шайба
4		GB899-1988GM10-10x35	Шпильka GM10 - 10x35
5		Q150B0860	Болт
6		1008058-001-0000	Прессшпан газовыпускного трубопровода
7		1118009-055-0000	Шпилька наддува
8		1008074-300-0000	Шпилька - выпускная промежуточная труба
9		1008072-520-0000	Прокладка - нагнетатель
10		1008042-541-0000	Выпускное ответвление
11		1008045-520-0000	Прокладка выпускной трубы
12		1008017-550-0000	Герметическая пластинка - всасывающая труба
13		1008016C550-0000	Впускное ответвление
14		Q150B08140	Болт с шестигранной головкой
15		Q40308	Пружинная шайба
16		Q40108	Шайба
17		Q150B08140	Болт с шестигранной головкой
18		Q150B08105	Болт с шестигранной головкой
19		Q150B08100	Болт с шестигранной головкой
20		Q150B0880	Болт - пробка с шестигранной головкой
21		1008019-550-0000	Прокладка - всасывающий штуцер
22		3750010-550-0000	Воздухонагреватель
23		1008023A551-0010	Всасывающий штуцер
24		1008027-551-0010	Пробка с шестигранной головкой
25		Q150B0865	Болт М8х65
26		Q150B08165	Болт с шестигранной головкой

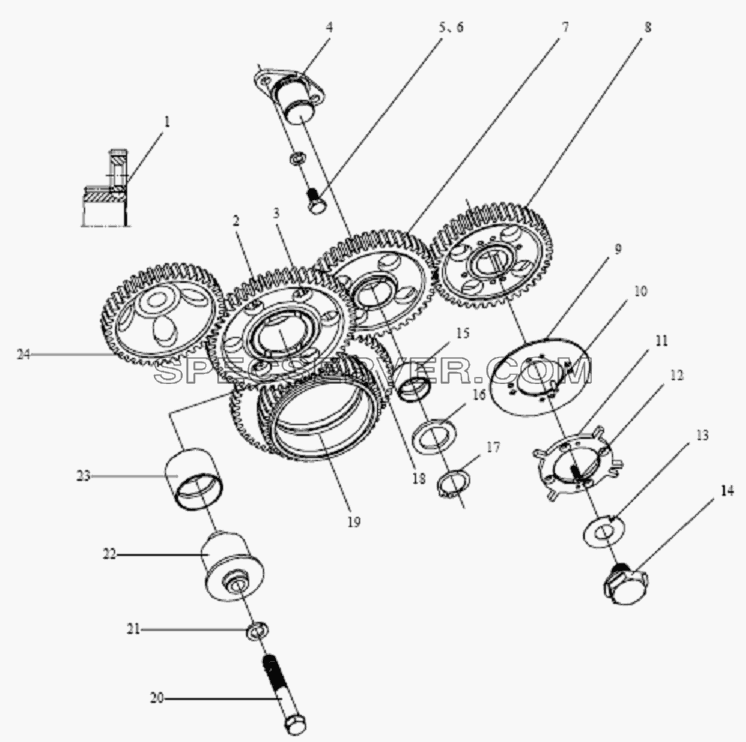

Шестерни двигателя для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1006040-460-0000 AB	Распределительная промежуточная шестерня в сборе
-		1006045-460-0000	Распределительная промежуточная шестерня в сборе
1		1006049-001-0000	Полукруглая клавиша распределительной промежуточной шестерни
2		1006041-460-0000 AB	Ведущая средняя шестерня - Распредвал
3		1006042-460-0000 AB	Ведущая средняя шестерня - Распредвал
4		1006048A001-0000	Ось шестерни
5		Q150B1020	Болт с шестигранной головкой
6		Q40410	Пружинная шайба
7		1006043-460-0000	Ведущая средняя шестерня - Распредвал
8		1006021-550-0000	Ведущая шестерня - Распредвал
9		1006122-550-0000	Перегородка шестерни кулачкового вала
10		Q5210512	Цилиндрический штифт
11		1006121-550-0000	Шестерня датчика кулачкового вала
12		Q2540620	Винт
13		1006022-001-0000	Блокировочная шайба - Ведущая шестерня распредвала
14		1006023-001-0000	Закреплённый винт - Распредвал
15		1006046 A001-0000	Втулка - Ведущая средняя шестерня
16		1006052A001-0000	Шайба - ось шестерни
17		Q43132	Кольцо стопорное
18		1005038A460-0000	Приводная шестерня маслонасоса коленчатого вала
19		1005037-460-0000 AB	Ведущая шестерня - коленвала
20		1006051-460-0000	Вал шестерни крепежного вала
21		Q40414	Пружинная шайба
22		1006047-460-0000	Ось шестерни
23		1006044B201-0000	Втулка - Ведущая средняя шестерня
24		1111216-550-0000AB	Приводная шестерня насоса-распылителя
