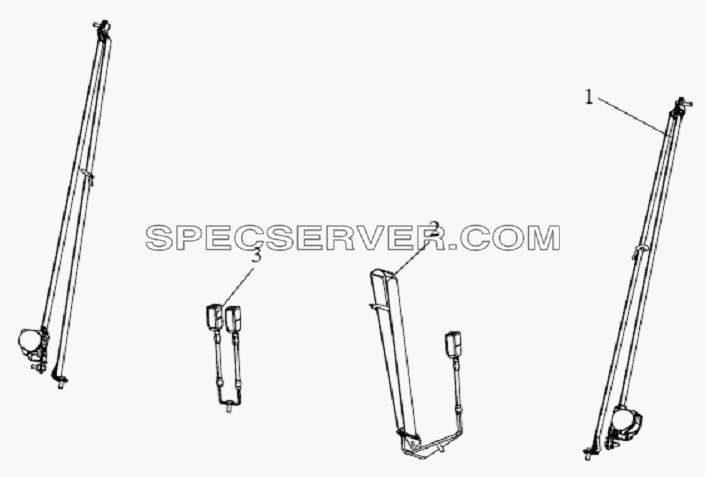

№		Номер детали	Наименование запчасти
1		8212035-240	Наружный боковой безопасный ремень в сборе
2		8212030-A20	Замок - кнопка ремня
3		8212025-240	Левый замок

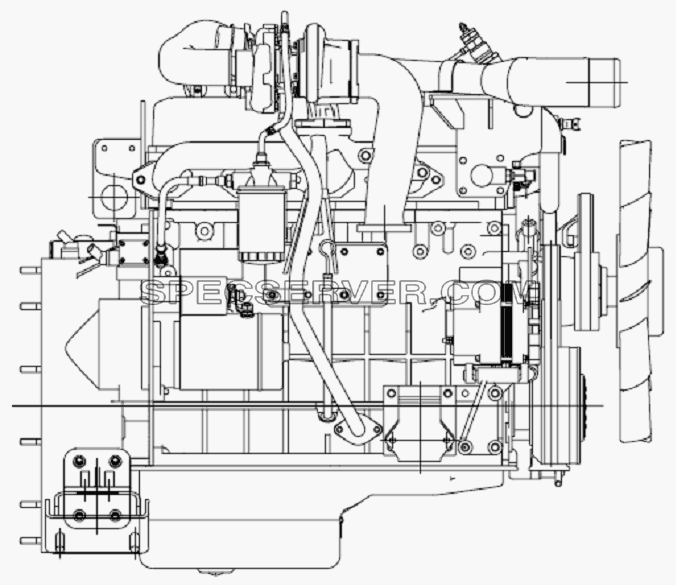

Двигатель (правый) для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1000410A488	Двигатель в сборе

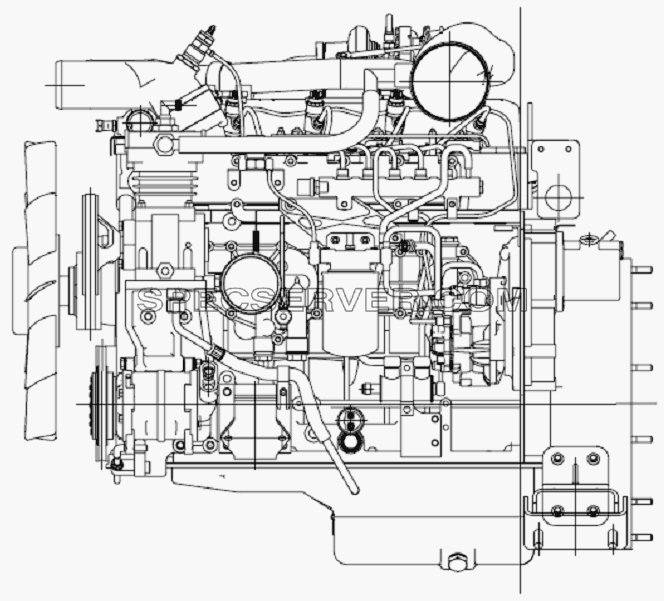

Двигатель (левый) для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1000410A488	Двигатель в сборе

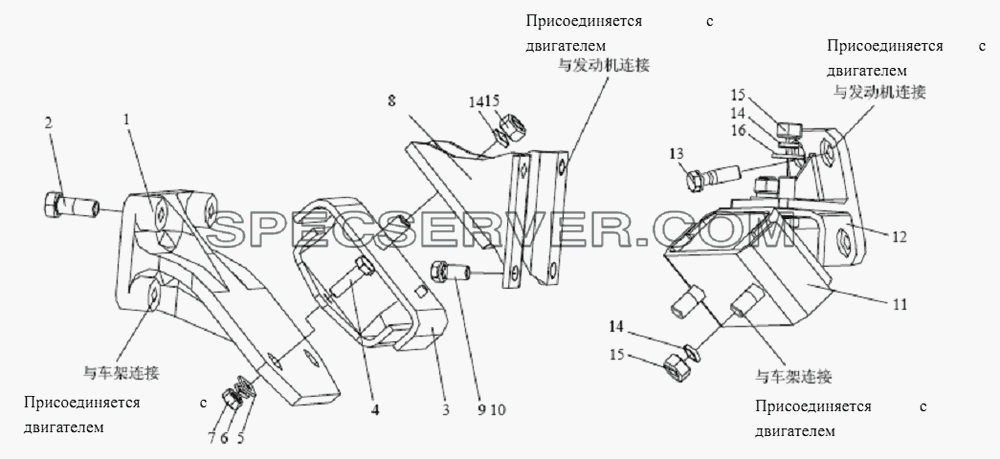

Подвеска двигателя для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1001037-385	Двигатель - передняя опора для подвески
2		CQ1841440	Фланцевый болт с шестигранной головкой
3		1001025-104-0000	Комплекс упругой прокладки передней подвески
4		CQ1601035	Болт с шестигранной головкой
5		Q40110	Шайба
6		Q40310	Пружинная шайба
7		CQ34010	Гайка
8		1001024A001-0000	Опора передней подвески
9		1001013-101-0000	Болт с шестигранной головкой
9		1001014-101-0000	Болт с шестигранной головкой
10		Q40112	Пружинная шайба
10		Q40312	Пружинная шайба
11		1001015-D1	Комплекс упругой прокладки задней подвески
12		1001011-541-0010	Опора задней подвески
13		Q150B1245	Болт с шестигранной головкой
14		Q40314	Пружинная шайба
15		CQ34114	Гайка
16		Q40114	Шайба

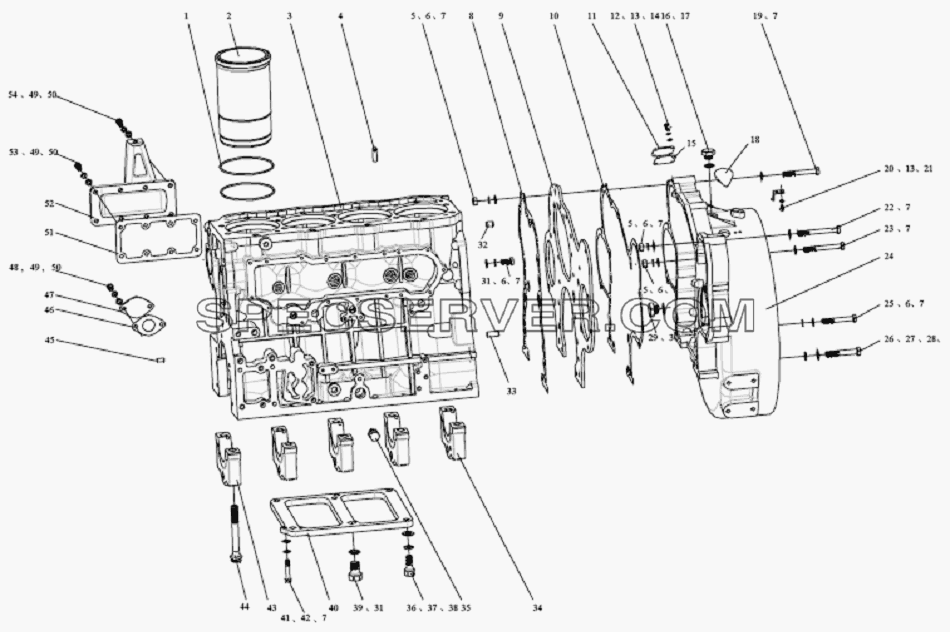

Блок цилиндра для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1002017-001-0000	О-образное резиновое уплотнительное кольцо
2		1002016B400-0000	Цилиндровая гильза
3		1002014B152-0000	Блок цилиндра
4		1002146-201-0000	Фиксирующий штифт головки цилиндра
5		Q340B1O	I-oбpaзнaя шecтигpaннaя гaйka
6		Q40310	Пружинная шайба
7		Q40110	Шайба
8		1002079-201-0000	Прокладка - блок цилиндра
9		1002075-550-0000	Перекрывающая плита крышки камеры шестерни в сборе
10		1002078-550-0000	Прокладка - Перекрывающая плита крышки камеры шестерни
11		1002081-550-0000	Накладка
12		Q150B0612	Болт с шестигранной головкой
13		Q40406	Облегченная шайба пружины
14		Q40106	Шайба
15		1002082-550-0000	Накладка прокладки
16		Q617B18	Заглушка
17		Q72318	Уплотнительная шайба
18		1002068-001-0000	Накладка осмотра корпуса маховика
19		Q150B1080	Бoлт M10x80
20		1002066-002-001 0	Ведущая стрела маховика
21		GB823-1998M6x10	Шуруп с крестообразным желобом в маленькой тарелочной головке М6х10
22		Q150B1095	Болт с шестигранной головкой
23		Q150B1090	Бoлт M10x90
24		1002061B550-0000	Крышки камеры шестерни - корпус маховика
25		Q150B1075	Болт с шестигранной головкой
26		Q150B1275	Болт с шестигранной головкой
27		Q40312	Пружинная шайба
28		Q40112	Пружинная шайба
29		Q617B20	Резьбовая пробка М20х1.5
30		Q72320	Уплотнительная шайба
31		Q150B1022	Болт с шестигранной головкой
32		Q5221218	Цилиндрический штифт
33		Q5221230	Штифт 12x30
34		1005143AOOI-0000	Крышка заднего главного подшипника
35		1002011-001-0000	Подъемный болт
36		1002011-101-0000	Надставка корпуса болта
37		Q40314	Пружинная шайба
38		Q40114	Шайба
39		1002012-101-0000	Болт
40		1002018A101-0000	Подкрепление корпуса
41		1002013 A101-0000	Болт
42		Q40410	Пружинная шайба
43		1005141-001-0000	Крышка главного подшипника
44		1005144-001-0000	Болт основного подшипника
45		Q5220818	Цилиндрический штифт
46		1002098-101-0000	Прокладка
47		1002097-101-0000	Фланцевая перекрывающая плита
48		Q150B0816	Болт М8х16
49		Q40408	Пружинная шайба
50		Q40108	Шайба
51		1002096-101-0000	Уплотнительная прокладка накладки камеры толкателя
52		1002093A3 00-0000	Передняя накладка камеры толкателя
53		Q150B0825	Болт М8х25
54		Q150B0828	Болт с шестигранной головкой

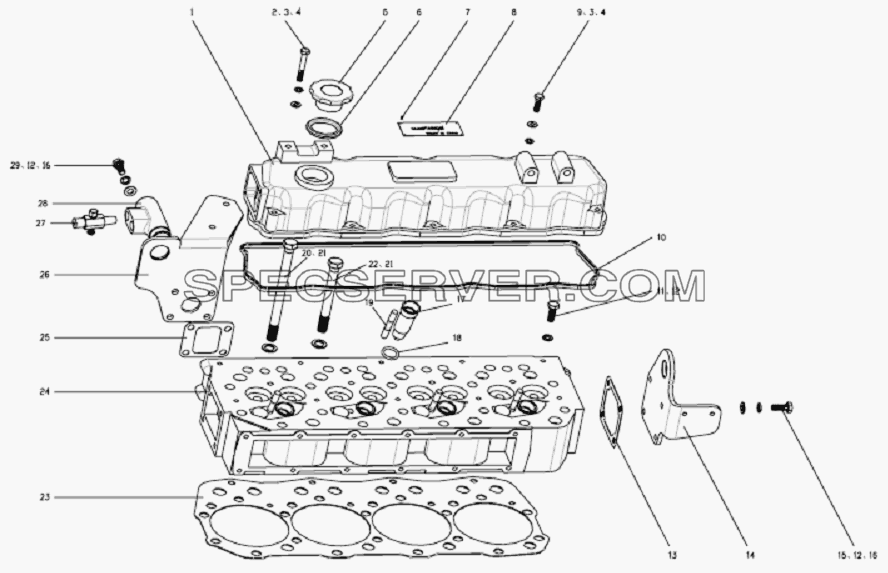

Головка цилиндра для СА-1083 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1 003055A541-0010	Передняя проушина в сборе
1		1003010-550-0000	Головка цилиндра
1		1003031B300-0000	Головка цилиндра
2		Q150B0860	Болт
3		Q40408	Пружинная шайба
4		Q40108	Шайба
5		1003037A101-0000	Чехол крышки
6		1003036A101-0000	Уплотнительное кольцо
7		Q541026	Закрепка таблички
8		1002091-621-0000Y	Бирка
9		Q150B0828	Болт с шестигранной головкой
10		1003032A101-0000	Прокладка - уплотнитель головки цилиндров
11		Q150B1030	Болт с шестигранной головкой
12		Q40310	Пружинная шайба
13		1003058-101-0000	Прокладка - подвесное ушко
14		1003059-300-0000	Заднее подвесное ушко
15		Q150B1025	Болт
16		Q40110	Шайба
17		1003056B470-0000	Медная втулка распылителя
18		GB3452.1-1992	O-oбpaзнoe peзинoвoe yплoтнитeльнoe koльцo 28x1.8
19		1112013-470-0000	Крепежный болт распылителя
20		1003046-001-0000	Болт головки цилиндра
21		1003048-001-0000	Прокладка - Болт головки цилиндра
22		1003047-001-0000	Болт головки цилиндра
23		1003022-300-0000	Прокладка - комплекс цилиндровой прокладки
23		1003022A300-0000S	Прокладка - комплекс цилиндровой прокладки
23		1003022B300-0000S	Прокладка - комплекс цилиндровой прокладки
23		1003022C300-0000S	Прокладка - комплекс цилиндровой прокладки
24		1003011-550-0000	Головка цилиндра
25		1003058-101-0000	Прокладка - подвесное ушко
26		1003057A541-0010	Переднее подвесное ушко
27		1003053-101-0000	Выпускной клапан теплой воды
28		1003054-541-0010	Подставка крана теплой воды
29		Q150B1025	Болт
