Грузовик «Цзефан» серии 1031, 1041/1047. Руководство - часть 7









28








Вентиляция



Первый

переключатель

в

положении

OFF

второй

переключатель  в  требуемом  положении,  третий  переключатель
в  среднем  положении,  четвертый  переключатель  в  любом
положении,  кроме  обдува  стекла,  пятый  переключатель  в
положении  для  открытия  доступа  внешнего  воздуха,  шестой
переключатель в нижнем положении.



Во время остановки автомобиля второй переключатель ставится
в положении рециркуляции.









Обогрев кабины



Первый

переключатель

в

положении

OFF

второй

переключатель  в  требуемом  положении,  третий  переключатель
в  правом  положении,  четвертый  переключатель  в  любом
положении,  кроме  обдува  стекла,  пятый  переключатель  в
положении

внутренней

циркуляции

воздуха,

шестой

переключатель в верхнем положении для подогрева воздуха.



С  помощью  переключателя  3  в  среднем  положении,
переключателя 4 в положении обдува лица и ног, переключателя
5  в  промежуточном  положении  достигается  эффективный
обогрев водителя и ветрового стекла.









Рисунок 46



Рисунок 47







29

Предотвращение запотевания окон



Первый

переключатель

в

положении

OFF

второй

переключатель  в  требуемом  положении,  третий  переключатель
в  среднем  положении,  четвертый  переключатель  в  положении
обдув  стекла,  пятый  переключатель  в  положении  внутренней
циркуляции  воздуха,  шестой  переключатель  в  верхнем
положении.



Для

предотвращения

запотевания

ветрового

стекла

переключатель пять поставить в промежуточное положение.






Рисунок 48








Предотвращение обледенения



Первый

переключатель

в

положении

OFF

второй

переключатель  в  требуемом  положении,  третий  переключатель
в  левом  положении,  четвертый  переключатель  в  положении
обдува  лица,  пятый  переключатель  в  положении  рециркуляции
воздуха, шестой переключатель в нижнем положении.









Рисунок 49










30





Режим сушки из воздуха



Первый переключатель в положении ON, второй переключатель
в  требуемом  положении,  третий  переключатель  в  среднем
положении, четвертый переключатель в положении обдува лица
и ног, пятый переключатель в положении рециркуляции воздуха,
шестой переключатель в верхнем положении.








Рисунок 50

Радиоприемник и магнитола



Радиоприемник

включите радиоприемник, нажмите клавишу выбора диапазона

и настройтесь на нужный диапазон.

поворотом  ручки  настройки  на  частоту  настройтесь  на

требуемую  станцию,  для  приема  стерео  программ  нажмите
кнопку переключения стерео-моно.

с  помощью  ручек  регулирования  громкости,  баланса  и

высоких/низких частот  настройте нужное вам звучание.

если  принимаемый  сигнал  слишком  сильный,  используйте

переключатель  дальняя/ближняя  станция  для  перевода
приемника  в требуемый режим (прием ближней станции).

при  прослушивании  радиотрансляции  нажатием  клавиши

«громкость»  можно  получить  более  богатое  и  насыщенное
звучание.



Рисунок 51








31





Магнитола



включите питание, вставьте компакт кассету в магнитофон.

ручкой  регулирования  громкости  и  баланса  настройте  нужное

качество звучания.

магнитофон  снабжен  устройством  автоматического  реверса,

чтобы не вынимать кассету для смены стороны звучания.



Обратите внимание:



Для  прослушивания  радиопередач  в  стоящем  автомобиле  при
выключенном зажигании поверните ключ зажигания в положение
АСС.



Другое

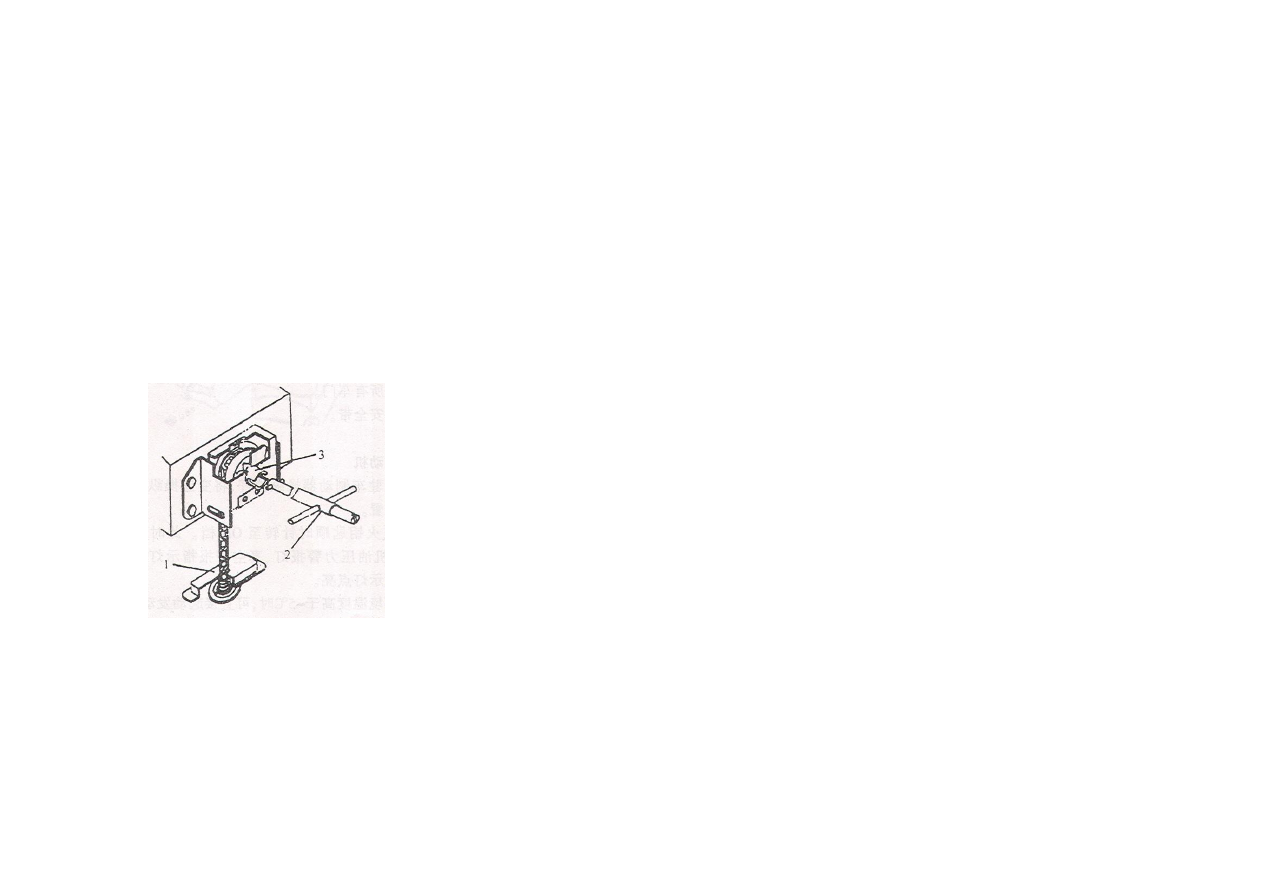

Подъемник запасного колеса



Крепление запасного колеса

кронштейн крепится в середине диска запасного колеса.

взять  из  принадлежностей  рычаг,  поворотом  по  часовой
стрелке  поднять  запасное  колесо  с  помощью  лебедки  и
закрепить его. Момент усилия – 80 N.m



Снятие запасного колеса

поворотом  рычага  против  часовой  стрелки  опустить
запасное колесо.


Рисунок 52

         1

– кронштейн 2 – рычаг 3 – вал
