Запчасти: 1606E-K0902 Стальные трубопроводы системы сцепления для DFL-3250A1-K09-003-01

1606E-K0902 Стальные трубопроводы системы сцепления для DFL-3250A1-K09-003-01 (список запасных частей)

1606E-K0902 Стальные трубопроводы системы сцепления для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 1606039-K0101 Штуцер угловой
2 1606040-K0101 Шланг сцепления передний в сборе
3 1606060-K0200 Шланг сцепления задний в сборе
4 16ZB3-06066 Кронштейн
5 Q150B1030 Болт
6 Q340B10 Гайка
7 Q351B14 Гайка
8 Q40310 Пружинная шайба
9 Q41014 Шайба
Запчасти: 1608A-T0500 Пневмогидроусилитель сцепления для DFL-3250A1-K09-003-01

1608A-T0500 Пневмогидроусилитель сцепления для DFL-3250A1-K09-003-01 (список запасных частей)

1608A-T0500 Пневмогидроусилитель сцепления для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 1608010-T0500 Пневмогидроусилитель сцепления в сборе
2 Q150B0820 Болт
3 Q40308 Пружинная шайба
4 Q40108 Плоская шайба
Запчасти: 1608C-K0902 Подводящий трубопровод пневмогидроусилителя сцепления для DFL-3250A1-K09-003-01

1608C-K0902 Подводящий трубопровод пневмогидроусилителя сцепления для DFL-3250A1-K09-003-01 (список запасных частей)

1608C-K0902 Подводящий трубопровод пневмогидроусилителя сцепления для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Q150B1020 Болт
- Q340B10 Гайка
1 1606066-K0902 Кронштейн
2 1608202-K0902 Трубопровод
3 35Z06A-06127 Угольник
4 Q353B16 Гайка
5 Q41016 Шайба
Запчасти: 1700010-K0900 Коробка передач в сборе для DFL-3250A1-K09-003-01

1700010-K0900 Коробка передач в сборе для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900 Коробка передач в сборе для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 1700010-K0900 Коробка передач со сцеплением в сборе
Запчасти: 1700010-K0900-01 Картер сцепления. Картер коробки передач для DFL-3250A1-K09-003-01

1700010-K0900-01 Картер сцепления. Картер коробки передач для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-01 Картер сцепления. Картер коробки передач для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 Q1701032 Бoлт M10x32
2 GB93-76-10 Шайба пружинная 10
3 JS180A-1701040 Крышка подшипника первичного вала
4 GB21-76 Бoлт M10
5 GB93-76-10 Шайба пружинная 10
6 F500A-1802191 Сальник
7 14311 Прокладка
8 GB21-76 Бoлт M10
9 GB93-76-12 Шайба пружинная 12
10 C01056 Шпилька
11 GB95-76-16 Шайба 16
12 GB889-80 Гaйka M16x1.5
13 Q43125 Кольцо
14 JS180-1601029-1 Пылезащитный колпачок
15 Q43042 Кольцо стопорное
16 JS180-1601030-2 Втулка вилки
17 GE25ES Подшипник
18 Q150B1235 Болт
19 Q40312 Пружинная шайба
20 JS180-1601024-6 Кронштейн
21 JS180-1601021-5 Вилка выключения сцепления
22 JS180-1601023-3 Ось вилки выключения сцепления
23 J75-1601033 Шланг смазки в сборе
24 J75-1601031 Штуцер
25 J75-1601035 Корпус тавотницы
26 J75-1601034 Крышка тавотницы
27 Q40310 Пружинная шайба
28 Q72310T3 Кольцо уплотнительное
29 15410-20 Картер сцепления
30 20822 Прокладка сцепления
31 Q61304 Заглушка
32 18686 Картер коробки передач
33 GB21-76 Бoлт M10
34 16596 Крышка
35 16929 Прокладка
36 Q614B06 Пробка
37 Q614B12 Заглушка
38 14373 Круглый магнит
39 Q1231630 Шпилька
40 14334 Шпилька задней крышки
41 C04004-6 Крышка картера сцепления
42 GB21-76 Бoлт M10
Запчасти: 1700010-K0900-02 Вторичный вал для DFL-3250A1-K09-003-01

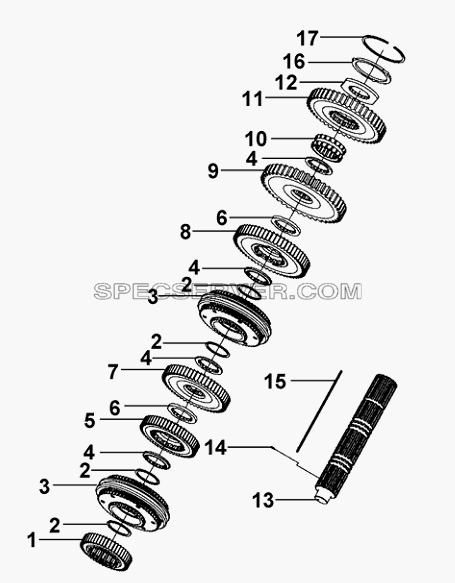

1700010-K0900-02 Вторичный вал для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-02 Вторичный вал для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- JS150T-1701100B Вторичный вал в сборе
1 JS150T-1701030B Шестерня первичного вала
2 16763 Стопорное кольцо
3 JS130T-1701180 Синхронизатор четвертой и пятой передач в сборе
4 12JS160T-1701122 Шайба шестерни вторичного вала
5 JS150T-1701113B Шестерня четвертой передачи вторичного вала
6 12JS160T-1701123 Шайба шестерни вторичного вала
7 JS150T-1701112B Шестерня третьей передачи вторичного вала
8 JS150T-1701111B Шестерня второй передачи вторичного вала
9 JS150T-1701110B Шестерня первой передачи вторичного вала
10 JS150T-1701108 Муфта включения передачи заднего хода
11 JS150T-1701109B Шестерня передачи заднего хода вторичного вала
12 12JS160T-1701125 Кольцо шестерни передачи заднего хода вторичного вала
13 JS150T-1701105B Вторичный вал
14 Q5280310 Втулка пружинная разрезная
15 JS150T-17021121B Шпонка направляющая вторичного вала
16 12JS160T-1701106 Кольцо
17 12JS160T-1701107 Кольцо стопорное шестерни заднего хода
