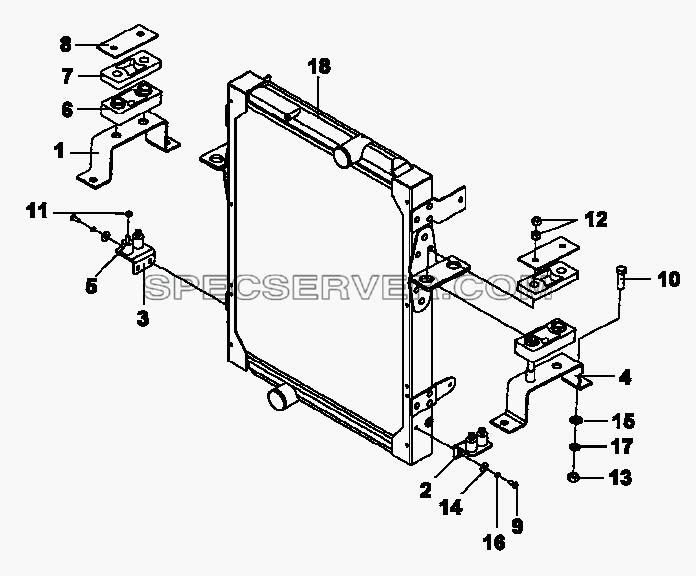

Запчасти: 1301A-K0100 Радиатор системы охлаждения для DFL-3250A1-K09-003-01

1301A-K0100 Радиатор системы охлаждения для DFL-3250A1-K09-003-01 (список запасных частей)

№	Номер детали	Наименование запчасти
1	1302040-K0100	Кронштейн крепление радиатора правый в сборе
2	1302043-K0100	Кронштейн радиатора нижний левый
3	1302044-K0100	Кронштейн радиатора нижний правый
4	1302045-K0100	Кронштейн крепление радиатора левый в сборе
5	13N-02020	Амортизационная прокладка радиатора в сборе
6	13ZD2A-02043	Подушка
7	13ZD2A-02044	Правый верхний кронштейн
8	13ZD2A-02047	Прокладка
9	Q150B0820	Болт
10	Q150B1650	Болт
11	Q340B08	Гайка
12	Q340B14	Гайка
13	Q340B16	Гайка
14	Q40108	Плоская шайба
15	Q40116	Плоская шайба
16	Q40308	Пружинная шайба
17	Q40316	Пружинная шайба
18	1301010-K0100	Радиатор в сборе

Запчасти: 1303A-K0300 Входной и выходной патрубки радиатора системы охлаждения для DFL-3250A1-K09-003-01

1303A-K0300 Входной и выходной патрубки радиатора системы охлаждения для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	1303011-K0100	Патрубок радиатора отводящий
2	1303013-K0100	Патрубок радиатора подводящий
3	1303015-K0300	Штуцер
4	1303021-K0100	Выпускной шланг двигателя
5	Q67268	Хомут
6	Q150B0825	Болт
7	Q40108	Плоская шайба
8	Q40308	Пружинная шайба

Запчасти: 1308A-K0903 Вентилятор для DFL-3250A1-K09-003-01

Таблица запасных частей

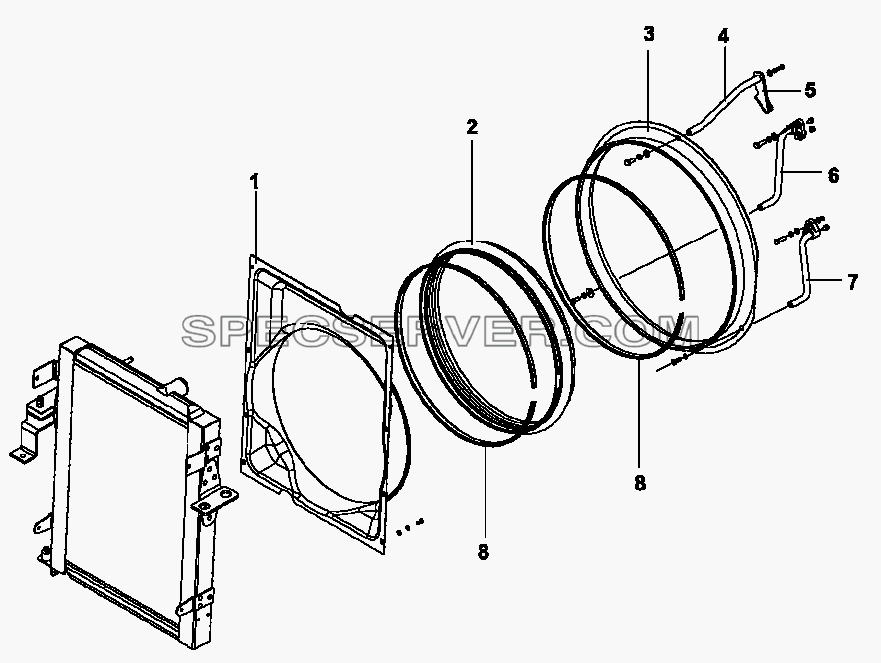

Запчасти: 1309A-K0100 Диффузор вентилятора для DFL-3250A1-K09-003-01

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	Q150B0818	Болт
-	Q150B1020	Болт
-	Q150B1020	Болт
-	Q150B1035	Болт
-	Q150B1230	Болт
-	Q150B1230	Болт
-	Q340B10	Гайка
-	Q40108	Плоская шайба
-	Q40110	Шайба
-	Q40110	Шайба
-	Q40112	Плоская шайба
-	Q40112	Плоская шайба
-	Q40210	Шайба
-	Q40308	Пружинная шайба
-	Q40310	Пружинная шайба
-	Q40310	Пружинная шайба
-	Q40310	Пружинная шайба
-	Q40312	Пружинная шайба
-	Q40312	Пружинная шайба
1	1309011-K0100	Диффузор
2	13Z24-09014	Кольцо кожуха
3	1309012-K0100	Диффузор
4	1309021-K0100	Верхняя опора кожуха
5	13Z24-09021	Верхний кронштейн кожуха
6	1309025-K0100	Правый нижний держатель кожуха в сборе
7	1309030-K0100	Левый нижний держатель кожуха в сборе
8	13Z24-11060	Обруч

Запчасти: 1309B-K0100 Верхняя пластина промежуточного охладителя для DFL-3250A1-K09-003-01

Таблица запасных частей

Запчасти: 1309D-K0100 Боковая пластина для DFL-3250A1-K09-003-01

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1309070-K0400	Пластина в сборе
