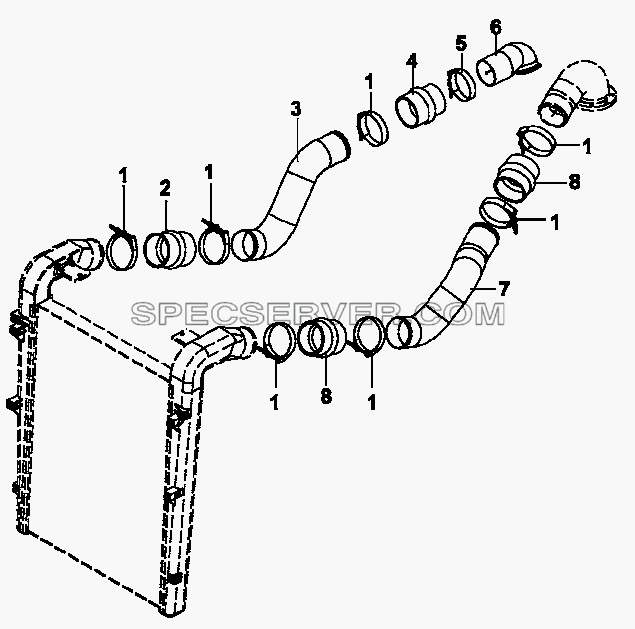

Запчасти: 1119B-K0800 Воздухопроводы промежуточного охладителя для DFL-3250A1-K09-003-01

1119B-K0800 Воздухопроводы промежуточного охладителя для DFL-3250A1-K09-003-01 (список запасных частей)

№	Номер детали	Наименование запчасти
-	A3069053	Зажимное запорное кольцо
-	A3883284	Уплотнительное кольцо
1	RQ677B100	Хомут
2	1119124-K0700	Патрубок
3	1119011-K0100	Воздухопровод впускной
4	1119123-K0700	Резиновый шланг А
5	RQ677B90	Хомут
6	11Z24-18014	Переходный патрубок для впуска воздуха
7	1119012-K0300	Воздухопровод выпускной
8	1119122-K0400	Патрубок

Запчасти: 1201А-К0903 Глушитель для DFL-3250A1-K09-003-01

1201А-К0903 Глушитель для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1201010-K0903	Глушитель в сборе

Запчасти: 1201B-K0903 Крепление глушителя для DFL-3250A1-K09-003-01

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	1203025-K0100	Хомут глушителя верхний в сборе
2	1203027-K0100	Хомут глушителя нижний
3	1204021-K0400	Экран теплоизоляционный
4	12DD-03027	Прокладка
5	12DD-03028	Шайба
6	Q173B1255	Болт
7	Q340B12	Гайка
8	Q350B12	Гайка
9	Q381B12	Гайка
10	Q40212	Шайба
11	Q500B3230	Шплинт

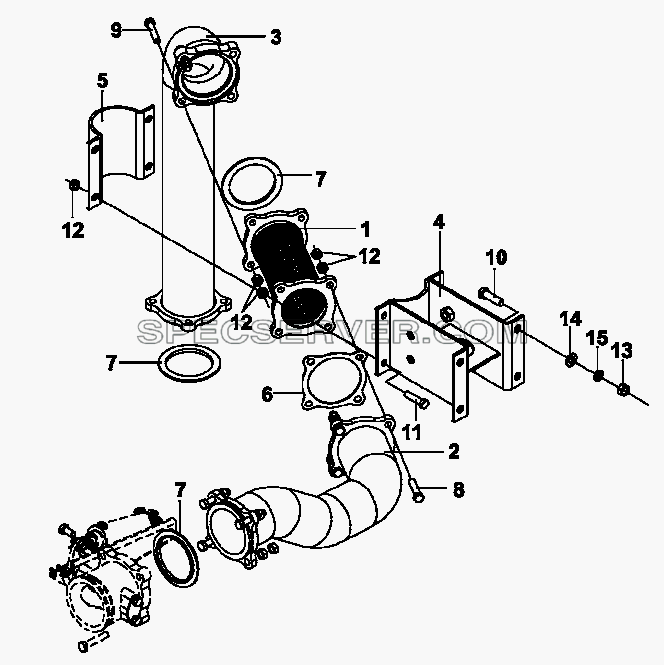

Запчасти: 1203A-K0903 Трубы системы выпуска газов для DFL-3250A1-K09-003-01

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	1202Z64-001	Металлорукав в сборе
2	1203010-K0903	Труба глушителя передняя в сборе
3	1203020-K0903	Труба глушителя задняя в сборе
4	1203030-K0903	Кронштейн в сборе
5	1203037-K0903	Кронштейн
6	12N12-03072	Прокладка уплотнительная
7	12Z06-03061	Уплотнительная шайба
8	Q150B1050	Болт
9	Q150B1055	Болт
10	Q150B1240	Болт
11	Q150B1040	Болт
12	Q340B10	Гайка
13	Q340B12	Гайка
14	Q40112	Плоская шайба
15	Q40312	Пружинная шайба

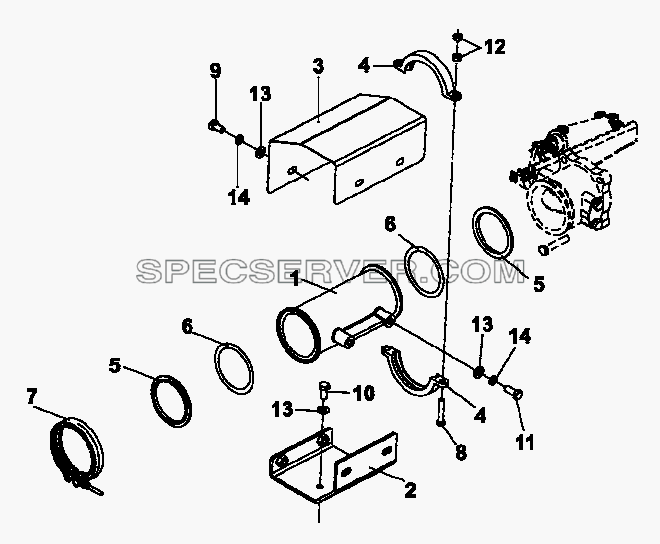

Запчасти: 1203G-K0903 Выпускной соединительный патрубок турбокомпрессора для DFL-3250A1-K09-003-01

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	1203015-K1200	Патрубок турбокомпрессора соединительный выпускной
2	1203025-K0903	Кронштейн в сборе
3	1204026-K0903	Прокладка теплоизоляционная выхлопной трубы
4	12N42-03051-B	Хомут
5	12N12-03061	Прокладка
6	12N12-03062	Прокладка
7	12N49P-03051	Хомут
8	Q150B0845	Болт
9	Q150B1020	Болт
10	Q150B1022	Болт
11	Q150B1025	Болт
12	Q340B08	Гайка
13	Q40110	Шайба
14	Q40310	Пружинная шайба

Запчасти: 1204A-K0903 Теплоизоляция системы выпуска газов для DFL-3250A1-K09-003-01
