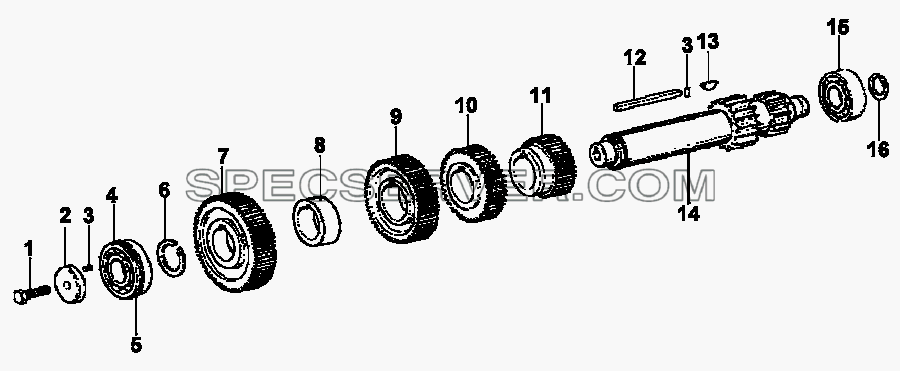

Запчасти: 1700010-K0900-03 Промежуточный вал для DFL-3250A1-K09-003-01

1700010-K0900-03 Промежуточный вал для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-03 Промежуточный вал для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- JS150T-1701047B Промежуточный вал в сборе
1 GB21-76 Бoлт M10
2 19668 Переднее кольцо промежуточного вала
3 Q5280514 Втулка пружинная разрезная
4 370309Y Подшипник
5 C01021 Стопорное кольцо
6 19198 Стопорное кольцо промежуточного вала
7 JS150T-1701056B Шестерня привода промежуточного вала
8 JS150T-1701055B Втулка
9 JS150T-1701051B Шестерня четвертой передачи промежуточного вала
10 JS150T-1701050B Шестерня третьей передачи промежуточного вала
11 JS150T-1701049B Шестерня второй передачи промежуточного вала
12 19673 Шплинт промежуточного вала
13 X-6-E Сегментная шпонка
14 JS150T-1701048B Вал промежуточный
15 102308E Подшипник
16 14317 Регулировочная прокладка заднего подшипника промежуточного вала
Запчасти: 1700010-K0900-04 Первичный вал для DFL-3250A1-K09-003-01

1700010-K0900-04 Первичный вал для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-04 Первичный вал для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 JS180A-1701036 Гайка первичного вала
2 C01020 Упорное кольцо
3 150212K Втулка
4 16463 Кольцо
5 14750 Стопорное кольцо
6 JS180A-1701030 Вал первичный
7 16566 Сальник

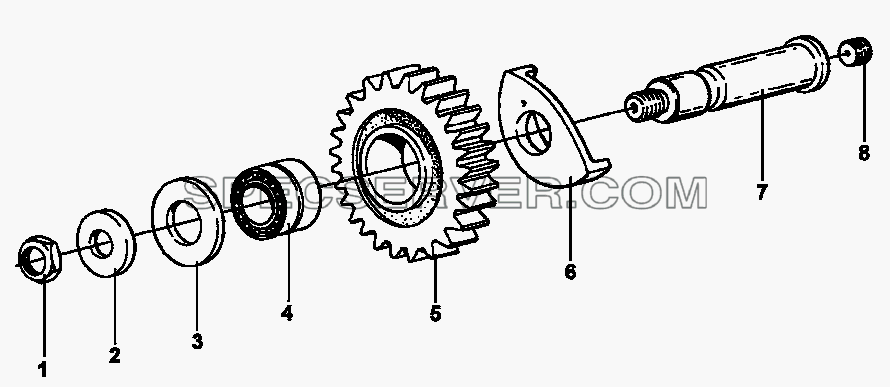

Запчасти: 1700010-K0900-05 Промежуточная ось передачи заднего хода для DFL-3250A1-K09-003-01

1700010-K0900-05 Промежуточная ось передачи заднего хода для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-05 Промежуточная ось передачи заднего хода для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- JS150T-1701080B Промежуточная ось передачи заднего хода
1 GB890-80 Гaйka M16
2 14283 Шайба промежуточного вала
3 14282 Упорное кольцо
4 14287 Игольчатый подшипник
5 JS150T-1701083B Шестерня промежуточная передачи заднего хода
6 16403 Чашечковидная реверсная шайба
7 16405 Промежуточный вал
8 Q2821212 Пробка резьбовая
Запчасти: 1700010-K0900-06 Механизм переключения передач для DFL-3250A1-K09-003-01

1700010-K0900-06 Механизм переключения передач для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-06 Механизм переключения передач для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- JS150T-1702010B Механизм переключения передач в сборе
- Q40310 Пружинная шайба
- Q40310 Пружинная шайба
- Q40310 Пружинная шайба
1 JS130T-1702015 Крышка верхняя
2 14918 Прокладка крышки
3 GB5782-86 Бoлт M10x32
4 Q614B10 Прокладка
5 GB308-89 Шарик
6 F96084 Пружина
7 F96085 Пружина
8 11066 Шпилька
9 X-1-603 Гайка
10 Q351B10 Гайка
11 1642 Пластина
12 Q361B10 Гайка
13 Q40310 Пружинная шайба
14 8968 Резьбовая заглушка
15 F99671 Плунжер
16 8774-3 Пружина
17 3220 Крепежный болт
18 JS150T-1702054B Вилка переключения передач
19 JS150T-1702064 Шток вилки первой передачи
20 JS150T-1702052B Головка штока второй-третьей и шестой-седьмой передач
21 GB308-89 Шарик
22 1634 Блокировочный палец
23 JS150T-1702065B Шток вилки второй-третьей и шестой-седьмой передач
24 JS150T-1702055B Вилка переключения второй-третьей и шестой-седьмой передач
25 F99589 Блок зубчатой передачи
26 JS150T-1702066B Шток вилки четвертой-пятой и восьмой-девятой передач
27 JS150T-1702056-1 Вилка переключения четвертой-пятой и восьмой-девятой передач
28 20815 Кронштейн
29 GB5782-86 Бoлт M10x32
30 GB27-88 Бoлт M10x32

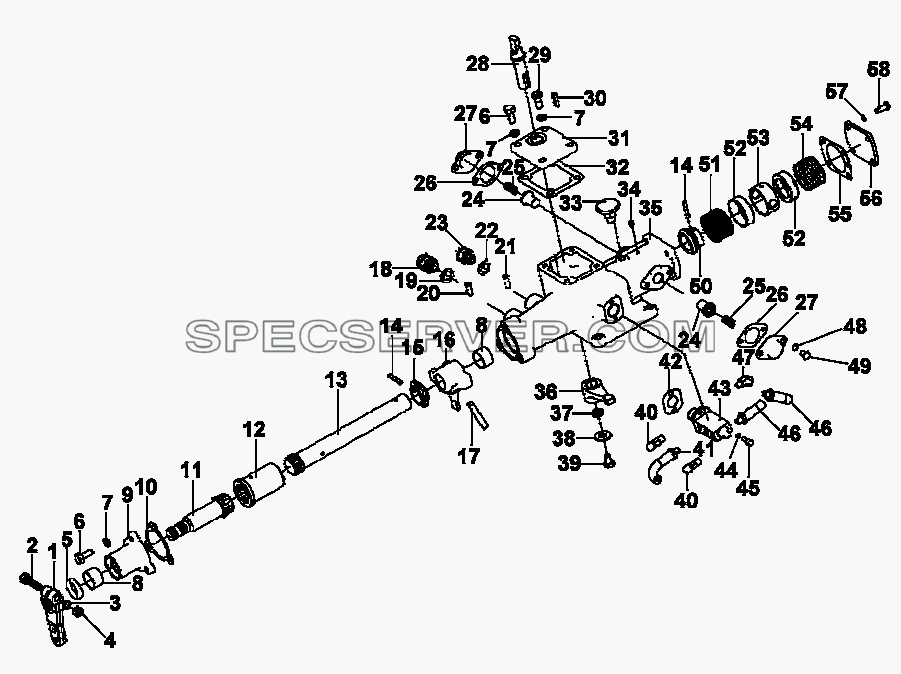

Запчасти: 1700010-K0900-07 Механизм управления в сборе для DFL-3250A1-K09-003-01

1700010-K0900-07 Механизм управления в сборе для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-07 Механизм управления в сборе для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 F96035-24 Рычаг переключения передач
2 GB21-76 Бoлт M10
3 GB93-76-10 Шайба пружинная 10
4 Q34110 Гайка
5 F91444 Сальник
6 Q150B1025 Болт
7 Q40310 Пружинная шайба
8 F91345 Втулка
9 C03033-5 Крышка
10 C03034-1 Прокладка
11 C03032-6 Шток
12 C03031-1 Втулка
13 F99679-13 Шток
14 GB879-76 Штифт 6
15 F99681 Блок управления
16 F99585-1 Рычаг переключения передач
17 C03030 Штифт
18 0041KS Мембранный переключатель
19 Q72318T5 Кольцо уплотнительное
20 F99702-1 Штифт
21 15899 Штифт
22 C03015 Уплотнительное кольцо
23 0068DS Мембранный переключатель
24 F99670 Палец
25 F96037-2 Пружина
26 F96140 Прокладка
27 F96141 Колпак
28 C03038-2 Ось
29 C03040-1 Винт
30 Q5510628 Шпонка
31 C03036-1 Крышка
32 C03037-1 Прокладка
33 15276 Пробка
34 C03004 Стопорный винт
35 F96194-9 Корпус механизма переключения передач
36 C03035-1 Рычаг
37 HG4-333-66 Уплотнительное кольцо
38 C03039-1 Шайба
39 Q170B1016 Болт
40 7935 Пробка
41 55506 Воздуховод в сборе
42 F91353 Уплотнитель
43 F99660 Клапан
44 GB93-76 Стопорная шайба
45 GB70-76 Бoлт M6x18
46 55521 Воздуховод в сборе
47 12880 Угольник
48 GB859-76 Стопорная шайба
49 GB21-76 Бoлт M10
50 F99675 Стопорное кольцо
51 F96036-1 Пружина
52 F99673 Гнездо пружины
53 F99674 Распорка
54 F99983-1 Пружина
55 F99672 Прокладка
56 F99666 Крышка
57 GB93-76 Стопорная шайба
58 GB21-76 Бoлт M10

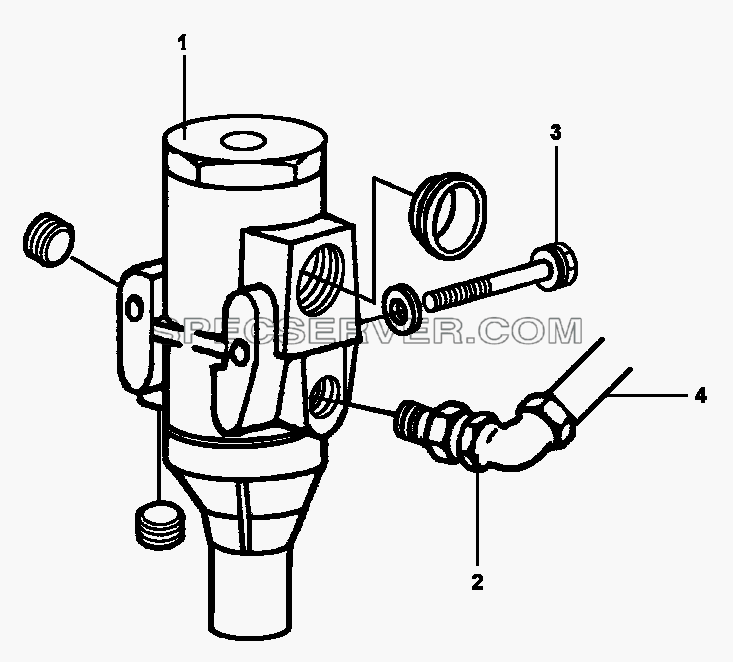

1700010-K0900-08 Регулятор давления воздуха для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-08 Регулятор давления воздуха для DFL-3250A1-K09-003-01 (список запасных частей)

1700010-K0900-08 Регулятор давления воздуха для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Q40306 Пружинная шайба
1 A-C03002-11 Регулятор с воздухоочистителем в сборе
2 12845 Угольник
3 Q150B0660 Болт
4 55506 Воздуховод в сборе
