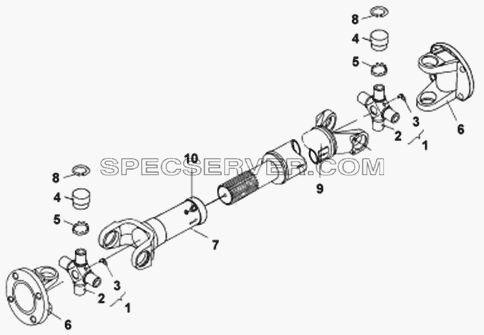

№		Номер детали	Наименование запчасти
-		2201ZB8A-110	Вал карданный в сборе
1		2201Z06-030	Крестовина в сборе
2		2201Z06-031	Крестовина
3		M10x1x90	Пресс-масленка
4		2201Z06-034	Игольчатый подшипник
5		2201Z06-032	Пылезащитный чехол
6		2201Z06T-023	Фланец
7		2201Z06-024	Карданный вал
8		2201Z06-026	Стопорное кольцо
9		2201ZB8A-115	Вилка скользящая
10		Q700B01	Пресс-маслёнка

Карданный вал со скользящей вилкой в сборе для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2201010-T1400	Карданный вал в сборе
-		2201Z06-011	Защитный вал ведущего вала
-		2201Z06-016	Зазубренная вилка вала
-		2201Z06-022	Хомут
-		2201Z06-032	Пылезащитный чехол
-		2201Z06-051	Кожух
1		2201Z06-030	Крестовина в сборе
2		2201Z06-031	Крестовина
3		Q701B90	Пресс-масленка
4		2201Z06-034	Игольчатый подшипник
5		2201Z06-026	Стопорное кольцо
6		2201Z06-024	Карданный вал
7		Q700B01	Пресс-маслёнка
8		2201Z06-060	Муфта с сальником в сборе
9		2201Z06T-023	Фланец
10		2201Z06-063	Пылезащитное кольцо
11		2201015-T1400	Вилка скользящая кардана

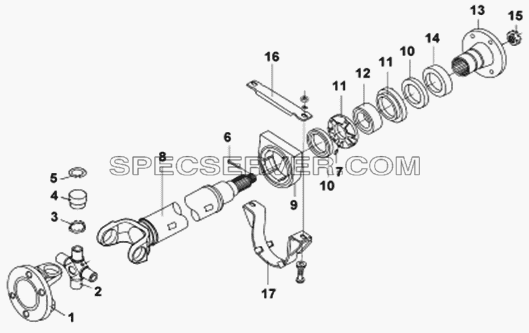

Карданный вал с промежуточной опорой для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		2201Z06-030	Крестовина в сборе
-		2202010-T1400	Вал карданный в сборе
-		2202045-T1400	Пpoмeжyтoчный вaл c флaнцeвoй вилkoй в cбope (вkлючaя A,8)
-		2202Z66D-025	Фланцевая вилка с крестовиной в сборе (включая 1~6)
-		2202Z66D-080-B	Центральная опора в сборе (включая 7,9~12)
-		Q151B1650-OH1	Болт
-		Q341B16-OH1	Гайка
-		Q40116	Плоская шайба
-		Q430125	Стопорное кольцо
1		2201Z06T-023	Фланец
2		2201Z06-031	Крестовина
3		2201Z06-032	Пылезащитный чехол
4		2201Z06-034	Игольчатый подшипник
5		2201Z06-026	Стопорное кольцо
6		Q500B6350	Шплинт
7		Q700B01	Пресс-маслёнка
8		2202015-T1400	Промежуточный вал в сборе
9		2202Z66D-084-B	Опора
12		116	Подшипник
13		2202Z66D-092-B	Фланец
14		2202Z66D-022	Уплотнительное кольцо
15		2202Z66D-093-B	Гайка
16		22Z68D-02226	Кронштейн
17		22Z66-02222	Скоба

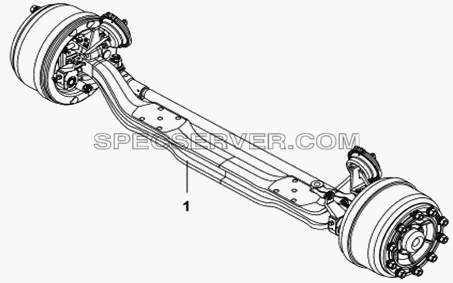

Передний мост в сборе для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		30ZB4-00005	Передний мост в сборе

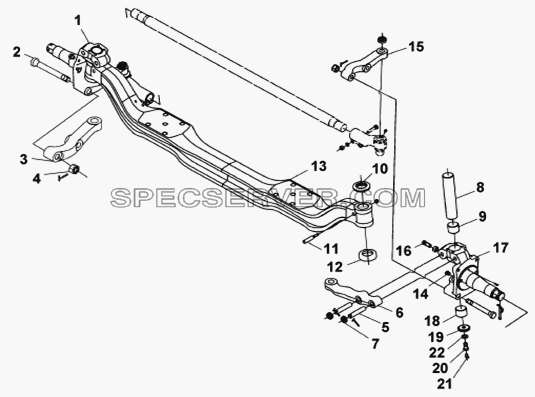

Передний мост для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		30ZB3-01015	Левый поворотный кулак в сборе
-		30ZB3-01018	Правое поворотное шарнирное соединение
-		Q340B10	Гайка
-		Q341B16	Гайка
-		Q40110	Шайба
-		Q40310	Пружинная шайба
-		Q500B0440	Шплинт
-		Q500B0440	Шплинт
1		30ZB3-01016	Поворотный кулак (правый)
2		30ZB1-01043	Болт
3		30Z01-01042	Поворотный рычаг (правый)
4		30N-01045	Гайка корончатая
5		30N-01048	Шпилька
6		30ZB3-01044	Рычаг
7		30N-01049	Гайка с прорезью
8		30Z01-01021	Шкворень
9		30Z01-01019	Верхняя втулка
10		30Z01-01022~01029, 01052~01054	Регулировочная втулка поворотного кулака
11		30J-01031	Клиновой стопорный штифт
12		30ZB3-01035	Упорный подшипник
13		30ZB3-01011	Передняя балка
14		30N-01033	Пробка
15		30Z01-01041	Нижний рычаг левого поворотного кулака
16		30N-01032	Винт ограничения поворота
17		30ZB3-01017	Левый поворотный кулак
18		30Z01-01020	Втулка
19		30Z01-01037	Сальник
20		30N-01039	Болт
21		Q701B70	Пресс-маслёнка
22		Q40116	Плоская шайба

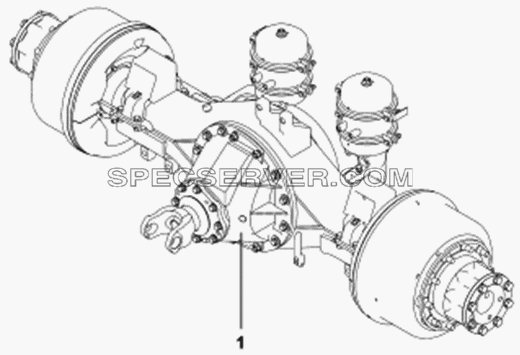

Задний мост в сборе для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		2400010-ZB302	Задний мост в сборе
