№		Номер детали	Наименование запчасти
-		1703405-T1400	Рычаг переключения передач в сборе
-		1703450-T0300	Рычаг переключения передач (включая детали №1-7)
-		Q150B0820	Болт
-		Q40110	Шайба
-		Q40308	Пружинная шайба
-		Q500B2525	Шплинт
-		RQ38710	Гайка
1		17ZB1-03054	Корпус
2		17ZB1-03052	Вкладыш
3		17ZB1-03053	Корончатая пружина
4		17ZB1-03056	Кольцо
5		17ZB1-03057	Пылезащитный чехол
6		17ZB1B-03062	Зажимное кольцо пружины
7		1703451-T0300	Рычаг переключения передач
8		17ZB1-03025	Кулиса
9		17ZB1-03026	Шайба
10		17ZB1-03029	Ограничитель
11		Q5280420	Цилиндрический палец
12		17ZB1-03030-B	Блок тяги переключения передач и сварной валик в сборе
13		Q351B14	Гайка
14		17ZB3-03011	Гнездо шарообразного пальца
15		17ZB3-03016	Пробка
16		17ZB3-03013	Нижняя шаровидная манжета
17		17ZB3-03012	Шаровая головка в сборе
18		17ZB3-03017	Верхняя шаровидная манжета
19		17ZB3-03018	Пылезащитный чехол
20		17ZB3-03014	Корончатая пружина
21		17ZB3-03010	Шаровидный узел в сборе
22		1703420-T0500	Чехол пылезащитный
23		17ZB3-03014	Корончатая пружина
24		1703420-T0900	Сварной валик тяги в сборе

Стабилизатор кулисы для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1703110-ZB3E0	Тяга в сборе
2		1703111-ZB3E0	Тяга
3		Q350B10	Гайка
4		17N-03100-B	Наконечник
5		Q40310	Пружинная шайба
6		17ZB1-03071-B	Кронштейн
7		17N-03105-B	Наконечник
8		Q150B1035	Болт

Трубопровод управления коробкой передач для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		ZD150	Хомут
1		RQ850B10230K	Трубка
2		35.6B2-06012	Конический наконечник трубы

Механизм управления валом отбора мощности для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		42ZB3B-06061	Соединитель трубы
2		35.6B2-06016	Штуцер
3		RQ85006160(K+F)	Нейлоновая труба в сборе
4		RQ85006140(K+E)	Нейлоновая труба в сборе
5		35ZB3A-06136	Штуцер
6		35RC4-06629	Гайка
7		35B13-41035	Прокладка

Крепление рычага переключения передач для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		17ZD2A-03058	Опора рычага переключения передач
-		Q150B0825	Болт
-		Q150B1025	Болт
-		Q40108	Плоская шайба
-		Q40110	Шайба
-		Q40308	Пружинная шайба
-		Q40310	Пружинная шайба
1		17ZD2A-03058	Опора рычага переключения передач
2		17ZD2A-03062	Прокладка

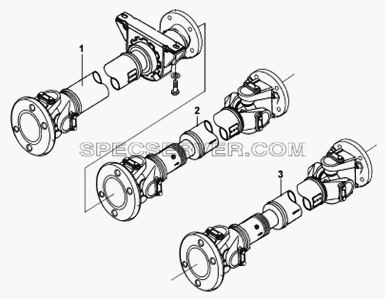

Карданные валы для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		2202010-T1400	Вал карданный в сборе
2		2201010-T1400	Карданный вал в сборе
3		2201ZB8A-110	Вал карданный в сборе
