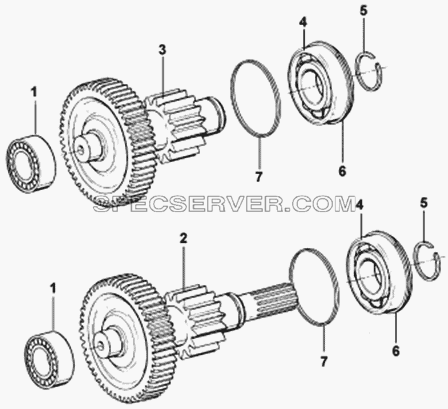

№		Номер детали	Наименование запчасти
1		42307E	Подшипник
2		A-5119	Вторичный вал
3		A-C09019	Вал отбора мощности
4		192310E	Подшипник
5		16723	Упорное кольцо
6		C01020	Упорное кольцо
7		17384	Шайба

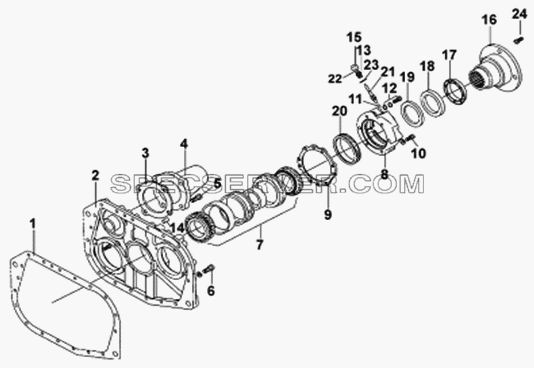

Задняя крышка в сборе для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		GB21-76	Бoлт M10
-		GB21-76	Бoлт M10
-		GB21-76	Бoлт M10
-		GB32.1-88	Бoлт M10?75
-		GB93-76	Стопорная шайба
-		GB93-76	Стопорная шайба
1		14335	Прокладка
2		F99975	Кожух задней крышки
3		17352	Прокладка
4		17376	Крышка подшипника
5		A-C09008	Болт
6		GB93-76	Стопорная шайба
7		717813	Подшипник
8		F99967	Крышка подшипника
9		15532	Прокладка
10		GB21-76	Бoлт M10
11		7992	Кожух
12		A-C09009	Болт
13		F91005-1	Уплотнитель ограничителя хода
14		14334	Шпилька задней крышки
15		X11412	Кожух ограничителя хода
16		F99900-5	Фланец
17		F96119	Пылезащитный чехол
18		C01032	Сальник крышки заднего подшипника
19		19109	Сальник
20		LF28-3802033	Ведущая шестерня привода спидометра
21		LF29-3802034	Ведомый вал с шестерней привода спидометра
22		HG4-333-66	Уплотнительное кольцо
23		F96005	Прокладка
24		Q151B1455TF2	Болт

Механизм включения блокировки для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		GB93-76	Стопорная шайба
1		GB32.3-88	Бoлт M12x1,25
2		16775	Вилка вспомогательного механизма
3		14347	Прокладка
4		16778	Цилиндр
5		GB5782-86	Бoлт M10x32
6		16993	Механизм включения блокировки
7		14765	Уплотнительное кольцо
8		14341	Поршень с крышкой
9		14345	Уплотнительное кольцо
10		14344	Уплотнительное кольцо
11		14349	Прокладка крышки сцепления
12		GB890-80	Гaйka M16
13		QH70-4211404	Стопорное кольцо
14		QH70-4211403	Поршень
15		QH70-4211405	Направляющий штифт
16		QH70-4211402	Цилиндр
17		Q40310	Пружинная шайба
18		Q150B1065	Болт
19		12880	Угольник
20		C03052	Тройник
21		Q618B01	Пробка

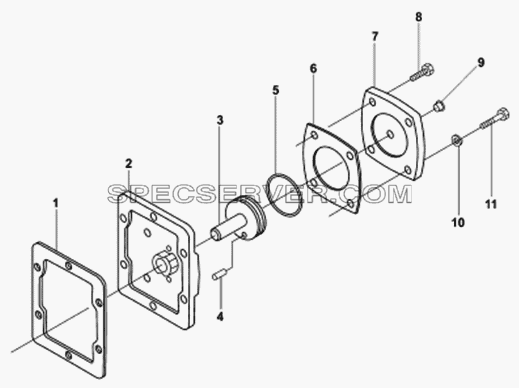

Фиксатор в коробке передач для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1684	Прокладка
2		16656	Кожух фиксатора
3		16658	Поршень фиксатора
4		GB879-76	Штифт 6
5		16660	Уплотнительное кольцо
6		16661	Прокладка
7		16659	Крышка поршня фиксатора
8		GB21-76	Бoлт M10
9		54010	Заглушка
10		GB93-76	Стопорная шайба
11		GB21-76	Бoлт M10

Вал отбора мощности в сборе для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		QH70-4211101	Кожух вала отбора мощности
2		QH70-4211306-1	Корпус цилиндра
3		QH70-4211305	Вилка поршня
4		QH70-4211311	Поршень
5		GB889-86	Cтoпopнaя гaйka M12
6		QH70-4211301	Вилка
7		J80-1702083	Зажимной винт
8		QH70-4211303	Прокладка
9		QH70-4211307	Гильза цилиндра
10		QH70-4211304	Колпак цилиндра
11		QH70-4211108	Прокладка
12		QH70-4211208	Прокладка
13		QH70-4211107	Концевая крышка
14		QH70-4211204	Фланец
15		QH70-4211206	Крышка подшипника
16		QH70-4211111	Боковая крышка
17		QH70-4211201	Шестерня вторичного вала
18		GB283-64	Подшипник 42111
19		QH70-4211105	Шестерня первичного вала
20		QH70-4211104	Кожух
21		QH70-4211102	Вал
22		QH70-4211103	Прокладка подшипника
23		QH70-4211106	Пластина зубчатой передачи
24		32208	Подшипник
25		QH70-4211302	Кожух сцепления
26		QH70-4211110	Уплотнитель боковой крышки
27		JK942K	Переключатель контрольной лампы
28		Q150B1065	Болт
29		Q150B1075	Болт
30		Q218B1030	Винт с головкой
31		Q40310	Пружинная шайба
32		Q150B1030	Болт
33		GB117-76	Koничeckий штифт 12x35
34		Q150B1035	Болт
35		QH70-4211310	Предохранительный кожух ограничителя хода
36		54010	Заглушка
37		Q62103	Конусообразная пробка
38		QC45-4211300	Уплотнительное кольцо
39		GB3452.1	Уплoтнитeльнoe koльцo 16x2.65
40		J80-1702028	Прокладочное кольцо
41		QH70-4211112	Уплотнитель
42		QH70-4211309	Крышка
43		QH70-4211308	Уплотнитель крышки
44		Q2540510	Винт с крестообразным шлицем
45		K637120	Игольчатый подшипник
46		J80-1701133	Прокладка подшипника повышенной передачи
47		QH70-4211203	Прокладка
48		GB879-86	Пpyжинный штифт3x10
49		QH70-4211202	Пластина зубчатой передачи
50		Q40316	Пружинная шайба
51		GB21-76	Бoлт M10
52		F500A-1802191	Сальник
53		Q151B1035	Болт

Рукоятка рычага переключения передач для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		17ZB1-03083	Схема передач
1		17ZB1-03080	Рукоятка
2		Q350B10	Гайка
