№		Номер детали	Наименование запчасти
-		Q340B08	Гайка
-		Q40108	Плоская шайба
-		Q40308	Пружинная шайба
1		Q150B0825	Болт
2		1606036-C0101	Кронштейн
3		1606030-C0100	Трубка

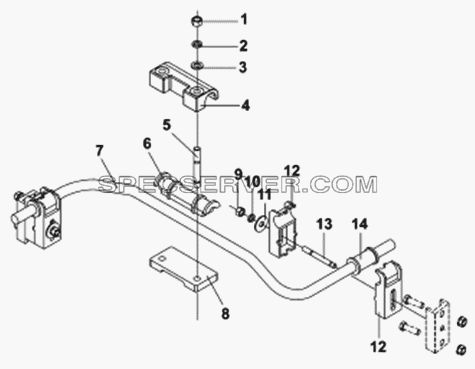

Подвеска коробки передач для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q340B16-0H1	Гайка
2		Q40316	Пружинная шайба
3		Q40116	Плоская шайба
4		10ZB1E-01024	Накладка
5		Q1201695-0H1	Шпилька
6		10ZB8A-01027	Подушка
7		1001211-T1400	Стабилизатор коробки
8		10ZB1E-01029	Накладка
9		Q340B14-0H1	Гайка
10		Q40314	Пружинная шайба
11		Q40214	Шайба
12		10ZB8A-01025	Кронштейн стабилизатора
13		Q1201495-0H1	Шпилька
14		10ZB8A-01030	Подушка

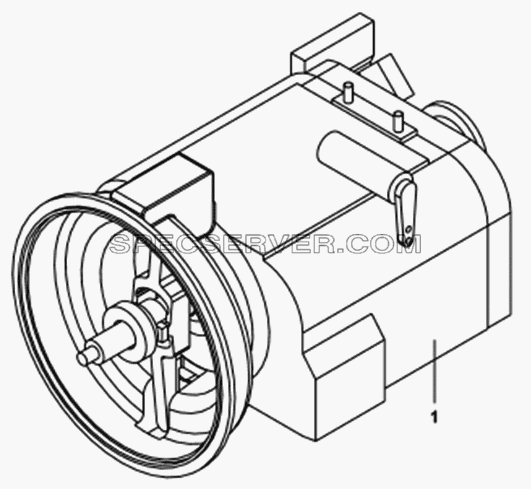

Коробка переключения передач в сборе для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1700020-T1400	Коробка передач со сцеплением в сборе

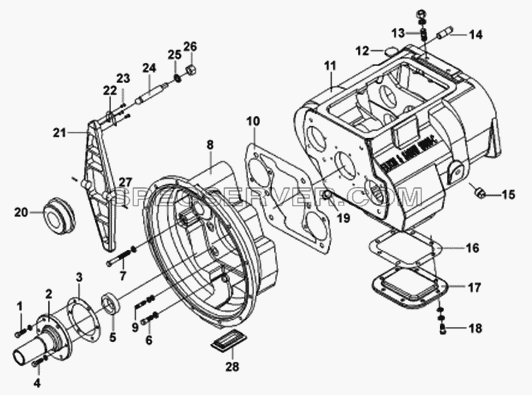

Картера сцепления и коробки передач для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		GB52-76	Гaйka M16?1.5
-		GB889-80	Гaйka M16x1.5
-		GB93-76	Стопорная шайба
-		GB93-76	Стопорная шайба
-		GB95-76	Шайба
-		GB95-85	Шайба
-		Q40310	Пружинная шайба
-		Q40310	Пружинная шайба
-		Q40312	Пружинная шайба
-		Q40312	Пружинная шайба
-		Q40605	Стопорная шайба
1		Q1701032	Бoлт M10x32
2		F91409-13	Крышка подшипника первичного вала
3		14311	Прокладка
4		GB21-76	Бoлт M10
5		F500A-1802191	Сальник
6		GB21-76	Бoлт M10
7		GB21-76	Бoлт M10
8		15410-12	Картер сцепления
9		C01056	Шпилька
10		20822	Прокладка сцепления
11		18686	Картер коробки передач
12		14373	Круглый магнит
13		Q1231630	Шпилька
14		14334	Шпилька задней крышки
15		Q614B12	Заглушка
16		16929	Прокладка
17		16596	Крышка
18		GB21-76	Бoлт M10
19		Q61304	Заглушка
20		85CT5765F2	Выжимной подшипник
21		C04012-2	Вилка сцепления
22		C04016-1	Стопор
23		Q2140510	Винт
24		C04015-1	Кронштейн
25		Q40320	Шайба
26		Q340B20	Гайка
27		Q5280324	Шпилька
28		JS180-1601016-2	Крышка

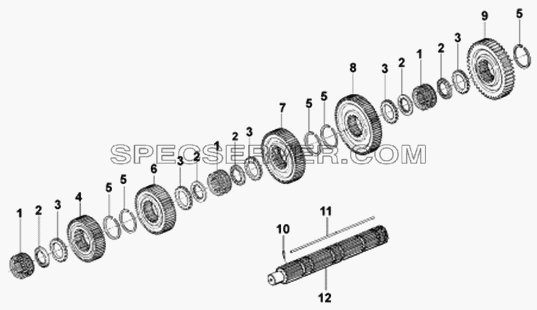

Вторичный вал для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		16118	Синхронизатор шестерни
2		18701	Прокладка
3		14749	Промежуточное кольцо
4		16748	Шестерня третьей передачи
5		14750	Стопорное кольцо
6		16750	Шестерня третьей передачи
7		16752	Шестерня первой передачи
8		16754	Шестерня пониженной передачи
9		16756	Шестерня заднего хода
10		GB879-76	Штифт 6
11		17109	Шплинт
12		18729	Вторичный вал

Левый, правый промежуточные валы в сборе для DFL-3251A (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB21-76	Бoлт M10
2		19668	Переднее кольцо промежуточного вала
3		GB879-76	Штифт 6
4		370309Y	Подшипник
5		C01021	Стопорное кольцо
6		19198	Стопорное кольцо промежуточного вала
7		19552	Подшипник вспомогательного выходного вала
8		C01025	Прокладка
9		C01026	Зубчатое колесо
10		16749	Шестерня третьей передачи
11		16751	Шестерня второй передачи
12		16753	Шестерня первой передачи
13		19673	Шплинт промежуточного вала
14		X-6-E	Сегментная шпонка
15		19549	Промежуточный вал
16		102308E	Подшипник
17		14317	Регулировочная прокладка заднего подшипника промежуточного вала
