SPORT MODE

If the SPORT mode is active, the longitudinal/lateral accelerometer indicator screen (G-meter information) fig. 47 is displayed
automatically.

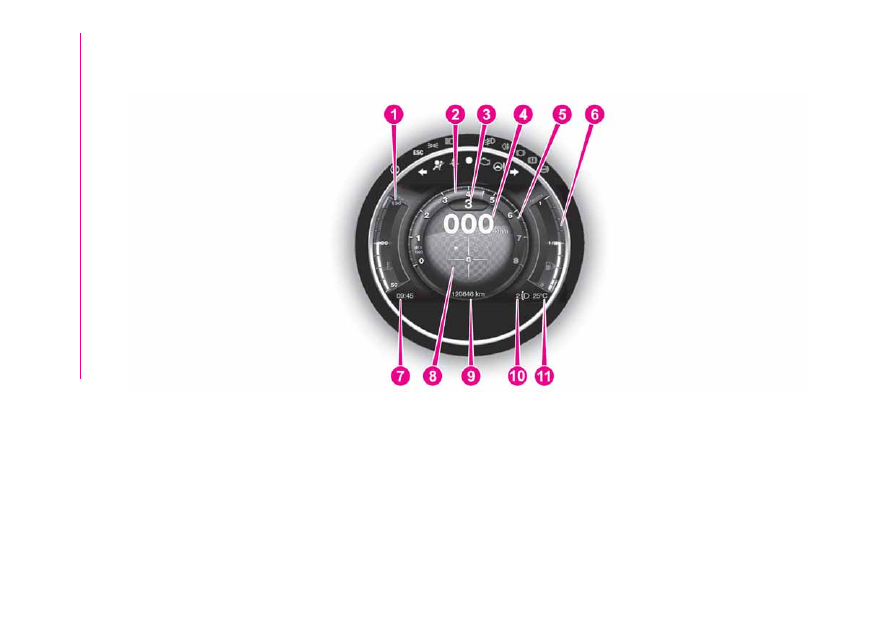

1. Digital engine coolant temperature gauge 2. Digital rev counter 3. Gear engaged indicator 4. Car speed indication 5. Maximum engine rpm
reached (“Ghost function”) 6. Digital fuel level gauge 7. Schedule 8. Longitudinal/lateral instantaneous acceleration 9. Milometer (display of distance
travelled in kilometres/miles) 10. Front headlight aiming 11. Outside temperature gauge

47

AB0A0325C

42

KNOWING

THE

INSTRUMENT

P

ANEL

GEAR SHIFT INDICATOR

The GSI (Gear Shift Indicator) system
advises the driver to change gear
through a special indication on the
display.
Through the GSI, the driver is informed
that the gear change will allow a
reduction in fuel consumption.
When the SHIFT (SHIFT UP) icon

is

shown on the display, the GSI is
advising the driver to engage a higher
gear, while the SHIFT (SHIFT DOWN)
icon

advises the driver to engage

a lower gear.
The indication on the instrument panel
remains until the driver shifts gear or the
driving conditions return to a situation
where gearshifting is not required to
improve consumption.

ANALOGUE PRESSURE
GAUGE

The car is equipped with a pressure
gauge for measuring the turbocharger
pressure by means of the analogue
indicator 1 fig. 48.
Depending on the model, the indicator
1 scale may reach 2.0 bar.

NOTE The turbocharger supercharging
pressure reading on the pressure gauge
should never exceed 1 – 1.2 bar even
in the case of sporty driving and
maximum performance.

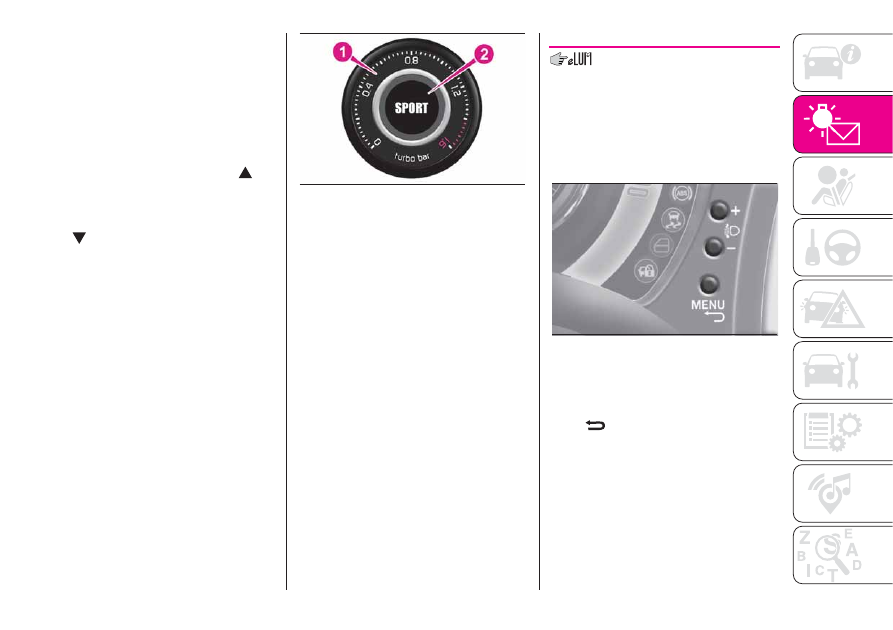

Sport mode display

If the SPORT function is used, the
display 2 fig. 48 inside the turbocharger
pressure gauge will show the word
“SPORT”.

MENU OPTIONS

The menu comprises a series of
options which can be selected using
buttons

+

and

–

to access the different

selection and setting operations (Setup)
indicated below. Some options have a
submenu.

+

To scroll through the screen and the
options upwards or to increase the
value displayed.

MENU

Press briefly to access the
menu and/or go to next
screen or to confirm the
desired selection. Hold
down to go back to the
standard screen.

–

To scroll through the screen and the
options downwards or to decrease
the value displayed.

48

AB0A0333C

49

AB0A0002C

43

NOTE Buttons

+

and

–

activate different

functions according to the following
situations:

within the menu, they allow you to

scroll up or down through the options;

during setting operations, they

increase or decrease values.

The menu comprises the following
functions:

LIGHTING: adjusts the dashboard

and instrument panel lighting

SPEED BEEP: sets the vehicle

speed limit (km/h or mph). The driver is
alerted when this speed is exceeded.

TRIP B ACTIVATION/DATA: activates

(”On”) and deactivates (”Off”) the Trip
B display (partial trip counter)

SET TIME: set the display clock

SET DATE: sets the display date

AUTOCLOSE: enables or disables

automatic door locking on exceeding a
speed of 20 km/h

MEASUREMENT UNITS: sets the

measurement units for distance and
fuel consumption

LANGUAGE: sets the display

language

WARNING VOLUME: sets the

volume (on 8 levels) of the audible
warning (buzzer) that accompanies the
failure/warning display

SEAT BELT BUZZER: reactivation of

the SBR buzzer (displayed only if the
SBR system was disabled by the
Abarth Dealership)

SERVICE: displays mileage intervals

for scheduled servicing

AIRBAG/PASSENGER BAG:

enables/disables the passenger side
airbag

DAYTIME RUNNING LIGHTS:

enables/disables daytime running lights

ITPMS RESET: resets the iTPMS

system (”self-learning”, see the “iTPMS
System” paragraph)

SEE RADIO (if present): enables/

disables duplicating some of the radio
information shown on the

Uconnect™

system display on the instrument panel
display.

SEE PHONE (if present): enables/

disables duplicating some of the call
information shown on the

Uconnect™

system display on the instrument panel
display.

SEE NAVIGATION (if present):

enables/disables duplicating some of
the navigation information shown on
the

Uconnect™

system display on the

instrument panel display.

EXIT MENU

TRIP COMPUTER

The Trip computer is used to display
information on car operation when the
key is turned to MAR.
This function is characterised by two
separate memories, called "Trip A" and
"Trip B", where the car's "complete
missions" (journeys) are recorded in a
reciprocally independent manner, as
well as, for versions where present,
"Instant info" and "Best average
consumption".
Both memories can be reset: i.e. start
of a new journey.

"Trip A" can be used to display the
values relating to:

Range (where present)

Distance travelled A

Average consumption A

Instantaneous fuel consumption

(where present)

Average speed A

Trip time A (driving time)

Reset Trip A.

“Best average consumption": in ECO
mode, displays a screen summarising
the best average consumption (where
provided). The

icon indicates the

best performance. This information can
be reset by resetting Trip A.
"Trip B" allows the display of the
following parameters:

44

KNOWING

THE

INSTRUMENT

P

ANEL

Distance travelled B

Average consumption B

Average speed B

Trip time B (driving time)

Reset Trip B.

The "Trip B" function can be disabled
(see the "Menu items" paragraph).
"Range" and "Instant consumption"
values cannot be reset.
“Instantaneous info" displays the
following values (where present, when
they are not displayed in the main
screen):

Range

Instantaneous consumption

VALUES DISPLAYED

Range (where present)

This indicates the distance that can still
be travelled with the fuel in the tank,
assuming that driving style remains
unvaried. The display will show the
reading "- - - -" when the following
events take place:

range value lower than 50 km (or 30

mi)

car parked with engine running for a

long period.

IMPORTANT The range can be affected
by several factors: driving style (see
“Driving style” paragraph in the
“Starting and driving” chapter), type of
route (motorway, towns and cities,
mountain roads, etc.), conditions of use
(load, tyre pressures, etc.). Trip
planning must therefore take the above
into account.

Distance travelled

This value shows the distance covered
from the start of the new journey.

Average consumption

This value shows the approximate
average fuel consumption from the start
of the new journey.

Instantaneous fuel consumption
(where present)

This value shows the fuel consumption.
The value is constantly updated. The
message "- - - -" will appear on the
display if the car is parked with the
engine running.

Average speed

This value shows the car's average
speed based on the overall time
elapsed since the start of the new
journey.

Journey time

Time elapsed since the start of the new
journey.

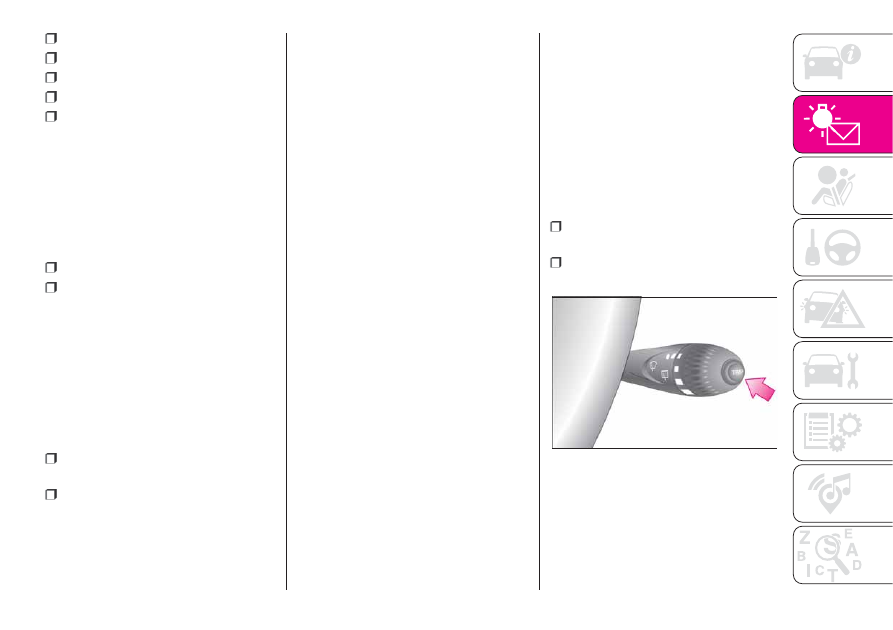

TRIP BUTTON

The TRIP button is located on the right
hand stalk fig. 50. With the ignition
key turned to MAR-ON, this button
allows you to view the previously
described parameters and also zero
them to begin a new mission:

brief press

to access the various

parameter displays;

long press

to reset and then start a

new mission.

50

AB0A0140C

45

New mission

This begins after a reset:

“manual” resetting by the user, by

pressing the relevant button;

“automatic” resetting, when the “trip

distance” reaches 99999.9 km or
when the “trip time” reaches 999:59
(999 hours and 59 minutes);

after disconnection/reconnection of

the battery.

IMPORTANT The reset operation when
“Trip A” or “Trip B” details are being
displayed resets the information
associated with the function displayed.

Start of journey
procedure

With the ignition key in the MAR
position, reset by pressing the TRIP
button and keeping it pressed for more
than 2 seconds.

Trip exit

You can automatically exit the TRIP
function once all the values have been
displayed or by holding the MENU
button

down for more than 1

second.

46

KNOWING

THE

INSTRUMENT

P

ANEL

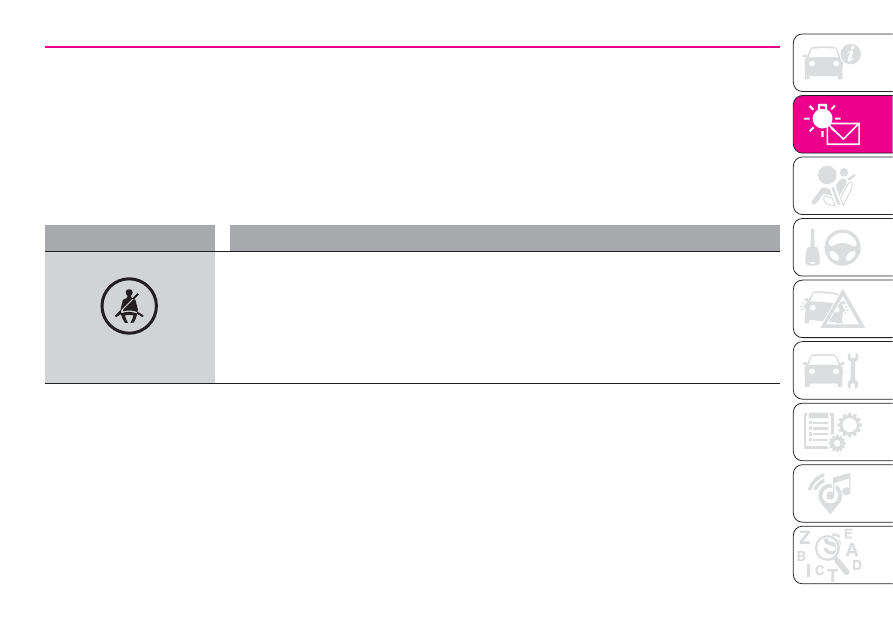

WARNING LIGHTS AND MESSAGES

IMPORTANT The warning light switches on in the instrument panel together with a dedicated message and/or acoustic signal
when applicable. These indications are indicative and precautionary and as such must not be considered as exhaustive and/or
alternative to the information contained in the Owner Handbook, which you are advised to read carefully in all cases. In the
event of a failure indication, always refer to the contents of this chapter.
IMPORTANT Failure indications displayed are divided into two categories: very serious and less serious failures. Serious faults
are indicated by a repeated and prolonged warning "cycle". Less serious faults are indicated by a warning "cycle" with a shorter
duration. The display cycle of both categories can be interrupted. The instrument panel warning light will stay on until the
cause of the malfunction is eliminated.

WARNING LIGHTS ON INSTRUMENT PANEL

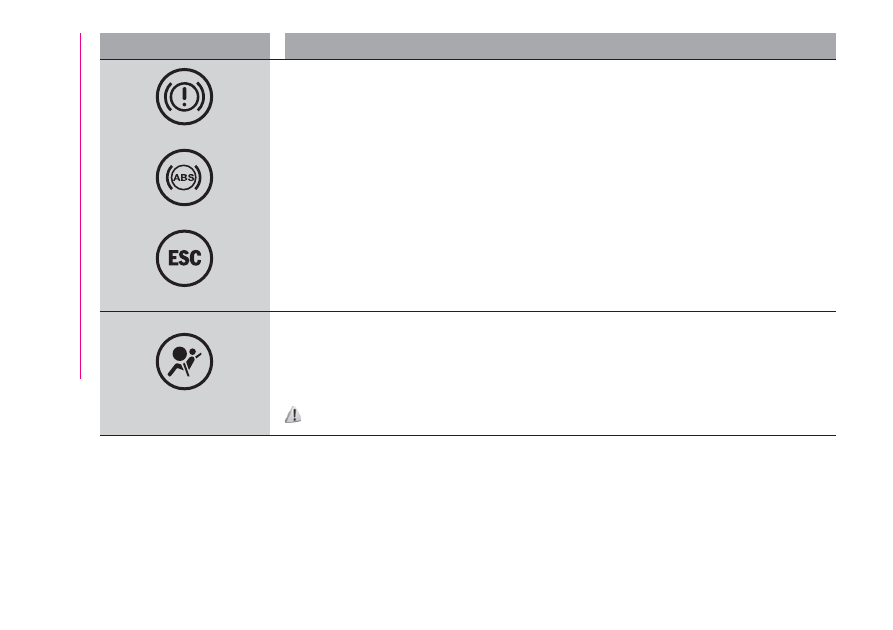

Warning light

What it means

red

SEAT BELTS REMINDER

The warning light switches on constantly with the vehicle stationary and the driver's side or passenger side

seat belt (when the passenger is present) not fastened.

The warning light will flash and a buzzer will sound if the car is in motion and the front seat belts are not

correctly fastened.

For permanent deactivation of the acoustic signal (buzzer) of the S.B.R. (Seat Belt Reminder) system

contact an Abarth Dealership. The system can be reactivated at any time using the Setup Menu.

47

Warning light

What it means

red

amber

amber

EBD FAILURE

The simultaneous switching on of the warning lights with the engine on indicates either a failure of the EBD

system or that the system is not available. In this case, the rear wheels may suddenly lock and the car may

swerve when braking sharply. On some versions the display shows the dedicated message.

Drive very carefully to an Abarth Dealership to have the system inspected immediately.

red

AIR BAG FAILURE

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

The warning light stays on constantly if there is a fault in the airbag system. On some versions the display

shows the dedicated message.

34) 35)

48

KNOWING

THE

INSTRUMENT

P

ANEL

Warning light

What it means

red

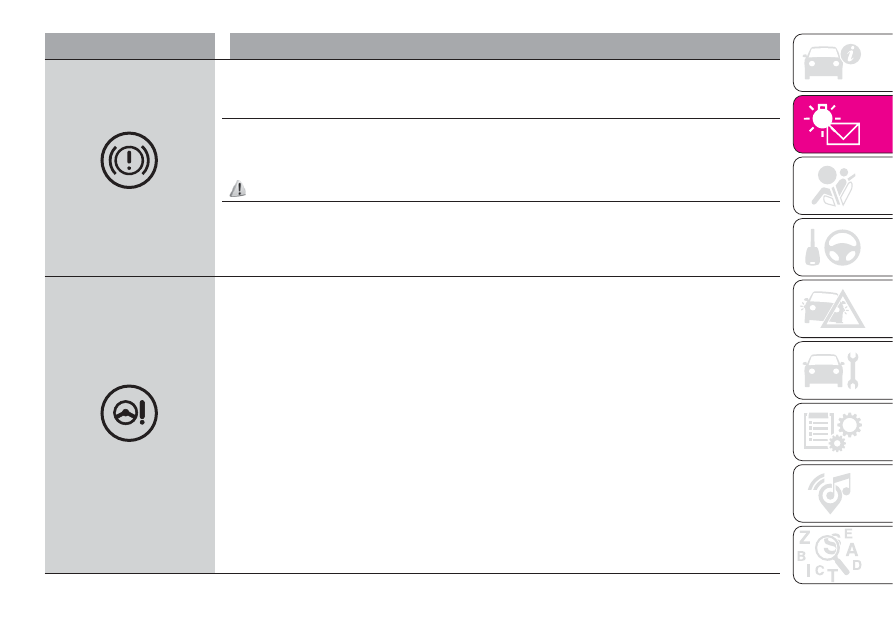

LOW BRAKE FLUID/HANDBRAKE ENGAGED

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

Low brake fluid level

The warning light turns on when the level of the brake fluid in the reservoir falls below the minimum level,

possibly due to a leak in the circuit. On some versions the display shows the dedicated message.

36)

Handbrake engaged

The warning light switches on when the handbrake is engaged.

On certain versions, if the car is moving the acoustic warning will also sound.

IMPORTANT If the warning light turns on when travelling, check that the handbrake is not engaged.

red

“DUALDRIVE” ELECTRIC POWER STEERING FAILURE

When the key is turned to MAR, the warning light switches on but it should switch off after a few seconds.

If the warning light stays on, on some versions along with a dedicated message on the display, you may

not have steering assistance and the effort required to operate the steering wheel could be notably

increased; steering is, however, possible.

In this case, contact an Abarth Dealership.

If the warning light switches on while driving (on some versions, together with a dedicated message on the

display) you may not have steering assistance. Although it will still be possible to steer the vehicle, the effort

needed to operate the steering wheel could be increased: contact an Abarth Dealership as soon as

possible.

IMPORTANT In some circumstances, factors independent of the electric power steering could cause the

warning light on the instrument panel to switch on. In this case, stop the car immediately (should it be in

motion), stop the engine for about 20 seconds and then restart the engine. If the warning light stays on,

contact an Abarth Dealership.

IMPORTANT After the battery is disconnected, the steering must be initialised. The warning light switches

on to indicate this. To carry out this procedure, simply turn the steering wheel all the way from one end to

the other or drive in a straight line for about a hundred metres.

49

Warning light

What it means

amber

BRAKE PAD WEAR

The warning light switches on, together with a dedicated message on the display, if the front or rear brake

pads (where provided) are worn. In this case have them replaced as soon as possible.

amber

ESC SYSTEM

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

ESC system activation

Flashing of the warning light while driving indicates the intervention of the ESC system.

ESC system failure

If the warning light does not go off or stays on together with the LED on the TTC button while driving. The

display will show a dedicated message.

Contact an Abarth Dealership.

Hill Holder failure

This warning light switches on, on some versions together with a dedicated message on the display, in the

event of a Hill Holder system fault.

In this case, contact an Abarth Dealership as soon as possible.

50

KNOWING

THE

INSTRUMENT

P

ANEL

Warning light

What it means

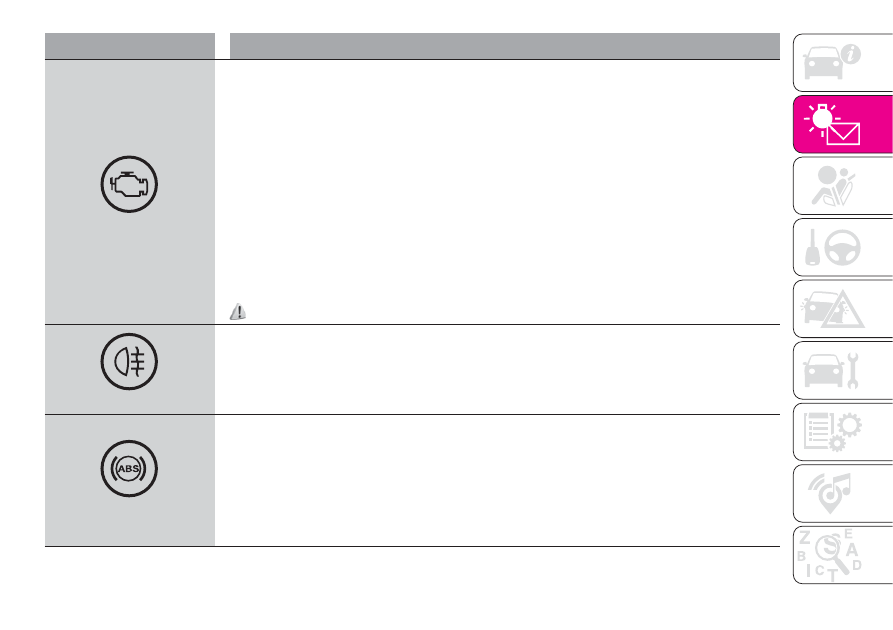

amber

INJECTION / EOBD SYSTEM FAILURE

Under normal conditions, the warning light comes on when the ignition key is turned to MAR, but should

go off as soon as the engine is started.

The warning light remains on or switches on while driving, on some versions together with a dedicated

message on the display, if the injection system is not working properly. In particular, if the warning light

switches on continuously, it indicates a malfunction in the supply/ignition system that could cause

excessive exhaust emissions, a possible loss of performance, poor driveability and high fuel consumption.

Under these conditions, the vehicle can continue travelling at moderate speed without demanding

excessive effort from the engine. Prolonged use of the car with the warning light on may cause damage.

Contact an Abarth Dealership as soon as possible.

If the warning light is flashing, this indicates that the catalytic converter may be damaged.

If the light flashes, release the accelerator pedal to reduce engine revs until the warning light stops flashing;

continue the journey at a moderate speed, trying to avoid driving conditions that may cause further

flashing, and contact an Abarth Dealership as soon as possible.

39)

amber

REAR FOG LIGHT

The warning light switches on when the rear fog light is activated.

amber

ABS FAILURE

The warning light switches on when the ignition key is turned to MAR, but it should switch off after a few

seconds.

The warning light comes on, on some versions along with a message on the display, when the system is

inefficient or not available. In this case the braking system maintains its efficiency unaltered but without the

advantage of the ABS system.

Drive carefully and contact an Abarth Dealership as soon as possible.

51

Warning light

What it means

amber

iTPMS

(where provided)

Tyre pressure low

The warning light switches to indicate that the pressure of one or more tyres is lower than the

recommended value, in order to guarantee long tyre life and low fuel consumption, or to indicate a slow

loss of pressure.

In this way the iTPMS warns the driver that one or more tyres may be flat and probably punctured. In this

case it is advisable to restore the correct pressure value. Once the normal operating conditions of the

vehicle are restored, carry out the Tyre reset procedure.

IMPORTANT Do not continue driving with one or more flat tyres as handling may be compromised. Stop

the vehicle, avoiding sharp braking and steering.

iTPMS failure/iTPMS temporarily deactivated

The warning light flashes for about 75 seconds and then stays on constantly (along with a dedicated

message on the display) to indicate that the system is temporarily deactivated or faulty. The system goes

back to normal operation when the operating conditions allow it. If this is not the case, carry out the Tyre

reset procedure after restoring the normal operating conditions.

If the malfunction warning persists, contact an Abarth Dealership as soon as possible.

Warning light

What it means

green

SIDE LIGHTS AND DIPPED BEAM HEADLIGHTS/FOLLOW ME HOME

Side lights and dipped beam headlights

The warning light switches on when the side lights or dipped headlights are turned on.

Follow Me Home

The warning light comes on, on some versions along with a dedicated message on the display, when the

"Follow me home" device is used.

52

KNOWING

THE

INSTRUMENT

P

ANEL

Warning light

What it means

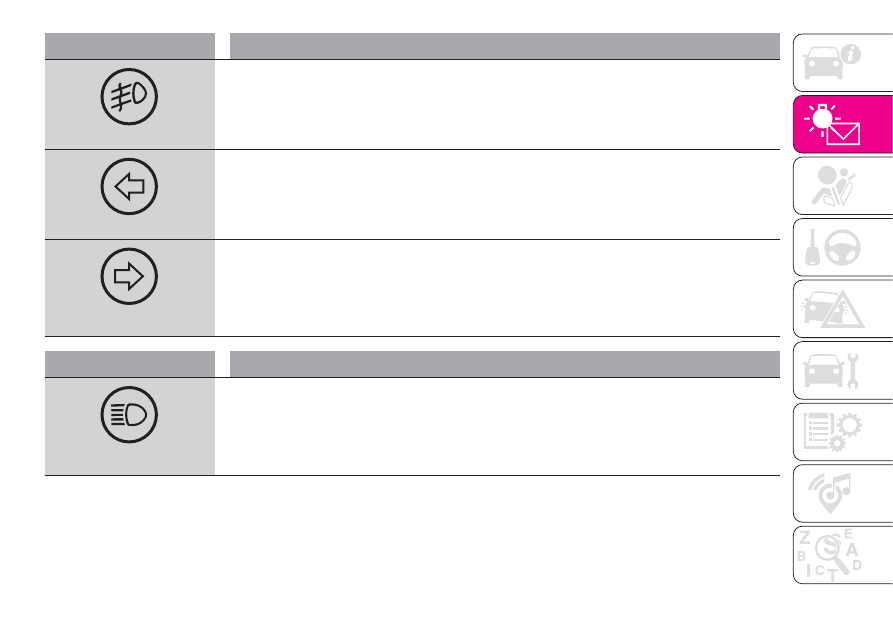

green

FOG LIGHTS

The warning light comes on when the front fog lights are turned on.

green

LEFT DIRECTION INDICATOR

The warning light turns on when the direction indicator control lever is moved downwards or, together with

the right indicator, when the hazard warning light button is pressed.

green

RIGHT DIRECTION INDICATOR

The warning light turns on when the direction indicator control lever is moved upwards or, together with the

left indicator, when the hazard warning light button is pressed.

Warning light

What it means

blue

MAIN BEAM HEADLIGHTS

The warning light switches on when the main beam headlights are turned on.

53

INSTRUMENT PANEL WARNING SYMBOLS

Symbol

What it means

red

red

red

DOORS/BONNET/LUGGAGE COMPARTMENT OPEN

The symbols on the display switches on, together with a dedicated message, on some versions, when one

or more doors, the tailgate or the bonnet (where provided) are not properly closed. An acoustic warning is

also emitted with the doors open and the car in motion.

red

LOW BATTERY CHARGE

If the warning light or the symbol on the display (together with a dedicated message on the display on

some versions) remains on, contact an Abarth Dealership immediately.

red

INSUFFICIENT ENGINE OIL PRESSURE/ENGINE OIL DETERIORATED

When the key is turned to MAR the icon appears (where present), but should disappear as soon as the

engine is started.

NOTE Where present, the warning light may be amber

Low engine oil pressure

The symbol appears continuously together with the message on the display (where present) when the

system detects that the engine oil pressure is insufficient.

37)

54

KNOWING

THE

INSTRUMENT

P

ANEL

Symbol

What it means

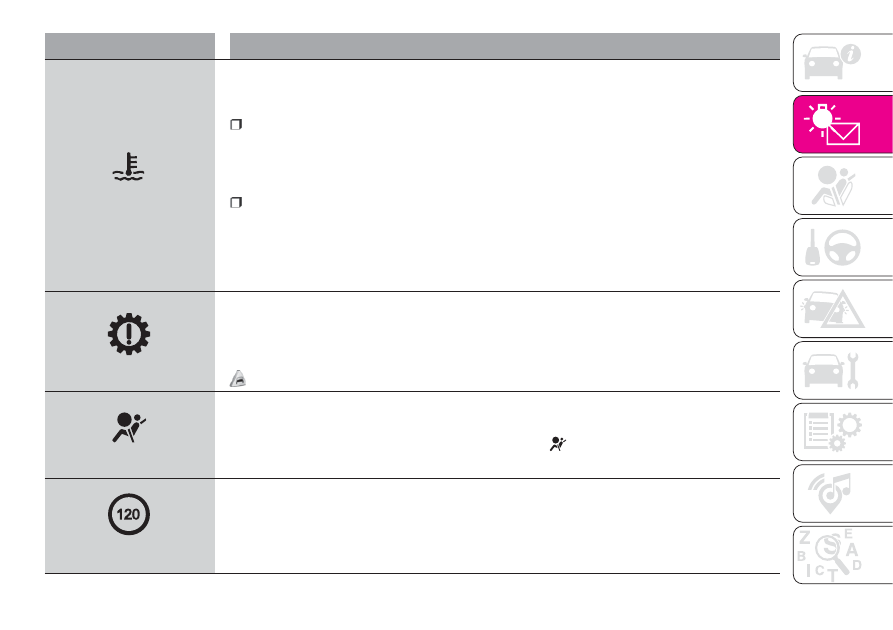

red

ENGINE COOLANT TEMPERATURE TOO HIGH

On some versions, the symbol appears on the display when the engine is overheated together with a

dedicated message on the display.

In normal driving conditions

: stop the car, switch off the engine and check that the fluid level in the

reservoir is not below the MIN mark. In this case, wait for the engine to cool down, then slowly and
carefully open the cap, top up with coolant and check that the level is between the MIN and MAX marks on
the reservoir itself. Also check visually for any fluid leaks. Contact an Abarth Dealership if the warning light
switches on when the engine is started again;

If the car is used under demanding conditions

(e.g. when fully loaded): slow down and, if the

warning light stays on, stop the car. Stop for two or three minutes with the engine running and slightly
accelerated to facilitate better coolant circulation, then turn the engine off. Check that the coolant level is
correct as described above.

IMPORTANT Over demanding routes, it is advisable to keep the engine running and slightly accelerated for

a few minutes before turning it off

red

ROBOTISED SEQUENTIAL GEARBOX FAILURE

When the ignition key is turned to MAR, the icon appears but should disappear after a few seconds.

The icon flashes, along with a dedicated message on the display and an acoustic warning, to indicate

transmission failure.

15)

red

Airbag warning light failure

(where present)

The icon lights up when a fault is detected in the warning light

.

red

SPEED LIMIT EXCEEDED

The symbol is shown on the display, together with a dedicated message and an acoustic signal, when the

vehicle exceeds the speed limit set in the Setup Menu (e.g. 120 km/h). For some markets, the symbol is

red.

55

Symbol

What it means

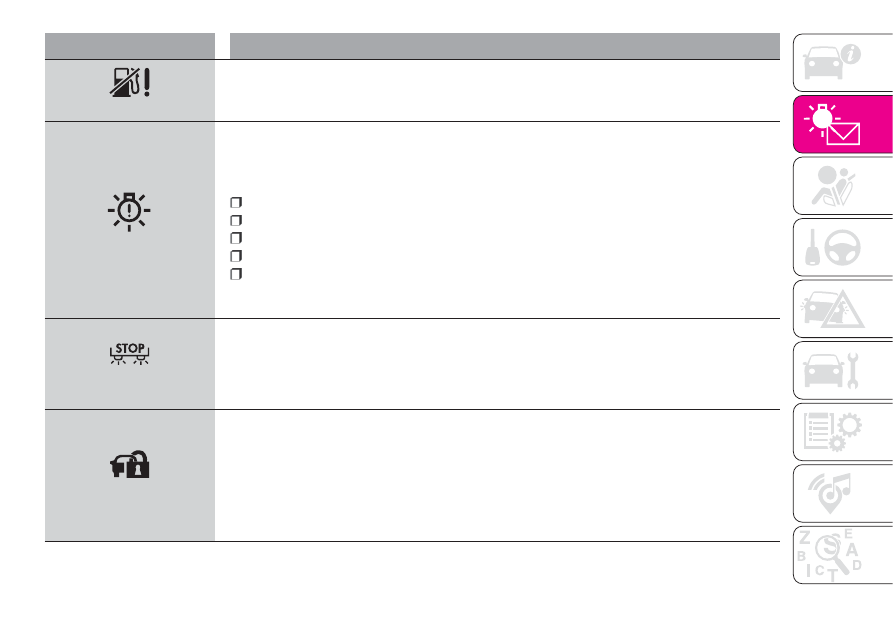

amber

POSSIBLE ICE ON ROAD

The symbol is displayed when the outside temperature falls to or below 3°C.

On some versions the display shows the dedicated message.

amber

PARKING SENSOR FAILURE

(where provided)

The symbol is shown on the display together with a dedicated message if there is a fault in the parking

sensors.

amber

SERVICE (SCHEDULED SERVICING) EXPIRED

When the scheduled servicing is nearly due ("scheduled service deadline"), the display will show the

symbol followed by the number of kilometres/miles until the car must be serviced. This is displayed

automatically, with ignition key at MAR, 2000 km (or equivalent value in miles) before servicing or, for some

markets, 30 days before servicing. It is also displayed each time the key is turned to MAR or, for some

markets, every 200 km (or equivalent value in miles).

Go to an Abarth Dealership, where the "Service Schedule" operations will be performed and the message

will be reset.

amber

ASR SYSTEM

On some versions, the display will the show symbol together with a dedicated message on the display,

when the ASR system is deactivated.

amber

HILL HOLDER FAILURE

(where provided)

The display will show the symbol together with a dedicated message when there is a fault in the Hill Holder

system.

In this case, contact an Abarth Dealership as soon as possible.

amber

FUEL CUT-OFF SYSTEM

The display will show the symbol and a dedicated message if the fuel cut-off system intervenes.

For the fuel cut-off system re-activation procedure, see the "Fuel cut-off system" paragraph, in the "In an

emergency" chapter.

56

KNOWING

THE

INSTRUMENT

P

ANEL

Symbol

What it means

amber

FUEL CUT-OFF SYSTEM FAILURE

The display will show the symbol and a dedicated message if the fuel cut-off system is faulty.

amber

EXTERIOR LIGHTS FAILURE

(where provided)

The symbol is shown on the display together with a dedicated message when there is a fault in one of the

following lights:

daytime running lights (DRL)

side lights

direction indicators

rear fog light

number plate lights.

The anomaly relating to these lights could be: one or more blown bulbs, a blown protection fuse or a break

in the relevant electric connection.

amber

BRAKE LIGHT FAILURE

(where provided)

The display will show the symbol together with a dedicated message if there is a fault in the brake lights.

The fault may be caused by a blown bulb, a blown protection fuse or a break in the relevant electrical

connection.

amber

FIAT CODE SYSTEM FAILURE

With the key in the MAR position, on some versions the warning light, or the symbol on the display, turns

on continuously, along with a dedicated message on the display, to signal a possible Fiat CODE system

failure.

If the symbol appears on the display with engine running, it means that the car is not protected by the

engine immobiliser device.

In this case, contact an Abarth Dealership as soon as possible.

57
