WARNING

18)

If the window needs to be cleaned,

make sure the device is deactivated or the
key is on STOP.

19)

Driving with worn windscreen/rear

window wiper blades is a serious hazard,
because visibility is reduced in bad
weather.

26

KNOWING

YOUR

CAR

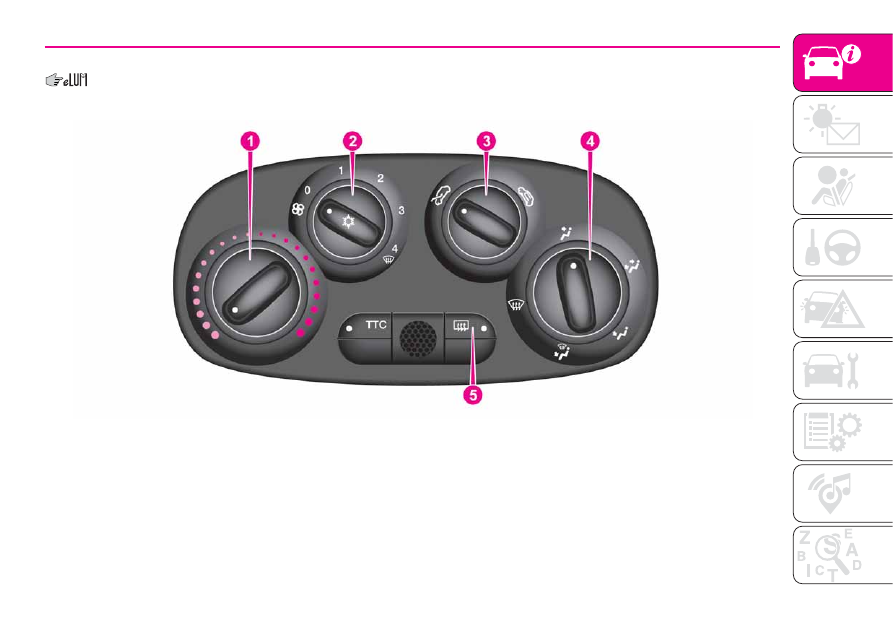

MANUAL CLIMATE CONTROL SYSTEM

(where provided)

.

CONTROLS

28

AB0A0223C

27

1. Air temperature knob

Red section: hot air;

Blue section: cold air.

2. Fan speed/climate control on and
off knob

Press the knob to activate the climate
control system; the LED on the knob
switches on. This enables rapid cooling
of the passenger compartment.

NOTE To stop the air flow from the
vents turn the knob to 0.

2)

3. Air recirculation knob

– internal air recirculation
– air intake from outside

IMPORTANT It is advisable to switch
the air recirculation on whilst queueing
or in tunnels to prevent the introduction
of polluted air. However, it is better
not to use the function for long periods,
particularly if there are many people
on board, to prevent the windows from
misting.

4. Air distribution knob

towards the central and side

dashboard vents to ventilate the chest
and face during the hot season.

distributed between the footwell

diffusers (warmest air) and the
dashboard vents (coolest air).

towards the footwell diffusers. Due

to the natural tendency of heat to
spread upwards, this type of
distribution warms the passenger
compartment up as quickly as possible,
providing an immediate feeling of
warmth.

distributed between footwell

diffusers and the windscreen/front side
window diffusers. This type of
distribution achieves effective heating of
the passenger compartment and
prevents the windows from misting up.

towards the windscreen and front

side window vents to demist or defrost
them.
IMPORTANT In warm-humid weather
conditions, using cold air on the
windscreen may cause external
condensation, which could limit
visibility.

5. Heated rear window activation
and deactivation button

The LED on the button switches on to
indicate activation.

Fast windscreen and
front side window
demisting and
defrosting (MAX-DEF)

Proceed as follows:

turn knob 1 to the red section;

turn knob 3 to

;

turn knob 4 to

;

turn knob 2 to 4

(maximum fan

speed).

WARNING

2)

The system uses a coolant that is

compatible with the laws in force in
countries where the vehicle is sold, R134a
or R1234yf. When charging, only use the
gas indicated on the dedicated plate in the
engine compartment . The use of other
coolants affects the efficiency and
condition of the system. The lubricant used
for the compressor is also strictly linked
to the refrigerant gas type, refer to the
Abarth Dealership.

28

KNOWING

YOUR

CAR

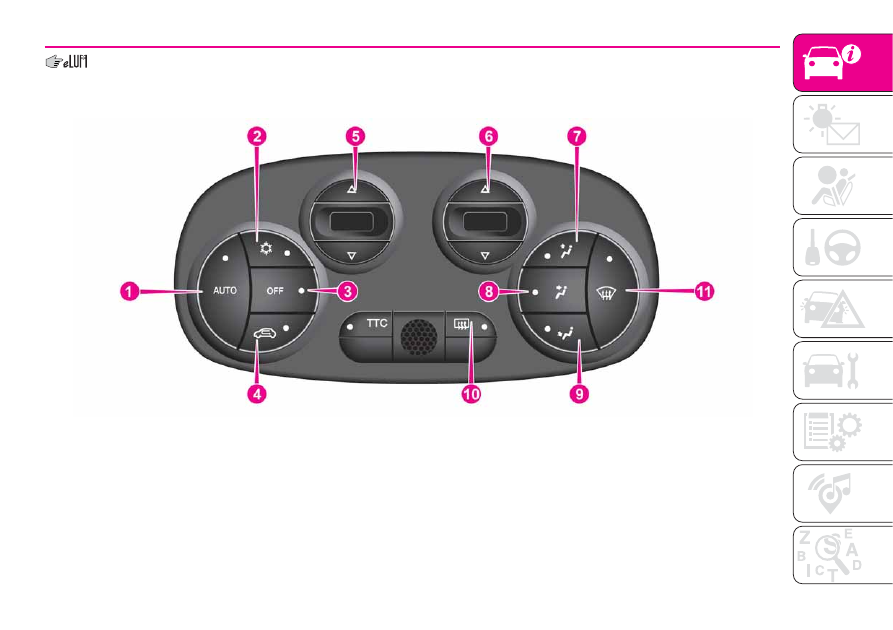

AUTOMATIC CLIMATE CONTROL SYSTEM

.

(where provided)

.

COMMANDS

29

AB0A0224C

29

3)

Depending on the temperature set by
the user, the automatic climate control
system automatically regulates the
temperature, flow and distribution of the
passenger compartment air, as well as
the recirculation function. These
settings can be changed by the user,
putting the climate control system
in manual mode (the LED on the AUTO
1 fig. 29 button turns off).

1. AUTO button: automatic climate

control function on

2.

button: climate control system

compressor on or off. The LED
on the button is on when the
compressor is turned on.

3. OFF button: turns the climate

control system off

4.

button: air recirculation on or

off. It is inadvisable to use air
recirculation when the outside
temperature is low, since the
windows could mist rapidly.

5.

buttons: temperature setting.

Pressing the

button increases the

passenger compartment
temperature, pressing the

button

decreases it.

6.

buttons: fan speed

adjustment. Pressing the

button

increases the passenger
compartment air flow, pressing the

button decreases it.

7.

button: directs air flow to the

windscreen and front side window
vents to demist or defrost them.

8.

button: directs air flow to the

central and side dashboard vents to
ventilate the body and face during
the hot season.

9.

button: directs air flow to the

front seat feet area vents. Due to the
natural tendency of heat to spread
upwards, this type of distribution
warms the passenger compartment
up as quickly as possible, providing
an immediate feeling of warmth.

10.

button: heated rear window

demisting/defrosting.

11.

button: front window fast

demisting/defrosting. The function
remains active for approximately
3 minutes after the coolant
temperature exceeds 50°C

IMPORTANT In warm-humid weather
conditions, using cold air on the
windscreen may cause external
condensation, which could limit
visibility.

WARNING

3)

The system uses a coolant that is

compatible with the laws in force in
countries where the vehicle is sold, R134a
or R1234yf. When charging, only use the
gas indicated on the dedicated plate in the
engine compartment . The use of other
coolants affects the efficiency and
condition of the system. The lubricant used
for the compressor is also strictly linked
to the refrigerant gas type, refer to the
Abarth Dealership.

30

KNOWING

YOUR

CAR

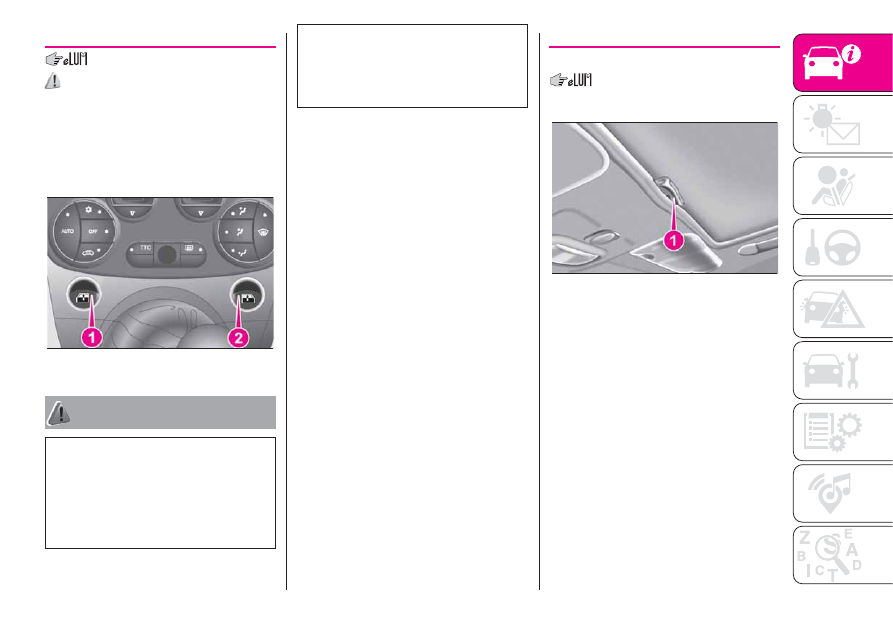

WINDOW WINDERS

20) 21)

Turn the ignition key to the MAR
position and press the following
buttons:
1. Opening/closing of the left window.
2. Opening/closing of the right window.

WARNING

20)

Improper use of the electric windows

can be dangerous. Before and during
operation, always check that passengers
are not exposed to the risk of being injured
either directly by the moving windows or
through objects getting caught or struck by
them.

21)

When leaving the vehicle, always

remove the ignition key to avoid the risk of
injury for people still on board due to
accidental operation of the electric
windows.

ELECTRIC SUNROOF

(where provided)

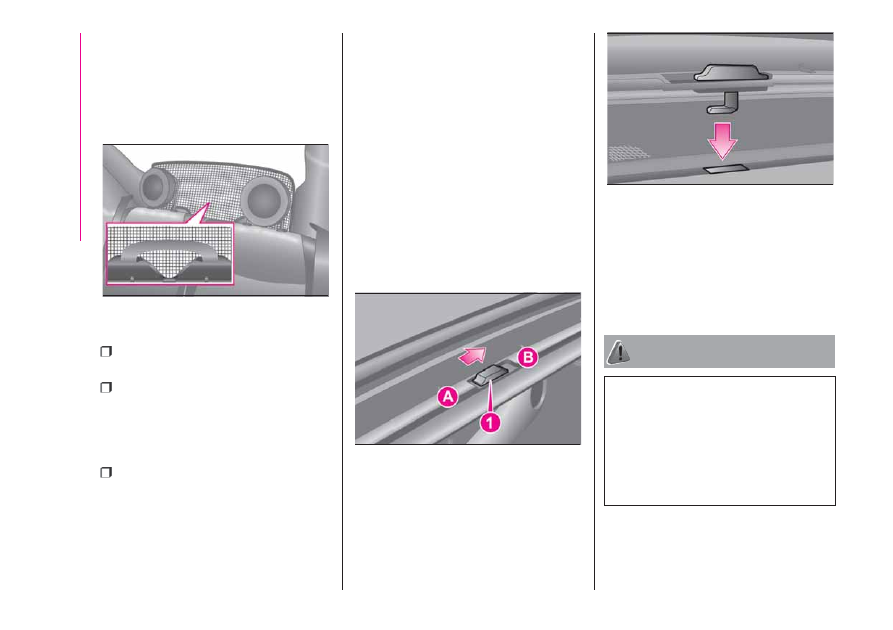

Sunshade

Press the catch 1 fig. 31 and guide the
blind until it is completely open. To
close it, grab the handle and move the
blind to the closed position until catch 1
is attached.

30

AB0A0225C

31

AB0A0039C

31

Opening and closing the roof

Opening: press the button 1 fig. 32

and hold it down: the roof will move
to the "spoiler" position. To fully open
the roof press button 1 again and hold
it down: the roof will stop in the position
reached when the button is released.

To close: Press button 2 fig. 32 and

hold it down: the roof will move to
the "spoiler" position. The roof will stop
in the position reached when the button
is released. Press button 2 again and
hold it down until the roof is completely
closed.

9) 10)

22)

ANTI-PINCH DEVICE

The sun roof has an anti-pinch safety
system capable of detecting the
presence of an obstacle whilst the roof
is closing. When this happens, the
system stops and the movement of the
roof is immediately reversed.

INITIALISATION
PROCEDURE

The sunroof must be re-initialised after
disconnecting the battery or if the
relevant protection fuse is blown.
Proceed as follows:

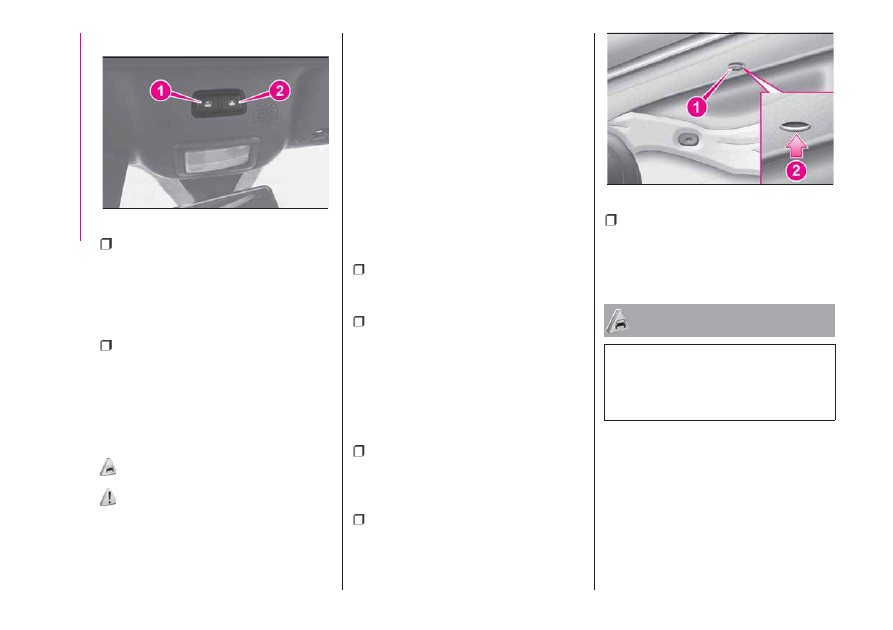

press button 2 fig. 32 and hold it

down so that the roof closes
completely in stages

after full closing, wait for the sun roof

motor to stop.

EMERGENCY OPERATION

If the electrical device for moving the
roof fails, the sun roof can be moved
manually proceeding as described
below:

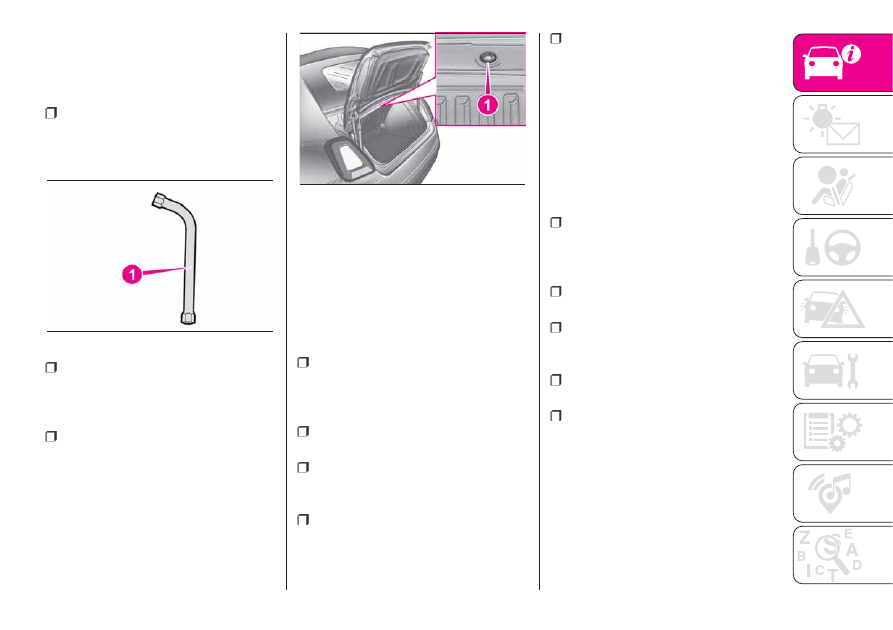

for manual activation remove the

protective cap 1 fig. 33 from its housing
which is located on the internal
covering behind the sun blind

take the Allen key provided from the

tool box in the luggage compartment

insert the key provided into the

housing 2 and turn it clockwise to open
the roof or anticlockwise to close the
roof.

WARNING

9)

Do not open the sun roof if there is

snow or ice on it: you may damage it

10)

Use the sun roof only at "spoiler"

position if a transverse roof rack is fitted.

32

AB0A0287C

33

AB0A0040C

32

KNOWING

YOUR

CAR

WARNING

22)

When leaving the vehicle, always

remove the key from the ignition switch to
avoid the risk of injury to those still inside
the car due to accidental operation of
the sun roof. Improper use of the roof can
be dangerous. Before and during
operation, always check that no-one is
exposed to the risk of being injured by the
moving sunroof or by objects getting
caught or hit by it.

SOFT TOP

(where provided)

The soft top can be automatically
opened from the closed position to the
spoiler position, and from this position
to the fully open position.

Suggestions

it is advisable to close the soft top

when the car is parked. The closed soft
top effectively protects the car from
bad weather and from theft;

it is advisable to put valuables in the

boot and lock the lid even when the
top is closed.

SOFT TOP MOVEMENT

23) 24) 25)

11) 12) 13)

IMPORTANT NOTE If moved frequently
in a short time, the motor could
overheat causing the thermal protection
to block the system. Wait for a minute
and repeat.

OPERATION USING THE BUTTONS
INSIDE THE CAR

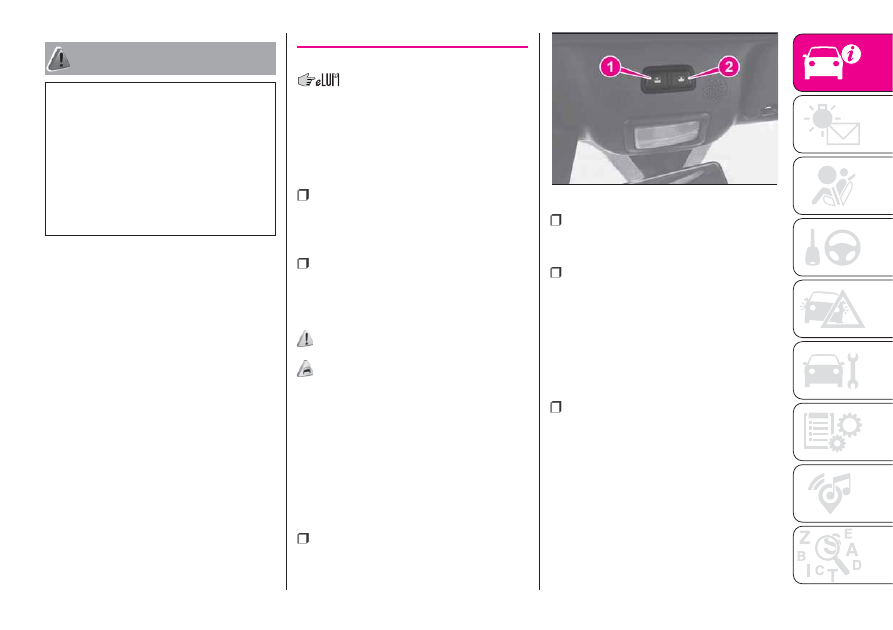

Opening the soft top:

Opening partially (spoiler position):

press the button 1 fig. 34 once .

To stop the opening: press the

button 1 while the soft top is opening.
Press it again to continue opening.

Opening fully: from the spoiler

position, press the button 1 again. If
one of the two buttons, 1 or 2, is
pressed before the final position is
reached, the soft top will stop
and move back to the initial position
(spoiler position).
Closing the soft top:

Closing from the fully open position:

press the button 2 fig. 34 once. If one
of the two buttons is pressed before
the spoiler position is reached, the roof
will stop and movement will be
reversed, moving to the initial position
(fully open).

34

AB0A0287C

33

Closing from the spoiler position:

press the button 2 to bring the roof
automatically to the safety position
(approximately 25 cm from fully closed
position). If one of the two buttons is
pressed before the stop position is
reached, the soft top may stop in an
intermediate horizontal open position.
Press and hold the button 2 with the
roof in the safety position. The roof will
stop instantly if the button is released
before the fully closed position is
reached.

OPERATION BY MEANS OF
REMOTE CONTROL

The remote control can only be used
with the engine off and the doors
closed.
NOTE The remote control can be used
to open the roof to the horizontal open
position (spoiler position).

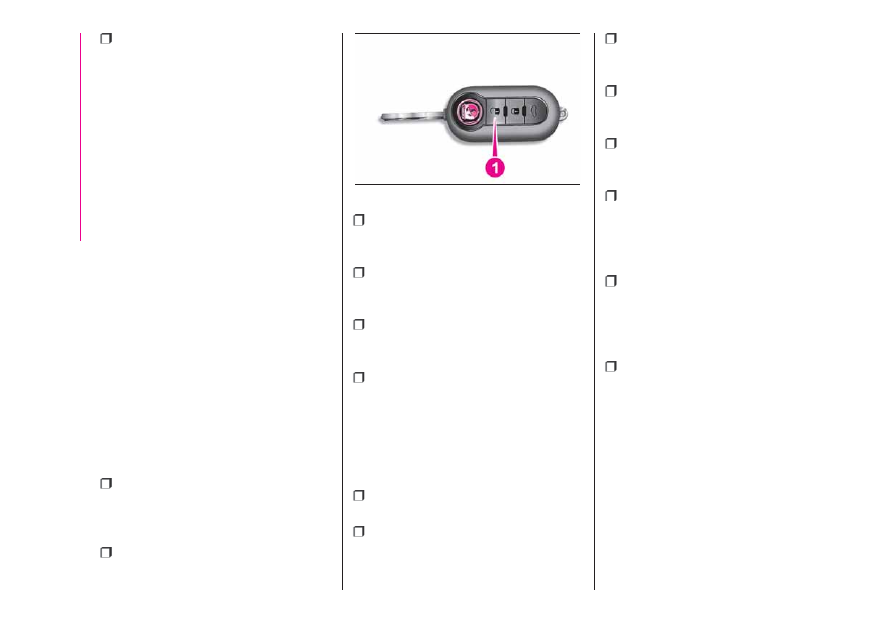

Continuously pressing the "release"
button 1 fig. 35, the soft top opens and
stops in any position when the button
is released.

IMPORTANT NOTES

The horizontal and vertical parts of

the soft top can be operated at any
speed lower than 100 and 80 km/h
respectively.

The top can be operated at any

temperature in the range from -18 to
+80.

It is recommended to have the

engine running always when opening or
closing the soft top.

If required, remove the battery with

open or closed soft top, but NOT when
the soft top is moving.

Do not fix luggage transport devices

to the soft top and do not travel with
objects resting on the open top.

If requested by the user, the heated

rear window is only turned on if the
soft top is fully closed. If the soft top is
closed incorrectly, the heated rear
window will not function and the
corresponding warning light will not turn
on.

Do not remove ice from the soft top

with a sharp item.

To prevent damage, do not use

scrapers or sprays to remove ice from
the heated rear window.

Do not put objects on the soft top:

they could fall if the it is operated,
causing damage and injury.

It is advisable to cover the soft top

with a protective sheet if the car is
left parked in the open for a long time.

Do not keep the soft top folded for a

long time: this could cause folds and
creases in the fabric.

Before moving the soft top, check

that there is enough room to carry
out the operation and that there are no
obstacles or people close to its moving
parts.

The cooled air flow into the

passenger compartment may decrease
if the automatic climate control system
is on and the top is not completely
closed.

With the soft top open and the car

travelling, the voice recognition system
may not recognise voice commands
because of the background noise: with
the soft top closed and at a high speed,
the voice function for number dialling
may not be recognised.

35

AB0A0332C

34

KNOWING

YOUR

CAR

EMERGENCY OPERATION

If the buttons fail, the soft top can be
moved manually proceeding as
described below:

take the provided key 1 fig. 36

located in the luggage compartment in
together with the tool box or the
Fix&Go kit;

insert the provided key in position,

visible from inside the luggage
compartment beneath the parcel shelf
in the point 1 shown in fig. 37;

turn: clockwise to open the soft top;

anticlockwise to close it.
If the tailgate fails to open due to the
battery being flat, or following an
anomaly of the tailgate electric lock,
perform an emergency tailgate opening
as described in the “boot” paragraph
of the “Knowing your car” chapter, the
manually move the soft top as
described above.

To restore automatic movement,
contact an Abarth Dealership.

INITIALISATION
PROCEDURE

The soft top must be re-initialised after
disconnecting the battery or if the
relevant protection fuse is blown.
Proceed as follows:

before carrying out any other

operation, make sure the engine is on
during the whole initialisation
procedure;

keep the opening button pressed

until the soft top is completely open;

when the soft top is completely

open, keep the button pressed for at
least 2 seconds;

keep the closing button pressed

until the soft top is completely closed;

when the soft top is completely

closed, keep the button pressed for at
least 2 seconds.
When the procedure is terminated, the
soft top will automatically carry out a
complete opening and closing cycle (up
to 25 cm from the completely closed
position) to inform the driver that
correct operation has been restored.
If the soft top is already initialised,
proceed as follows:

before carrying out any other

operation, make sure the engine is on
during the whole initialisation
procedure;

keep the opening button pressed

until the soft top is completely open;

when the soft top is completely

open, keep the button pressed for at
least 10 seconds;

keep the closing button pressed

until the soft top is completely closed;

when the soft top is completely

closed, keep the button pressed for at
least 2 seconds.
When the procedure is terminated, the
soft top will automatically carry out a
complete opening and closing cycle (up
to 25 cm from the completely closed
position) to inform the driver that
correct operation has been restored.

36

AB0A0327C

37

AB0A0295C

35

WIND STOP

The Wind Stop fig. 38 is designed to
improve driving comfort, by reducing air
turbulence in the passenger
compartment when travelling with the
soft top down.

To use it:

Release the backrest of the rear seat

(single or split).

Attach the Wind Stop by inserting

the central part inside the rear screen
guard, with the concave part in the
direction of the passenger, as shown in
the figure fig. 38;

re-position the backrest correctly;

the Wind Stop is locked between
the seat and parcel shelf.

FRONT SPOILER

The car is provided with a front spoiler
which can be raised to improve
aerodynamic comfort inside the
passenger compartment.
To lift the spoiler, release the catch by
means of the slider 1 moving it to
position B as shown in fig. 39.
Be careful not to move the slider 1 from
position B to position A with the spoiler
up.
To lower the spoiler, press and move
the slider to position A fig. 39 to lock it
once the slider’s catch is positioned
inside its housing fig. 40.

It is advisable to raise the spoiler when
the horizontal segment of the roof is
open and at speeds faster than 50
km/h.

With the roof completely open, it is
advisable to keep the spoiler lowered to
limit wind noise inside the passenger
compartment.
Raising the spoiler will reduce the flow
of air to the rear seats.

WARNING

23)

Keep hands away from the top

mechanism while opening and closing the
top or if the top stops in a position before
completing the cycle to prevent damage
and injury.

24)

Keep children away from the area in

which the top is folding during opening or
closing operations.

38

AB0A0328C

39

AB0A0329C

40

AB0A0330C

36

KNOWING

YOUR

CAR

25)

When leaving the car, always remove

the key from the ignition device to avoid the
risk of injury due to accidental operation
of the soft top: improper use of the roof
can be dangerous. Before and during
operation, always check that no-one is at
risk of being injured by the moving soft top
roof or by objects getting caught and
dragged by it.

WARNING

11)

Never open the top in presence of

snow or ice to prevent damage.

12)

Do not place objects on the rear

window shelf to prevent damage while the
top is closing.

13)

Loads may not be secured on the roof.

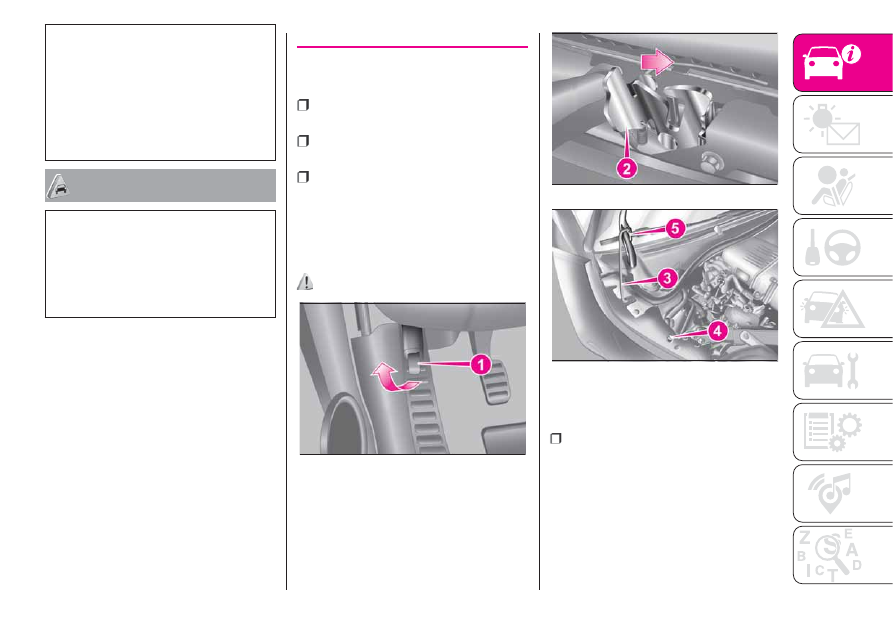

ENGINE BONNET

OPENING

Proceed as follows:

pull lever 1 fig. 41 in the direction

indicated by the arrow;

move the lever 2 fig. 42 to the right

as shown in the figure;

lift the bonnet and, at the same time,

release the supporting rod 3 fig. 43
from its catch 4, then insert the end of
the rod into housing 5 in the bonnet
(large hole) and push to safety position
(small hole), as shown in the figure.

26) 27) 28) 30)

CLOSING

Proceed as follows:

hold the bonnet up with one hand

and with the other remove the stay
3 fig. 43 from the housing 5 and put it
back in its locking device 4;

41

AB0A0051C

42

AB0A0052C

43

AB0A0053C

37

lower the bonnet to approximately

20 centimetres above the engine
compartment and let it come down.
Make sure that the bonnet is
completely closed and not just secured
in safety position. If it is not perfectly
closed, do not try to press the bonnet
down but open it and repeat the
procedure.

29)

WARNING

26)

The bonnet may drop suddenly if the

supporting rod is not positioned correctly.
Only perform these operations when the
car is stationary.

27)

Be careful working inside engine

compartment when the engine is hot to
avoid burning yourself. Do not place your
hands near the engine fan as it may be
activated even when the key is removed.
Wait until the engine has cooled.

28)

Be very careful not to allow scarves,

neckties and other loose articles of clothing
from touching, even accidentally, any
moving parts. This may cause the clothing
to be pulled into the part, resulting in
serious injury to the wearer.

29)

For safety reasons, the bonnet must

always be properly closed while the car is
travelling. Therefore, always make sure that
it is closed properly and that the lock is
engaged. If you notice when driving that
the bonnet has not been properly locked,
stop immediately and close the bonnet
correctly.

30)

Use both hands to lift the bonnet.

Before lifting, check that the windscreen
wiper arms are not raised from the
windscreen, that the vehicle is stationary
and that the handbrake is engaged.

LUGGAGE
COMPARTMENT

31) 32)

OPENING THE TAILGATE
WITH THE REMOTE
CONTROL

Press button

on the key with the

remote control.
The direction indicators will blink twice
when the tailgate is opened.
On some versions, opening the tailgate
will switch the boot ceiling light on:
the light will switch off automatically
when the tailgate is closed.

14)

33)

ELECTRIC HANDLE
(SOFT TOUCH)

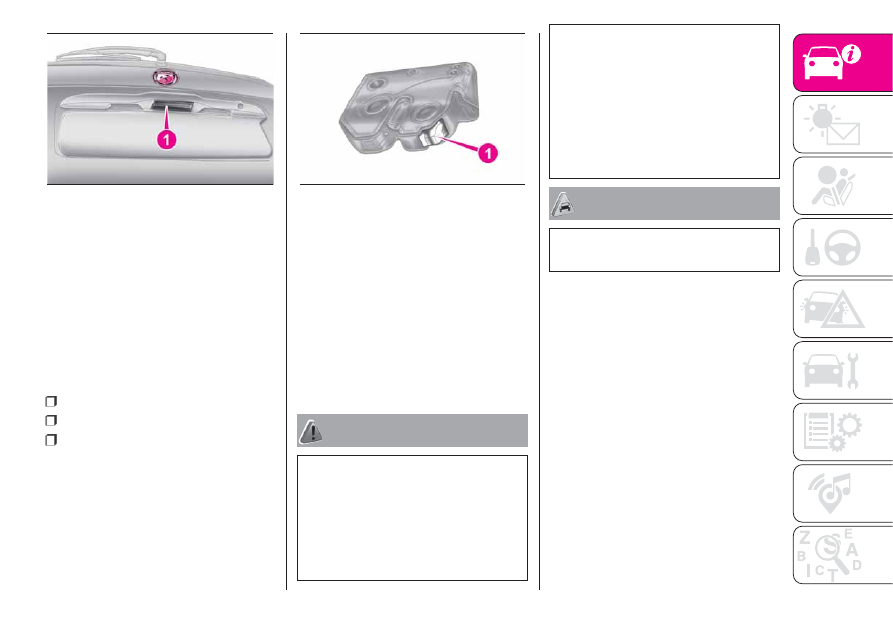

The tailgate (if unlocked) can be opened
from the outside by using the electric
opening handle 1 fig. 44 located under
the large handle.
The activation of the

symbol on

the display indicates that the tailgate
is not shut properly.

38

KNOWING

YOUR

CAR

CLOSING

To close, lower the tailgate by pressing
near the lock until you hear it click.

EMERGENCY TAILGATE
OPENING

To open the tailgate from the passenger
compartment if the car battery is flat
or the electric tailgate lock is faulty,
proceed as follows (see "Extending the
boot" in this chapter):

extract the rear head restraints

fold the backrests over

to unlock the tailgate mechanically,

working from the inside of the luggage
compartment, use lever 1 fig. 45.

EXTENDING THE BOOT

The boot can be partially (50/50) or
totally extended by splitting the rear
seat.
See the descriptions in the “Rear seats”
paragraph for how to expand the boot.

REMOVING THE PARCEL
SHELF

To remove the parcel shelf, release it
from its two side pins and pull it out.

WARNING

31)

Never exceed the maximum allowed

load in the luggage compartment, see the
“Technical specifications” chapter. Also
make sure that the objects you place in the
boot have been properly secured, to
avoid them from being thrown forward
consequent to sharp braking and injuring
your passengers.

32)

If you are travelling in areas with few

filling stations and you want to transport
fuel in a spare tank, comply with the law by
using only an approved, suitably secured
tank. Anyway, by doing so, you increase
the risk of fire in the event of an accident
with your vehicle.

33)

Do not drive with the tailgate open as

exhaust fumes may enter the passegner
compartment.

WARNING

14)

Be careful not to hit objects on the

storage shelf when you open the tailgate.

44

AB0A0045C

45

AB0A0047C

39

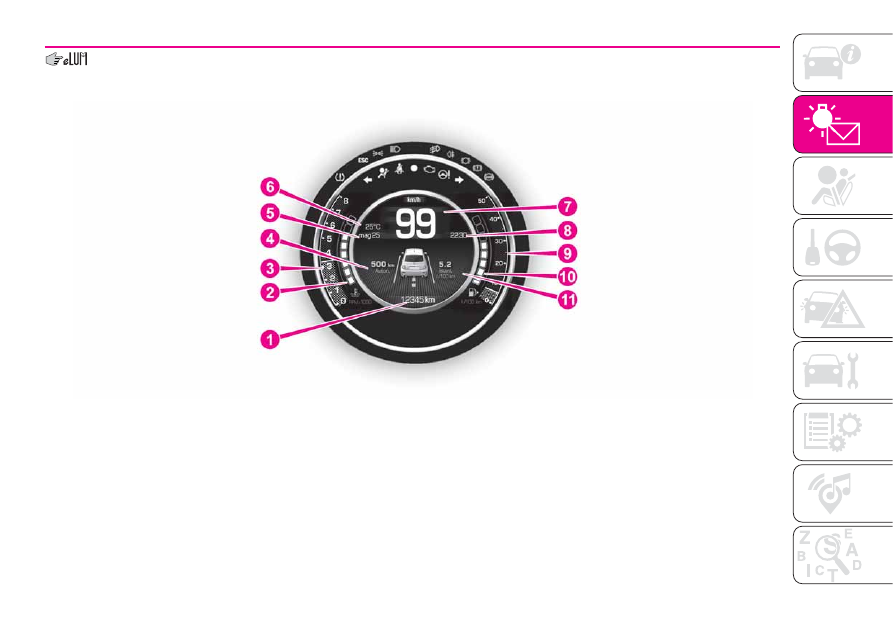

KNOWING THE INSTRUMENT PANEL

This section of the handbook gives you
all the information you need to
understand, interpret and use the
instrument panel correctly.

CONTROL PANEL AND
ON-BOARD INSTRUMENTS ........... 41

MENU OPTIONS ............................. 43

TRIP COMPUTER ........................... 44

WARNING LIGHTS AND
MESSAGES .................................... 47

-SEAT BELTS REMINDER.................... 47
-EBD FAILURE .................................... 48
-AIR BAG FAILURE.............................. 48
-LOW BRAKE FLUID/HANDBRAKE
ENGAGED........................................... 49
-“DUALDRIVE” ELECTRIC POWER
STEERING FAILURE ............................ 49
-BRAKE PAD WEAR ............................ 50
-ESC SYSTEM .................................... 50
-INJECTION / EOBD SYSTEM
FAILURE.............................................. 51
-REAR FOG LIGHT.............................. 51
-ABS FAILURE..................................... 51
-iTPMS ................................................ 52
-SIDE LIGHTS AND DIPPED BEAM
HEADLIGHTS/FOLLOW ME HOME ..... 52
-FOG LIGHTS...................................... 53
-LEFT DIRECTION INDICATOR............ 53
-RIGHT DIRECTION INDICATOR ......... 53
-MAIN BEAM HEADLIGHTS ................ 53
-DOORS/BONNET/LUGGAGE
COMPARTMENT OPEN ...................... 54
-LOW BATTERY CHARGE................... 54
-INSUFFICIENT ENGINE OIL
PRESSURE/ENGINE OIL
DETERIORATED .................................. 54
-ENGINE COOLANT TEMPERATURE
TOO HIGH........................................... 55
-ROBOTISED SEQUENTIAL
GEARBOX FAILURE ............................ 55
-SPEED LIMIT EXCEEDED .................. 55

-POSSIBLE ICE ON ROAD .................. 56
-PARKING SENSOR FAILURE ............. 56
-SERVICE (SCHEDULED SERVICING)
EXPIRED ............................................. 56
-ASR SYSTEM .................................... 56
-HILL HOLDER FAILURE ..................... 56
-FUEL CUT-OFF SYSTEM.................... 56
-FUEL CUT-OFF SYSTEM FAILURE..... 57
-EXTERIOR LIGHTS FAILURE.............. 57
-BRAKE LIGHT FAILURE ..................... 57
-FIAT CODE SYSTEM FAILURE ........... 57
-FUEL RESERVE - LIMITED RANGE.... 58
-ENGINE OIL PRESSURE SENSOR
FAILURE INDICATOR........................... 58
-OIL CHANGE ..................................... 58
-PRESS THE CLUTCH PEDAL TO
START ................................................. 58
-FUEL LEVEL SENSOR FAILURE......... 58
-RAIN SENSOR FAILURE .................... 58
-DUSK SENSOR FAILURE................... 58
-HEADLIGHT ALIGNMENT
CORRECTOR...................................... 59

40

KNOWING

THE

INSTRUMENT

P

ANEL

CONTROL PANEL AND ON-BOARD INSTRUMENTS

.

COLOUR DISPLAY “STANDARD” SCREEN

1. Milometer (display of distance travelled in kilometres/miles) 2. Digital engine coolant temperature gauge 3. Digital rev counter 4. Autonomy 5. Date
6. Outside temperature gauge 7. Car speed indication 8. Schedule 9. Instant consumption 10. Digital fuel level gauge 11. Current consumption
(numeric)

46

AB0A0338C

41
