Lincoln Town Car (2011 year). Manual - part 13

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

203

Micro relay

Ignition coil

204

Micro relay

PCM

205

—

Not used

206

Micro relay

Fuel

207

—

Not used

208

—

Not used

209

Micro relay

Horn

301

Mini relay

Starter

302

Mini relay

RASM (Air compressor)

303

Mini relay

Blower

304

Mini relay

Rear defroster

501

—

Not used

502

Diode

Reverse battery

503

Diode

Horn, Door latch

601

20A Circuit

Breaker

Power seats, driver seat module

602

20A Circuit

Breaker

Delayed accessory relay for
windows, audio

* Mini Fuses ** Cartridge Fuses

CHANGING THE TIRES

If you get a flat tire while driving, do not apply the brake heavily.
Instead, gradually decrease your speed. Hold the steering wheel firmly
and slowly move to a safe place on the side of the road.

Note: The tire pressure monitoring system (TPMS) indicator light will
illuminate when the spare tire is in use. To restore the full functionality
of the monitoring system, all road wheels equipped with tire pressure
monitoring sensors must be mounted on the vehicle.

Have a flat serviced by an authorized dealer in order to prevent damage
to the TPMS sensors, refer to Tire pressure monitoring system
(TPMS) in the Tires, Wheels and Loading chapter. Replace the spare
tire with a road tire as soon as possible. During repairing or replacing of
the flat tire, have the authorized dealer inspect the TPMS sensor for
damage.

Roadside Emergencies

202

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

WARNING: The use of tire sealants may damage your tire
pressure monitoring system (TPMS) and should not be used.

However, if you must use a sealant, the TPMS sensor and valve stem
on the wheel must be replaced by an authorized Ford dealer.

WARNING: Refer to Tire pressure monitoring system (TPMS)
in the Tires, Wheels and Loading chapter for important

information. If the tire pressure monitor sensor becomes damaged, it
will no longer function.

Dissimilar spare tire/wheel information

WARNING: Failure to follow these guidelines could result in an
increased risk of loss of vehicle control, injury or death.

If you have a dissimilar spare tire/wheel, then it is intended for
temporary use only. This means that if you need to use it, you should
replace it as soon as possible with a road tire/wheel that is the same size
and type as the road tires and wheels that were originally provided by
Ford. If the dissimilar spare tire or wheel is damaged, it should be
replaced rather than repaired.

A dissimilar spare tire/wheel is defined as a spare tire and/or wheel that
is different in brand, size or appearance from the road tires and wheels
and can be one of three types:

1. T-type mini-spare: This spare tire begins with the letter “T” for tire
size and may have “Temporary Use Only” molded in the sidewall

2. Full-size dissimilar spare with label on wheel: This spare tire has
a label on the wheel that states: “THIS TIRE AND WHEEL FOR
TEMPORARY USE ONLY”

When driving with one of the dissimilar spare tires listed above, do not:
• Exceed 50 mph (80 km/h)
• Load the vehicle beyond maximum vehicle load rating listed on the

Safety Compliance Label

• Tow a trailer
• Use snow chains on the end of the vehicle with the dissimilar spare

tire

• Use more than one dissimilar spare tire at a time

Roadside Emergencies

203

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

• Use commercial car washing equipment
• Try to repair the dissimilar spare tire
Use of one of the dissimilar spare tires listed above at any one wheel
location can lead to impairment of the following:
• Handling, stability and braking performance
• Comfort and noise
• Ground clearance and parking at curbs
• Winter weather driving capability
• Wet weather driving capability
• All-wheel driving capability (if applicable)
3. Full-size dissimilar spare without label on wheel

When driving with the full-size dissimilar spare tire/wheel, do not:
• Exceed 70 mph (113 km/h)
• Use more than one dissimilar spare tire/wheel at a time
• Use commercial car washing equipment
• Use snow chains on the end of the vehicle with the dissimilar spare

tire/wheel

The usage of a full-size dissimilar spare tire/wheel can lead to
impairment of the following:
• Handling, stability and braking performance
• Comfort and noise
• Ground clearance and parking at curbs
• Winter weather driving capability
• Wet weather driving capability
• All-wheel driving capability (if applicable)
• Load leveling adjustment (if applicable)
When driving with the full-size dissimilar spare tire/wheel additional
caution should be given to:
• Towing a trailer
• Driving vehicles equipped with a camper body
• Driving vehicles with a load on the cargo rack
Drive cautiously when using a full-size dissimilar spare tire/wheel and
seek service as soon as possible.

Roadside Emergencies

204

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

Full-size matching spare tire/wheel information

This spare tire/wheel will match the road tire/wheel. When driving with
the full size matching spare tire/wheel, do not exceed 70 mph
(113 km/h). It is intended for temporary use only. This means if you
need to use it, you should replace it as soon as possible.

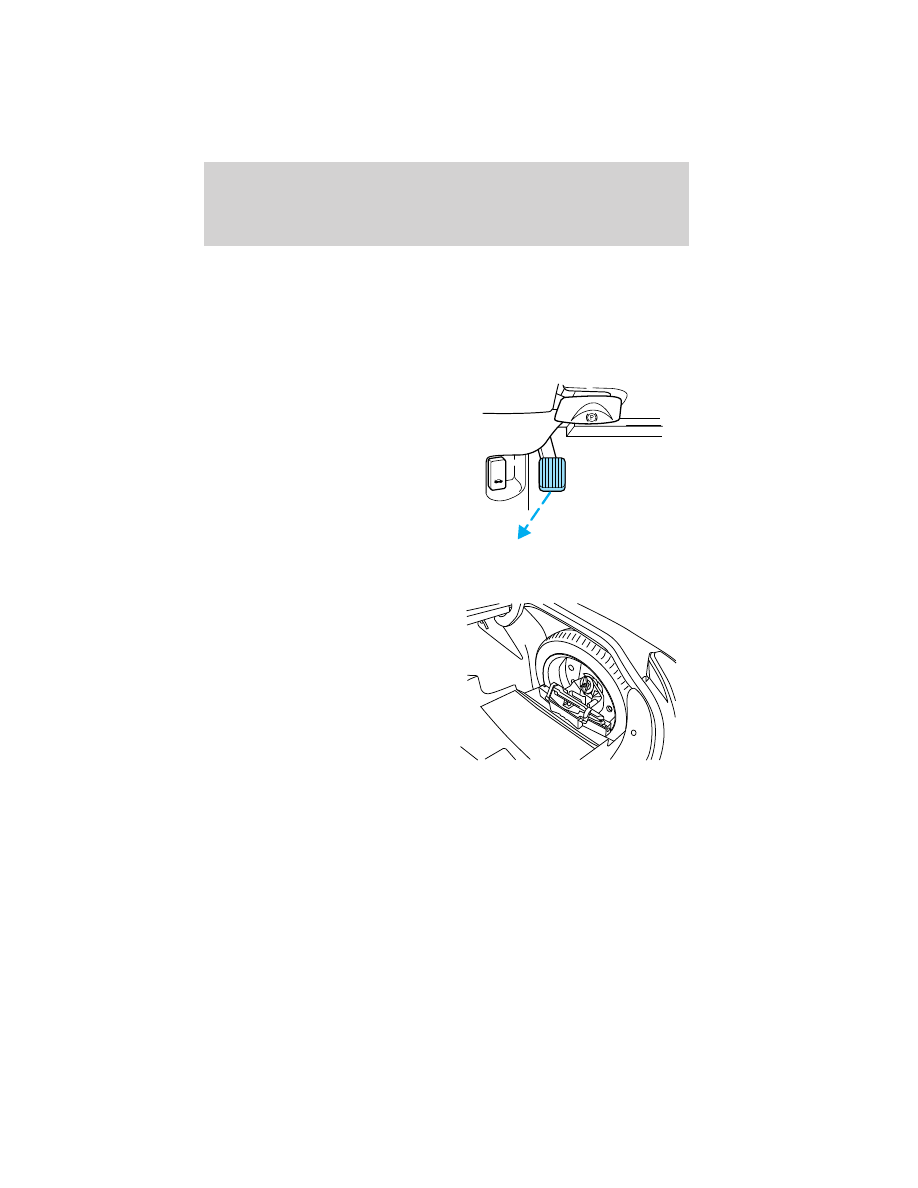

Stopping and securing the vehicle

1. Park on a level surface, activate
hazard flashers and set parking
brake.

2. Place gearshift lever in P (Park)
and turn engine off.

Removing the spare tire and jack

Mini-spare

1. Remove the carpeted wheel cover
located on the right-hand side, next
to the wheel well.

2. Remove the wing nut/bolt
assembly that secures the spare tire
and jack by turning it
counterclockwise.

HOOD

Roadside Emergencies

205

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

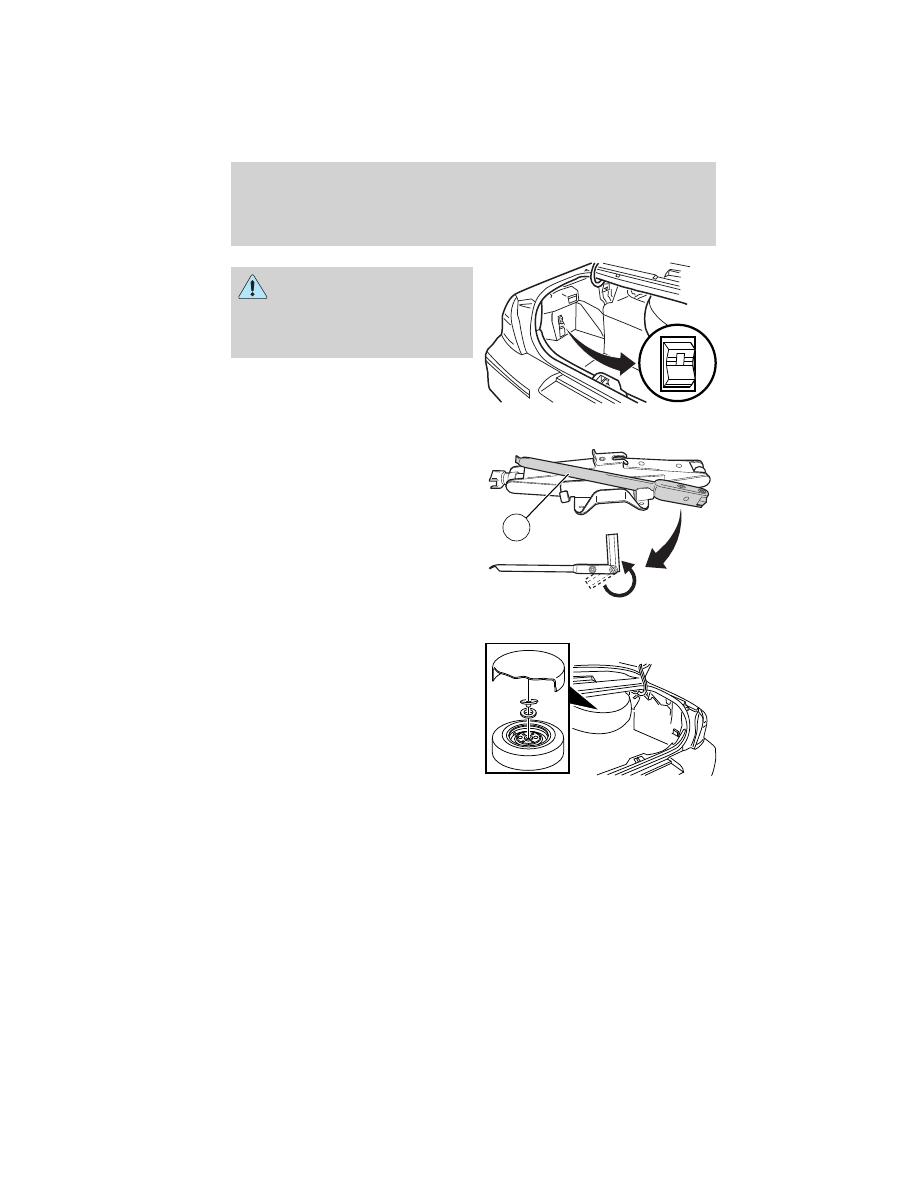

WARNING: On vehicles
equipped with air

suspension, turn off the air
suspension switch prior to jacking,
hoisting or towing your vehicle.

Refer to Air suspension system in
the Driving chapter for more
information.

3. Remove the lug wrench (A) from
the jack. Rotate the lug wrench
socket out from the handle.

Full size spare (if equipped)

1. Remove the carpeted wheel
cover.

2. Remove the wing nut/bolt
assembly that secures the spare tire
by turning it counterclockwise.

OFF

A

Roadside Emergencies

206

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

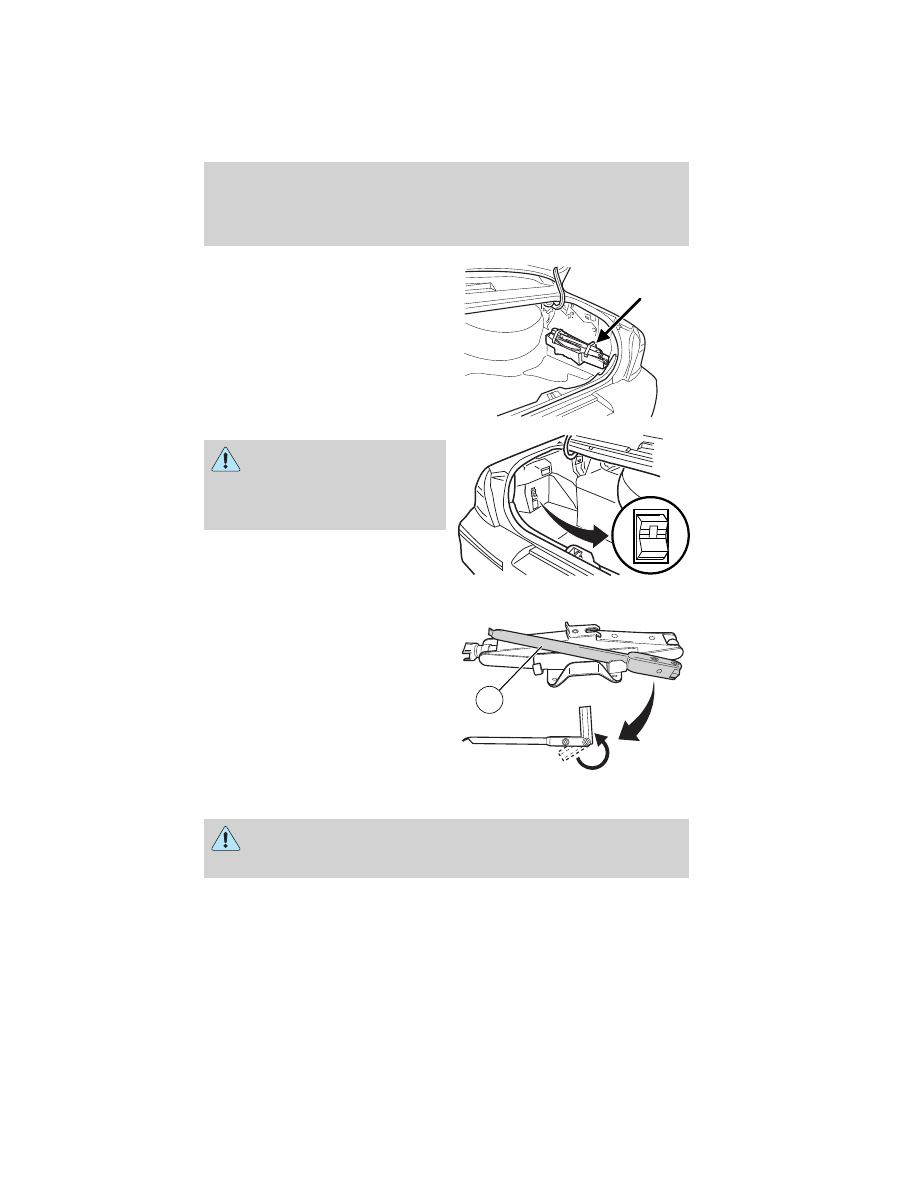

3. Remove the jack. The jack is
located in the trunk, (in a holder
bracket), on the right-hand side,
next to the wheel well.

WARNING: On vehicles
equipped with air

suspension, turn off the air
suspension switch prior to jacking,
hoisting or towing your vehicle.

Refer to Air suspension system in
the Driving chapter for more
information.

4. Remove the lug wrench (A) from
the jack. Rotate the lug wrench
socket out from the handle.

Tire change procedure

WARNING: When one of the front wheels is off the ground, the
transmission alone will not prevent the vehicle from moving or

slipping off the jack, even if the vehicle is in P (Park).

OFF

A

Roadside Emergencies

207

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

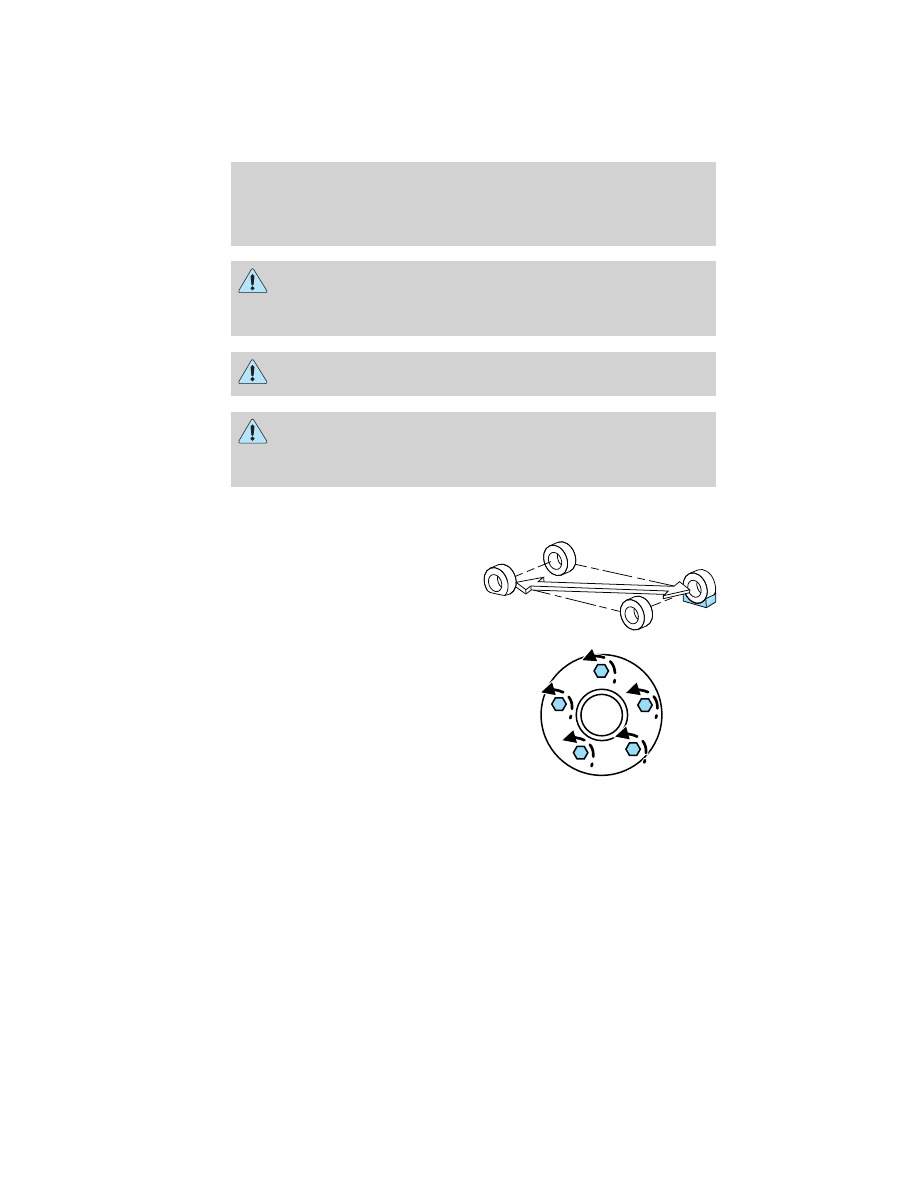

WARNING: To help prevent the vehicle from moving when you
change a tire, be sure the parking brake is set, then block (in

both directions) the wheel that is diagonally opposite (other side and
end of the vehicle) to the tire being changed.

WARNING: If the vehicle slips off the jack, you or someone else
could be seriously injured.

WARNING: Do not attempt to change a tire on the side of the
vehicle close to moving traffic. Pull far enough off the road to

avoid the danger of being hit when operating the jack or changing the
wheel.

Note: Passengers should not remain in the vehicle when the vehicle is
being jacked.

1. Block the diagonally opposite
wheel.

2. Locate pry off notch (if
equipped) and remove the center
ornament from the aluminum wheel
with the tapered end of the wheel
nut wrench that came with your
vehicle. Insert and twist the handle,
then pry against the wheel.

3. Loosen each wheel lug nut
one-half turn counterclockwise but
do not remove them until the wheel is raised off the ground.

Roadside Emergencies

208

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

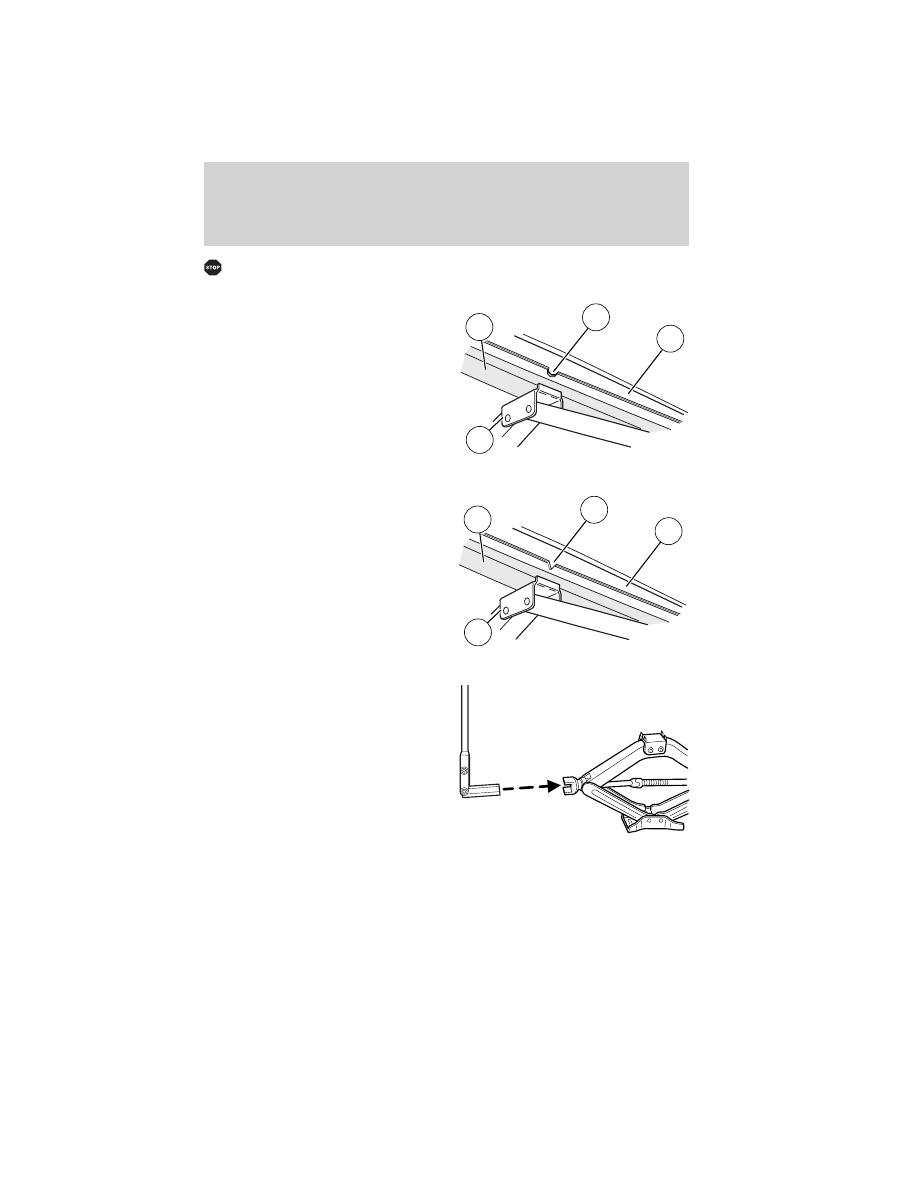

Before placing the jack under the vehicle, NOTE the jack location

markings:

JACK LOCATION-FRONT

The jack location markings can be
found on the lower outer edge of
the body.
• Locate the jack locator mark (B

-semi-circle) on the body (C)
near the tire you are changing,
then place the jack (D) under
the frame (A) of the vehicle
aligning it with the mark (B
-semi-circle).

JACK LOCATION-REAR

The jack location markings can be
found on the lower outer edge of
the body.
• Locate the jack locator mark (B

-triangle) on the body (C) near
the tire you are changing, then
place the jack (D) under the
frame (A) of the vehicle
aligning it with the mark (B
-triangle).

• Position the jack according to the

following guides and turn the jack
handle clockwise until the wheel
is completely off the ground.

B

C

D

A

B

C

D

A

Roadside Emergencies

209

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

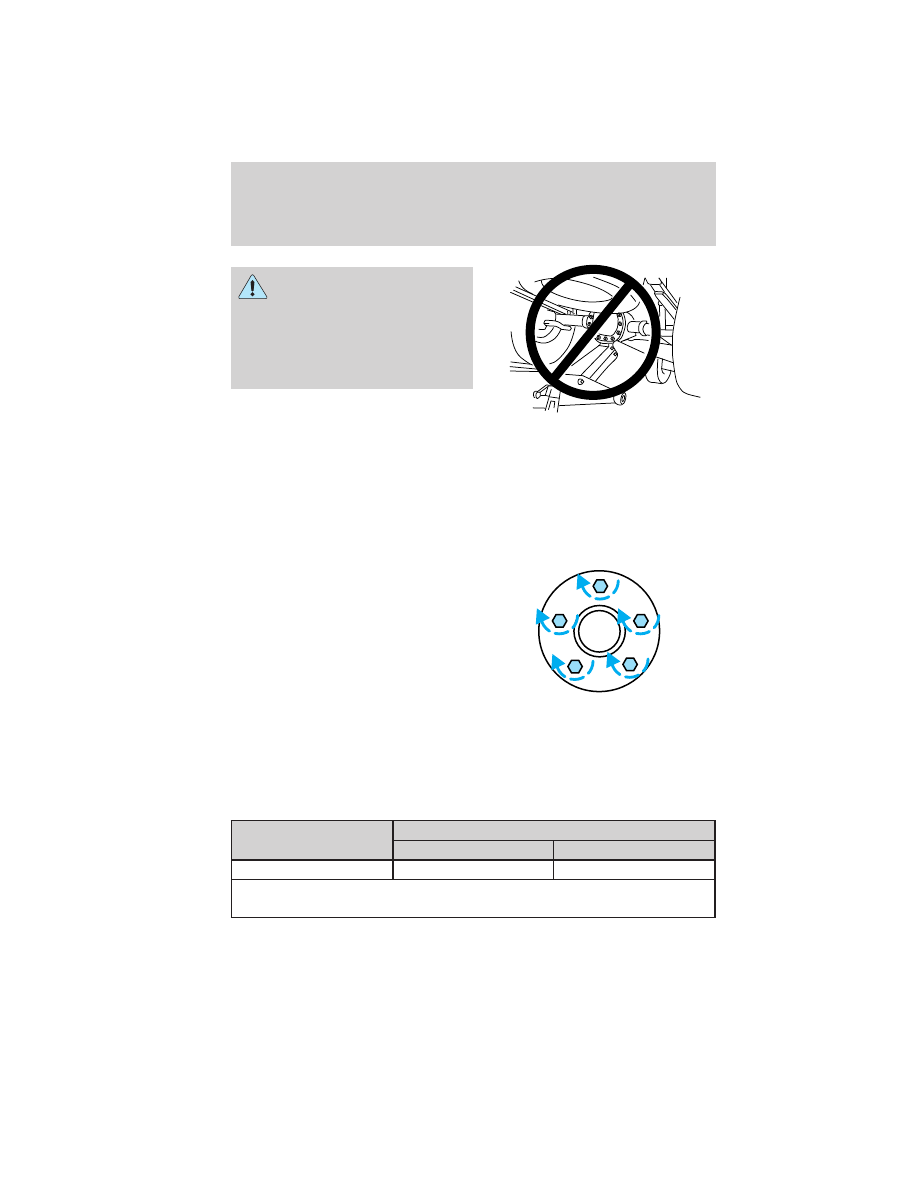

WARNING: To lessen risk
of personal injury, do not

put any part of your body under
the vehicle while changing a tire.
Do not start the engine when your
vehicle is on the jack. The jack is
ONLY meant for changing the tire.

• Never use the rear differential

as a jacking point.

4. Remove the lug nuts with the lug wrench.

5. Replace the flat tire with the spare tire, making sure the valve stem is
facing outward. Reinstall lug nuts until the wheel is snug against the hub.
Do not fully tighten the lug nuts until the wheel has been lowered.

6. Lower the vehicle by turning the jack handle counterclockwise.

7. Remove the jack and fully tighten
the lug nuts in the order shown.
Refer to Wheel lug nut torque
specifications later in this chapter
for the proper lug nut torque
specification.

8. Put flat tire, jack and lug wrench
away. Be sure to stow the jack
properly in the holder bracket.

9. Turn on the air suspension
switch.

WHEEL LUG NUT TORQUE SPECIFICATIONS

Retighten the lug nuts to the specified torque within 100 miles (160 km)
after any wheel disturbance (tire rotation, changing a flat tire, wheel
removal, etc.).

Bolt size

Wheel lug nut torque*

ft-lb

N

•m

1

⁄

2

x 20

100

135

* Torque specifications are for nut and bolt threads free of dirt and
rust. Use only Ford recommended replacement fasteners.

1

4

3

2

5

Roadside Emergencies

210

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

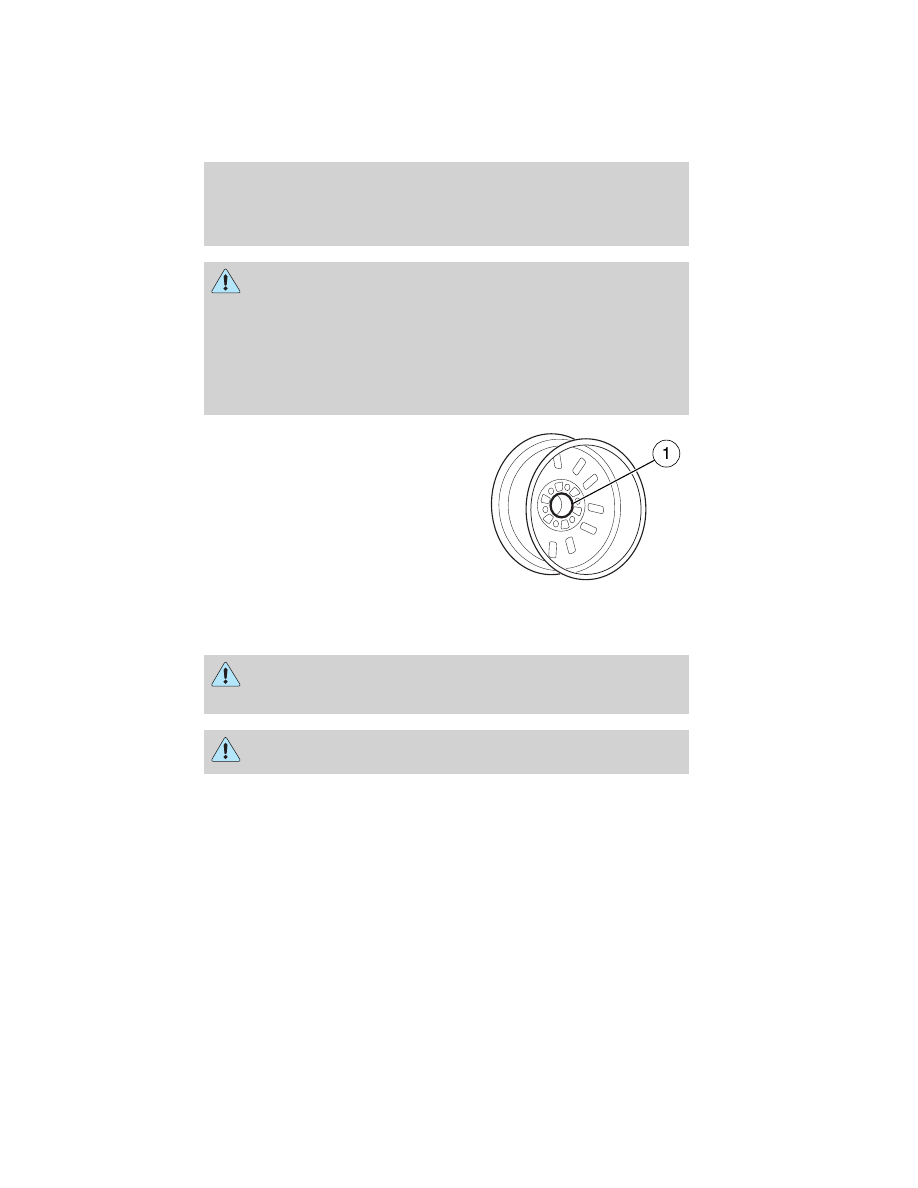

WARNING: When a wheel is installed, always remove any
corrosion, dirt or foreign materials present on the mounting

surfaces of the wheel or the surface of the wheel hub, brake drum or
brake disc that contacts the wheel. Ensure that any fasteners that
attach the rotor to the hub are secured so they do not interfere with
the mounting surfaces of the wheel. Installing wheels without correct
metal-to-metal contact at the wheel mounting surfaces can cause the
wheel nuts to loosen and the wheel to come off while the vehicle is in
motion, resulting in loss of control.

Note: Inspect the wheel pilot hole
prior to installation. If there is
visible corrosion in wheel pilot hole,
remove loose particles by wiping
with clean rag and apply grease.
Apply grease only to the wheel pilot
hole surface by smearing a “dime”
(1 square cm) sized glob of grease
around the wheel pilot surface (1)
with end of finger. DO NOT apply
grease to lugnut/stud holes or
wheel-to-brake surfaces.

JUMP STARTING

WARNING: The gases around the battery can explode if
exposed to flames, sparks, or lit cigarettes. An explosion could

result in injury or vehicle damage.

WARNING: Batteries contain sulfuric acid which can burn skin,
eyes and clothing, if contacted.

Do not attempt to push-start your automatic transmission
vehicle. Automatic transmissions do not have push-start
capability. Attempting to push-start a vehicle with an automatic
transmission may cause transmission damage.

Roadside Emergencies

211

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

Preparing your vehicle

When the battery is disconnected or a new battery is installed, the
automatic transmission must relearn its shift strategy. As a result, the
transmission may have firm and/or soft shifts. This operation is
considered normal and will not affect function or durability of the
transmission. Over time, the adaptive learning process will fully update
transmission operation.

1. Use only a 12–volt supply to start your vehicle.

2. Do not disconnect the battery of the disabled vehicle as this could
damage the vehicle’s electrical system.

3. Park the booster vehicle close to the hood of the disabled vehicle
making sure the two vehicles do not touch. Set the parking brake on
both vehicles and stay clear of the engine cooling fan and other moving
parts.

4. Check all battery terminals and remove any excessive corrosion before
you attach the battery cables. Ensure that vent caps are tight and level.

5. Turn the heater fan on in both vehicles to protect from any electrical
surges. Turn all other accessories off.

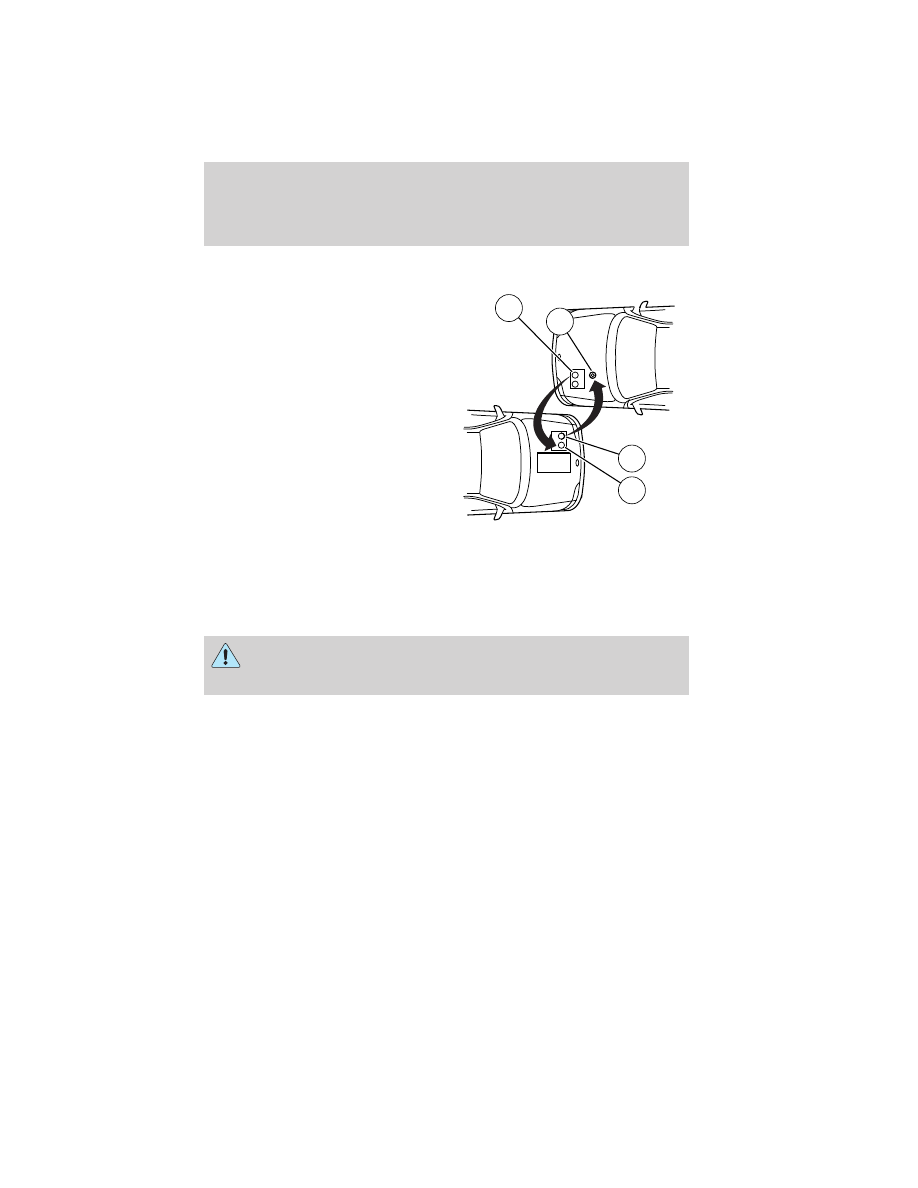

Connecting the jumper cables

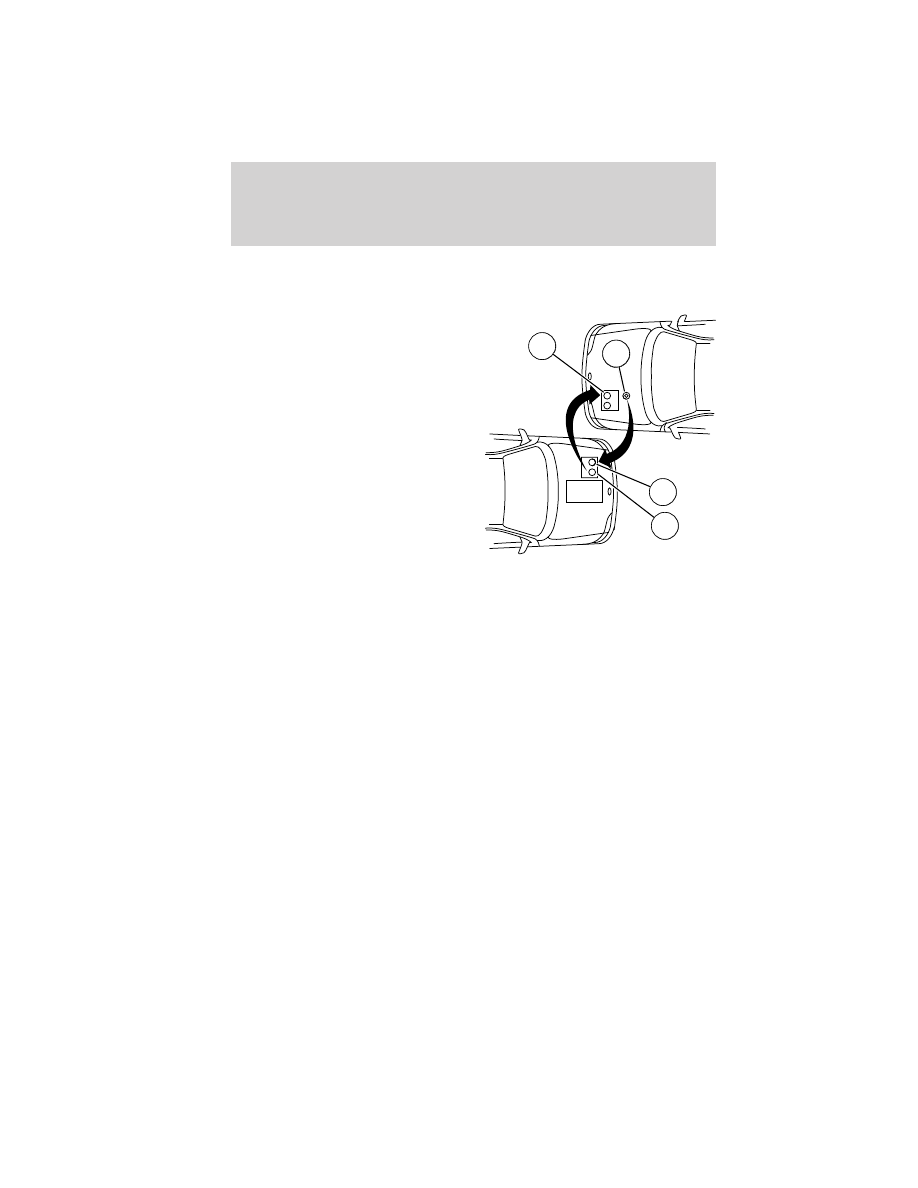

Note: In the illustration, the vehicle on the bottom is used to designate
the assisting (boosting) battery.

Roadside Emergencies

212

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

1. Connect the positive (+) jumper
cable to the positive (+) terminal of
the discharged battery.

2. Connect the other end of the
positive (+) cable to the positive
(+) terminal of the assisting battery.

3. Connect the negative (-) cable to
the negative (-) terminal of the
assisting battery.

4. Make the final connection of the
negative (-) cable to an exposed
metal part of the stalled vehicle’s
engine, away from the battery and
the carburetor/fuel injection system.

Note: Do not attach the negative (-) cable to fuel lines, engine rocker
covers, the intake manifold or electrical components as grounding points.

WARNING: Do not connect the end of the second cable to the
negative (-) terminal of the battery to be jumped. A spark may

cause an explosion of the gases that surround the battery.

Ensure that the cables are clear of fan blades, belts, moving parts of both
engines, or any fuel delivery system parts.

Jump starting

1. Start the engine of the booster vehicle and run the engine at
moderately increased speed.

2. Start the engine of the disabled vehicle.

3. Once the disabled vehicle has been started, run both engines for an
additional three minutes before disconnecting the jumper cables.

Removing the jumper cables

Remove the jumper cables in the reverse order that they were
connected.

+

–

+

–

2

3

1

4

Roadside Emergencies

213

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

Note: In the illustration, the vehicle on the bottom is used to designate
the assisting (boosting) battery.

1. Remove the jumper cable from
the ground metal surface.

2. Remove the jumper cable on the
negative (-) terminal of the booster
vehicle’s battery.

3. Remove the jumper cable from
the positive (+) terminal of the
booster vehicle’s battery.

4. Remove the jumper cable from
the positive (+) terminal of the
disabled vehicle’s battery.

After the disabled vehicle has been started and the jumper cables
removed, allow it to idle for several minutes so the engine computer can
relearn its idle conditions.

+

–

+

–

D

A

B

C

4

D

1

2

3

Roadside Emergencies

214

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

WRECKER TOWING

If you need to have your vehicle towed, contact a professional towing
service or, if you are a member of a roadside assistance program, your
roadside assistance service provider.

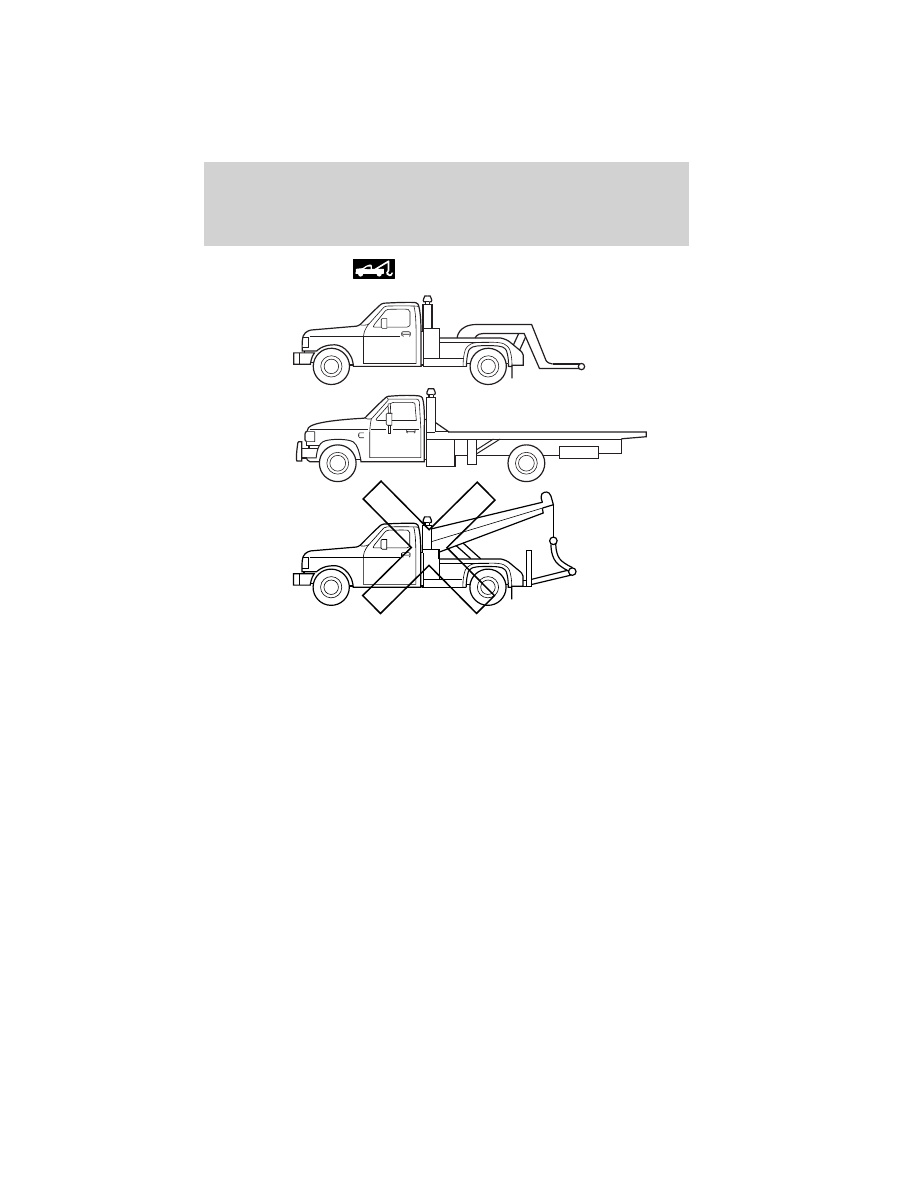

It is recommended that your vehicle be towed with a wheel lift or flatbed
equipment. Do not tow with a slingbelt. Ford Motor Company has not
approved a slingbelt towing procedure.

If equipped with an air suspension system, the air suspension control in
the luggage compartment must be turned to the off position before your
vehicle can be towed.

If the vehicle is towed by other means or incorrectly, vehicle
damage may occur.

Ford Motor Company produces a towing manual for all authorized tow
truck operators. Have your tow truck operator refer to this manual for
proper hook-up and towing procedures for your vehicle.

Roadside Emergencies

215

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

Emergency towing

In case of a roadside emergency with a disabled vehicle (without access
to wheel dollies, car hauling trailer, or flatbed transport vehicle) your
vehicle (regardless of transmission powertrain configuration) can be flat
towed (all wheels on the ground) under the following conditions:
• Vehicle is facing forward so that it is being towed in a forward

direction.

• Place the transmission in N (Neutral). Refer to Brake-shift interlock

in the Driving chapter for specific instructions if you cannot move the
gear shift lever into N (Neutral).

• Maximum speed is not to exceed 35 mph (56 km/h).
• Maximum distance is 50 miles (80 km).

Roadside Emergencies

216

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

GETTING THE SERVICES YOU NEED

Warranty repairs to your vehicle must be performed by an authorized
dealer. While any authorized dealer handling your vehicle line will
provide warranty service, we recommend you return to your selling
authorized dealer who wants to ensure your continued satisfaction.

Please note that certain warranty repairs require special training and/or
equipment, so not all authorized dealers are authorized to perform all
warranty repairs. This means that, depending on the warranty repair
needed, you may have to take your vehicle to another authorized dealer.

A reasonable time must be allowed to perform a repair after taking your
vehicle to the authorized dealer. Repairs will be made using Ford or
Motorcraft

威 parts, or remanufactured or other parts that are authorized

by Ford.

Away from home

If you are away from home when your vehicle needs service, contact the
Ford Customer Relationship Center or use the online resources listed
below to find the nearest authorized dealer.

In the United States:

Mailing address
Ford Motor Company
Customer Relationship Center
P.O. Box 6248
Dearborn, MI 48121

Telephone
1-800-392-3673 (FORD)
(TDD for the hearing impaired: 1-800-232-5952)

Online
Additional information and resources are available online at
www.genuineservice.com.
• U.S. dealer locator by Dealer Name, City/State, or Zip Code
• Owner Guides
• Maintenance Schedules
• Recalls
• Ford Extended Service Plans
• Ford Genuine Accessories
• Service specials and promotions.

Customer Assistance

217

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)
