When changing a front wheel, place the scissor jack
under the rear portion of the lower control arm as shown
below.

4x4 Series Trucks Front Jacking Location

There is a jack location indicator on the rear portion of the
lower control arm.

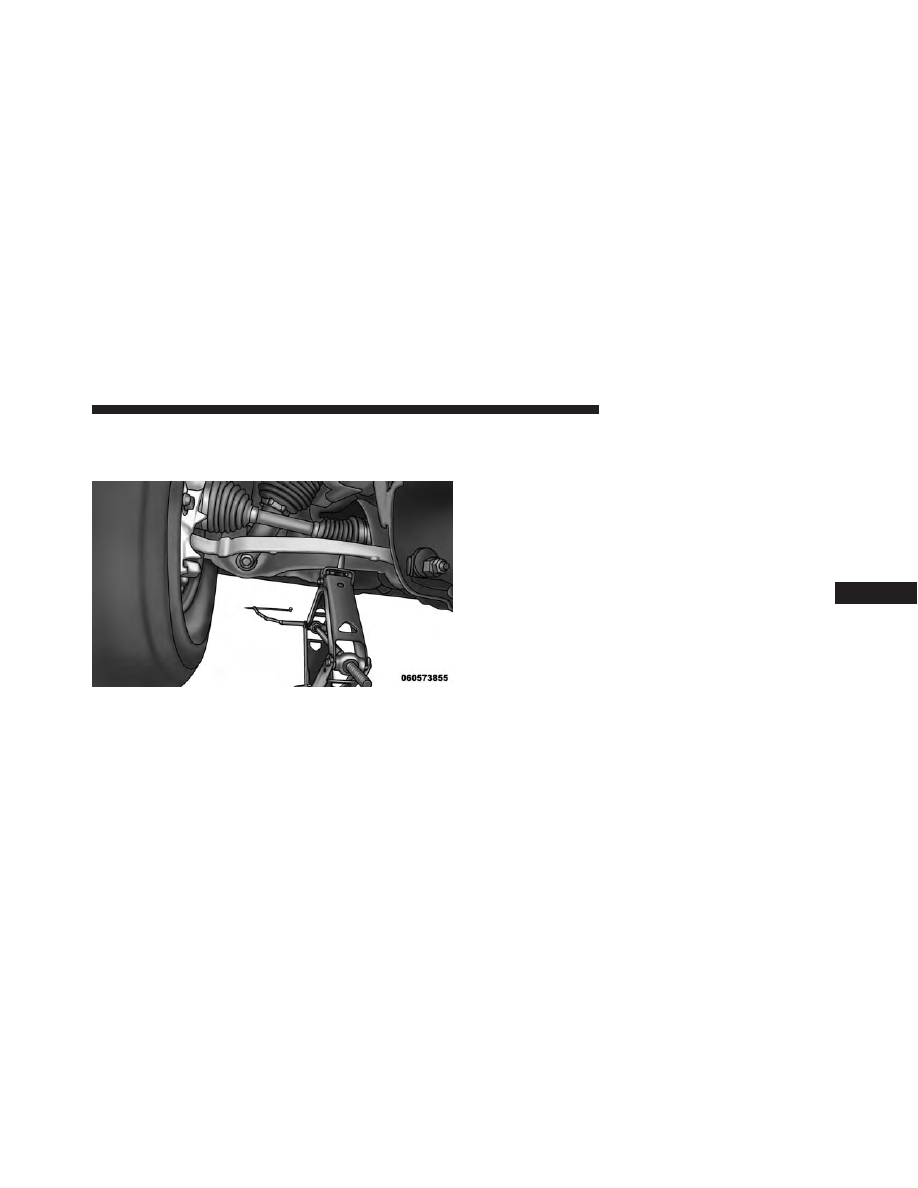

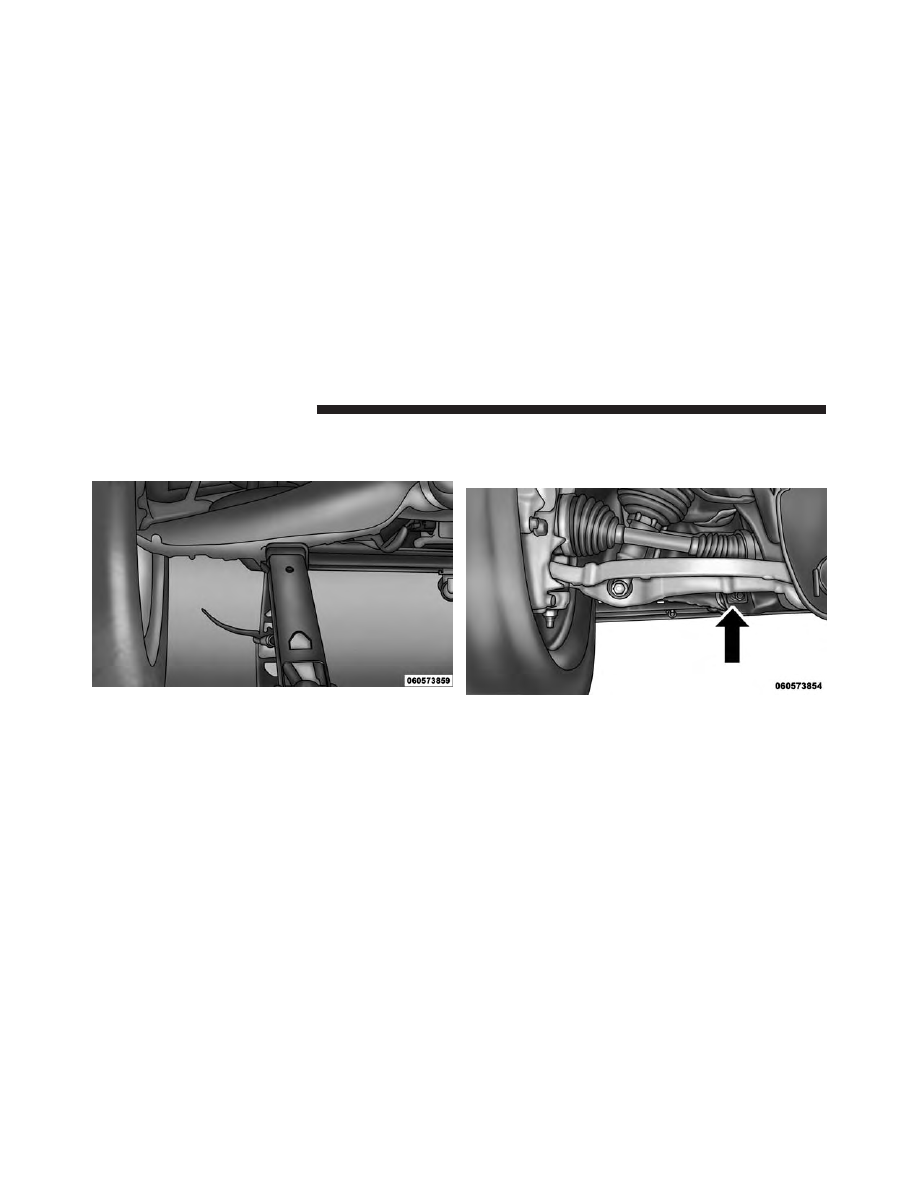

4X2 Front Jacking Location

4X4 Front Jacking Location Indicator

748

WHAT TO DO IN EMERGENCIES

When changing a front wheel, place the scissor jack
under the rear portion of the lower control arm as shown
below.

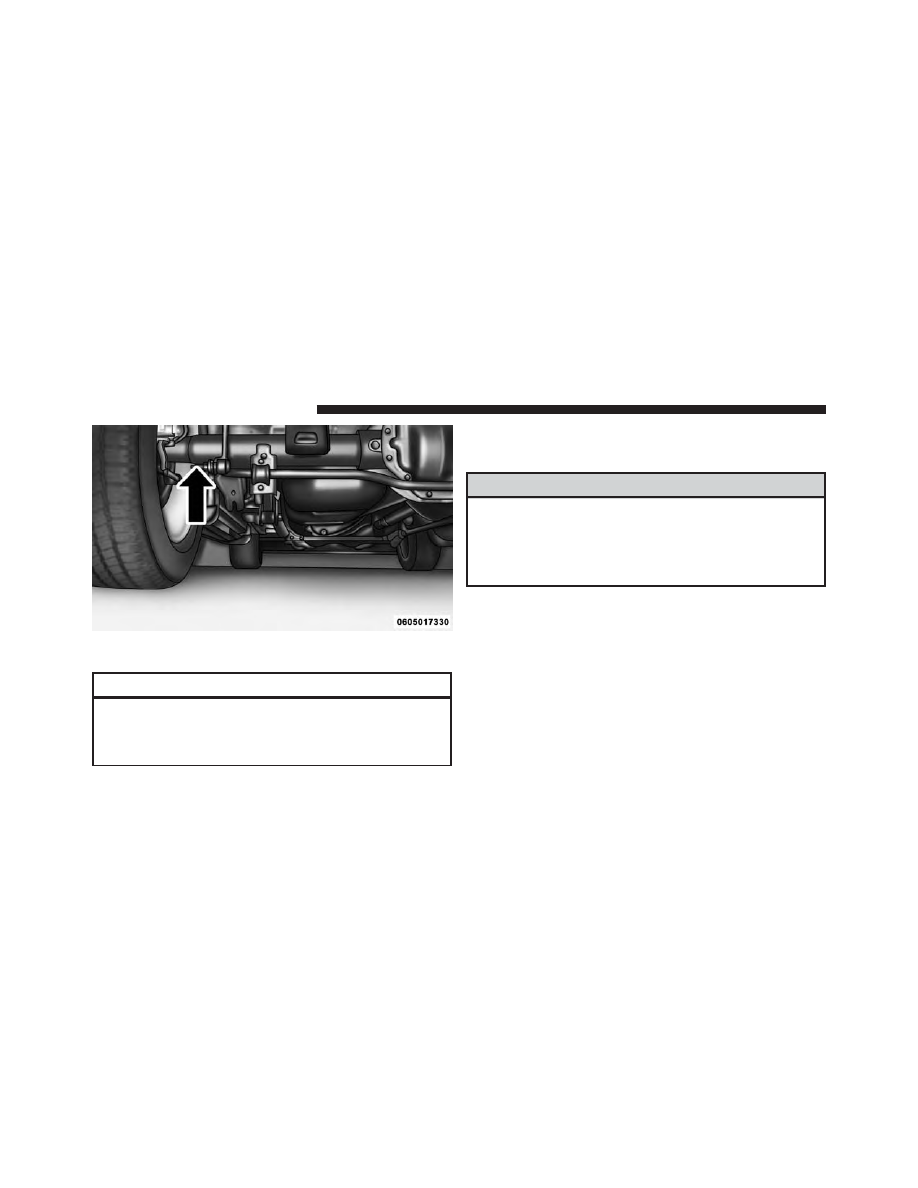

4x2 and 4x4 Rear Jacking Location

Operate the jack using the jack drive tube and the wheel
wrench. The tube extension may be used but is not
required.

For 4x2 and 4x4 trucks, when changing a rear wheel,
assemble the jack drive tube to the jack and connect the
drive tube to the extension tube. Place the jack under the
axle between the wheel and the shock bracket with the
drive tubes extending to the rear.

4X4 Front Jacking Location

6

WHAT TO DO IN EMERGENCIES

749

Connect the jack tube extension and wheel wrench.

CAUTION!

Before raising the wheel off the ground, make sure
that the jack will not damage surrounding truck parts
and adjust the jack position as required.

4. By rotating the lug wrench clockwise, raise the vehicle

until the wheel just clears the surface.

WARNING!

Raising the vehicle higher than necessary can make
the vehicle unstable. It could slip off the jack and
hurt someone near it. Raise the vehicle only enough
to remove the tire.

5. Remove the wheel nuts and pull the wheel off. Install

the spare wheel and wheel nuts with the cone shaped
end of the wheel nuts toward the wheel. To avoid the
risk of forcing the vehicle off the jack, do not fully
tighten the wheel nuts until the vehicle has been
lowered.

6. Finish tightening the lug nuts. Push down on the

wrench while at the end of the handle for increased
leverage. Tighten the lug nuts in a star pattern until

Rear Jacking Location

750

WHAT TO DO IN EMERGENCIES

each nut has been tightened twice. For the correct lug
nut torque refer to “Torque Specifications” in this
section. If in doubt about the correct tightness, have
them checked with a torque wrench by you authorized
dealer or service station.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could injure someone in the vehicle. Al-
ways stow the jack parts and the extra tire and wheel
in the places provided.

7. Install the wheel center cap and remove the wheel

blocks. Do not install chrome or aluminum wheel
center caps on the spare wheel. This may result in cap
damage.

8. Lower the jack to its fully closed position. If the bottle

jack will not lower by turning the dial (thumbwheel)

by hand, it may be necessary to use the jack drive tube
in order to lower the jack. Stow the replaced tire, jack,
and tools as previously described.

9. Adjust the tire pressure when possible.

NOTE:

Do not oil wheel studs. For chrome wheels, do

not substitute with chrome plated wheel nuts.

To Stow The Flat Or Spare

NOTE:

Vehicles equipped with aluminum wheels can-

not be stored under the vehicle because the wheel
retainer will not fit through the wheel pilot hole. Secure
the flat tire in the bed of the truck. Have the flat tire
repaired or replaced immediately.

6

WHAT TO DO IN EMERGENCIES

751

WARNING!

A loose tire thrown forward in a collision or hard
stop could injure the occupants in the vehicle. Have
the deflated (flat) tire repaired or replaced immedi-
ately.

1. Turn the wheel so that the valve stem is facing the

ground and toward the rear of the vehicle for conve-
nience in checking the spare tire inflation. Slide the
wheel retainer through the center of the wheel.

2. Lift the spare tire with one hand to give clearance to

tilt the retainer at the end of the cable and position it
properly across the wheel opening.

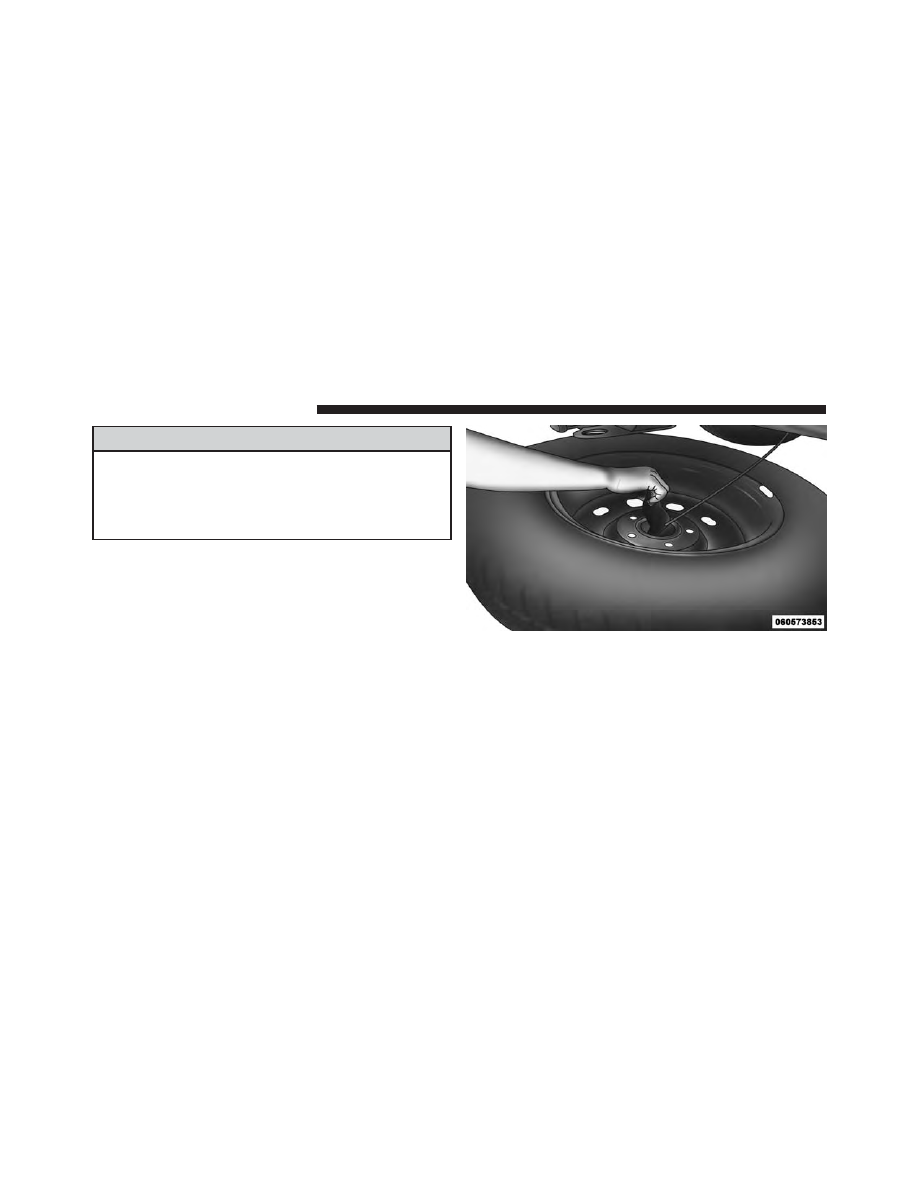

Reinstalling The Retainer

752

WHAT TO DO IN EMERGENCIES

3. Attach the wheel wrench to the jack extension tube

with the curved angle facing away from the vehicle.
Insert the tube through the access hole between the
lower tailgate and the top of the bumper and into the
winch mechanism tube.

4. Rotate the wheel wrench handle clockwise until the

wheel is drawn into place against the underside of the
vehicle. Continue to rotate until you feel the winch

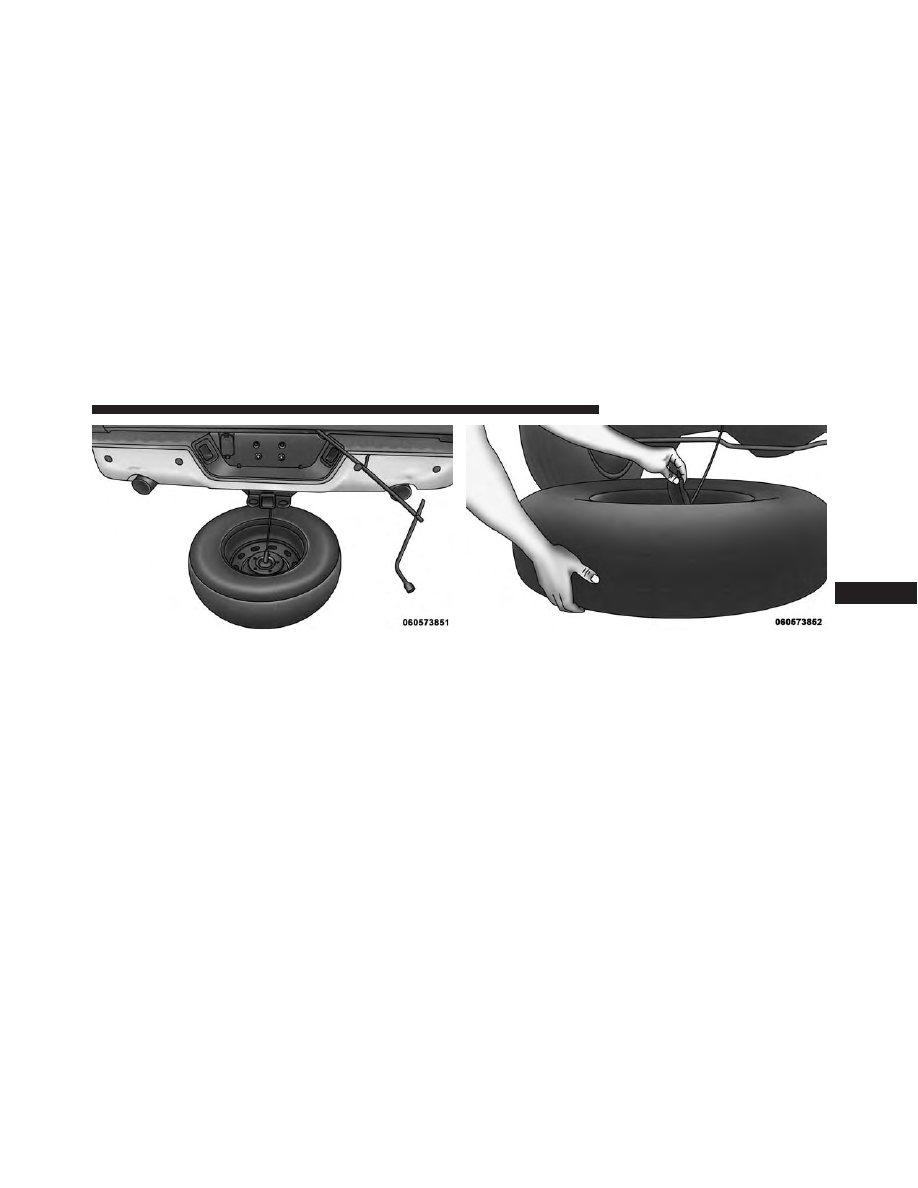

Pushing The Retainer Through The Center Of The

Wheel And Positioning It

Wheel Wrench And Jack Extension Tube Assembled And

In Position

6

WHAT TO DO IN EMERGENCIES

753

mechanism slip, or click three or four times. It cannot
be overtightened. Push against the tire several times to
ensure it is firmly in place.

NOTE:

The winch mechanism is designed for use with

the jack extension tube only. Use of an air wrench or other
power tools is not recommended and can damage the
winch.

Reinstalling The Jack And Tools (1500 Series)

1. Tighten the jack all the way down by turning the jack

turn-screw counterclockwise until the jack is snug.

2. Position the jack and tool bag. Make sure the lug

wrench is under the jack near the jack turn-screw.

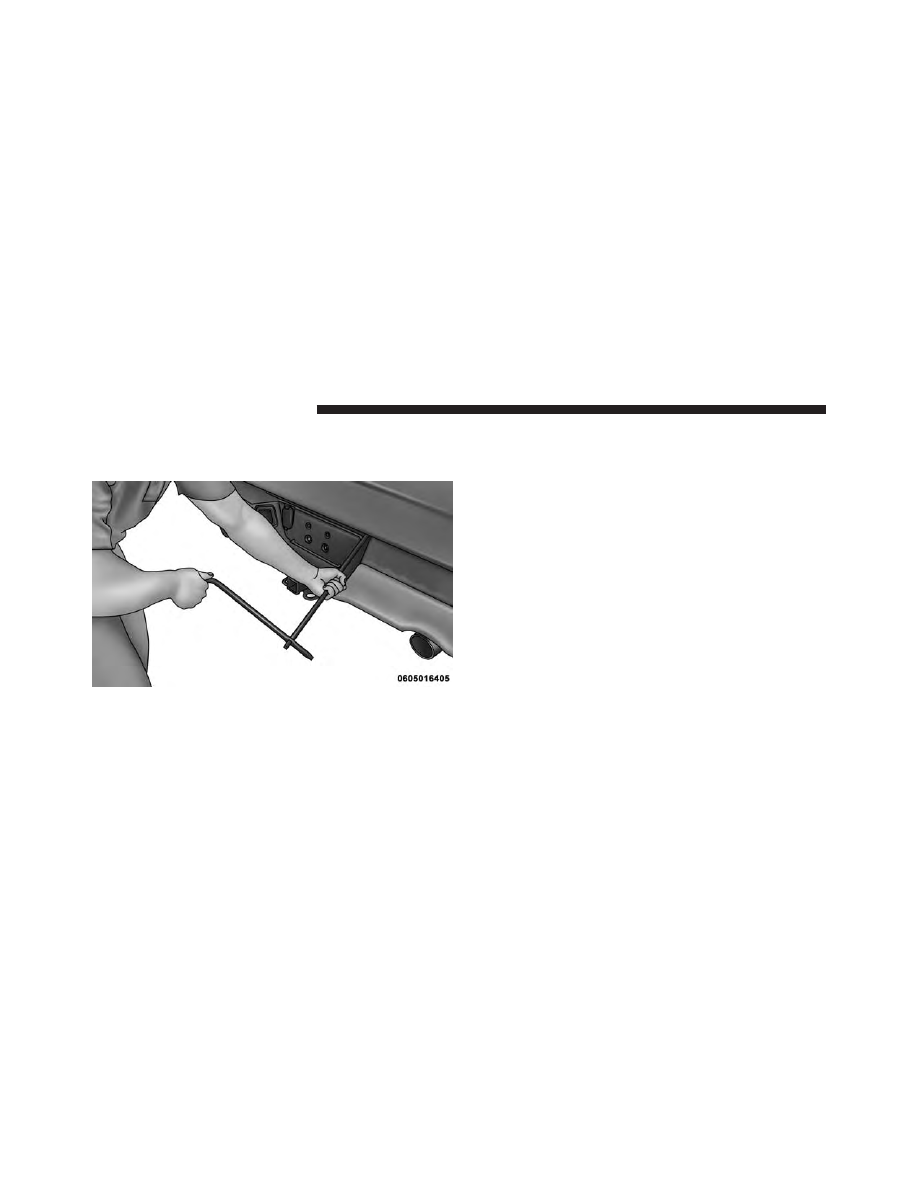

Rotating The Wheel Wrench Handle

754

WHAT TO DO IN EMERGENCIES

3. Secure the tool bag straps to the jack.

4. Place the jack and tools in the storage position holding

the jack by the jack turn-screw, slip the jack and tools
under the seat so that the bottom slot engages into the
fastener on the floor.

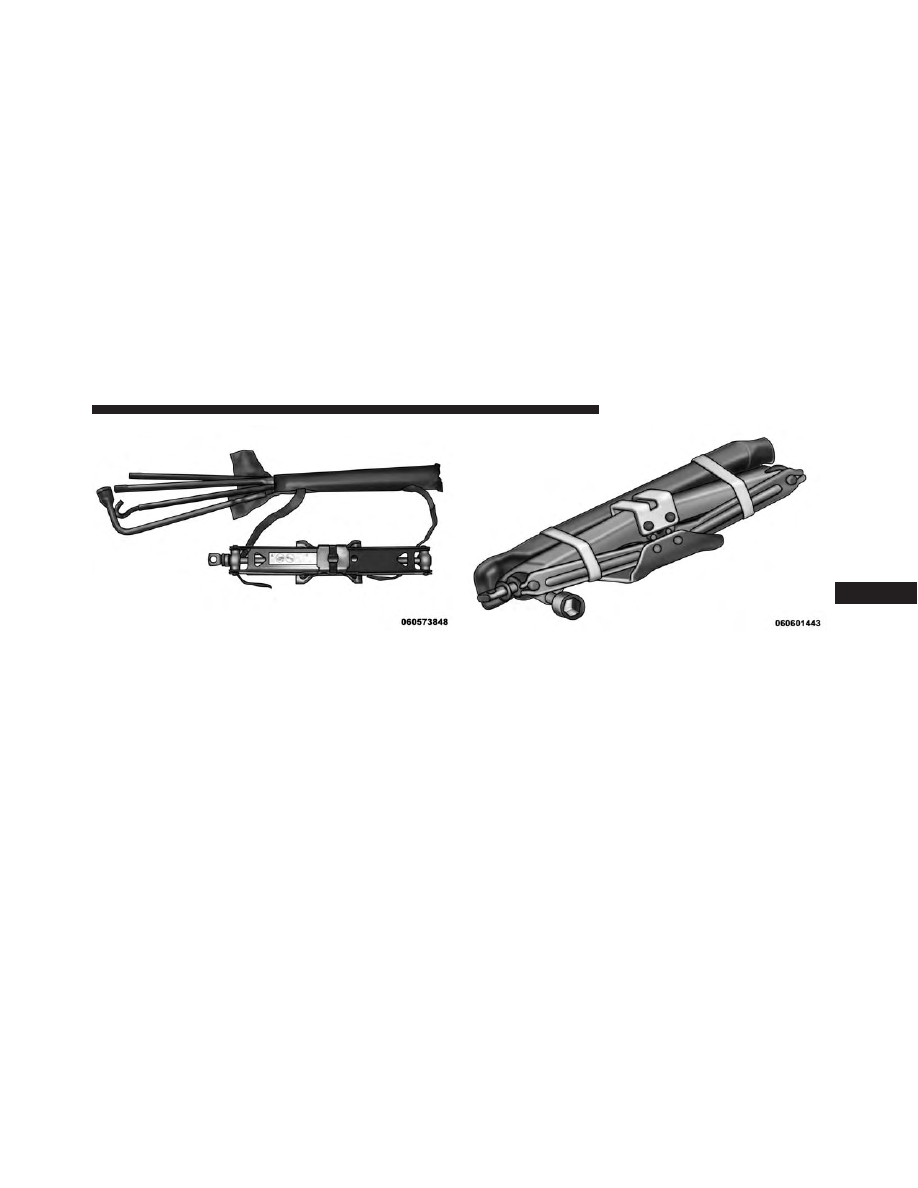

Jack And Tool Bag

Jack And Tools Tied

6

WHAT TO DO IN EMERGENCIES

755

NOTE:

Ensure that the jack slides into the front hold

down location.

5. Turn the wing bolt clockwise to secure to the floor pan.

Reinstall the plastic cover.

WARNING!

After using the jack and tools, always reinstall them
in the original carrier and location. While driving

(Continued)

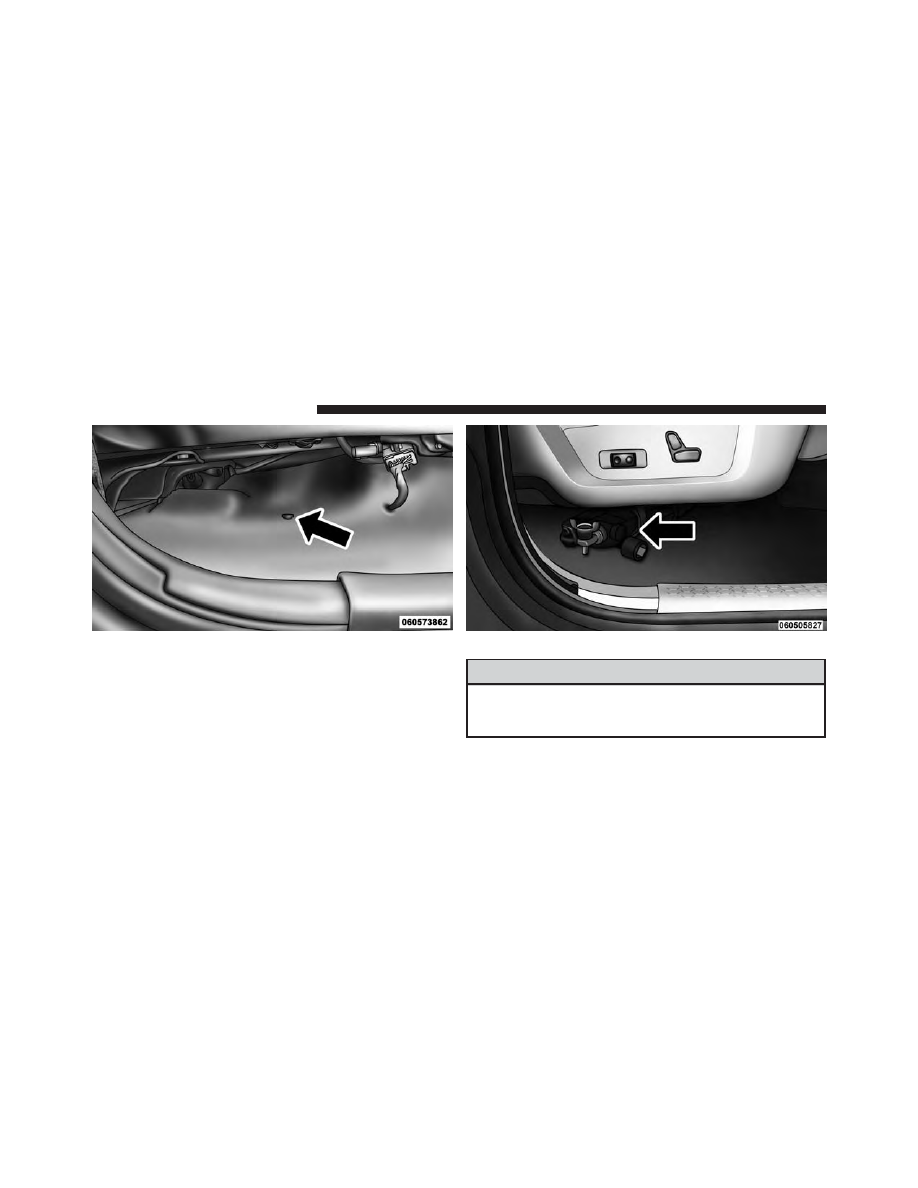

Jack Hold Down Fastener

Jack And Tools (1500 Series)

756

WHAT TO DO IN EMERGENCIES

WARNING! (Continued)

you may experience abrupt stopping, rapid accelera-
tion or sharp turns. A loose jack, tools, bracket or
other objects in the vehicle may move around with
force, resulting in serious injury.

Jacking And Tire Changing 2500 And 3500 Series
Trucks

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You

(Continued)

WARNING! (Continued)

could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

• Never start or run the engine while the vehicle is

on a jack.

• The jack is designed to be used as a tool for

changing tires only. The jack should not be used to
lift the vehicle for service purposes. The vehicle
should be jacked on a firm level surface only.
Avoid ice or slippery areas.

Jack Location

The jack and jack tools are stored under the front
passenger seat.

6

WHAT TO DO IN EMERGENCIES

757

Removal Of Jack And Tools (2500, 3500 Series)

To access the jack and jack tools you must remove the
plastic access cover, located on the side of the front
passengers seat. To remove the cover, pull the front part
of the cover (closest to the front of the seat) toward you
to release a locking tab. Once the front of the cover is
loose, slide the cover toward the front of the seat until it
is free from the seat frame.

Remove the jack and tools by turning the wing bolt
counterclockwise, remove the wing bolt and then slide
the assembly out from under the seat.

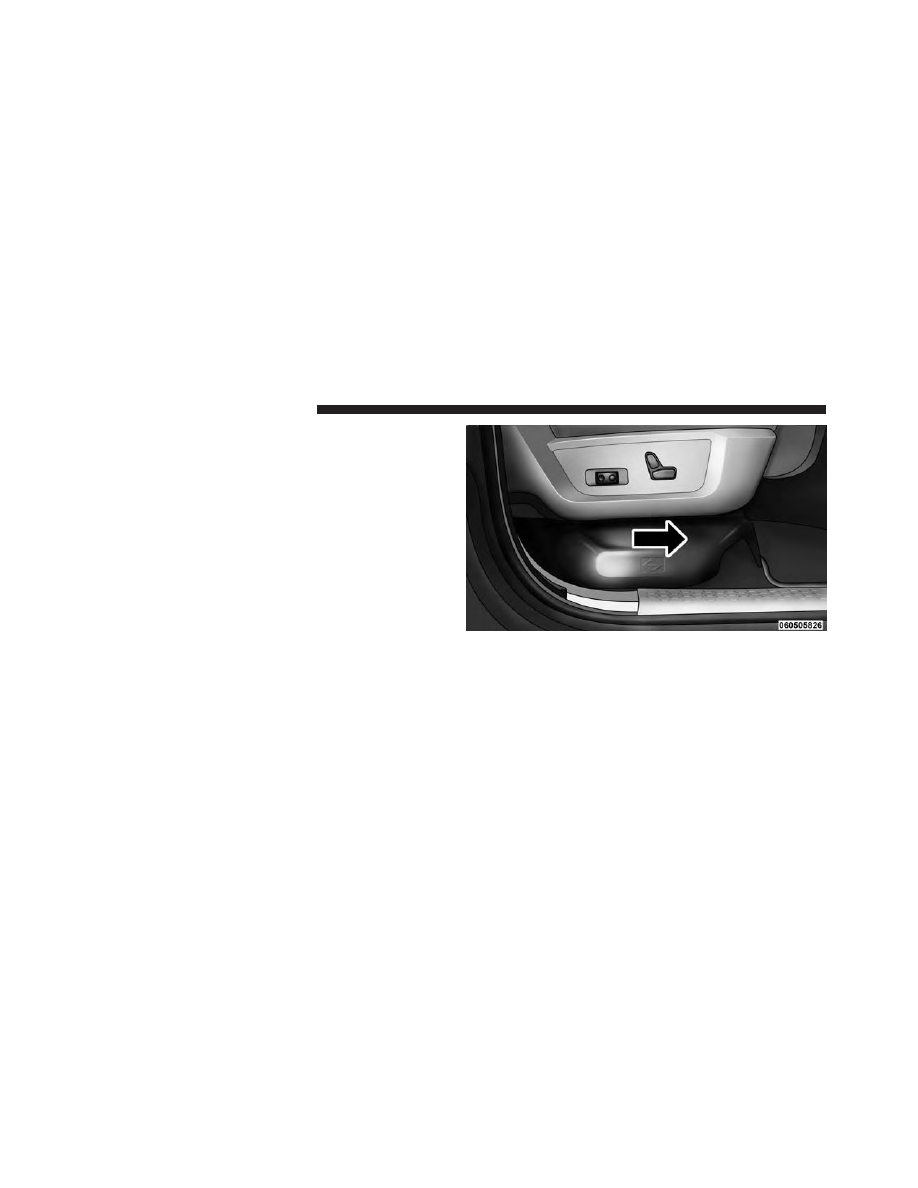

Jack Access Cover

758

WHAT TO DO IN EMERGENCIES

Remove the jack and tools from the bracket assembly.
Turn the jack-turn-screw counterclockwise to release jack
from bracket assembly.

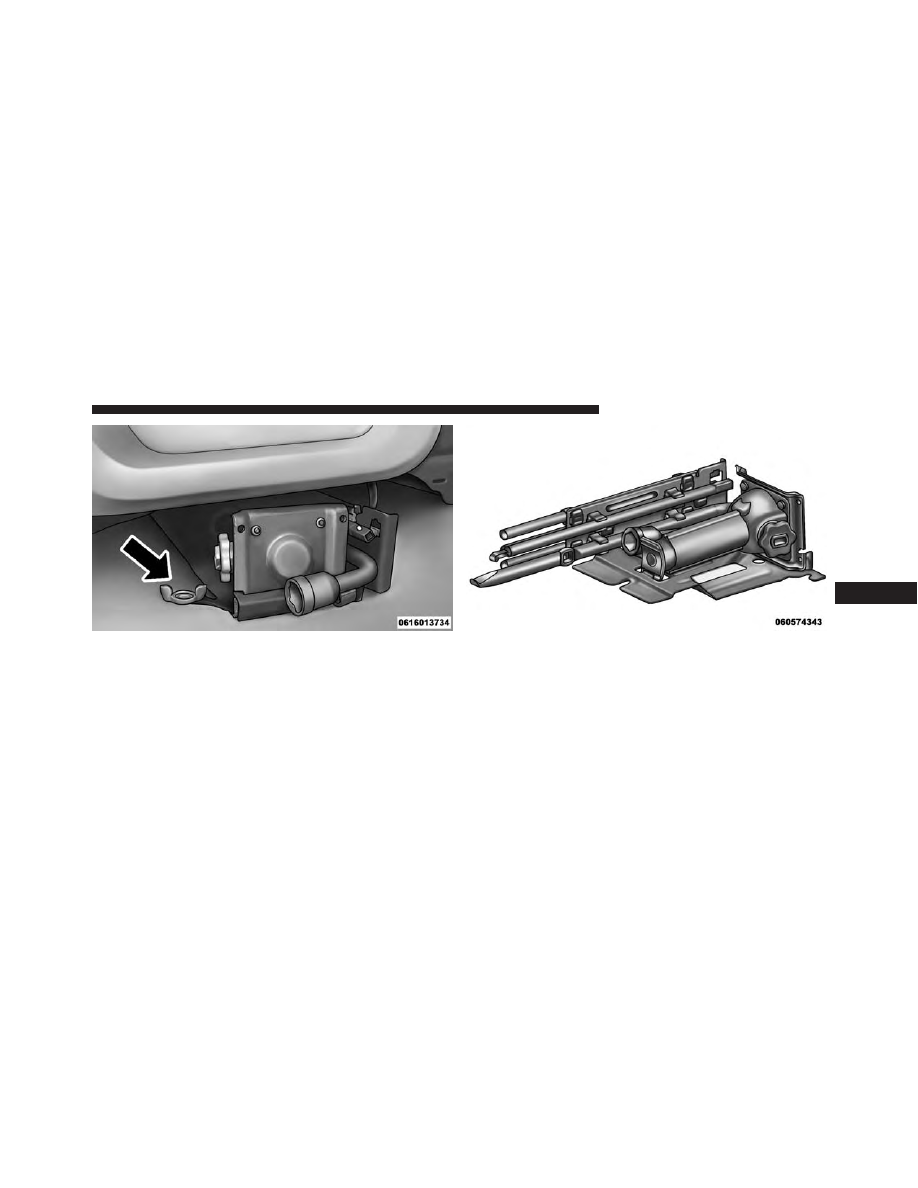

Wing Bolt/Jack And Tools (2500/3500 Series)

Jack And Tools Bracket Assembly

6

WHAT TO DO IN EMERGENCIES

759

There are 2 ways to assemble the tools:

Assembled For Spare Tire Lowering/Raising

CAUTION!

• The wheel wrench can only be attached to exten-

sion 3.

• When attaching the tool to the winch mechanism

be sure the large flared end opening on extension 1
is positioned correctly over the winch mechanism
adjusting nut.

• Damage to the wheel wrench, extensions and

winch mechanism may occur from improper tool
assembly.

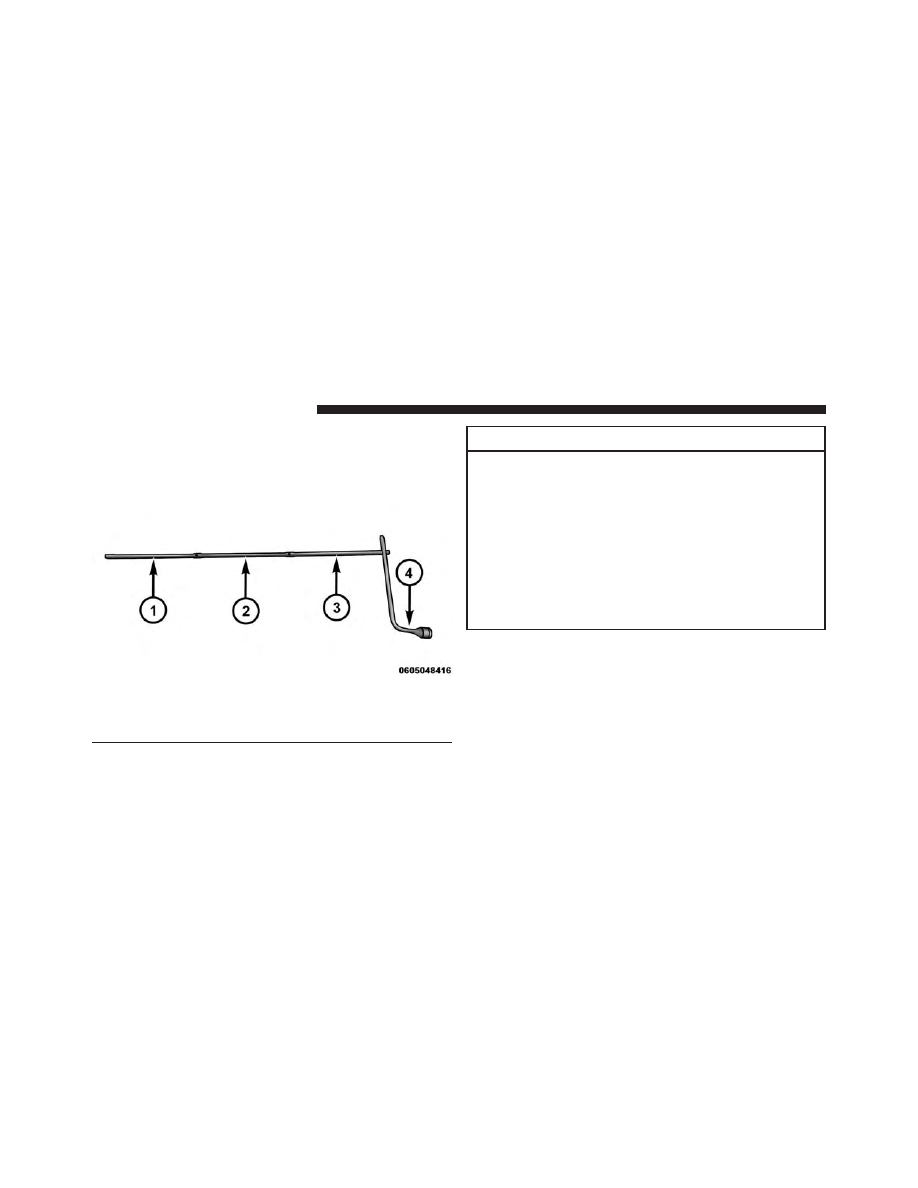

Assembled For Spare Tire Lowering/Raising

1 — Extension 1

3 — Extension 3

2 — Extension 2

4 — Wheel Wrench

760

WHAT TO DO IN EMERGENCIES

Assembled For Jack Operation

WARNING!

After using the jack and tools, always reinstall them
in the original carrier and location. While driving
you may experience abrupt stopping, rapid accelera-
tion or sharp turns. A loose jack, tools, bracket or
other objects in the vehicle may move around with
force, resulting in serious injury.

Removing The Spare Tire

1. Remove the spare tire before attempting to jack up the

truck. Attach the wheel wrench to the jack extension
tube with the curved angle facing away from the
vehicle. Insert the tube through the access hole be-
tween the lower tailgate and the top of the bumper
and into the winch mechanism tube.

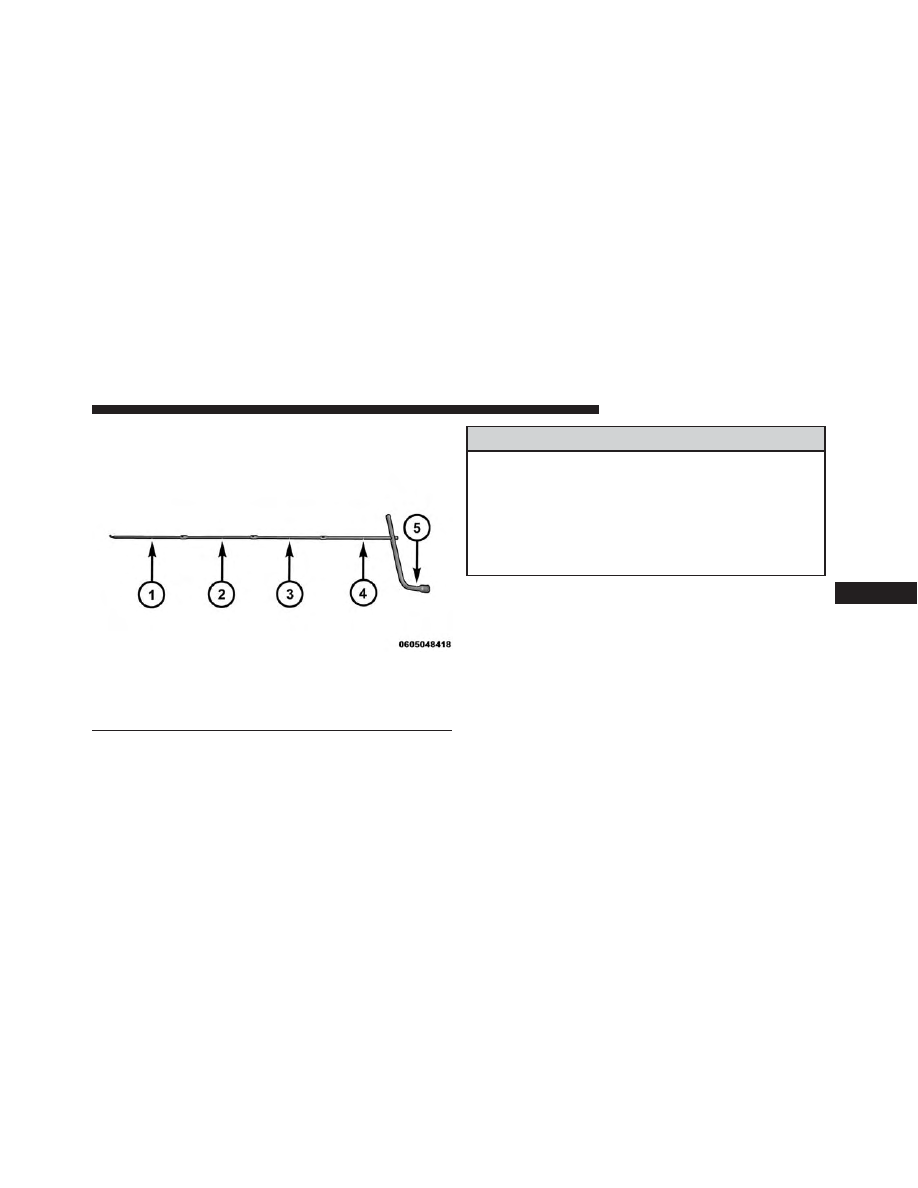

Assembled For Jack Operation

1 — Extension With Jack Hook

4 — Extension 4

2 — Extension 2

5 — Wheel Wrench

3 — Extension 3

6

WHAT TO DO IN EMERGENCIES

761

2. Rotate the wheel wrench handle counterclockwise

until the spare tire is on the ground with enough cable
slack to allow you to pull it out from under the vehicle.

3. Pull the spare tire out from under the vehicle to gain

access to the spare tire retainer.

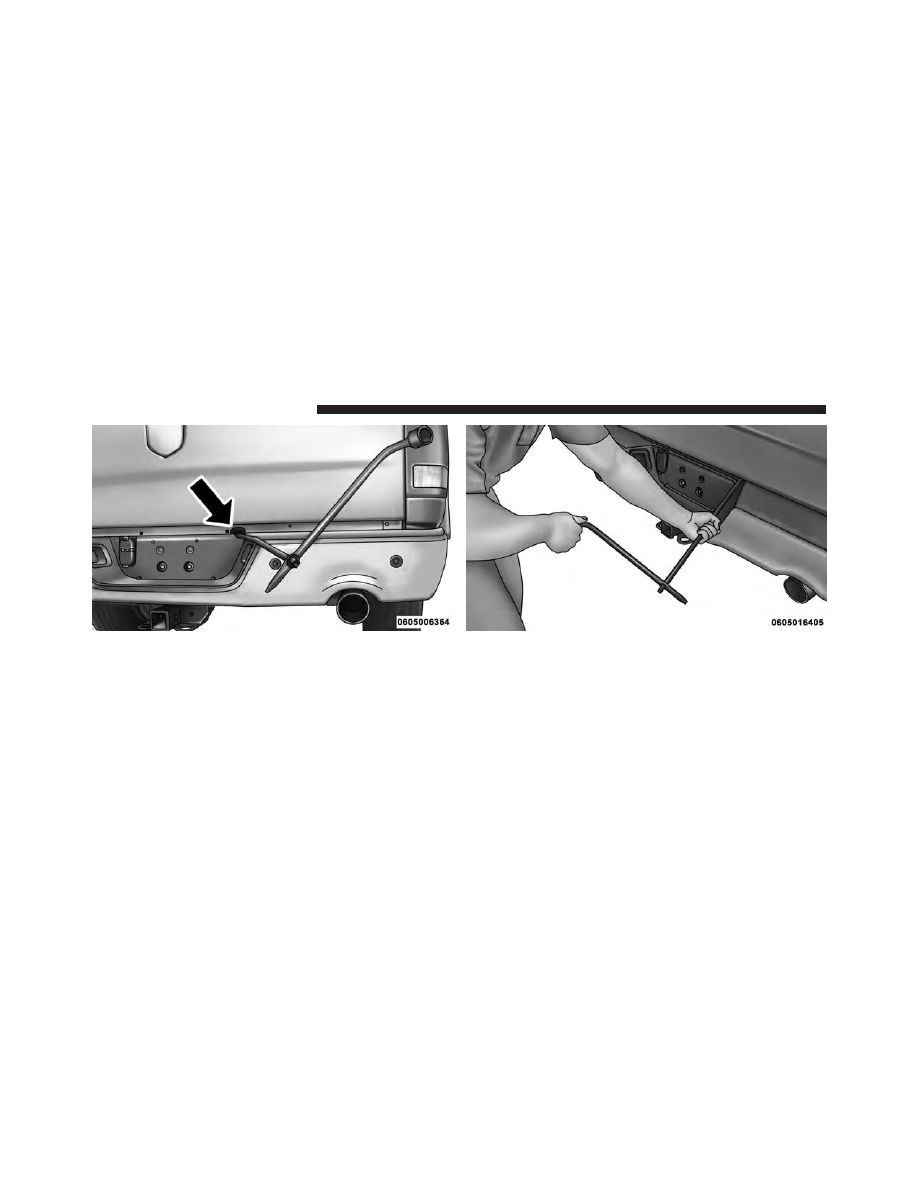

Inserting The Jack Extension Tube Into The Access Hole

Rotating The Wheel Wrench Handle

762

WHAT TO DO IN EMERGENCIES

4. Lift the spare tire with one hand to give clearance to

tilt the retainer at the end of the cable.

5. Pull the retainer through the center of the wheel.

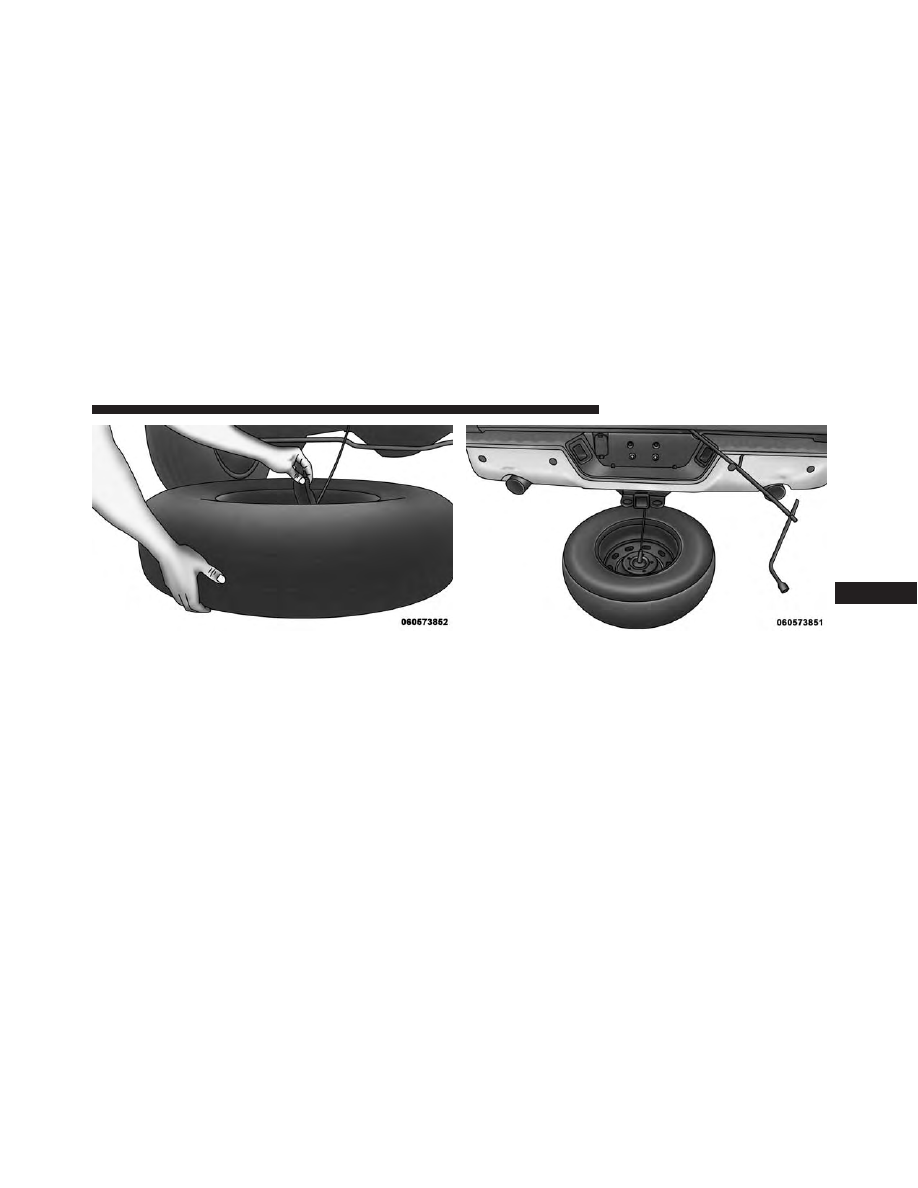

Pulling The Spare Tire Out

Gaining Access To The Retainer
