䡵 MANUAL PARK RELEASE — 8 SPEED

TRANSMISSION . . . . . . . . . . . . . . . . . . . . . . .788

䡵 TOWING A DISABLED VEHICLE . . . . . . . . . . .790

▫ Two-Wheel Drive Models . . . . . . . . . . . . . . . .792
▫ Four-Wheel Drive Models. . . . . . . . . . . . . . . .793

732

WHAT TO DO IN EMERGENCIES

HAZARD WARNING FLASHERS

The Hazard Warning flasher switch is located on the
upper switch bank just below the radio.

Push the switch to turn on the Hazard Warning
flasher. When the switch is activated, all direc-

tional turn signals will flash on and off to warn oncoming
traffic of an emergency. Push the switch a second time to
turn off the Hazard Warning flashers.

This is an emergency warning system and it should not
be used when the vehicle is in motion. Use it when your
vehicle is disabled and it is creating a safety hazard for
other motorists.

When you must leave the vehicle to seek assistance, the
Hazard Warning flashers will continue to operate even
though the ignition is placed in the OFF position.

NOTE:

With extended use the Hazard Warning flashers

may wear down your battery.

IF YOUR ENGINE OVERHEATS

In any of the following situations, you can reduce the
potential for overheating by taking the appropriate ac-
tion.
• On the highways — slow down.
• In city traffic — while stopped, place the transmission

in NEUTRAL, but do not increase the engine idle
speed while preventing vehicle motion with the
brakes.

NOTE:

There are steps that you can take to slow down

an impending overheat condition:

• If your air conditioner (A/C) is on, turn it off. The A/C

system adds heat to the engine cooling system and
turning the A/C off can help remove this heat.

• You can also turn the temperature control to maximum

heat, the mode control to floor and the blower control
to high. This allows the heater core to act as a

6

WHAT TO DO IN EMERGENCIES

733

supplement to the radiator and aids in removing heat
from the engine cooling system.

WARNING!

You or others can be badly burned by hot engine
coolant (antifreeze) or steam from your radiator. If
you see or hear steam coming from under the hood,
do not open the hood until the radiator has had time
to cool. Never try to open a cooling system pressure
cap when the radiator or coolant bottle is hot.

CAUTION!

Driving with a hot cooling system could damage
your vehicle. If the temperature gauge reads HOT
(H), pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer

(Continued)

CAUTION! (Continued)

drops back into the normal range. If the pointer
remains on HOT (H), and you hear continuous
chimes, turn the engine off immediately and call for
service.

WHEEL AND TIRE TORQUE SPECIFICATIONS

Proper lug nut/bolt torque is very important to ensure
that the wheel is properly mounted to the vehicle. Any
time a wheel has been removed and reinstalled on the
vehicle the lug nuts/bolts should be torqued using a
properly calibrated torque wrench.

734

WHAT TO DO IN EMERGENCIES

Torque Specifications

Lug Nut/Bolt

Torque

Lug Nut/

Bolt

Type

**Lug

Nut/Bolt

Size

Lug Nut/

Bolt

Socket

Size

130 Ft-Lbs

(176 N·m)

Cone

M14 x

1.50

22 mm

140 Ft-Lbs

(190 N·m)

Flanged

**Use only your Authorized Dealer recommended lug
nuts/bolts and clean or remove any dirt or oil before
tightening.

NOTE:

Dual wheels are flat mounted, center piloted.

The lug nuts are a two-piece assembly. When the tires are
being rotated or replaced, clean these lug nuts and add
two drops of oil at the interface between the lug nut/bolt
and the washer.

Do not oil wheel studs.

Inspect the wheel mounting surface prior to mounting
the tire and remove any corrosion or loose particles.

Two-Piece Lug Nut

6

WHAT TO DO IN EMERGENCIES

735

Tighten the lug nuts/bolts in a star pattern until each
nut/bolt has been tightened twice.

After 25 miles (40 km) check the lug nut/bolt torque to be
sure that all the lug nuts/bolts are properly seated
against the wheel.

WARNING!

To avoid the risk of forcing the vehicle off the jack,
do not tighten the lug nuts fully until the vehicle has
been lowered. Failure to follow this warning may
result in personal injury.

Wheel Mounting Surface

4 And 5 Lug Nuts/Bolts Torque Pattern

736

WHAT TO DO IN EMERGENCIES

JACKING AND TIRE CHANGING

Jacking And Tire Changing 1500 Series Trucks

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

• Never start or run the engine while the vehicle is

on a jack.

(Continued)

WARNING! (Continued)

• The jack is designed to be used as a tool for

changing tires only. The jack should not be used to
lift the vehicle for service purposes. The vehicle
should be jacked on a firm level surface only.
Avoid ice or slippery areas.

NOTE:

If your vehicle is equipped with an air suspen-

sion system, there is a feature which allows the automatic
leveling to be disabled to assist with changing a tire.

If your vehicle is equipped with a touchscreen, this
feature can be activated through the Uconnect system.
Refer to “Uconnect Settings” in “Understanding Your
Instrument Panel” for further information.

If your vehicle is not equipped with a touchscreen, this
feature can be activated through the Electronic Vehicle
Information Center (EVIC) or Driver Information Display
(DID). Refer to “Electronic Vehicle Information Center

6

WHAT TO DO IN EMERGENCIES

737

(EVIC)” or “Driver Information Display (DID)” in “Un-
derstanding Your Instrument Panel” for further informa-
tion.

Jack Location

The jack and jack tools are stored under the front
passenger seat.

Removal Of Jack And Tools (1500 Series)

To access the jack and jack tools you must remove the
plastic access cover, located on the side of the front
passengers seat. To remove the cover, pull the front part
of the cover (closest to the front of the seat) toward you
to release a locking tab. Once the front of the cover is
loose, slide the cover toward the front of the seat until it
is free from the seat frame.

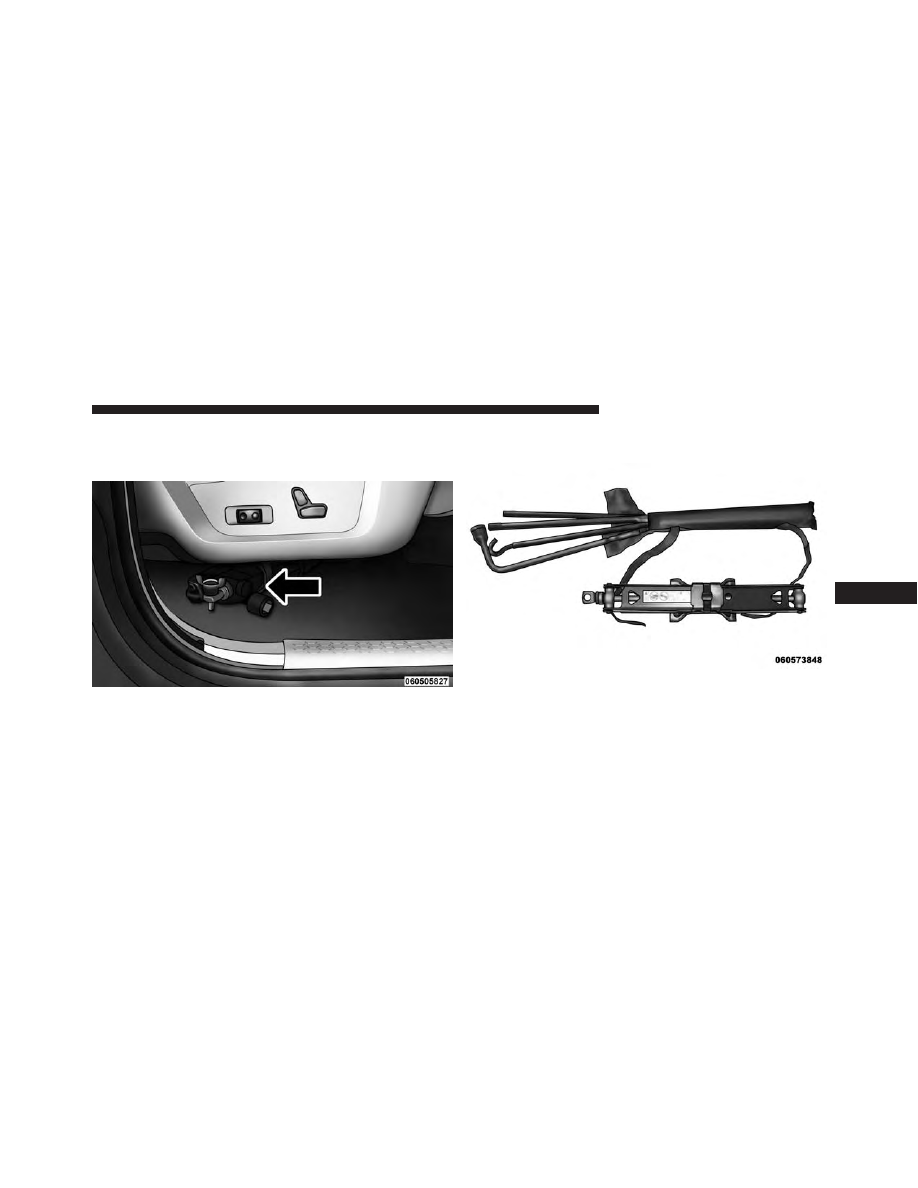

Jack Access Cover

738

WHAT TO DO IN EMERGENCIES

Remove the jack and tools by turning the wing bolt
counterclockwise, remove the wing bolt and then slide
the assembly out from under the seat.

Release the tool bag straps from the jack and remove
tools from bag.

Jack And Tools (1500 Series)

Jack And Tool Bag

6

WHAT TO DO IN EMERGENCIES

739

There are 2 ways to assemble the tools:

Assembled For Spare Tire Lowering/Raising

CAUTION!

• The wheel wrench can only be attached to exten-

sion 3.

• When attaching the tool to the winch mechanism

be sure the large flared end opening on extension 1
is positioned correctly over the winch mechanism
adjusting nut.

• Damage to the wheel wrench, extensions and

winch mechanism may occur from improper tool
assembly.

Assembled For Spare Tire Lowering/Raising

1 — Extension 1

3 — Extension 3

2 — Extension 2

4 — Wheel Wrench

740

WHAT TO DO IN EMERGENCIES

Assembled For Jack Operation

WARNING!

After using the jack and tools, always reinstall them
in the original carrier and location. While driving
you may experience abrupt stopping, rapid accelera-
tion or sharp turns. A loose jack, tools, bracket or
other objects in the vehicle may move around with
force, resulting in serious injury.

Removing The Spare Tire

1. Remove the spare tire before attempting to jack up the

truck. Attach the wheel wrench to the jack extension
tube with the curved angle facing away from the
vehicle. Insert the tube through the access hole be-
tween the lower tailgate and the top of the bumper
and into the winch mechanism tube.

Assembled For Jack Operation

1 — Extension With Jack Hook

4 — Extension 4

2 — Extension 2

5 — Wheel Wrench

3 — Extension 3

6

WHAT TO DO IN EMERGENCIES

741

2. Rotate the wheel wrench handle counterclockwise

until the spare tire is on the ground with enough cable
slack to allow you to pull it out from under the vehicle.

3. Pull the spare tire out from under the vehicle to gain

access to the spare tire retainer.

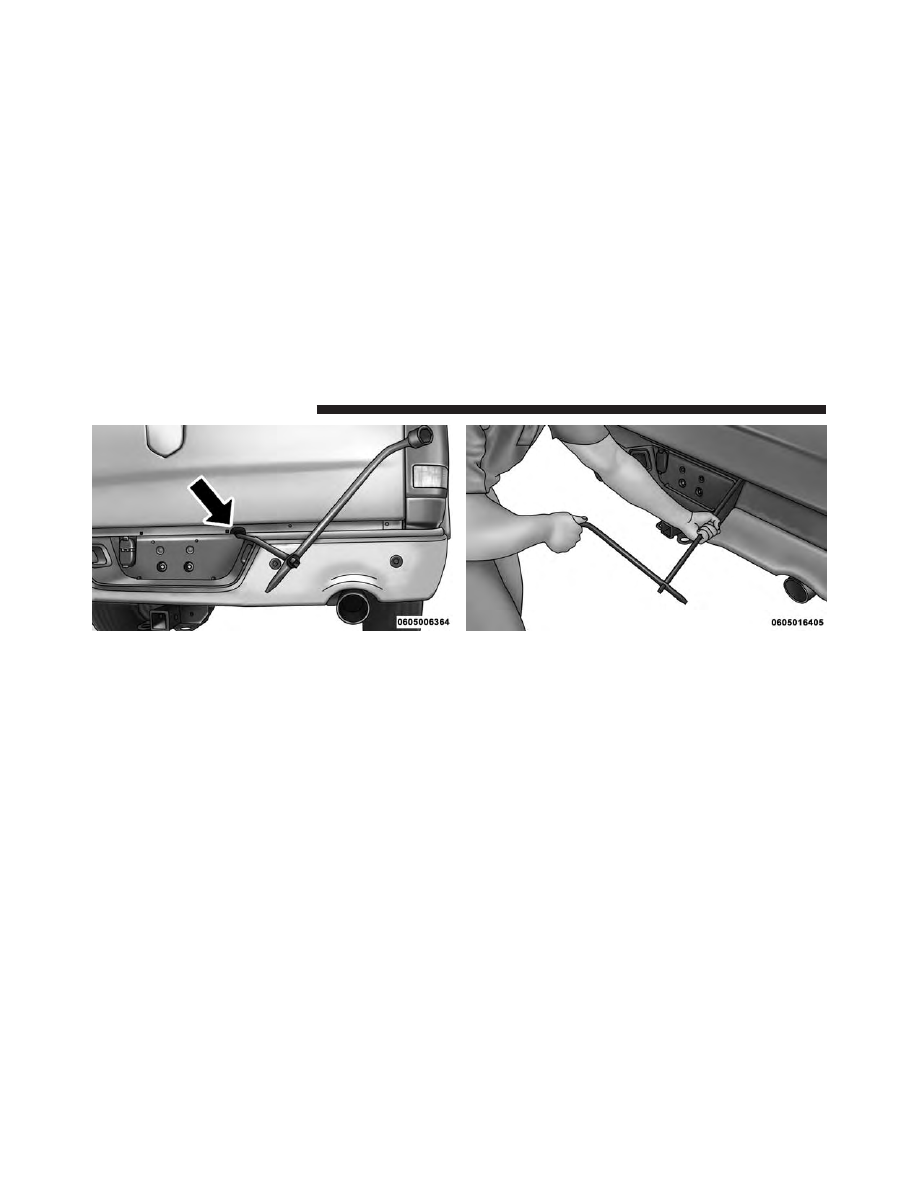

Inserting The Jack Extension Tube Into The Access Hole

Rotating The Wheel Wrench Handle

742

WHAT TO DO IN EMERGENCIES

4. Lift the spare tire with one hand to give clearance to

tilt the retainer at the end of the cable.

5. Pull the retainer through the center of the wheel.

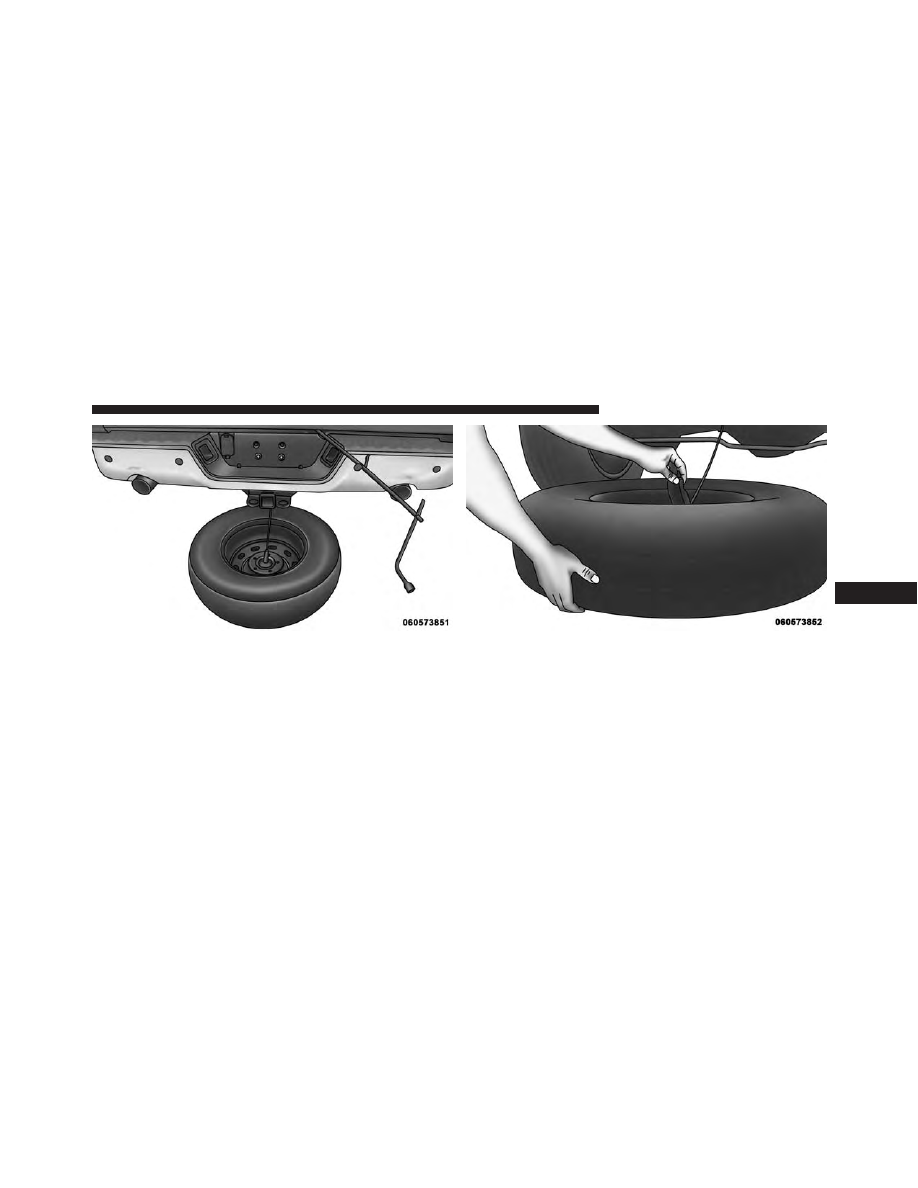

Pulling The Spare Tire Out

Gaining Access To The Retainer

6

WHAT TO DO IN EMERGENCIES

743

NOTE:

The winch mechanism is designed for use with

the jack extension tube only. Use of an air wrench or other
power tools is not recommended and can damage the
winch.

Preparations

1. Park the vehicle on a firm, level surface. Avoid ice or

slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic, pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Set the parking brake.

4. Place the gear selector into PARK. On four-wheel drive

vehicles, shift the transfer case to the 4L position.

5. Turn the ignition OFF.

Pulling The Retainer Through The Center Of The Wheel

744

WHAT TO DO IN EMERGENCIES

6. Block both the front and rear of the wheel diagonally

opposite the jacking position. For ex-
ample, if the right front wheel is being
changed, block the left rear wheel.

NOTE:

Passengers should not remain in the vehicle

when the vehicle is being jacked.

Jack Instructions (1500 Series)

WARNING!

Carefully follow these tire changing warnings to
help prevent personal injury or damage to your
vehicle:
• Always park on a firm, level surface as far from the

edge of the roadway as possible before raising the
vehicle.

(Continued)

WARNING! (Continued)

• Turn on the Hazard Warning flasher.

• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly and set an automatic

transmission in PARK; a manual transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack. If

you need to get under a raised vehicle, take it to a
service center where it can be raised on a lift.

• Only use the jack in the positions indicated and for

lifting this vehicle during a tire change.

(Continued)

6

WHAT TO DO IN EMERGENCIES

745

WARNING! (Continued)

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are

securely stowed, spares must be stowed with the
valve stem facing the ground.

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

Jack Warning Label

746

WHAT TO DO IN EMERGENCIES

1. Remove the spare wheel, jack, and tools from storage.

2. Using the wheel wrench, loosen, but do not remove,

the wheel nuts by turning them counterclockwise one
turn while the wheel is still on the ground.

3. Placement of the jack:

4x2 Series Trucks Front Jacking Location

There is a jack location indicator on the rear portion of the
lower control arm.

4X2 Front Jacking Location Indicator

6

WHAT TO DO IN EMERGENCIES

747
