Dodge Ram 2500 (2016 year). Manual - part 18





NOTE:

Once clamped, be sure the clamps are not par-

tially clamped to the truck bed flange.

The Tonneau Cover clamps can be locked when in the
clamped position by placing a lock through the locking
hole.

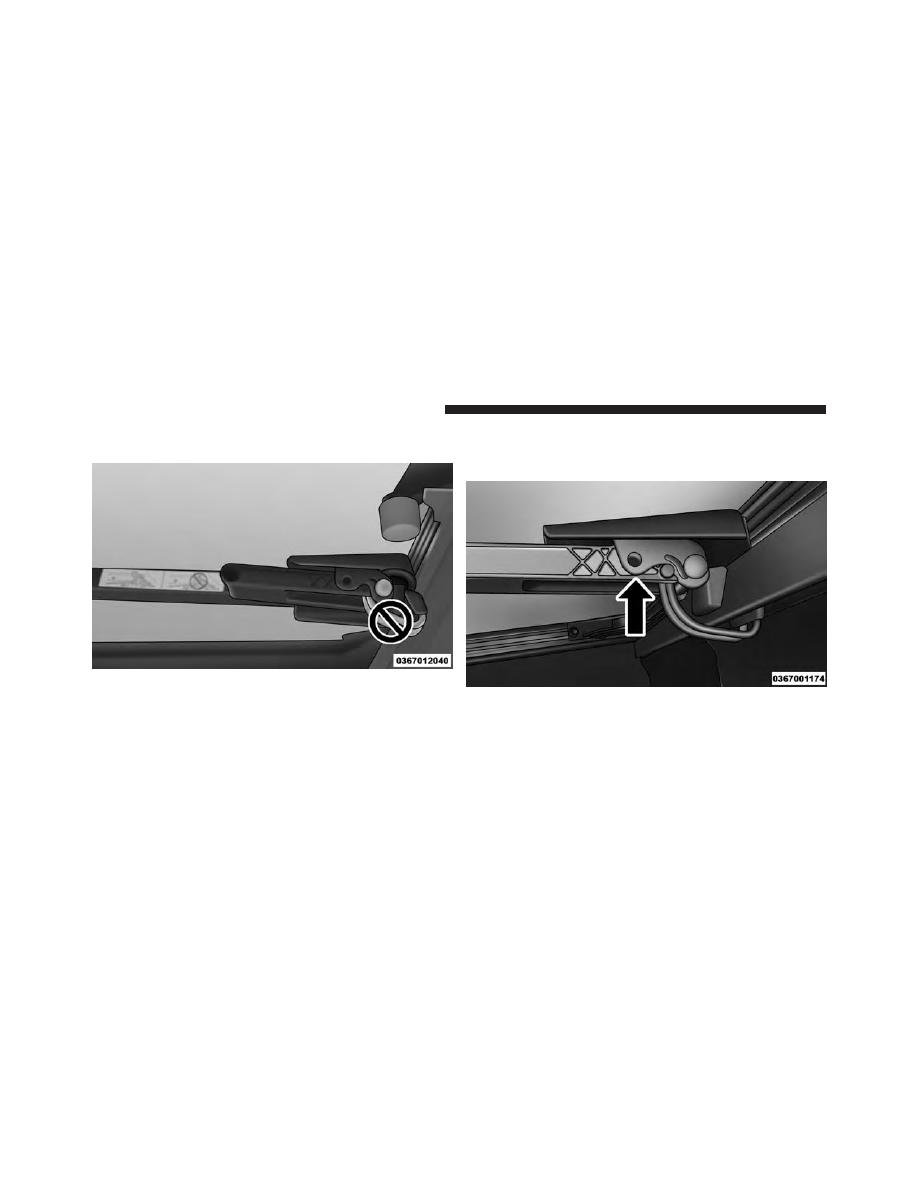

Improper Clamp Position

Locking Hole

284

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION!

It is the driver’s responsibility to ensure the Tonneau
Cover is properly installed on the vehicle. Failure to
follow this procedure can result in detachment of the
Tonneau Cover from the vehicle and/or damage to
the vehicle/Tonneau Cover.

Tri-Fold Tonneau Cover Cleaning

For proper cleaning of the Tonneau Cover use MOPAR
Whitewall & Vinyl Top Cleaner and MOPAR Leather &
Vinyl Conditioner/Protectant.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

285

▫ DID Selectable Menu Items . . . . . . . . . . . . . .362

䡵 CYBERSECURITY. . . . . . . . . . . . . . . . . . . . . . .376
䡵 UCONNECT SETTINGS . . . . . . . . . . . . . . . . . .378

▫ Buttons On The Faceplate. . . . . . . . . . . . . . . .379
▫ Buttons On The Touchscreen. . . . . . . . . . . . . .380
▫ Customer Programmable Features — Uconnect 5.0

Personal Settings . . . . . . . . . . . . . . . . . . . . . .380

▫ Customer Programmable Features — Uconnect

8.4A/8.4AN Personal Settings . . . . . . . . . . . .395

䡵 UCONNECT RADIOS . . . . . . . . . . . . . . . . . . .414
䡵 iPod/USB/MP3 CONTROL — IF EQUIPPED . . .415
䡵 STEERING WHEEL AUDIO CONTROLS — IF

EQUIPPED . . . . . . . . . . . . . . . . . . . . . . . . . . .416

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . .416

▫ CD Player — If Equipped. . . . . . . . . . . . . . . .417

䡵 CD/DVD DISC MAINTENANCE . . . . . . . . . . .417
䡵 RADIO OPERATION AND MOBILE DEVICES . .418

▫ Regulatory And Safety Information . . . . . . . . .418

䡵 CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . .420

▫ Manual Climate Controls Without Touchscreen —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . .420

▫ Manual Climate Controls With Touchscreen — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . .425

▫ Automatic Climate Controls With Touchscreen —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . .430

▫ Climate Control Functions . . . . . . . . . . . . . . .436
▫ Automatic Temperature Control (ATC) . . . . . .438
▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . .439

288

UNDERSTANDING YOUR INSTRUMENT PANEL

䡵 PERSONALIZED MENU BAR . . . . . . . . . . . . . .442
䡵 UCONNECT VOICE RECOGNITION . . . . . . . .442

▫ Introducing Uconnect. . . . . . . . . . . . . . . . . . .442
▫ Get Started . . . . . . . . . . . . . . . . . . . . . . . . . .444
▫ Basic Voice Commands. . . . . . . . . . . . . . . . . .445
▫ Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .447
▫ Media. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .448
▫ Phone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .450
▫ Voice Text Reply . . . . . . . . . . . . . . . . . . . . . .452
▫ Climate (8.4A/8.4AN) . . . . . . . . . . . . . . . . . .454
▫ Navigation (8.4A/8.4AN) . . . . . . . . . . . . . . . .454

▫ Uconnect Access (8.4A/8.4AN) . . . . . . . . . . . .456
▫ Vehicle Health Alert . . . . . . . . . . . . . . . . . . .457
▫ Register (8.4A/8.4AN) . . . . . . . . . . . . . . . . . .457
▫ Mobile App (8.4A/8.4AN) . . . . . . . . . . . . . . .458
▫ Voice Texting (8.4A/8.4AN) . . . . . . . . . . . . . .459
▫ Yelp (8.4A/8.4AN). . . . . . . . . . . . . . . . . . . . .461
▫ SiriusXM Travel Link (8.4A/8.4AN). . . . . . . . .462
▫ Siri Eyes Free — If Equipped . . . . . . . . . . . . .463
▫ Do Not Disturb . . . . . . . . . . . . . . . . . . . . . .463
▫ General Information. . . . . . . . . . . . . . . . . . . .464
▫ Additional Information . . . . . . . . . . . . . . . . .465

4

UNDERSTANDING YOUR INSTRUMENT PANEL

289

INSTRUMENT PANEL FEATURES

1 — Headlight Switch

7 — 115v Power Inverter Outlet

13 — Gear Selector/Transfer Case Position
Switch — If Equipped

2 — Instrument Cluster

8 — Power Outlet — If Equipped

14 — Ignition Switch

3 — Radio

9 — Lower Switch Bank

15 — Hood Release

4 — Hazard Switch

10 — Instrument Panel Drawer

16 — Parking Brake Release

5 — Upper Glove Compartment

11 — Climate Controls

6 — Lower Glove Compartment

12 — Power Outlet/Cigar Lighter — If
Equipped

290

UNDERSTANDING YOUR INSTRUMENT PANEL

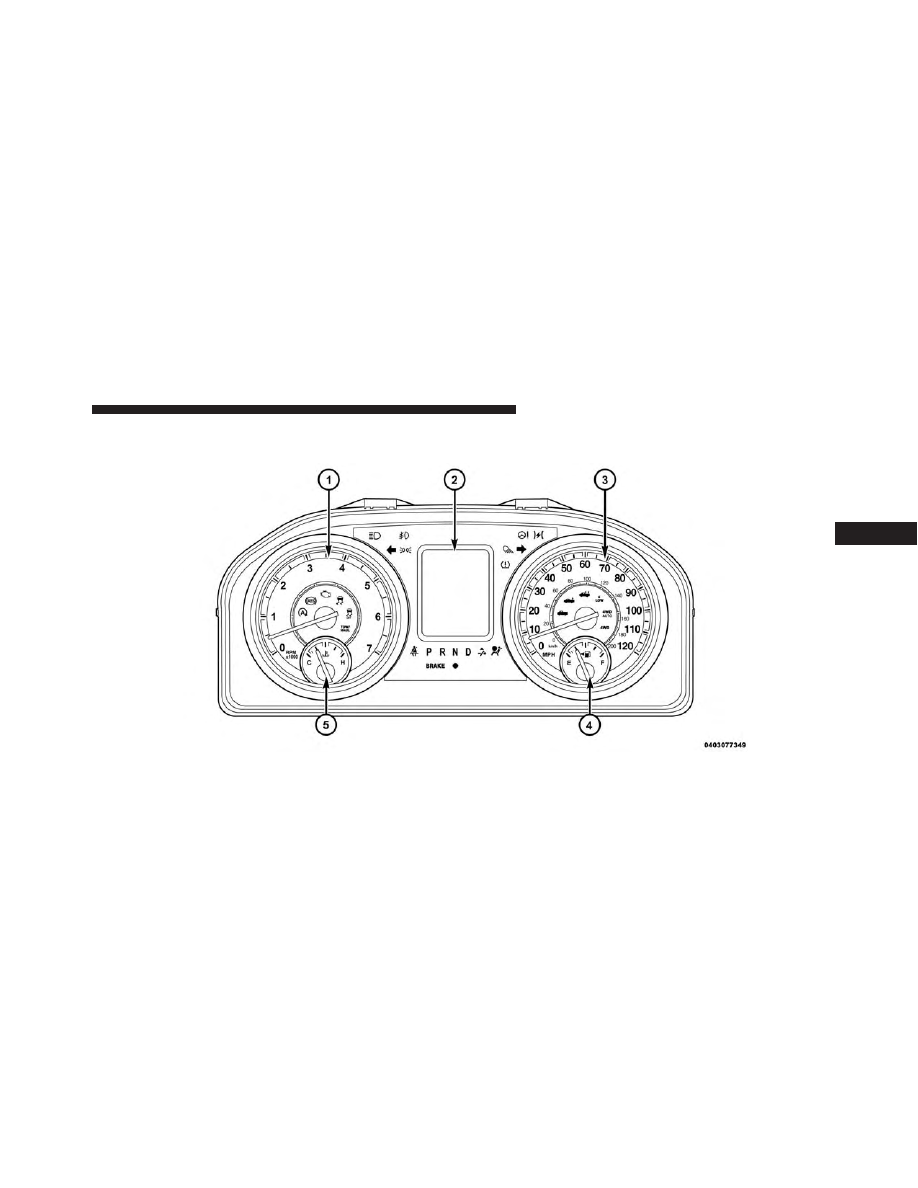

INSTRUMENT CLUSTER — MIDLINE (EVIC)

Midline EVIC Instrument Cluster — If Equipped

4

UNDERSTANDING YOUR INSTRUMENT PANEL

291

1. Tachometer

• Indicates the engine speed in revolutions per minute

(RPM x 1000).

2. Electronic Vehicle Information Center (EVIC) Display

• When the appropriate conditions exist, this display

shows the Electronic Vehicle Information Center
(EVIC) messages. Refer to “Electronic Vehicle Infor-
mation Center” in “Understanding Your Instrument
Panel” for further information.

3. Speedometer

• Indicates vehicle speed.

4. Fuel Gauge

• The pointer shows the level of fuel in the fuel tank

when the Keyless Push Button Ignition is in the
ON/RUN position.

•

The fuel pump symbol points to the side of the

vehicle where the fuel door is located.

5. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge pointer will likely indicate a higher tem-

perature when driving in hot weather, up mountain
grades, or when towing a trailer. It should not be
allowed to exceed the upper limits of the normal
operating range.

292

UNDERSTANDING YOUR INSTRUMENT PANEL

CAUTION!

Driving with a hot engine cooling system could
damage your vehicle. If the temperature gauge reads
“H” pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on the “H”, turn the engine off immediately
and call an authorized dealer for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer
for service if your vehicle overheats. If you decide to
look under the hood yourself, see “Maintaining Your
Vehicle”. Follow the warnings under the Cooling
System Pressure Cap paragraph.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

293

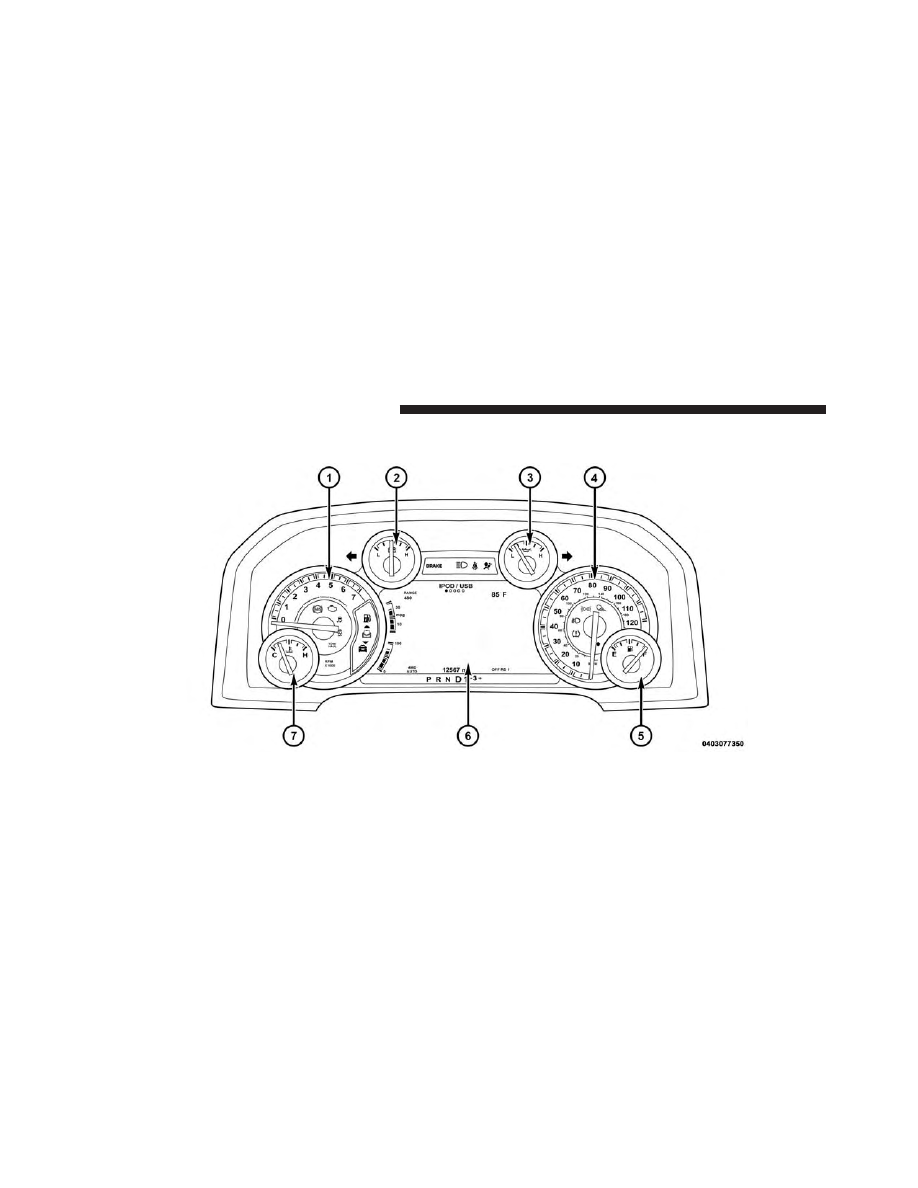

INSTRUMENT CLUSTER — PREMIUM (DID)

Premium DID Instrument Cluster — If Equipped

294

UNDERSTANDING YOUR INSTRUMENT PANEL

1. Tachometer

• Indicates the engine speed in revolutions per minute

(RPM x 1000).

2. Voltmeter

• When the engine is running, the gauge indicates the

electrical system voltage. The pointer should stay
within the normal range if the battery is charged. If
the pointer moves to either extreme left or right and
remains there during normal driving, the electrical
system should be serviced.

NOTE:

The voltmeter may show a gauge fluctuation at

various engine temperatures. This cycling operation is
caused by the post-heat cycle of the intake manifold heater
system. The number of cycles and the length of the cycling
operation is controlled by the engine control module.
Post-heat operation can run for several minutes, and then
the electrical system and voltmeter needle will stabilize.

3. Oil Pressure Gauge

• The pointer should always indicate some oil pres-

sure when the engine is running. A continuous high
or low reading under normal driving conditions may
indicate a lubrication system malfunction. Immedi-
ate service should be obtained from an authorized
dealer.

4. Speedometer

• Indicates vehicle speed.

5. Fuel Gauge

• The pointer shows the level of fuel in the fuel tank

when the Keyless Push Button Ignition is in the
ON/RUN position.

•

The fuel pump symbol points to the side of the

vehicle where the fuel door is located.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

295

6. Driver Information Display (DID)

• When the appropriate conditions exist, this display

shows the Driver Information Display (DID) mes-
sages. Refer to “Driver Information Display” in
“Understanding Your Instrument Panel” for further
information.

7. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge pointer will likely indicate a higher tem-

perature when driving in hot weather, up mountain
grades, or when towing a trailer. It should not be
allowed to exceed the upper limits of the normal
operating range.

CAUTION!

Driving with a hot engine cooling system could
damage your vehicle. If the temperature gauge reads
“H” pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on the “H”, turn the engine off immediately
and call an authorized dealer for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer
for service if your vehicle overheats. If you decide to
look under the hood yourself, see “Maintaining Your
Vehicle”. Follow the warnings under the Cooling
System Pressure Cap paragraph.

296

UNDERSTANDING YOUR INSTRUMENT PANEL

WARNING AND INDICATOR LIGHTS

IMPORTANT:

The warning / indicator lights switch on

in the instrument panel together with a dedicated mes-
sage and/or acoustic signal when applicable. These
indications are indicative and precautionary and as such
must not be considered as exhaustive and/or alternative
to the information contained in the Owner’s Manual,
which you are advised to read carefully in all cases.
Always refer to the information in this chapter in the
event of a failure indication.

All active telltales will display first if applicable. The
system check menu may appear different based upon
equipment options and current vehicle status. Some
telltales are optional and may not appear.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

297

Red Telltale Indicator Lights

Seat Belt Reminder Warning Light

Red Telltale

Light

What It Means

Seat Belt Reminder Warning Light
When the ignition is first placed in the ON/RUN, this light will turn on for four to eight
seconds as a bulb check. During the bulb check, if the driver’s seat belt is unbuckled, a
chime will sound. After the bulb check or when driving, if the driver’s seat belt remains un-
buckled, the Seat Belt Reminder Light will flash or remain on continuously and a chime will
sound. Refer to “Occupant Restraints” in “Things To Know Before Starting Your Vehicle” for
further information.

298

UNDERSTANDING YOUR INSTRUMENT PANEL

Air Bag Warning Light

Red Telltale

Light

What It Means

Air Bag Warning Light
This light will turn on for four to eight seconds as a bulb check when the ignition is palaced
in the ON/RUN position. If the light is either not on during startup, stays on, or turns on
while driving, have the system inspected at an authorized dealer as soon as possible. This
light will illuminate with a single chime when a fault with the Air Bag Warning Light has
been detected, it will stay on until the fault is cleared. If the light comes on intermittently or
remains on while driving, have an authorized dealer service the vehicle immediately.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

299















Content      ..     16      17      18      19     ..
